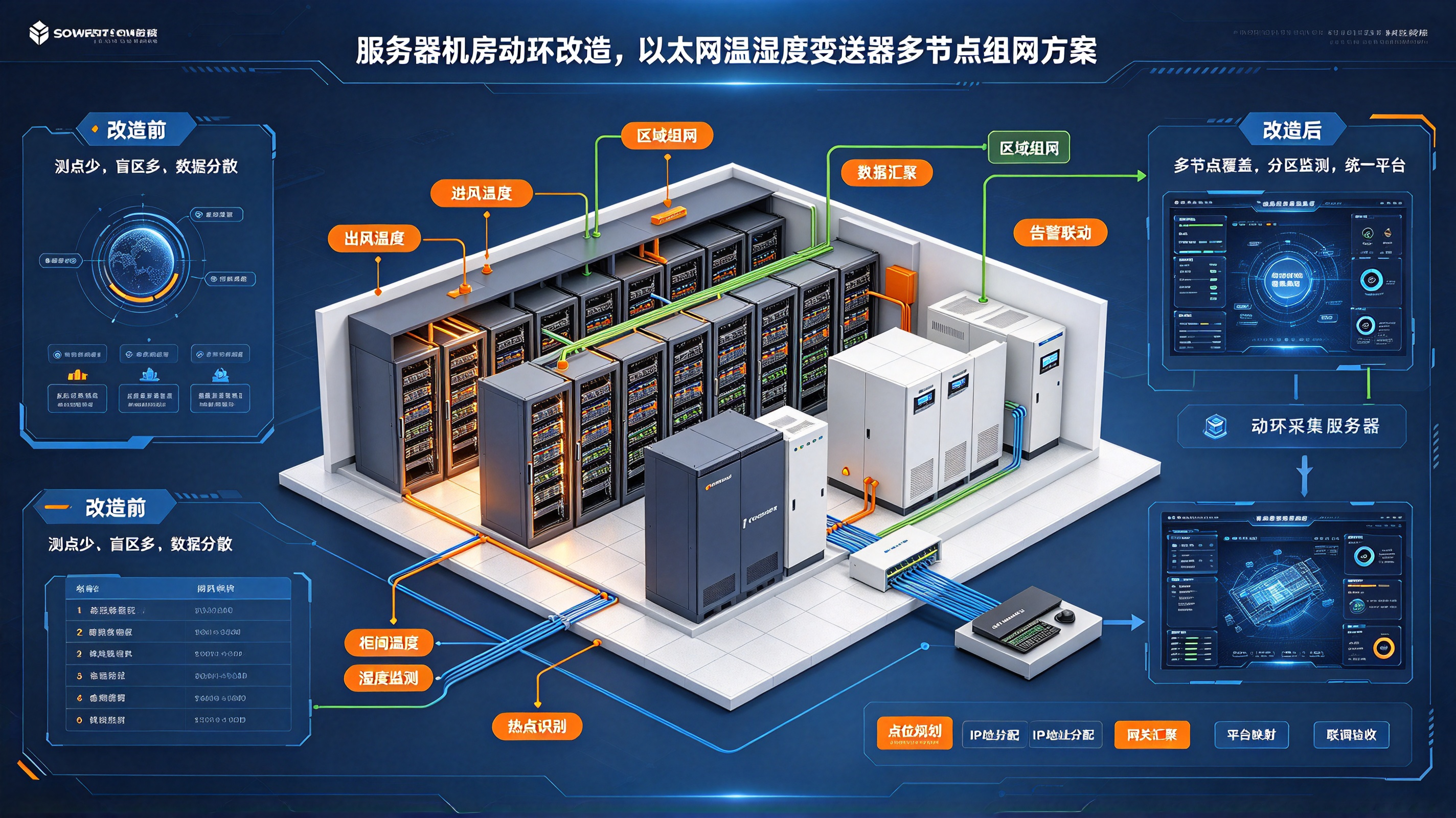

服务器机房动环改造，以太网温湿度变送器多节点组网方案

服务器机房动环改造，以太网温湿度变送器多节点组网方案

盛世宏博·物联网·服务器机房动环改造·以太网温湿度变送器·多节点组网·POE·Modbus TCP ##

摘要

存量服务器机房动环改造项目普遍存在布线空间紧张、原有业务网络不能随意改动、机柜高密度部署、新旧设备混接、不能长时间停机施工等约束。相比传统RS485总线方案，以太网温湿度变送器基于TCP/IP、Modbus TCP协议、POE供电组网，单点故障隔离、扩容灵活、施工简单，非常适合机房改造场景。本文面向机房动环改造工程，从组网架构、点位布放、IP与VLAN规划、POE供电设计、采集调度策略、布线施工规范、批量调试流程、故障隔离、与原有动环平台对接、改造风险控制等维度输出一套标准化多节点组网方案，兼顾中小型机房、高密度机柜机房两种场景，同时给出改造阶段高频组网问题与优化手段，实现机柜级、区域级温湿度全覆盖监控，支撑精密空调联动、高温告警、机房能耗分析。

一、改造场景约束与组网选型对比

1.1 机房改造典型痛点

1. 原有机房桥架、管线已满，新增大量信号线难度大，不适合大面积重新布线；
2. 业务服务器网络独立，动环监控流量不能冲击业务网，需要安全隔离；
3. 机柜数量多、密度高，单点传感器故障不能造成整片区域采集失效；
4. 改造尽量不中断服务器业务，支持分批上线、逐步割接；
5. 后期可扩容，新增机柜可直接追加测点，不需要重新调整总线、改终端电阻；
6. 存量动环平台大多支持Modbus TCP，优先利旧原有平台，减少平台重建成本。

1.2 组网方案对比

1. RS485 Modbus RTU总线组网：布线少，但总线故障连片失效、抗干扰弱、扩容麻烦，机房内强电、UPS、变频器干扰大，改造项目后期维护成本高；
2. 以太网Modbus TCP点对点组网（本方案）：每台变送器独立IP、独立TCP链路，POE网线一根同时传数据+供电，单点故障隔离；支持跨列头交换机分区汇聚，适合分批改造、高密度机柜场景；
3. 无线LoRa/WiFi方案：适合不方便布线的点位，但机房内金属机柜屏蔽严重、丢包率高，不建议作为机房主监测链路，仅作为补充。

选型结论：服务器机房动环改造优先采用POE以太网温湿度变送器+独立监控VLAN+分区边缘汇聚组网架构，协议以Modbus TCP为主，可选SNMP对接运维监控平台。

1.3 变送器选型要点（改造专用）

• 接口：RJ45千兆自适应，支持802.3af POE；双网口机型支持手拉手级联，减少交换机端口占用；
• 协议：Modbus TCP（默认502端口），支持SNMP、UDP上报；
• 精度：温度±0.5℃，湿度±3%RH；拓展型号支持露点、压差；
• 工作模式：默认Modbus TCP Server（被动被平台轮询，机房主流）；少量机型支持Client主动上报；
• 本地功能：Web配置页面、NTP校时、本地缓存、断电后保持静态IP；
• 功耗：单台变送器功耗＜1W，POE功率预留充足。

二、整体组网架构（三层分布式架构，适配改造）

采用感知节点层 → 接入汇聚层 → 平台汇聚层三级架构，分区收敛，避免全部节点直连动环服务器造成连接风暴，适合从十几个到上百个测点的改造项目。

1. 感知节点层：以太网温湿度变送器 部署在机柜内部、机柜进风口、机柜出风口、机房冷通道、热通道、UPS电池室、精密空调回风口；每一台独立IP，作为Modbus TCP从站；双网口机型可同机柜内短距离手拉手级联，节约交换机端口。
2. 接入汇聚层：POE列头交换机/工业POE交换机 就近在每一列机柜列头柜部署POE交换机，本列所有变送器接入本列交换机，分区收敛；交换机统一划入动环监控VLAN；跨列、跨机房通过核心交换机转发。测点数量大于32台时，增加边缘采集网关做本地轮询收敛，网关北向只和动环平台建立少量连接，降低平台TCP连接压力。
3. 平台汇聚层：动环监控主机/边缘网关/原有动环平台 采集服务按分区轮询各节点，数据入库、告警判断、联动精密空调、冷通道风机；支持对接原有组态、运维平台、Zabbix、Prometheus等。

两种组网分支： ① 中小机房（测点≤32）：POE交换机直连动环服务器，不额外增加边缘网关； ② 高密度大中型机房（测点＞32）：按机柜列分区部署边缘采集网关，网关负责本区域所有变送器轮询、本地缓存、本地告警兜底，网关向上汇总数据至中心动环平台。

三、点位布放方案（改造现场布点原则）

改造项目优先覆盖高风险点位，再逐步补齐普通机柜测点，避免一次性投入过大。

1. 机柜内部测点（核心）：每个服务器机柜中部、风道回流位置安装1台变送器，避开电源、硬盘、CPU发热源，不直吹空调出风口；高密度GPU机柜建议进风口、出风口双测点；
2. 通道测点：冷通道、热通道每隔3～5个机柜布置1台，监测通道整体环境；
3. 重点区域测点：UPS电池室、蓄电池柜、精密空调回风区、配电室、消防间独立布点；电池室需要兼顾高温告警，部分选用带高温增强型探头；
4. 布点避坑：不要紧贴机柜门板、不要靠近电缆发热束、不要直接放在空调送风风口；探头与服务器主板、电源保持距离，防止局部热点误导整体环境判定。

四、网络规划：VLAN、IP、端口、安全策略（改造重中之重）

机房业务网络和动环监控网络二层隔离是改造项目的硬性要求，防止传感器广播报文、异常流量冲击业务服务器。

4.1 VLAN规划示例

• VLAN 200：动环监控VLAN，网段：192.168.200.0/24；
• 所有POE交换机接入端口、变送器、边缘采集网关、动环主机全部划入VLAN200；
• 业务服务器VLAN与VLAN200二层隔离；跨VLAN访问仅在核心交换机ACL放行：动环主机单向访问变送器502端口，禁止变送器主动访问业务网段。 不建议直接把传感器接入业务VLAN，改造项目很多历史故障都是监控流量引发业务网络抖动。

4.2 IP地址规划规范

1. 全部采用静态IP，DHCP仅用于调试阶段，上线后关闭DHCP；
2. IP按机柜列、机房区域分段规划，方便运维定位： 例：192.168.200.10192.168.200.39 为A列机柜变送器；192.168.200.40192.168.200.69为B列机柜；
3. 建立台账：机柜编号、变送器IP、MAC地址、安装位置、交换机端口一一对应；
4. 上线前用扫描工具扫描网段，确认无IP冲突，改造项目容易出现旧设备残留IP冲突。

4.3 交换机端口配置

1. 接入端口：Access模式，划入VLAN200，开启PortFast、风暴抑制，限制广播包；
2. POE策略：802.3af自动供电，关闭非必要端口；未使用端口shutdown；
3. 上联端口：Trunk，仅放行VLAN200；
4. 功率预留：POE交换机总功率按实际负载×1.3预留余量，避免多节点同时上电触发POE保护断电。

4.4 防火墙与ACL放行

跨VLAN通信只放行必要端口：

• Modbus TCP：502；
• NTP：123；
• SNMP：161（运维采集场景）；
• 禁止开放80端口到公网，Web管理页面仅内网运维网段访问。

五、POE供电与布线改造规范

改造项目布线优先利用原有弱电桥架，单独走弱电链路，不和强电电缆同槽近距离并行。

1. 网线选型：国标超五类或六类非屏蔽网线，单段网线长度≤100m；
2. 供电方式：统一POE供电，不再单独给变送器布220V电源线，减少改造走线工作量；
3. 双网口级联场景：同机柜内部多台变送器可以手拉手级联，上联一根网线回POE交换机；跨机柜、跨列不建议级联，级联链路故障会导致下游全部节点离线；
4. 强弱电分离：网线和UPS、配电柜强电电缆保持30cm以上距离，减少电磁干扰；
5. 标签规范：每根网线两端打标签，标注机柜号、变送器编号，方便后期排查。

六、多节点采集调度策略（解决大批量节点并发问题）

多节点组网最容易出现的问题：平台并发连接过多、轮询频率过高，导致交换机报文风暴、变送器TCP连接被打满、响应超时。

1. 轮询周期分配 单节点轮询周期推荐30~60s；测点数量越多，轮询周期适当拉长；不建议小于10s高频轮询。
2. 轮询调度算法 采集服务采用分组轮询、错峰轮询，不一次性并发向所有节点发起连接；按机柜列分组，组内顺序轮询，组间错开时间片。
3. TCP连接管理
   • 变送器作为Modbus TCP Server，限制最大客户端连接数（一般为2~4路）；
   • 采集服务采用长连接+保活，避免频繁新建销毁TCP连接；配置内核SO_KEEPALIVE；
   • 连接失败采用指数退避重连：3s、6s、12s、30s，上限30s，防止短时间大量重试。
4. 数据过滤与异常判定 采集驱动增加校验：超量程、数值突变、连续多次无应答标记为测点异常，冻结该测点告警，不使用脏数据参与空调联动；同机柜多测点做差值校验，偏差过大触发探头漂移告警。
5. 边缘网关本地兜底 启用边缘网关本地规则引擎，断网情况下网关独立采集、本地存储、本地联动精密空调，网络恢复后自动补传历史数据，避免平台服务器宕机后机房环境失控。

七、批量调试与上线流程（改造项目分批割接）

改造不能一次性全部上线，采用分批调试、分批割接，降低业务风险：

1. 前期准备：IP台账、点位表、交换机配置模板、NTP服务器配置；
2. 离线批量配置：统一修改变送器IP、网关、NTP服务器、Modbus从站ID、轮询参数；
3. 单台验证：接入交换机，ping连通性、Modbus Poll读取寄存器、校验温湿度数值；
4. 分区上线：一列机柜为一个批次，接入POE交换机，在动环平台添加测点、绑定机柜位置；
5. 基线校准：和标准温湿度源比对，配置变送器偏移校准；
6. 告警联调：配置机房阈值（温度1824℃，湿度40%60%RH），测试高温、高湿告警，联动精密空调；
7. 稳定观察：每一批上线后持续观察24h，确认无丢包、无离线、无异常跳变，再进行下一批改造。

八、故障隔离与运维体系

多节点组网的核心优势就是故障隔离，运维要建立分级故障定位机制：

1. 单点故障：单台变送器掉线，仅该测点失效，不影响同交换机其他节点；优先排查网线、POE供电、IP冲突；
2. 单交换机故障：本列机柜测点全部离线，属于接入汇聚层故障，交换机告警；
3. 网关故障：该分区全部测点离线，切换备用网关；
4. 网络故障：VLAN、ACL、核心交换机策略问题，跨区域批量离线；
5. 运维工具：ping、ARP扫描、Modbus Poll、Wireshark抓包，重点排查502端口报文、RST复位包；
6. 台账定期更新：机柜变更、变送器更换、IP调整必须同步更新资产表。

九、与原有动环系统联动方案

改造项目大多利旧原有动环平台，对接方式分为两种：

1. 平台原生支持Modbus TCP：采集服务直接读取变送器，测点录入原有组态，接入原有告警引擎、大屏、短信推送；
2. 原有平台不支持Modbus TCP：边缘网关做协议转换，网关北向输出SNMP、MQTT、BACnet，对接原有动环主机； 联动逻辑：测点温度高于阈值自动开启精密空调、调高冷通道风量；湿度越限联动除湿加湿单元；告警信息和消防、漏水告警做优先级联动，火警信号优先级最高。

十、改造组网高频误区与规避方案

1. 误区：大量节点直接全部直连动环服务器，不做分区汇聚 风险：服务器TCP连接数耗尽、CPU飙升、大量超时； 方案：测点超过32台，分区部署边缘采集网关收敛；
2. 误区：把监控设备直接接入业务VLAN 风险：广播风暴、ARP攻击，影响服务器业务； 方案：独立VLAN，ACL单向访问；
3. 误区：使用DHCP，上线后不固定IP 风险：重启后IP漂移，设备离线； 方案：全部静态IP，IP-MAC绑定；
4. 误区：大量跨机柜手拉手级联 风险：一根网线故障，下游一串节点全部离线； 方案：仅同机柜内部短距离级联，跨机柜独立上联交换机；
5. 误区：轮询频率设置过高 风险：变送器TCP连接占满、报文丢包； 方案：30~60s轮询周期，分组错峰；
6. 误区：POE交换机功率不做预留，满负载配置 风险：上电瞬间POE保护断电； 方案：总功率预留30%余量。

十一、总结

服务器机房动环改造场景下，以太网温湿度变送器多节点POE组网方案，很好解决了存量机房布线难、网络隔离、单点故障扩散、分批割接的痛点。整套方案核心是独立监控VLAN、分区POE汇聚、边缘网关收敛、静态IP台账、错峰轮询调度，兼顾施工便捷性、网络安全性、采集稳定性。该方案可以平滑扩容，后期新增机柜、新增测点直接接入交换机即可，同时兼容原有动环平台，实现机柜级精细化温湿度监控，支撑机房节能、高温预警、冷通道/热通道管理，是当前机房动环改造主流的感知组网方案。
