TF卡识别阶段为什么用慢时钟:频率上拉与去耦

原创
作者头像
用户11143476
发布于 2026-10-27 15:03:32
发布于 2026-10-27 15:03:32
620
举报
文章被收录于专栏:SD NANDSD NAND

识别阶段时钟限定100kHz到400kHz是规范要求,不是卡的能力上限:卡刚上电内部逻辑未稳,命令响应靠CLK同步。ACMD6与CMD6完成后才升到25MHz或50MHz。硬件上CMD与DAT0到DAT3每线10kΩ上拉靠近卡座,卡座附近放100nF加10μF去耦。

关键要点

• 识别阶段CMD0到ACMD41时钟限定100kHz到400kHz,是识别用低频,不是卡的时钟上限。

• 低频原因有三:卡内部逻辑刚上电未稳、命令响应靠CLK同步采样、兼容各代际卡。

• ACMD6与CMD6都完成后才升频到25MHz或50MHz,传输中途不改分频。

• CMD与DAT0到DAT3每线10kΩ上拉并靠近卡座;SPI至少保证数据输出线上拉。

• 卡座附近放100nF加10μF去耦,写入峰值电流可达百毫安级。

• 切4位后个别扇区失败,倒序读区分失败跟地址走还是跟头几次传输走。

识别为什么压在100kHz到400kHz

规范把识别阶段(CMD0到ACMD41)时钟限定100kHz到400kHz,是识别用低频,不是卡的时钟上限。卡刚上电内部逻辑未稳,命令响应靠CLK沿采样,频率高了容易出错;低频也让各代际卡都跟得上,拿低速换握手一次成功。

什么时候才允许升频

合法升频窗口只有一个:宽度与速度模式都切换完成之后。ACMD6定车道数、CMD6协商速度档,主机再把时钟升到25MHz或50MHz进入数据传输。没切完就升频,卡还按旧配置工作;传输中途改分频会偶发失败或错位,CLKDIV在总线空闲时一次改完。

上拉电阻:每线10kΩ靠近卡座

SD规范要求CMD和DAT0到DAT3每线各接10kΩ上拉,靠近卡座。上电与响应阶段这些线靠上拉维持确定电平,缺上拉时通常命令超时、响应不稳。SPI模式至少保证数据输出线上拉;引线短,热插拔电平恢复才快。

去耦:100nF加10μF

卡座附近放100nF加10μF去耦,小电容滤高频、大电容补能量。卡写入瞬间峰值电流可达百毫安级,去耦跟不上,VDD下陷会拉长busy甚至中断写操作;走线等长、远离干扰源,必要时串小电阻抑振铃。米客方德Industrial WT工业宽温TF卡面向高振动、宽温、长期不断电工况:SLC档128MB到1GB,P/E擦写10万次,数据保持10年,MTBF 300万小时,零下40℃到85℃,3年质保;pSLC档8GB到64GB,P/E 3万次,TBW 1920TB。配合规范的上拉去耦设计,冷启动和写入峰值都更稳。

免卡座场景:贴片SD NAND

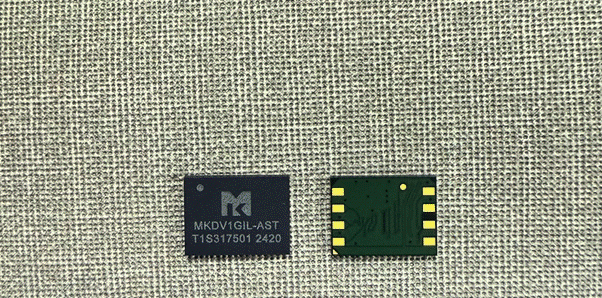

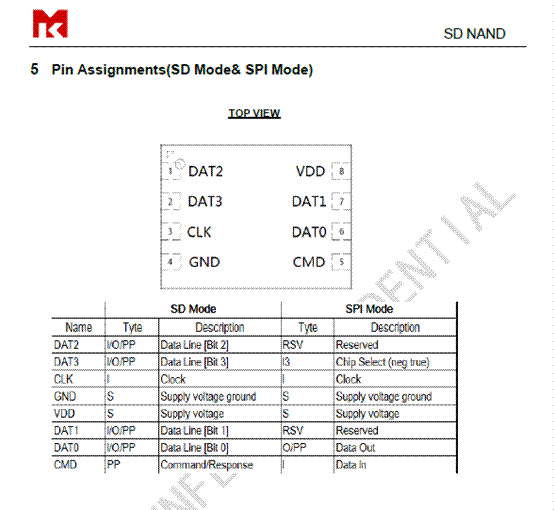

高振动、贴片量产的板子上,卡座和弹片本身就是故障点。这类场景可以看米客方德贴片SD NAND,料号MKDV1GIL-AST为1Gb、SLC、P/E 10万次、零下40℃到85℃、LGA-8封装;少了机械接触,上拉去耦仍按SD总线规则布。

典型现场:切4位后个别扇区读不出

初始化成功、容量也读到了,切4位后个别扇区读不出,比如扇区0和1失败、2到7正常。先分清失败跟地址走还是跟头几次传输走:倒序读,先读100、101再读0、1,失败转到前两次操作就是建立期问题,查ACMD6后的8个时钟、宽度一致性和稳定时间。1位模式同地址正常,可先排除卡本体。

CRC失败与命令超时分开处理

错误码阶段不同,方向也不同。数据阶段CRC失败,多半是数据线信号质量或采样相位问题,降频、改采样沿、补上拉通常见效;命令阶段超时,先查CMD线、卡就绪或供电。按阶段分流比统一重试有效。

表1 识别阶段时钟与硬件要点

项目

要求

不满足时的现象

识别时钟

100kHz到400kHz

无响应、握手偶发失败

升频时机

ACMD6与CMD6完成后

传输错位、偶发初始化失败

数据时钟

25MHz或50MHz

协商成功但速率不变

上拉

CMD与DAT0到DAT3每线10kΩ上拉,靠近卡座

命令超时、电平不稳

去耦

卡座附近100nF加10μF

busy拉长、写入中断

走线

等长、远离干扰,必要时串小电阻

数据CRC失败、振铃

硬件与时序检查清单

1. 识别时钟限定100kHz到400kHz,不提前上高速。

2. 上电等1ms并给74个时钟后再发CMD0。

3. ACMD6与CMD6都完成、总线空闲时再升频。

4. CMD与DAT0到DAT3每线10kΩ上拉,靠近卡座。

5. SPI至少保证数据输出线上拉。

6. 卡座附近放100nF加10μF,量写入时VDD下陷。

7. 数据线等长、远离干扰源,振铃明显时串小电阻。

8. 切4位后个别扇区失败时,倒序读区分地址相关与时序相关。

9. 数据CRC查信号质量与采样相位,命令超时查CMD线与供电。

10.

常见问题

问:识别阶段为什么不能直接上高时钟?

答:卡刚上电内部逻辑未稳,命令响应靠CLK同步采样,高速下容易出错;100kHz到400kHz也保证各代际卡跟得上。

问:时钟什么时候可以提到50MHz?

答:ACMD6和CMD6都完成后,主机在总线空闲时改CLKDIV升频,传输中途不能改分频。

问:上拉电阻为什么要靠近卡座?

答:这些线靠上拉维持确定电平,电阻靠近卡座、引线短,热插拔和响应阶段电平恢复才可靠。

问:100nF和10μF为什么要一起放?

答:分工不同,100nF滤高频、10μF补能量;写入峰值电流百毫安级,缺储能电容VDD下陷会拉长busy或中断写入。

问:切4位后扇区0和1失败、2到7正常怎么查?

答:倒序读,先读100、101再读0、1。失败跟头几次传输走就是建立期问题,查ACMD6后的8个时钟、两侧宽度一致性和前几次读的稳定时间。

问:数据CRC失败和命令超时是一回事吗?

答:不是。数据阶段CRC失败查信号质量与采样相位,降频改采样沿补上拉;命令阶段超时查CMD线、卡就绪与供电。
