CANoe查看CAN报文发送周期

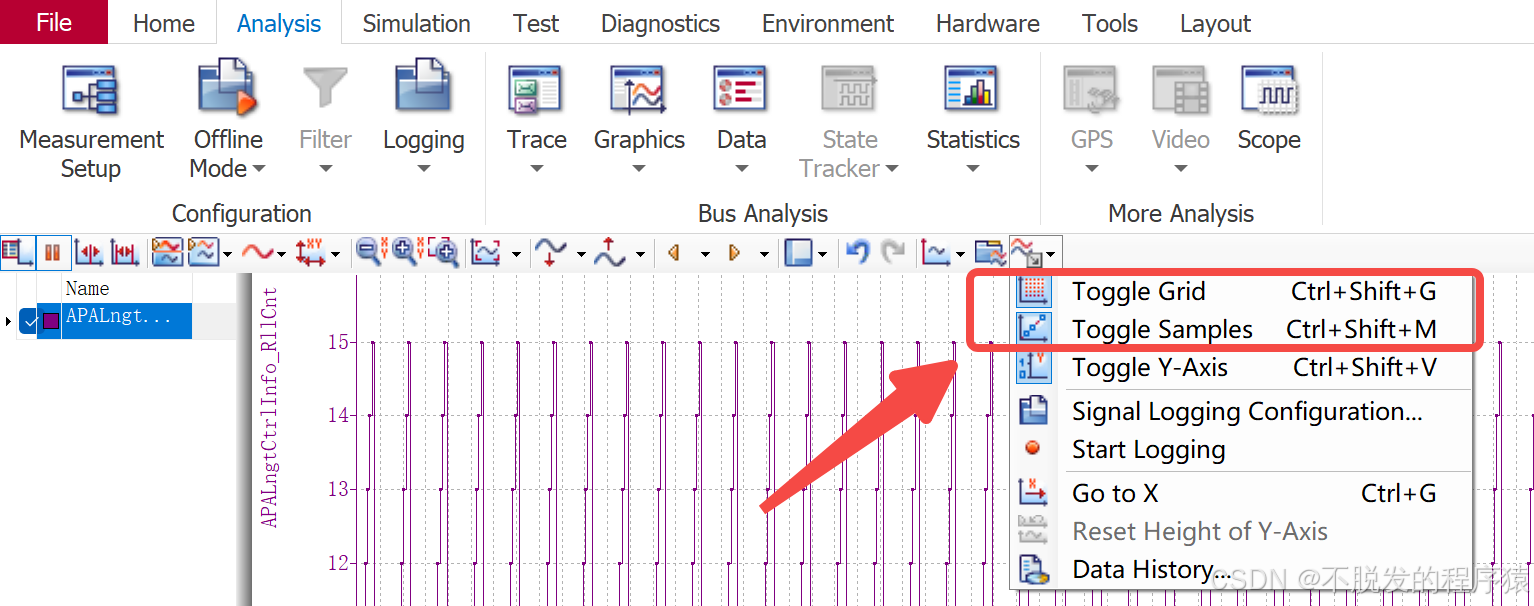

在CANoe软件中，Analysis -> Select other options 下的 Toggle Grid 和 Toggle Samples 选项确实用于控制分析窗口中的显示方式和采样行为，从而更清晰地查看CAN报文周期。

Toggle Grid（切换网格）

• 功能：启用网格线后，分析窗口中会显示一系列垂直和水平的线条。这些线条提供了一个参考框架，使得您可以更容易地测量报文之间的时间间隔。网格线的间距通常可以根据需要进行调整。
• 使用场景：当您需要精确地测量两个连续报文之间的周期（即时间间隔）时，启用网格线会非常有帮助。通过将报文的时间戳与网格线对齐，您可以快速准确地读取时间差。

Toggle Samples（切换采样）

• 功能：此选项允许您控制分析窗口中显示的数据点数量。启用采样意味着CANoe将仅显示选定时间段内的部分数据点，从而减少屏幕上的视觉混乱并提高性能。禁用采样则会显示所有捕获到的数据点。
• 使用场景：如果您正在处理大量的报文数据，并且希望保持分析窗口的清晰和响应速度，可以考虑启用采样。然而，如果您需要查看每个报文的详细信息以进行精确的周期分析，则应禁用采样。

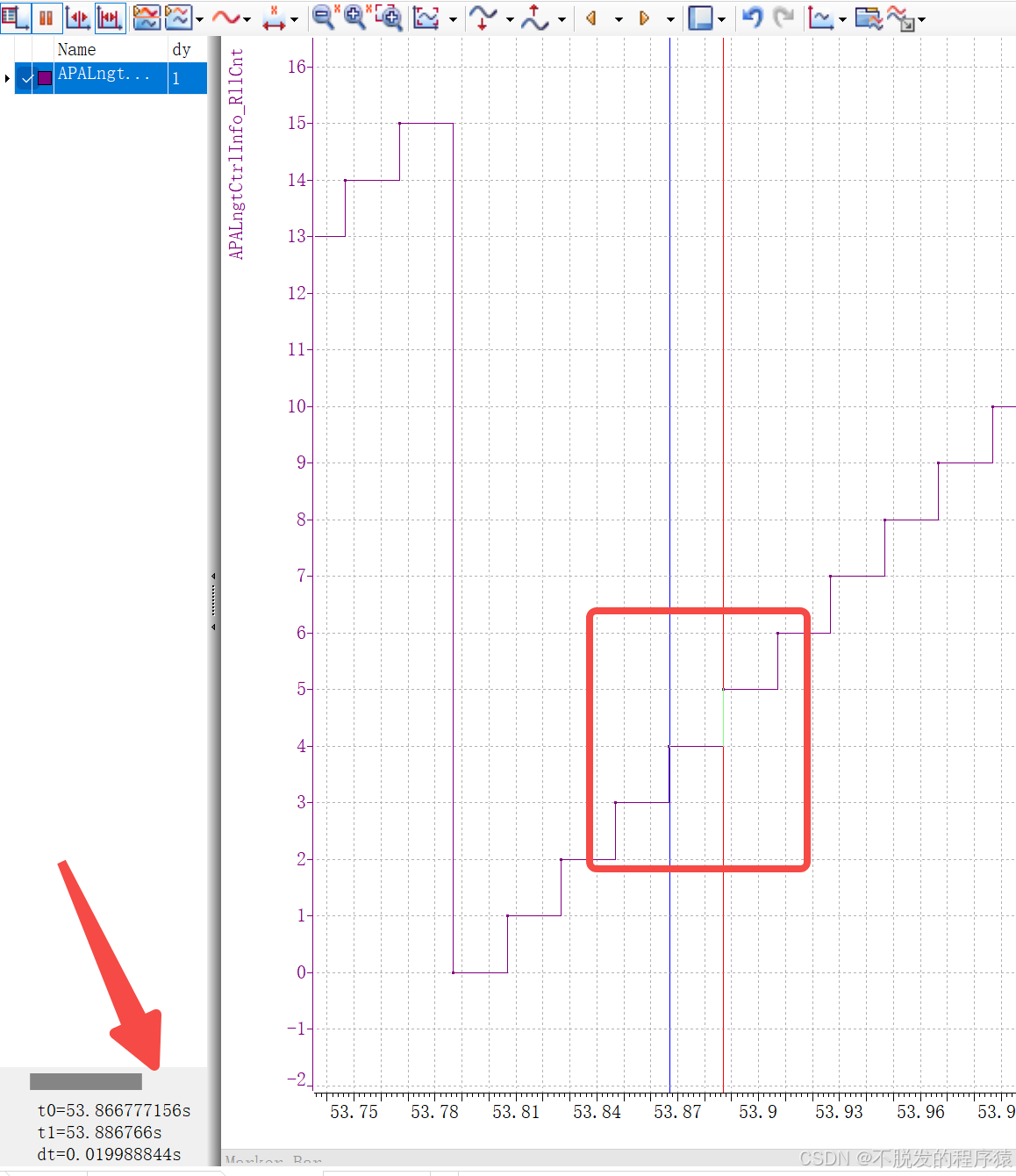

 例如，以下示例中采样的20ms周期发送的CAN报文数据。

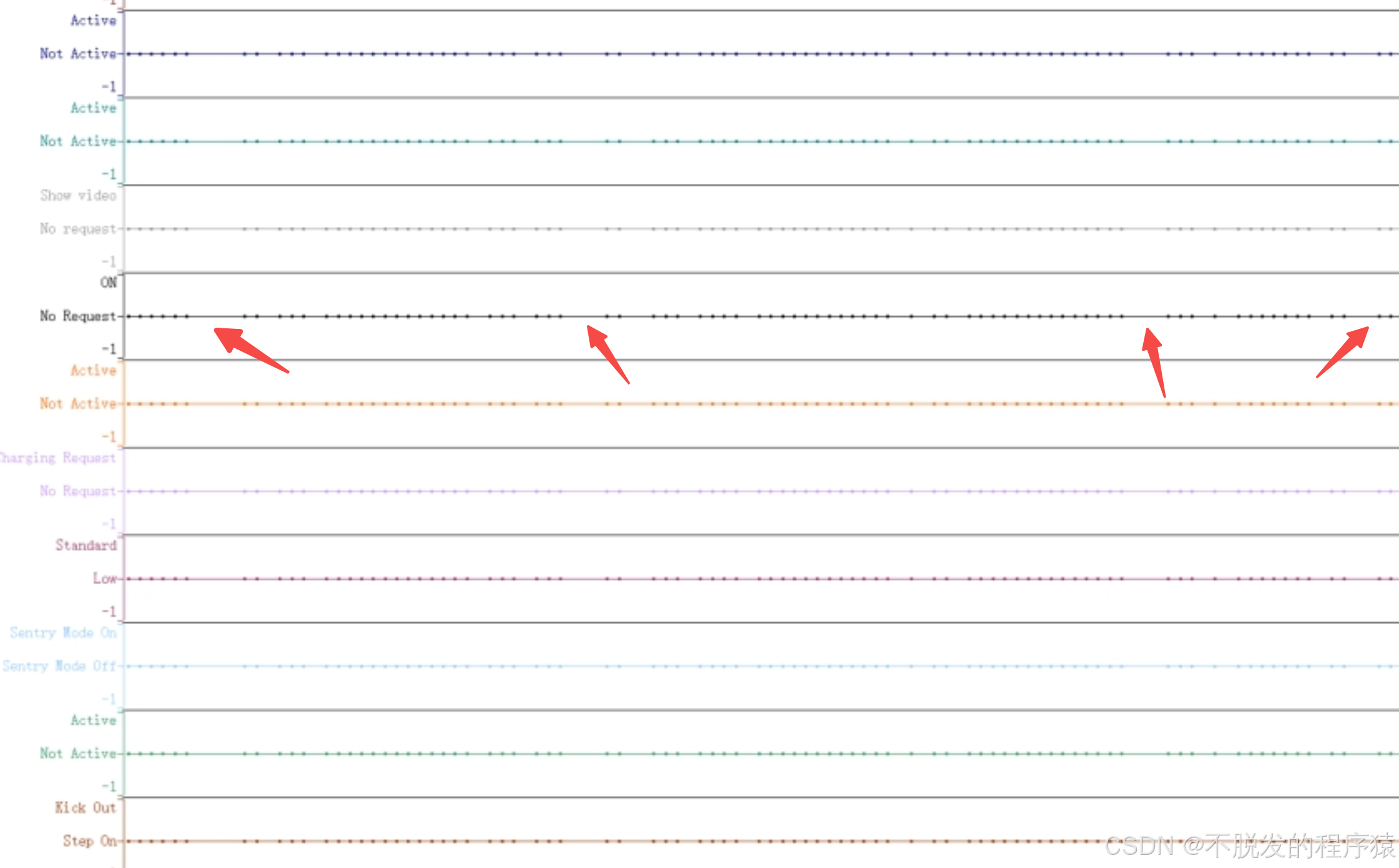

 通过这种方法，可以清晰查看发送的CAN报文是否存在丢帧或者周期异常现象。
