ABAQUS 在结构设计中的基础应用

原创
作者头像
达索SIMULIA思茂信息
发布于 2026-10-23 14:06:56
发布于 2026-10-23 14:06:56
300
举报
文章被收录于专栏:仿真CAE与AI仿真CAE与AI

设计中有些结构的设计依靠的是前辈经验,缺少理论依据和相应的设计标准,或者是几种结构形式,不知道哪种形式在更优,强度更好。通过仿真模型,离散,加载载荷和边界可以方便快捷直观的解决这些困惑,使结构设计形式不断进步。本例通过简单螺钉柱设计,说明仿真在结构设计中的基础应用。

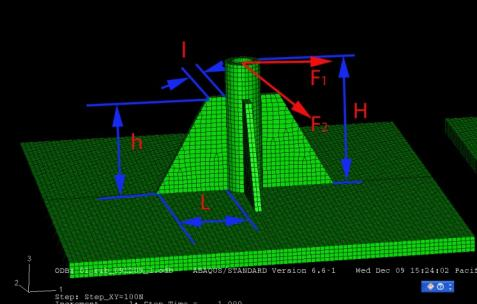

图 1 螺钉柱模型
图 1 螺钉柱模型

目的: 确定图中螺钉柱设计的各个参数值。

方法: 使用 ABAQUS/standard 模块,固定底板边缘,通过施加力 F1、F2,查看比较各个模型

受力变形情况

1、参数 L 的确定

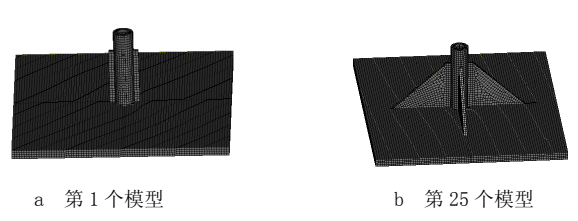

图 2 离散模型
图 2 离散模型

如上图,整体模型包含上筋板长度 L 逐渐减大的 25 个模型

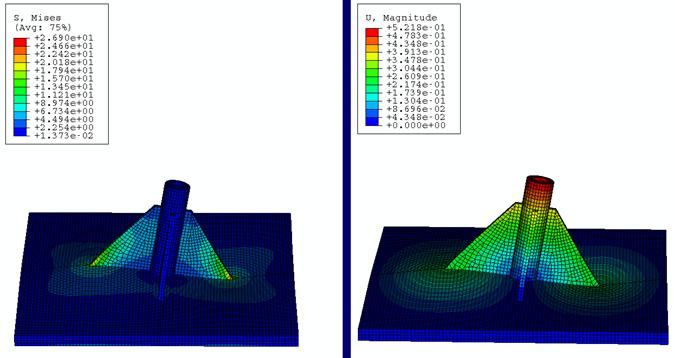

图 3 施加力 F1 后,应力集中区域和最大位移位置(变形系数 10)
图 3 施加力 F1 后,应力集中区域和最大位移位置(变形系数 10)

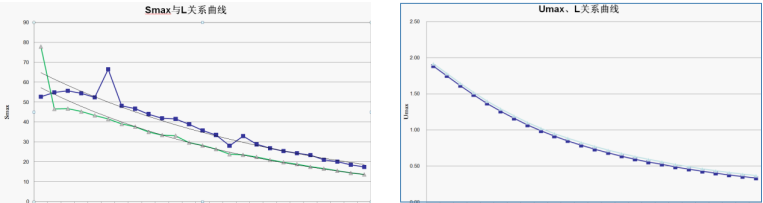

查看各个模型的受力和位移,做出 Smax 和 Umax 曲线,从而确定 L 的最佳取值。

2、参数 l 的确定

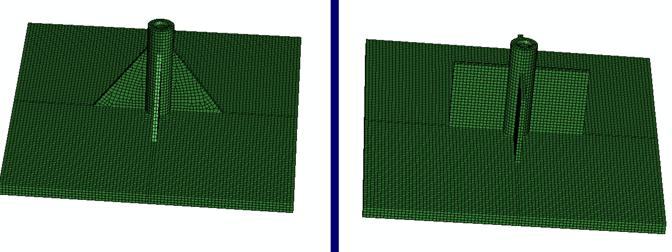

图 5 离散模型
图 5 离散模型

a 第 1 个模型 b 第 17 个模型

整体模型中包含了 l 值逐渐增大的 17 个模型。

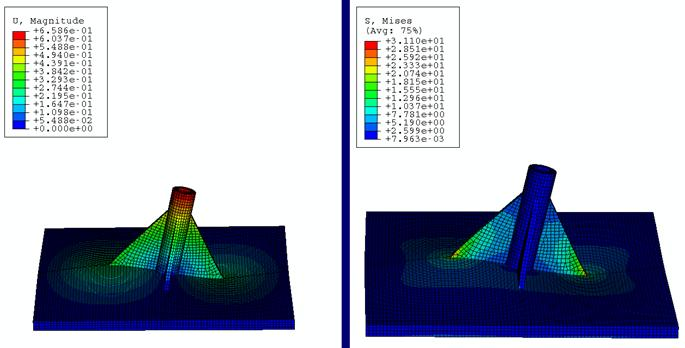

图 6 施加力 F1 后,模型的位移云图和应力云图
图 6 施加力 F1 后,模型的位移云图和应力云图

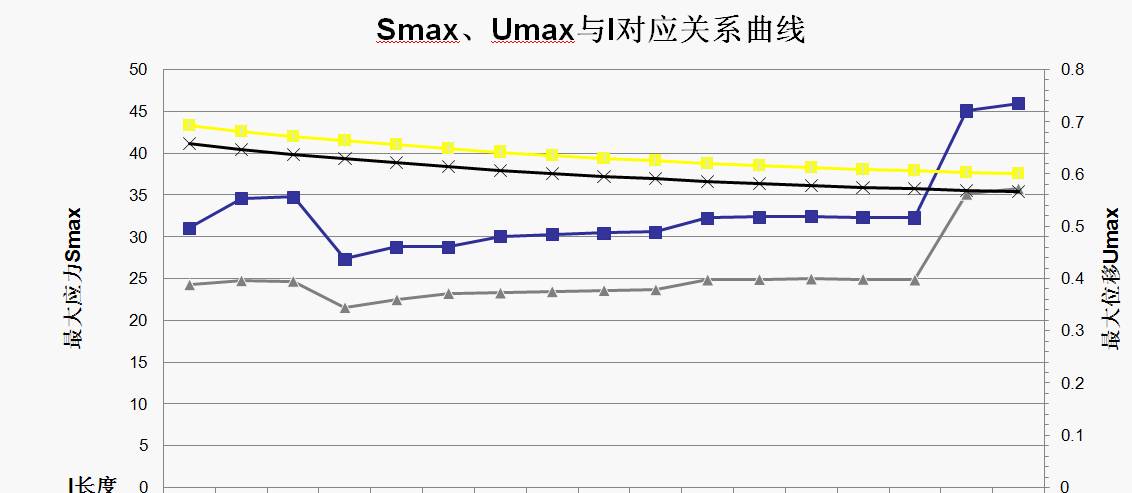

图 7 Smax、Umax 与 l 对应关系曲线
图 7 Smax、Umax 与 l 对应关系曲线

通过施加力 F1、F2,做出 Smax、Umax 与 l 对应关系曲线,确定 l 取值。

3、参数 h 的取值

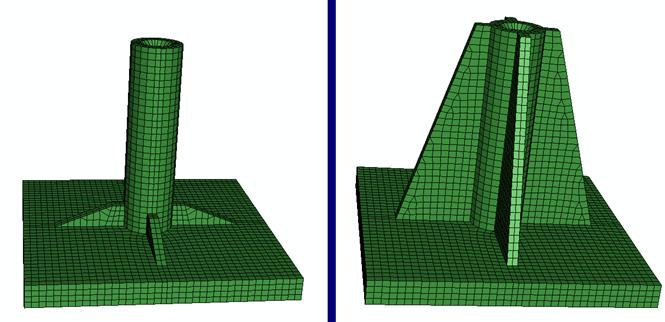

图 8 离散模型
图 8 离散模型

a 第 1 个模型 b 第 25 个模型

整体模型中包含了 h 值逐渐增大的 27 个模型

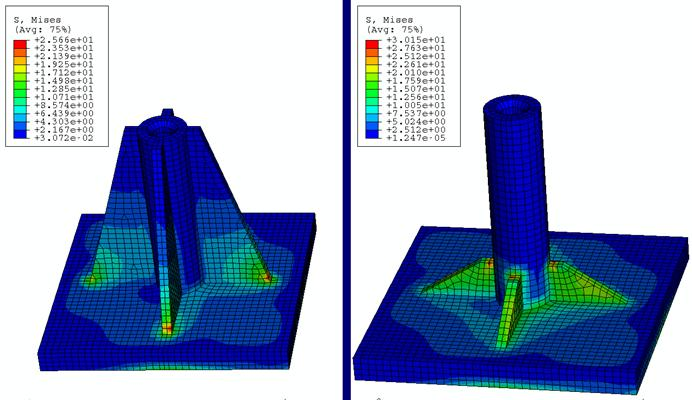

图 9 当 h 取不同值时,最大应力区域出现变化
图 9 当 h 取不同值时,最大应力区域出现变化

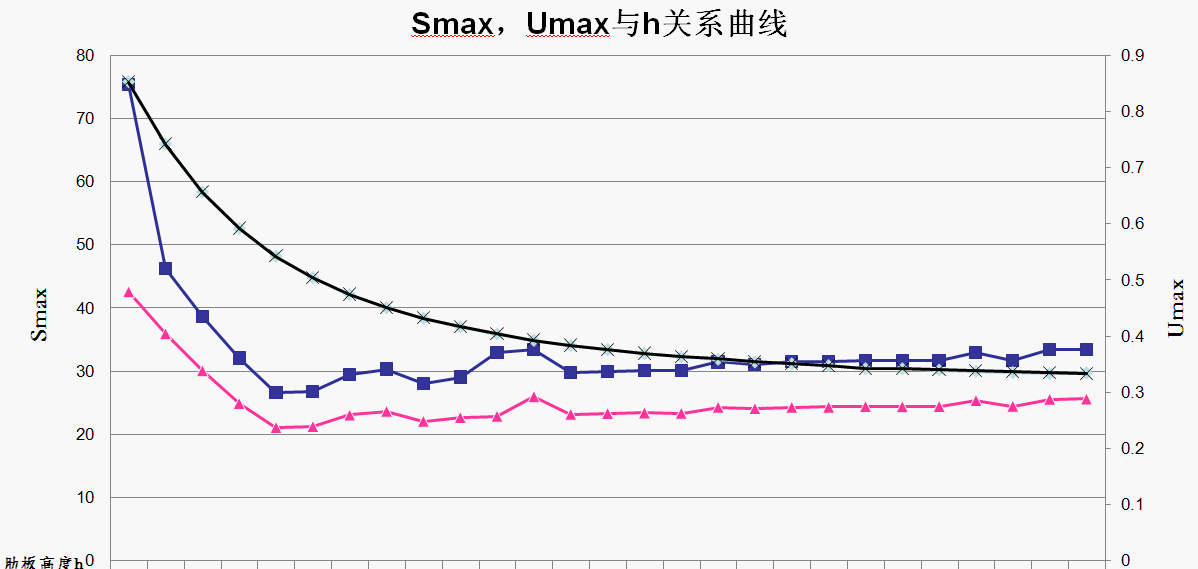

图 10 Smax、Umax 与 h 对应关系曲线
图 10 Smax、Umax 与 h 对应关系曲线

固定柱子高度 H,改变肋板高度 h, Smax,Umax 与 h关系曲线如上图,根据曲线及应力位置变化确定 h 取值。

4、参数 H 的取值

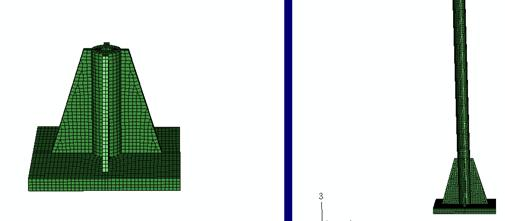

图 11 离散模型
图 11 离散模型

a 第 1 个模型 b 第 27 个模型

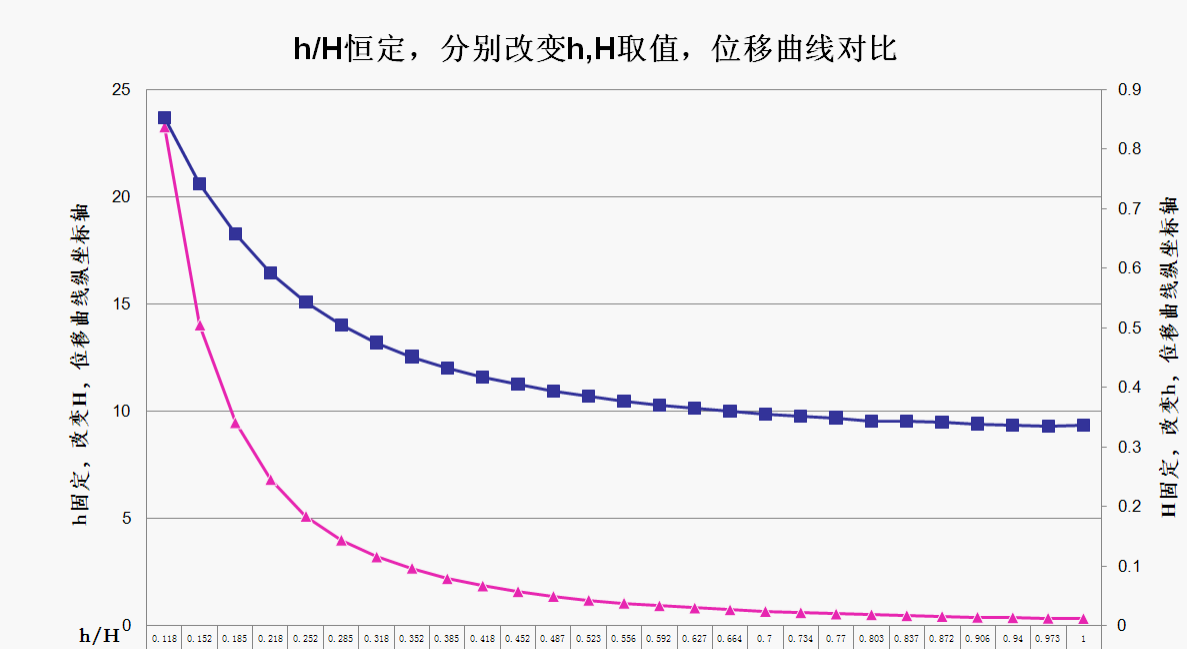

图 12 h/H 恒定,分别改变 h,H 取值,位移曲线图
图 12 h/H 恒定,分别改变 h,H 取值,位移曲线图

当 h/H<0.35 时,固定肋板高度的位移曲线更陡;当 h/H>0.35 时,曲线形状相似。从位移曲线上的值看,当柱子过高时,会造成很大的变形,因此在满足连接长度时,H 尽可能取小值。

结论

通过以上的分析,从曲线中可以确定各个参数的最佳取值范围,用于指导结构设计。
