贰号开源零碳园区系统：电表水表气表怎么接进平台？

开头：现场那个最常被问到的问题

前阵子有个园区运维主管问我：我们园区电表、水表、气表加起来几百块，抄表还在靠人跑。现在说要上零碳园区平台，这些表到底怎么接进去？

这个问题问得很实在。很多方案书里写"数据自动采集、实时上传"，一句话带过。但真到现场，电表在配电房、水表在管井、气表在厨房后墙，三拨表、三种通信方式、三个供应商，谁跟谁都不说话。

所以今天不讲概念，就讲这一件事：这些表，怎么一步步变成平台上的数字。

第一部分：先把"采集"这件事拆开

能耗采集，本质是一条从物理量到数字的转换链。拆开看就四层。

第一层是表计本身。 电表分机械表和电子式智能表。老机械表只有脉冲输出或者干脆只有表盘，智能表才有通信口。水表常见的是脉冲表、光电直读表、超声波表。气表多数是脉冲或带远传模块的膜式表。这里有个关键点：表有没有"通信出口"，决定了后面所有事。没有出口的表，要么换，要么加装采集模块。

第二层是采集终端。 表计自己不会上网。中间要有个东西去读它，这就是采集终端，也叫集中器、数据网关。它干两件事：按协议把表里的数读出来，再往上转发。电表常用 DL/T 645 或 Modbus，水表气表常见 Modbus RTU、M-Bus，还有各种厂家私有协议。

第三层是通信通道。 从表到网关，多用 RS-485 总线，一根线串几十块表，省线但要注意地址和布线长度。从网关到平台，可以走园区局域网、4G/5G、NB-IoT，或者 LoRa。选哪种，看现场有没有网、表有多散、数据要多实时。

第四层是规约转换。 不同厂家的表，寄存器地址、数据格式都不一样。网关里要配点表，把"这个地址的两个寄存器是正向有功电能"这种映射关系写清楚。这一步配错，平台上的数就是错的，而且错得很隐蔽。

一句话总结构造：表出信号，终端读信号，通道传信号，点表翻译信号。四层缺一层，链路就断。

第二部分：从表计到平台，一条完整链路

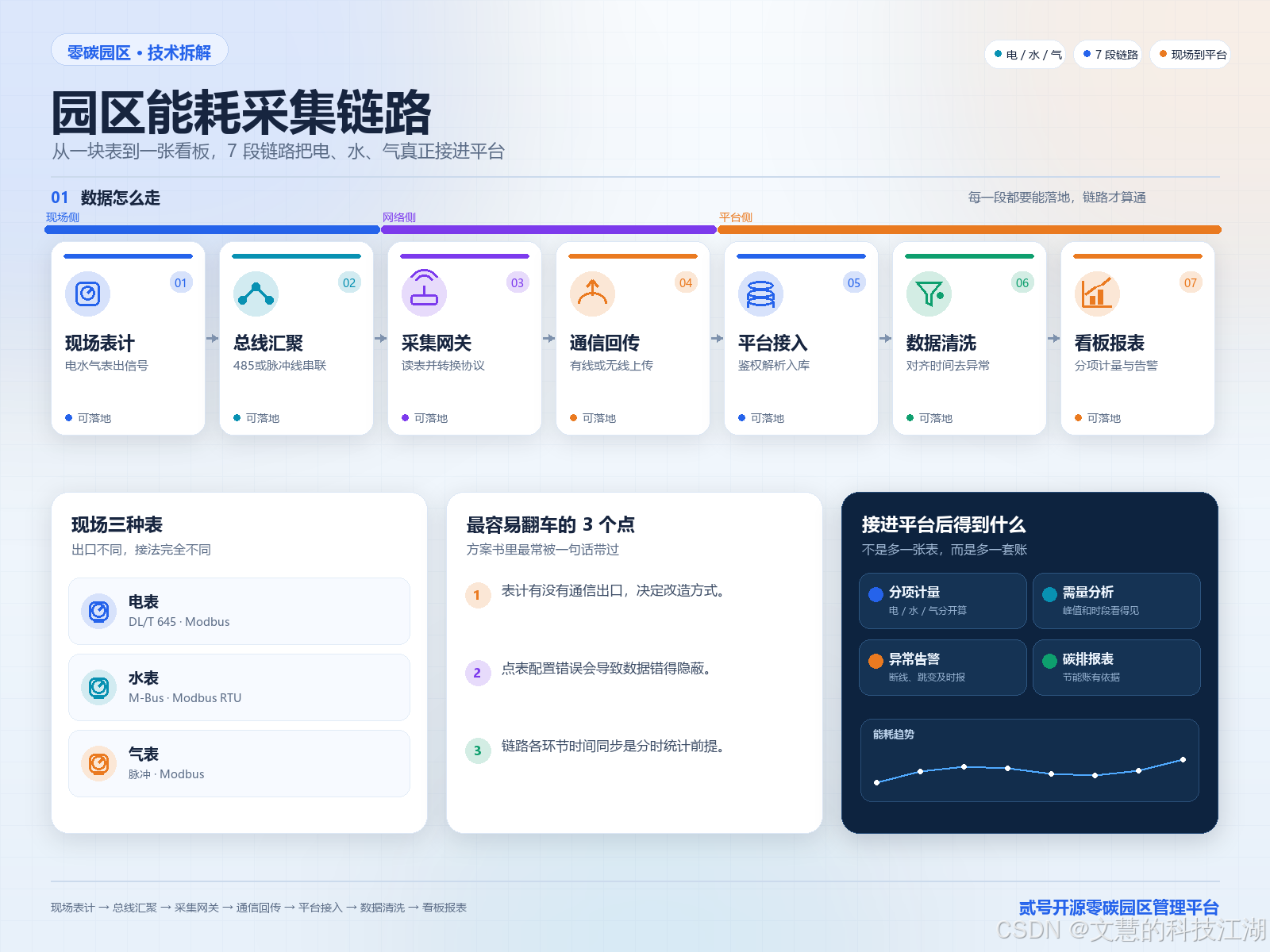

园区能耗采集链路

把上面的四层串起来，就是一条完整的采集链路。

现场表计 → RS-485 总线（或脉冲线）→ 采集网关/集中器 → 园区网络或无线回传 → 数据接入服务 → 平台数据库 → 能耗看板与报表。

展开说几个关键节点。

网关到平台这一段，通常走标准协议。 常见的是 MQTT，网关作为客户端把数据发到平台的接入服务。也有走 HTTP 接口或者 Modbus TCP 转发的。用 MQTT 的好处是断线重连、心跳、主题分层都比较成熟，适合表多、网络不稳定的场景。

平台侧要做三件事。 一是接入鉴权，确认这个网关是园区里的；二是数据解析，按点表把原始报文还原成"几号楼几层、哪块表、什么时间、多少度数"；三是入库和清洗，处理重复上报、时间戳对齐、异常值标记。

最后才是应用层。 分项计量、同比环比、碳排放折算、异常用能告警，这些都是在干净数据之上做的。数据链路没打通，上层做得再花哨也是空的。

这里提醒一句：链路里最容易被忽略的是时间同步。表、网关、平台三方时间不一致，后面的分时统计和需量分析全乱。网关最好支持 NTP 对时。

第三部分：落到生意上，这笔账怎么算

成本。 采集系统的钱主要花在三块：表计改造、网关和布线、平台接入。老表没通信口的，加采集模块比换表便宜，但要确认模块和原表匹配。布线成本常被低估，RS-485 要走线槽、要防干扰，管井里拉线的人工有时比设备还贵。无线方案省线，但网关数量和信号覆盖要算清楚。

施工。 电表在配电房，相对好施工；水表在管井、气表在厨房，位置散、环境差，施工窗口还受用能时段限制。建议分区分批做，先做总表和重点分项，跑通了再铺开。别一上来全园区铺，出了问题排查成本高。

运维。 采集系统不是装完就完事。表计掉线、网关离线、点表配错、电池没电，都会让数据断。运维上要有掉线告警和远程诊断能力，能远程看网关状态、远程下发点表，比每次跑现场强得多。

计费与对接。 如果园区要做分户计量或者内部结算，采集精度和抄表周期要提前定。是每小时抄一次还是每天抄一次，直接影响分时电价和需量计算的准确性。另外，平台往往要和园区已有的物业系统、财务系统对接，接口格式、数据频率要在项目初期谈好，别等上线了再补。

第四部分：选型和落地，该问的问题

1. 现有表计有没有通信口？协议是什么？没有的，是加模块还是换表？
2. 采集网关支持哪些协议？点表能不能远程配置和升级？
3. 从网关到平台走什么通道？园区网络覆盖到配电房和管井了吗？
4. 数据抄读频率是多少？和分时计费、需量分析的要求对得上吗？
5. 掉线、错数、时间不同步，平台怎么发现、怎么告警？
6. 和现有物业、财务系统怎么对接？接口和数据责任边界谁定？

结尾

能耗采集这件事，说穿了不复杂：表有出口、网关会读、通道能通、点表配对、平台接得住。难的是现场的表五花八门、位置分散、协议各异，得一块一块捋。把这条链路捋顺了，零碳园区平台上的碳排放账、节能账才有得算。我们做「开源零碳园区管理平台」的时候，也是先把这层采集链路打通，再往上叠应用，不然数据不准，后面都是空转。
