一、先纠正一个概念：丢包率不能只看"ping 通不通"

工业场景里，设备"能 ping 通"和"能稳定上数"是两件事：

• 网络层丢包：ICMP 超时、TCP 重传（ping / hping3 / iperf）
• 应用层丢包：TCP 连上了，但 Modbus 读不到值、502 无响应
• 数据质量丢包：值读到了，但 0xFFFF、超范围、冻结、跳变

所以正式方案必须三张表并行：网络层 + 协议层 + 数据层，只看 ping 丢包率会被设备假死蒙过去。

参考 IEC 60068 的环境与可靠性测试框架，工业设备长时间测试至少覆盖：

• 气候：高温高湿运行、低温启动
• 机械：振动、冲击（现场搬运/风机共振）
• 电气：供电中断、电压暂降、EFT/Burst
• 通讯：带宽占用、长稳并发

二、测试总体设计

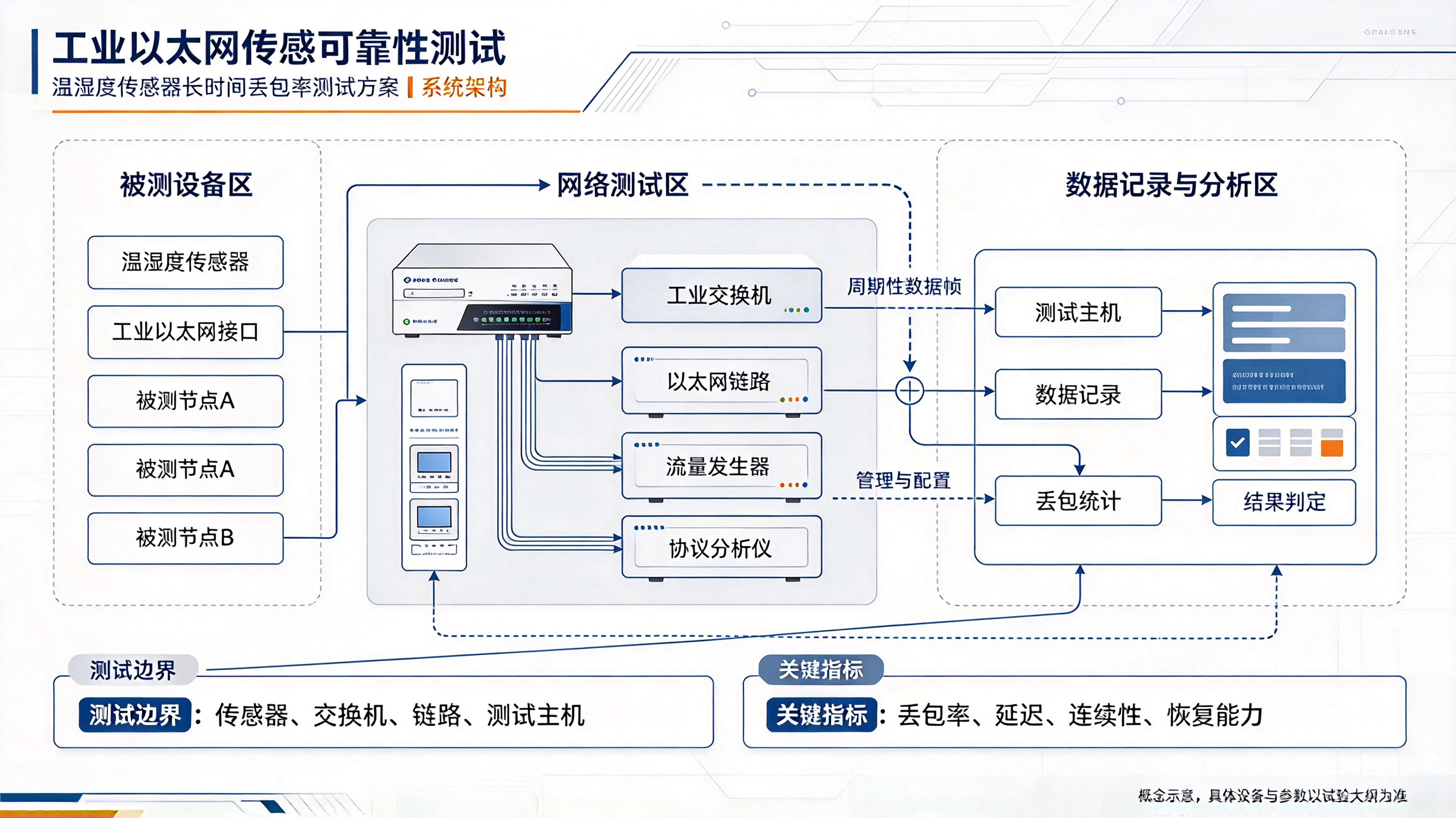

1. 测试环境

[测试机 A] 采集控制器（Modbus TCP 客户端）
     │ 千兆工业交换机（端口镜像）
[测试机 B] 网络层监测（ping/iperf/tcpdump）
     │
     ▼
[被测传感器 ×N] RJ45 温湿度变送器（PoE 供电）
     │
[程控电源] 模拟断电/电压跌落
[环境试验箱] 温湿度应力
[干扰源] 变频器/接触器/开关电源（EFT/Burst）

硬件要求：

• 交换机开端口镜像，B 机抓包不影响业务流
• 程控电源：可编程断电/上电时序、电压记录
• 环境箱：可达 -40~85℃、20~95%RH，精度 ±0.5℃
• 标准器：高精度温湿度参考探头（±0.1℃ / ±1.5%RH），做真值溯源

2. 测试周期与样本

样本量不够，丢包率 "0/10000" 没有统计置信度。

三、三张表怎么算

表 1：网络层丢包率

ping_loss = 丢失 ICMP 包数 / 发送总包数 × 100%

iperf3 双向：看 retransmits、lost%
tcp 重传率 = retransmits / total_packets

采集参数：

• ping 间隔 1s，记录每包 RTT 和时戳
• 每小时统计：丢包率、平均/最大/抖动
• 断流判据：连续 5 包无响应 = 一次断流事件

表 2：协议层丢包率（最容易被漏）

modbus_timeout_rate = 超时次数 / 总事务数
modbus_error_rate  = 异常响应数 / 总事务数
connection_drop_rate = TCP 断连次数 / 运行小时

采集参数：

• 读 40001~40004（温度/湿度/露点/状态），周期 2s
• 超时 1000ms，重试 2 次
• 每次记录：请求时戳、响应时戳、原始值、MBAP、异常码

表 3：数据质量丢包率

quality_loss = (invalid + stale + spike + frozen) 点数 / 总采集点数

invalid：0xFFFF / 超范围
stale：超过 2 个周期无更新
spike：Δ>3℃/s 或 >8%RH/s 且中值滤波仍异常
frozen：连续 10 周期方差=0

三张表的关系：

网络丢包 = 0，但协议丢包 >0  → 502 端口被拦/设备半死/连接数上限
网络丢包 = 0，数据丢包 >0    → 传感器精度/冻结/字节序问题
三者都高                     → 网络/供电/干扰综合故障

四、测试用例设计

TC-01 常温基准长稳（168h）

• 25℃/50%RH，正常 PoE 供电
• 2s 轮询，连续 168h
• 判定：网络丢包率 <0.01%，协议超时 <0.05%，数据质量 100%

TC-02 高温高湿运行（72h）

• 60℃ / 90%RH（不凝露，控露点低于壁温）
• 判定：无重启、无漂移超差、MTBF 期间无失效

TC-03 低温冷启动（24h）

• -20℃，循环上下电 50 次
• 每次上电记录：到首包时间、到有效值时间
• 判定：无启动失败，平均首包时间 <8s

TC-04 供电中断与电压跌落

• 断电 30s × 20 次、60s × 10 次
• 电压跌落 80%→120% × 50 次
• 判定：不锁死、配置不丢、恢复后自动重新入网

TC-05 网络拥塞（带宽压力）

• 背景 iperf3 灌到链路 60% / 80% / 95%
• 判定：采集延迟 P99 <800ms，丢包率 <0.1%

TC-06 EFT/Burst 电快速瞬变

• 电源端 ±1kV / ±2kV，信号端 ±0.5kV / ±1kV
• 按 IEC 61000-4-4 等级
• 判定：不复位、数据不失真、测试后功能正常

TC-07 共模干扰（工业现场最真实）

• 相邻回路启动变频器/接触器，1 次/10s，持续 4h
• 判定：无断流事件、无 CRC/报文错乱

TC-08 满负载并发

• 1000 台等效：用 30 台 × 32 倍轮询频率模拟
• 判定：网关 CPU <70%，连接池不耗尽，重连率 <0.01%

TC-09 端口恢复

• 拔网线 10s / 30s / 60s，各 10 次
• 判定：恢复后 ≤5s 重新入网，无假死

TC-10 长期数据漂移

• 与标准器对比，每 24h 记录偏差
• 判定：温漂 ≤±0.3℃、湿漂 ≤±2%RH，无单调漂移趋势

五、判定标准（建议分级）

某算力中心案例参照：采集到达率 87% → 99.97%，单节点 TCP 重连 <3 次/天，平均响应 180ms。

六、工具清单

七、测试报告模板

1. 被测样品：型号/固件/样本量/MAC/序列号
2. 测试环境：拓扑图/交换机/网络参数/供电
3. 测试用例执行记录（10 项逐条结果）
4. 数据统计：
   - 网络丢包率（小时/日粒度曲线）
   - 协议超时率
   - 数据质量率
   - 断流事件次数与时长分布
   - 首包时间、响应时间 P50/P95/P99
5. 失效分析：失效机台、失效模式、根因、复现条件
6. 判定结论：A/B/C 级或不合格
7. 整改建议：硬件/固件/网络配置

八、一句话收口

工业以太网温湿度传感器丢包率测试，别用 ping 一个指标糊过去。网络层看 ICMP/TCP 重传，协议层看 Modbus 超时与异常码，数据层看无效值/冻结/跳点——三张表交叉才能定位到底是网断了、端口被拦了，还是传感器自己半死。 测试时长按周算、样本量按 30 台起、判定按 A/B/C 分级，这套流程跑完，传感器能不能进档案库、机房、配电柜才有数据说话。
