PAM4与NRZ调制技术对比分析PAM4与NRZ是光通信和高速数据传输领域中两种主流的数字信号调制技术。二者的本质区别体现在信号电平数量、传输效率与抗干扰能力上。以下从原理、特点及应用场景三个维度进行具体分析。

一、NRZ（不归零编码）

1. 定义与原理

NRZ（Non-Return-to-Zero）是一种二进制编码方式，利用高、低两种电平分别表示数字信号中的“1”和“0”。在每个时钟周期内，信号保持恒定电平，不归零，因此得名“不归零编码”。

2. 特点

实现简单：编码方式直观，硬件开销小，带宽利用效率高。

抗噪声能力有限：仅有两个电平状态，电平间隔较大，在中等速率下具备一定抗噪能力，但在高速或复杂电磁环境中表现不足。

存在直流分量：信号频谱中含有直流分量，可能导致传输中的基线漂移和信号衰减。

需独立时钟同步：信号本身不携带时钟信息，需额外时钟线路或采用时钟数据恢复（CDR）机制。

3. 应用场景

NRZ广泛应用于中低速率、成本敏感、可靠性要求较高的场景，如低速以太网、芯片间接口、PCIe Gen1–Gen4，以及UART、RS-232/422/485等串行通信接口。在光通信领域，NRZ常用于100Gbps以下速率的光模块。

二、PAM4（四电平脉冲幅度调制）

1. 定义与原理

PAM4（4-Level Pulse Amplitude Modulation）是一种四电平脉冲幅度调制技术，利用四个不同的信号电平分别表示“00”“01”“10”“11”四种符号。每个时钟周期内可传输2比特信息，相较于NRZ显著提升了传输效率。

2. 特点

传输效率高：在相同符号速率下，数据传输速率是NRZ的两倍。

抗干扰能力较弱：四个电平之间的间隔较小，对噪声和干扰更敏感，误码率（BER）理论上高于NRZ，对信道质量要求更高。

依赖复杂信号处理：为保障可靠性，PAM4通常需配合前向纠错（FEC）、均衡等数字信号处理技术，增加了系统复杂度与功耗。

适用于高速长距离传输：尽管抗噪性下降，但凭借高传输效率，结合先进光电器件与算法，PAM4在高速长距场景中成为主流选择。

3. 应用场景

PAM4已成为高速以太网、数据中心互连、5G移动承载、计算与存储接口及车载网络等领域的核心技术。

高速以太网与数据中心：是400G/800G以太网、200G/400G光模块的核心调制方式。

5G承载网：应用于5G前传、中传、回传网络中的高速光模块，支撑eMBB、uRLLC、mMTC等多样化场景。

计算与存储接口：PCIe 6.0采用PAM4信令，单链路速率达64 GT/s。

车载以太网：多千兆车载以太网基于PAM4实现2.5Gbps、5Gbps和10Gbps等传输速率。

三、总结

NRZ与PAM4的选择本质上是传输效率与信噪比之间的权衡。

NRZ以较低复杂度和较高噪声容限为优势，适用于中低速、对成本和延迟敏感的系统。

PAM4在相同带宽下实现更高数据吞吐量，但需借助复杂信号处理来弥补抗噪能力下降，是当前高速互联场景的主流技术。

随着数据中心、AI算力集群及下一代接口向800G、1.6T演进，PAM4在光模块与高速铜缆互联中的地位将持续增强，而NRZ仍将在中低速、低功耗、低延迟的板内互联和控制面链路中保持关键价值。

100G产品列表
No.	型号	描述	备注
100G QSFP28
1	EQP85Y-01D	100G QSFP28 SR4 850nm 100M MPO DDM	NRZ
2	EQP31Y-2D-M	100G QSFP28 IR4 1310nm 2KM MPO DDM	NRZ
3	EQP29Y-02D	100G QSFP28 CLR4 1310nm 2KM LC DDM	NRZ
4	EQP27Y-02D	100G QSFP28 1270-1330nm 2KM LC DDM	NRZ
5	EQP27Y-10D	100G QSFP28 1270-1330nm 10KM LC DDM	NRZ
6	EQP29Y-10D	100G QSFP28 LR4 1310nm 10KM LC DDM	NRZ

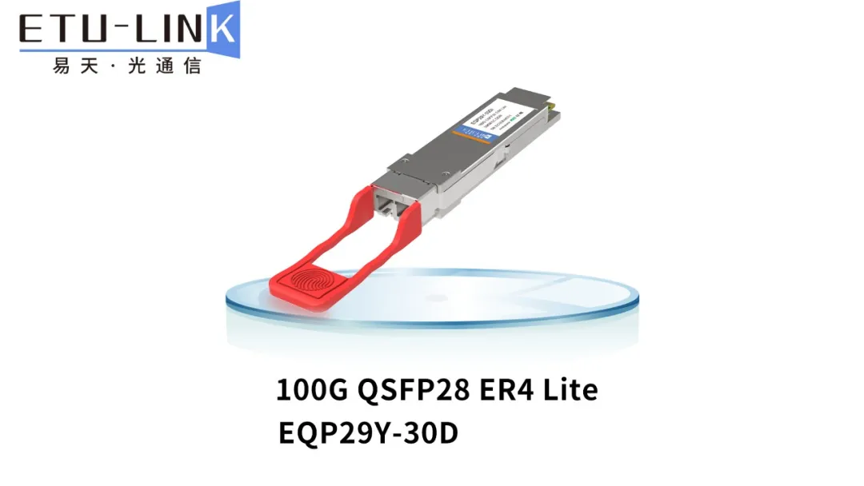

7	EQP29Y-30D	100G QSFP28 ER4 1310nm 30KM LC DDM	NRZ
8	EQP29Y-40D-D	100G QSFP28 ER4 1310nm 40KM LC DDM	NRZ
9	EQP29Y-60D	100G QSFP28 ZR4 1310nm 60KM LC DDM	NRZ
10	EQP29Y-80D	100G QSFP28 ZR4 1310nm 80KM LC DDM	NRZ
11	EQP29Y-A0D	100G QSFP28 ZR4 1310nm 100KM LC DDM	NRZ
12	EQP89Y-01D	100G QSFP28 SWDM4 850-940nm 150M LC DDM	NRZ

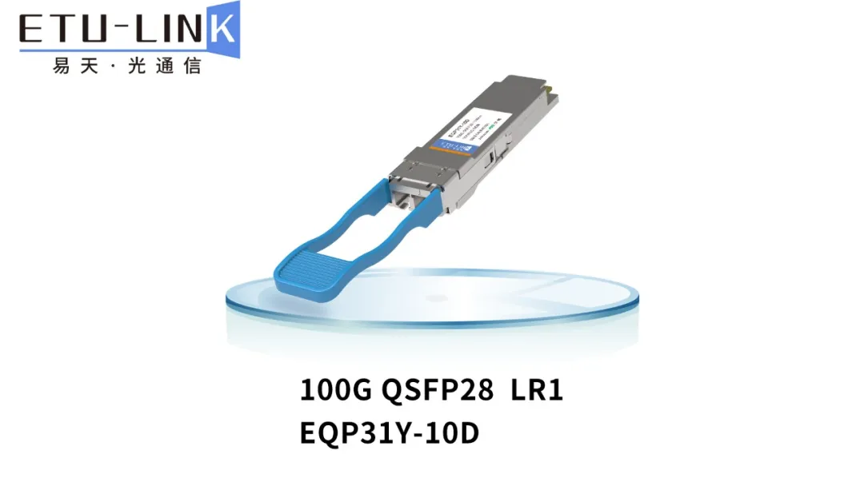

13	EQP31Y-10D	100G QSFP28 LR1 1310nm 10KM LC DDM	PAM4
14	EQP31Y-2D	100G QSFP28 FR1 1310nm 2KM LC DDM	PAM4
15	EQP31Y-05D	100G QSFP28 DR1 1310nm 550M LC DDM	PAM4
16	EQPCxxY-10D	100G QSFP28 LR1 CWDM 1270/1290/1310/1330nm 10KM LC DDM	PAM4
17	EQPCxxY-30D	100G QSFP28 ER1 CWDM 1270/1290/1310/1330nm 30KM LC DDM	PAM4

100G QSFP28 Bidi
18	EQP85Y-01D-SR4	100G QSFP28 Bidi SR4 850nm/900nm 100M LC DDM	PAM4
19	EQP89Y-01D-SW4	100G QSFP28 SWDM4 850-940nm 150M LC DDM	NRZ
20	EB23Y-10D	100G QSFP28 TX1270/RX1330nm 10KM LC DDM	PAM4
21	EB32Y-10D	100G QSFP28 TX1270/RX1330nm 10KM LC DDM	PAM4
22	EB91Y-20D	100G QSFP28 TX1291/RX1311nm 20KM LC DDM	PAM4
23	EB19Y-20D	100G QSFP28 TX1311/RX1291nm 20KM LC DDM	PAM4
24	EB59Y-30D	100G QSFP28 TX1304/RX1309nm 30KM LC DDM	PAM4
25	EB95Y-30D	100G QSFP28 TX1309/RX1304nm 30KM LC DDM	PAM4

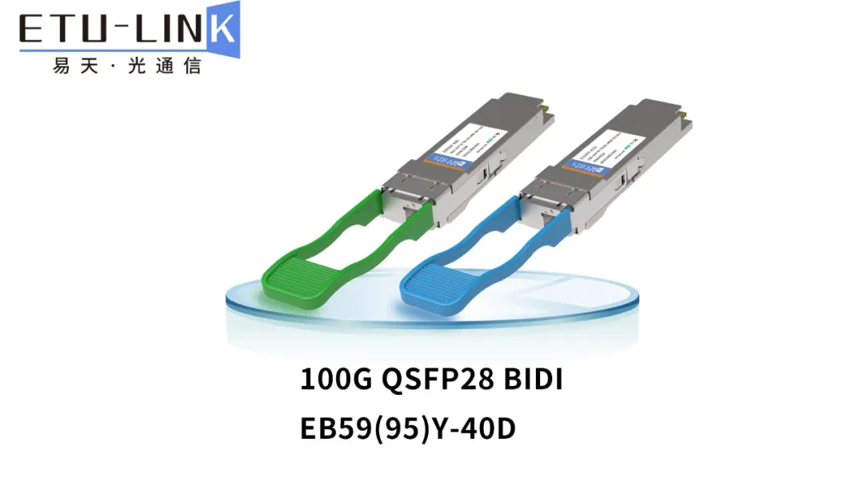

26	EB59Y-40D	100G QSFP28 TX1304/RX1309nm 40KM LC DDM	PAM4
27	EB95Y-40D	100G QSFP28 TX1309/RX1304nm 40KM LC DDM	PAM4

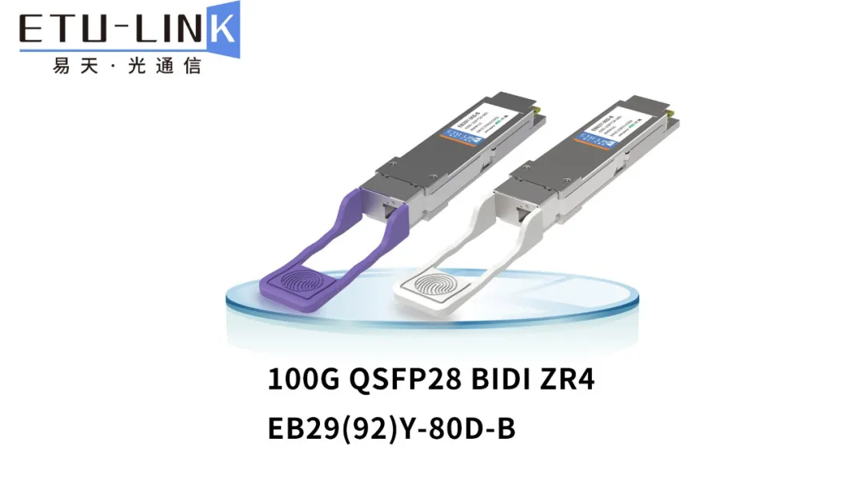

28	EB29Y-80D	100G QSFP28 TX1273-1286/RX1295-1309nm 80KM DDM	NRZ
29	EB92Y-80D	100G QSFP28 TX1295-1309/RX1273-1286nm 80KM DDM	NRZ
