元器件车间产线监测：POE供电RJ45温湿度变送器网络风暴问题排查
关键词：元器件车间、产线环境监测、POE供电、RJ45温湿度变送器、网络风暴、广播风暴、交换机环路、产线网络隔离、工业以太网、故障排查 标签：#物联网 #Modbus #TCP/IP #POE供电 #Wireshark #以太网温湿度传感器 #网口温湿度变送器 #机房监控 #工业以太网 #产线监测
一、产线场景的特殊性
元器件车间（SMT贴片、波峰焊、回流焊、分板、测试）的环境监测与机房、楼宇、实验室有本质不同。产线环境对网络基础设施提出了独特挑战：
维度 | 机房/楼宇 | 元器件车间产线 |
|---|---|---|
电磁环境 | 相对干净 | 强干扰：变频器、焊接设备、气动阀、伺服驱动 |
网络拓扑 | 星型，配线规范 | 临时变更频繁：产线重组、设备移位、临时测试台 |
接入设备 | 固定 | 移动设备多：AGV、可移动测试工站 |
人员操作 | 专业人员 | 产线工人：可能误碰网线、POE设备 |
供电环境 | UPS保障 | 电压波动：启停大设备时电网冲击 |
网络管理 | 有专职运维 | 往往无专职网络管理员，IT与产线分属不同部门 |
故障后果 | 数据丢失 | 产线停线 → 每小时损失数万至数十万 |
网络风暴是产线环境监测中最致命的问题之一。一旦发生，整个车间网络瘫痪，MES系统断连，设备停机，损失远超传感器数据本身。
二、什么是网络风暴
网络风暴（Network Storm）是指网络中大量数据包被无限制地复制转发，耗尽交换机带宽和CPU资源，导致正常通信完全中断。
2.1 风暴类型
类型 | 成因 | 特征 |
|---|---|---|
广播风暴 | 广播包（MAC FF:FF:FF:FF:FF:FF）被所有交换机端口泛洪，形成指数级放大 | 所有端口流量打满，交换机CPU 100% |
组播风暴 | 未启用IGMP Snooping时，组播包被当作广播处理 | 类似广播风暴，但源IP固定 |
单播风暴 | MAC地址表溢出或条目老化异常，单播包被泛洪到所有端口 | 特定通信异常，不易察觉 |
环路风暴 | 网线误接形成物理环路，STP未启用或阻塞失败，包在环路中无限循环 | 交换机端口指示灯全闪，流量指数增长 |
2.2 产线环境监测中的风暴触发场景
结合元器件车间的实际，以下场景最容易触发风暴：
- 产线重组时网线误接：SMT线体调整，工人或外包人员将两条网线同时插入同一交换机，形成环路。
- POE供电异常导致设备反复重启：电压波动导致POE交换机端口反复UP/DOWN，设备频繁重连，大量DHCP请求+ARP广播。
- 劣质POE分离器/耦合器：非标POE供电模块内部电路异常，产生电气噪声干扰网络信号，导致大量CRC错误帧。
- 交换机级联环路：为扩展接入点位，临时级联非网管交换机，形成环路。
- 传感器固件BUG：UDP主动上报模式下，设备内部看门狗复位后进入异常状态，以极高速率（远超设定周期）发送数据包。
- DHCP服务器故障：DHCP服务器不可达时，大量设备持续发送DHCP Discover广播。
- ARP泛洪：某台设备ARP表异常，持续发送大量ARP请求。
三、排查方法论：从现象到根因

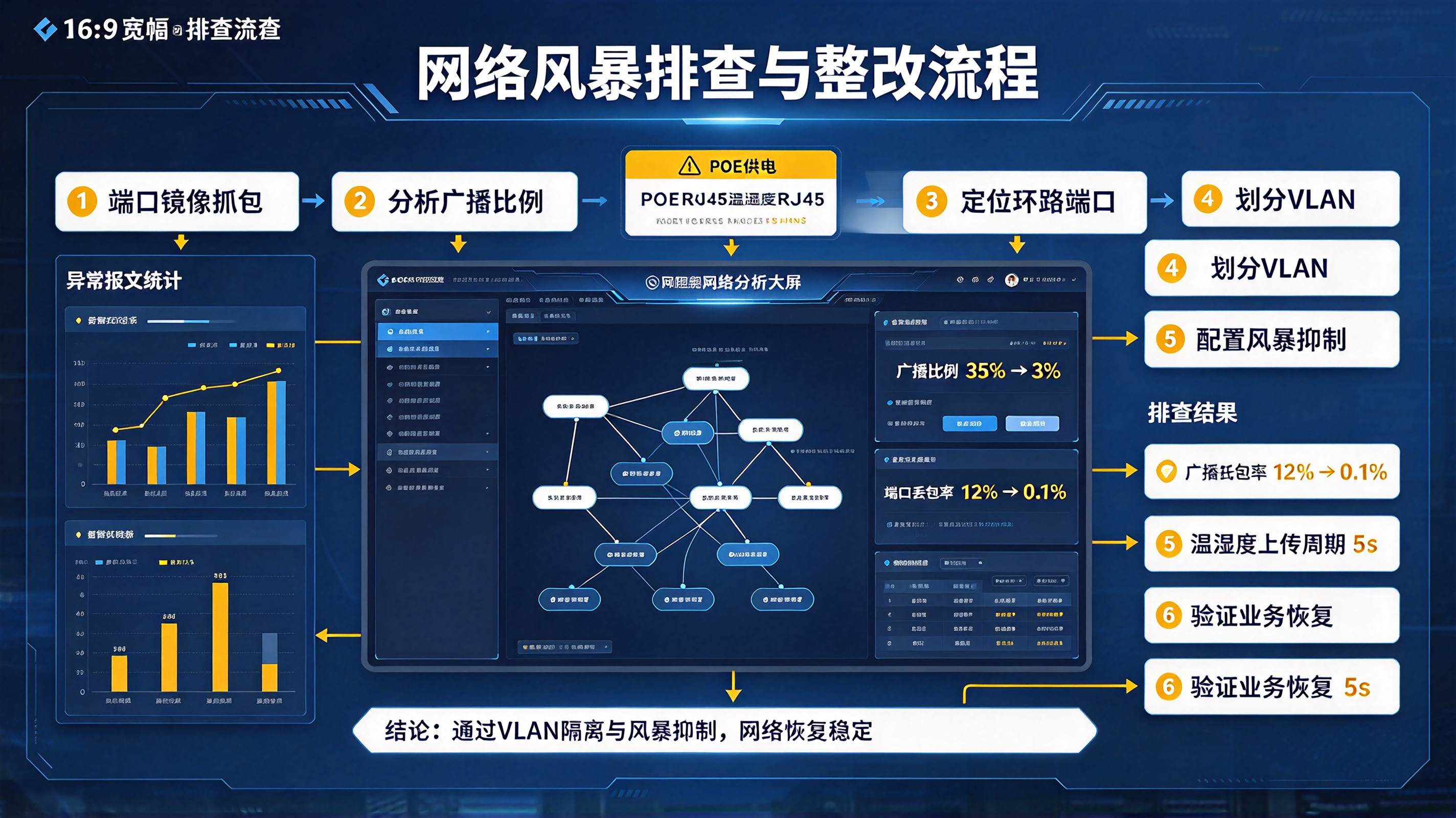

3.1 排查流程
┌─────────────────────────────────────────────────────────────┐
│ 第一步：确认风暴现象 │
│ - 交换机端口指示灯全闪/狂闪 │
│ - 所有设备通信中断或严重延迟 │
│ - 交换机管理界面无法访问或极慢 │
│ - 产线MES/设备报警断连 │
├─────────────────────────────────────────────────────────────┤
│ 第二步：快速定位风暴源 │
│ - 登录核心/汇聚交换机，查看端口流量统计 │
│ - 找出流量最大的端口（入向+出向） │
│ - 逐层向下，定位到接入交换机和具体端口 │
├─────────────────────────────────────────────────────────────┤
│ 第三步：抓包分析 │
│ - 在风暴端口抓包，分析包类型（广播/组播/单播） │
│ - 识别源MAC/IP，定位物理设备 │
│ - 判断是环路还是设备异常 │
├─────────────────────────────────────────────────────────────┤
│ 第四步：隔离与恢复 │
│ - 拔掉风暴源端口网线，恢复网络 │
│ - 或：在交换机上shutdown风暴端口 │
│ - 确认网络恢复正常后，再分析根因 │
├─────────────────────────────────────────────────────────────┤
│ 第五步：根因分析与修复 │
│ - 检查物理连接（环路？） │
│ - 检查设备状态（反复重启？固件BUG？） │
│ - 检查交换机配置（STP？风暴控制？） │
│ - 制定长期预防措施 │
└─────────────────────────────────────────────────────────────┘3.2 快速定位命令
# ===== 登录交换机（以华为/华三为例）=====
# 查看端口流量（找出异常端口）
display interface brief
display interface GigabitEthernet 0/0/1 | include rate
display interface GigabitEthernet 0/0/1 | include broadcast
# 查看MAC地址表（判断是否环路）
display mac-address
# 如果同一个MAC出现在多个端口，说明有环路或MAC漂移
# 查看风暴控制状态
display storm-control
# 查看STP状态（判断是否环路阻塞）
display stp brief
display stp abnormal-interface
# ===== 如果是Linux网管交换机/服务器 =====
# 查看接口流量
ip -s link show
sar -n DEV 1 5
# 或
cat /proc/net/dev
# 查看广播/组播包统计
cat /proc/net/snmp | grep -E "Ip|Udp"
nstat -az | grep -E "InBcastPkts|InMcastPkts"
# 抓包分析
tcpdump -i eth0 -nn -e -c 1000
tcpdump -i eth0 -nn "ether broadcast" -c 100
tcpdump -i eth0 -nn "ether multicast" -c 1003.3 Wireshark 深度分析
# 在风暴期间抓包
tcpdump -i eth0 -w storm_capture.pcap -c 100000
# 用Wireshark打开后，分析：
# 1. Statistics → Conversations → Ethernet
# 找出流量最大的MAC对
# 2. Statistics → Endpoints → Ethernet
# 找出发送包最多的MAC地址
# 3. Statistics → Packet Lengths
# 判断是小包风暴（64字节）还是大包
# 4. 过滤广播：eth.addr == ff:ff:ff:ff:ff:ff
# 5. 过滤ARP：arp
# 6. 过滤特定传感器UDP：udp.port == 9000四、实战案例：元器件车间SMT区域网络风暴排查
4.1 故障现象
某电子厂SMT车间，环境监测系统包含 48 台 POE 供电 RJ45 温湿度变送器，分布在 4 条产线。某日上午 10:15，车间网络突然瘫痪：
- 所有温湿度变送器离线（采集端收不到数据）
- MES 系统断连，产线工站无法扫码报工
- 工程师无法远程访问任何设备
- 交换机管理IP无法ping通
4.2 快速定位
工程师到达现场，观察交换机：
接入交换机A（产线1旁）：
- 所有端口指示灯疯狂闪烁（每秒数次）
- 交换机风扇高速运转（CPU过热）
核心交换机：
- CPU利用率 98%
- 内存利用率 85%
登录核心交换机：
<Core-SW> display interface GigabitEthernet 1/0/1
Input: 1,245,678,901 bytes, 8,234,567 packets
Output: 1,234,567,890 bytes, 8,123,456 packets
Broadcast: 7,890,123 packets ← 广播包占绝大多数！
Multicast: 12,345 packets
Undersized: 0, Oversized: 0, CRC: 0判断：广播风暴。广播包占总包数的 95% 以上。
逐层排查：
Core-SW Gi1/0/1 → 接入交换机A Gi0/24 (上联口)
接入交换机A Gi0/1~Gi0/12 → 温湿度变送器 × 12
接入交换机A Gi0/13~Gi0/24 → 其他设备在接入交换机A上：
<Access-SW-A> display interface brief
Interface InUti OutUti InPkt/s OutPkt/s
GE0/1 85% 85% 45000 45000 ← 温湿度变送器1
GE0/2 82% 82% 43000 43000 ← 温湿度变送器2
...
GE0/12 88% 88% 46000 46000 ← 温湿度变送器12
GE0/24 (上联) 95% 95% 50000 50000异常：12 台变送器每台发送约 45000 pps（正常应为 0.2 pps，5秒一次）。流量放大了 225000 倍！
4.3 根因分析
拔掉接入交换机A上联口（隔离风暴），网络恢复。然后逐台插回变送器网线，发现：
- 第 7 台变送器（安装在回流焊旁）插上网线后，风暴立即重现。
- 其他 11 台正常。
进一步排查该变送器：
# 单独连接该变送器到笔记本，抓包
tcpdump -i eth0 -w single_device.pcap host 192.168.10.57
# 分析结果：
# 设备每 0.02 秒发送一个 UDP 包（50 pps），而非设定的 5 秒一次
# 包大小 64 字节（最小帧）
# 源端口随机，目标端口 9000
# 设备MAC地址正常，无异常根因：该变送器安装在回流焊设备旁，环境温度长期接近 45℃，且回流焊启停时产生强电磁干扰。设备内部 MCU 在高温+强干扰下出现看门狗复位异常，复位后网络协议栈初始化错误，进入一个死循环，以最大速率发送 UDP 包（不受上报周期寄存器控制）。
4.4 修复与预防
立即修复：
- 更换该变送器（RMA）。
- 在接入交换机上配置风暴控制：
# 华为交换机风暴控制配置
interface GigabitEthernet 0/1
storm-control broadcast min-packets 100 interval 1 # 广播包限速
storm-control action shutdown # 超过阈值则关闭端口
storm-control enable log # 记录日志长期预防：
- 高温区域设备选型：选择工业级宽温型号（-40~85℃），而非商业级（0~50℃）。
- 强干扰区域加装网络隔离器（工业以太网磁隔离耦合器）。
- 交换机启用 STP（生成树），防止环路。
- 所有 POE 端口配置供电功率限制和过载保护。
- 采集端增加异常检测：如果某设备发送速率超过设定值的 10 倍，触发告警并自动屏蔽该设备IP。
五、风暴预防：设计阶段就要考虑
5.1 网络架构设计
┌─────────────────────────────────────────────────────────────┐
│ 产线环境监测网络架构（防风暴设计） │
├─────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────────────────────────────────────────────┐ │
│ │ 核心交换机（三层，启用DHCP Snooping） │ │
│ │ - 启用STP/RSTP │ │
│ │ - 启用风暴控制（全局） │ │
│ │ - 启用端口安全（MAC数量限制） │ │
│ └──────────┬──────────────────────────────────────────┘ │
│ │ │
│ ┌──────────▼──────────────────────────────────────────┐ │
│ │ 汇聚交换机（每区域一台，启用IGMP Snooping） │ │
│ │ - 风暴控制：广播/组播/单播分别限速 │ │
│ │ - 端口隔离（Private VLAN）：传感器之间不能互访 │ │
│ └──┬───────┬───────┬───────┬──────────────────────────┘ │
│ │ │ │ │ │
│ ┌──▼──┐ ┌──▼──┐ ┌──▼──┐ ┌──▼──┐ │
│ │接入A│ │接入B│ │接入C│ │接入D│ (每产线一台) │
│ │POE │ │POE │ │POE │ │POE │ │
│ │12口 │ │12口 │ │12口 │ │12口 │ │
│ └──┬──┘ └──┬──┘ └──┬──┘ └──┬──┘ │
│ │ │ │ │ │
│ [传感器×12] [传感器×12] [传感器×12] [传感器×12] │
│ │
│ 关键配置： │
│ 1. 每个接入端口：风暴控制 100pps（广播） │
│ 2. 每个接入端口：POE功率限制 15.4W │
│ 3. 上联端口：Trunk，仅允许管理VLAN │
│ 4. 传感器端口：Access，仅允许传感器VLAN │
│ 5. 禁用DTP（防止自动Trunk协商） │
└─────────────────────────────────────────────────────────────┘5.2 交换机配置模板
# ===== 接入交换机端口模板（华为）=====
interface range GigabitEthernet 0/0/1 to 0/0/12
description ENV-SENSOR
port link-type access
port default vlan 100
poe enable
poe power-limit 15400 # 15.4W
storm-control broadcast min-packets 100 interval 1
storm-control multicast min-packets 200 interval 1
storm-control unicast min-packets 300 interval 1
storm-control action trap # 超过阈值只告警，不shutdown
port-security enable
port-security max-mac-num 2 # 允许1个设备MAC + 1个可能的广播
spanning-tree portfast
spanning-tree bpduguard enable # 防止接交换机形成环路
loopback-detection enable # 环回检测
# ===== 汇聚交换机 =====
vlan 100
name ENV_MONITORING
interface Vlanif 100
ip address 192.168.100.1 255.255.255.0
dhcp select interface
dhcp server excluded-ip-address 192.168.100.1 192.168.100.10
# DHCP Snooping（防止私接DHCP服务器）
dhcp snooping enable
dhcp snooping trusted interface GigabitEthernet 0/0/24 # 上联口
interface range GigabitEthernet 0/0/1 to 0/0/12
dhcp snooping untrusted
# IGMP Snooping（如果传感器使用组播）
igmp-snooping enable
vlan 100
igmp-snooping enable
# 端口隔离（传感器之间不能互访）
port-isolate mode l2
interface range GigabitEthernet 0/0/1 to 0/0/12
port-isolate enable group 15.3 传感器侧防护
"""
sensor_watchdog.py - 传感器异常发送检测与自动屏蔽
运行在采集端，监控每个设备的发送速率
"""
import time
from collections import defaultdict, deque
class SensorWatchdog:
def __init__(self, expected_interval=5.0, tolerance=10.0, window_size=100):
"""
expected_interval: 期望的上报周期（秒）
tolerance: 允许的偏差倍数（超过 expected_interval * tolerance 视为异常）
window_size: 滑动窗口大小
"""
self.expected_interval = expected_interval
self.tolerance = tolerance
self.window_size = window_size
self.packets = defaultdict(lambda: deque(maxlen=window_size))
self.blocked = set() # 被屏蔽的设备
def on_packet(self, dev_id, recv_ts):
"""返回 True 表示正常，False 表示异常/被屏蔽"""
if dev_id in self.blocked:
return False
dq = self.packets[dev_id]
dq.append(recv_ts)
if len(dq) < 2:
return True
# 计算最近两个包的时间间隔
intervals = [dq[i] - dq[i-1] for i in range(1, len(dq))]
avg_interval = sum(intervals) / len(intervals)
min_interval = min(intervals)
# 判断异常：平均间隔远小于期望周期
if avg_interval < (self.expected_interval / self.tolerance):
# 持续异常超过窗口的一半，则屏蔽
abnormal_count = sum(1 for i in intervals if i < (self.expected_interval / self.tolerance))
if abnormal_count > len(intervals) * 0.5:
self.blocked.add(dev_id)
self._alert(dev_id, avg_interval, min_interval)
return False
return True
def _alert(self, dev_id, avg_interval, min_interval):
"""触发告警"""
print(f"[ALERT] Sensor {dev_id} sending too fast!")
print(f" Average interval: {avg_interval:.3f}s (expected: {self.expected_interval}s)")
print(f" Min interval: {min_interval:.3f}s")
print(f" Action: Device blocked, please check hardware.")
# 实际应发送到告警系统
def unblock(self, dev_id):
"""手动解除屏蔽（确认设备修复后）"""
self.blocked.discard(dev_id)
self.packets[dev_id].clear()六、典型坑
- 非网管交换机级联：产线为了省事，用非网管POE交换机级联，无STP、无风暴控制。一旦环路，整网瘫痪。必须全部换成可网管交换机。
- POE供电不稳定导致设备反复重启：电压波动时，设备反复重启，每次重启发送大量DHCP+ARP广播。解决：POE交换机配置端口功率限制+延迟上电。
- 劣质网线/水晶头：接触不良导致端口频繁UP/DOWN，交换机MAC表震荡，产生大量泛洪。解决：用Fluke测试仪检查链路质量。
- 传感器固件看门狗失效：设备死循环发UDP，但看门狗未能复位。解决：选择有硬件看门狗的工业级设备，定期OTA升级固件。
- 交换机环路检测不生效：部分交换机默认关闭环路检测，或检测周期过长（默认30s）。解决：全局启用loopback-detection，设置检测周期为1s。
- 风暴控制阈值设置不合理：阈值太高（如1000pps），传感器异常时仍然超过。阈值太低（如10pps），正常广播被误杀。需根据网络规模计算合理值。
- 产线工人误接网线：临时测试台接入时，误将两根网线插入同一交换机。解决：所有空闲端口shutdown，使用不同颜色网线区分不同VLAN。
- DHCP地址池耗尽：大量设备异常重启后，频繁请求DHCP，地址池耗尽，正常设备无法获取IP。解决：配置DHCP Snooping + 静态绑定。
- ARP表溢出：广播风暴中大量ARP请求导致交换机ARP表溢出，正常通信中断。解决：限制每个端口的MAC数量（端口安全）。
- 采集端成为风暴源：采集端程序BUG，收到一个包后向所有设备发送响应，形成放大。解决：代码审查+测试，确保采集端只响应不主动广播。
七、小结
元器件车间产线环境监测中，POE供电RJ45温湿度变送器的网络风暴问题，往往不是单一设备故障，而是网络架构缺陷+设备选型不当+缺乏防护配置的叠加结果。排查的核心思路是：快速定位风暴源（交换机端口流量分析）→ 隔离恢复 → 根因分析（抓包+设备状态）→ 修复+预防。预防的关键在设计阶段：可网管交换机、风暴控制、STP、端口安全、传感器侧异常检测，四层防护缺一不可。产线环境恶劣，设备选型必须工业级，不能拿商业级产品凑合。
