档案十防硬件选型：温湿度变送器、净化一体机部署要点解析

档案十防硬件选型：温湿度变送器、净化一体机部署要点解析

关键词：档案十防、硬件选型、温湿度变送器、净化一体机、PoE供电、Modbus TCP、部署要点、气流组织、回风取样、过滤器配置、联动控制 标签：#物联网 #Modbus #TCP/IP #POE供电 #InfluxDB #以太网温湿度传感器 #网口温湿度变送器 #机房监控 #边缘计算 #洁净度控制

一、选型前先校准场景：十防不是十种硬件清单

档案十防（防火、防盗、防潮、防高温、防尘、防鼠、防虫、防光、防霉、防磁，不同规范口径略有差异，此处按通用扩展口径）的硬件支撑，分三类：

• 监测类：温湿度变送器、烟感、水浸、门磁/入侵、照度、空气品质（PM、TVOC）——解决"看得见"。
• 处置类：空调/恒温恒湿机组、净化一体机、除湿/加湿、风阀、消毒装置——解决"调得动"。
• 防护类：挡鼠板、遮光帘、防磁柜、密封条、灭火器——解决"兜得住"。

本文聚焦前两类中最易在选型阶段踩坑的两项：温湿度变送器（监测锚点）和净化一体机（处置+洁净度控制），讲清部署时工程落地，而非参数罗列。

二、温湿度变送器选型要点

2.1 接口与供电：别让通信方式决定架构

• 网口（以太网）Modbus TCP 变送器：优先用于新建或改造项目。优势——直接入监控网，免串口服务器，PoE 供电省布线，IP 化后纳管、定位、固件配置更顺。注意确认支持标准 Modbus TCP（端口 502），而非厂家私有 UDP 封装。
• RS485 Modbus RTU 变送器：成本更低、存量大，但需边缘网关/串口服务器转 TCP。注意总线拓扑、终端电阻、接地、波特率一致性；多设备轮询时延随节点数上升。
• 模拟量 4–20mA/0–10V：仅用于接入现成 DDC/采集模块，不推荐新建 IP 化项目采用，校准链路长、抗干扰弱。
• PoE 供电：确认 PD 支持 802.3af/at，协商功率余量；非 PoE 机型走外部 DC 时，电源回路独立于执行器，避免共回路干扰与启动跌落。

选型时核对：供电范围（PoE 或 12/24VDC）、网络参数配置方式（Web/CLI/串口）、固件可批量烧录、寄存器表文档完整、时标或采集侧打时标。

2.2 测量性能：按档案环境定指标，别过度也不将就

• 量程：温度 0~40℃ 工作区足够，回风/风管测点同理；湿度 0~100%RH，注意凝露区。
• 精度：库房监控建议温度 ±0.3~0.5℃，湿度 ±2~3%RH（25℃时）；巡检级可放宽，但控制闭环反馈点须高精度。
• 长期稳定性：湿度传感器漂移是主因，选可现场校准/更换探头模块，或厂家返修通道；避免密封胶灌死无法维护。
• 响应时间：τ63% 在气流区 <30s，死角区可接受 <2min；探头部外置、透气罩防雾不阻流。
• 安装形态：管道式/壁挂式/导轨式。库内工作区用壁挂或立杆安装，回风道用管道探头；别把变送器贴冷表面或热辐射面。

2.3 布点密度与冗余

• 按库区划分，不按机柜。20~60㎡每间 1~2 点；60~200㎡分 2~3 区，每区回风点+工作区点各一；密集架区补端部点。
• 回风取样点必装——控制回路反馈取回风均值，避免工作区单点误导阀位。
• 冗余：关键库区 N+1 读数交叉校验，异常时质量位置位，不盲目切换。
• 避免：探头集中放空调出风口下、贴墙角死区、加湿器喷雾直击面。

2.4 工程对接检查项

• 寄存器表版本化：确认 0-based offset、数据类型（16bit 定点/IEEE754 32bit）、字序、缩放因子、线圈/保持寄存器区分。
• 网络规划：固定 IP 或 DHCP 保留，VLAN 隔离监控网，ACL 放行 502；边缘采集侧连接池+分片轮询。
• 上线流程：预配置→单点上电→链路/PoE 状态→采样验证→批量注册→布点复核。

三、净化一体机选型要点

3.1 先明确功能边界：净化≠恒温恒湿

市面"净化一体机"常见三种形态，选型时别混淆：

• 空气洁净+循环过滤型：HEPA/中效过滤、活性炭除味、杀菌（UV/等离子），不带温湿度调节或仅辅助。
• 恒温恒湿+净化集成型：压缩机制冷/再热、加湿/除湿转轮或表冷盘管，集成过滤段，可接管库区小风系统。
• 移动式小风量净化器：仅补充净化，不替代暖通，适合老旧馆局部改善。

档案库选型前先算负荷：围护传热、新风负荷、湿负荷（开门渗透、人员、建材散湿），再定是否需要带温湿度处理的一体机，还是仅净化回风处理。

3.2 关键参数核对

• 风量/换气次数：档案库推荐换气次数 1~2 次/h 维持，循环风量按库容校核；一体机回风+循环，别按房间空调冷量套用。
• 温湿度处理能力：制冷量、加热再热量、加湿量（kg/h）、除湿量（热法/转轮）。注意低温高湿工况下冷冻除湿能力下降，需再热或转轮除湿。
• 过滤段配置：G4 初效+F7/F8 中效+H13 HEPA（可选）；档案库防尘为主，不必医用级，但更换周期、压差报警要可监测。
• 杀菌方式：UV 需防护臭氧副产物，等离子/光催化确认无二次污染；运行策略上宜在闭馆时段的维护模式启用，不宜常开。
• 噪声与振动：库内就近安装时核算噪声、振动传递至密集架；优先机房/邻室安装，风管接入。
• 控制接口：标配 Modbus TCP/BACnet/IP 通信卡，或干接点启停+模拟量反馈；无通信卡时经边缘继电器控制，反馈缺失。
• 冷凝水排放：内置提升泵+液位保护，排水管坡度、存水弯、防返溢；断电恢复后自启动逻辑确认。

3.3 冗余与维护设计

• 关键库区双机热备或 N+1，切换逻辑在 DDC/边缘侧，平台只监不抢控制权。
• 过滤器压差开关/变送器接入监控，寿命提醒进运维 SOP，别等堵死才换。
• 检修空间：侧面/下部维护通道≥600mm，过滤器抽拉方向留余量。
• 备件：滤芯、水泵、风机电机、控制板；现场可更换，别整机返厂才恢复。

四、部署要点：从安装到联调

4.1 安装部署

• 位置：邻室机房或库外走廊吊装，回风经库内回风口+风管引回；禁止回风短路（出风直回吸风口）。
• 风管与气流组织：上送下回或侧送侧回，避免直吹密集架表面导致局部结露；风速≤1.5m/s，扩散后库内均匀。
• 回风取样：回风管内取压/取气点旁安装温湿度变送器，或库内代表点；取样管防凝露、防堵。
• 供电：独立回路，过流保护，UPS 保控制板不保压缩机时确认恢复自启逻辑；PoE 仅用于传感器，执行器另回路。

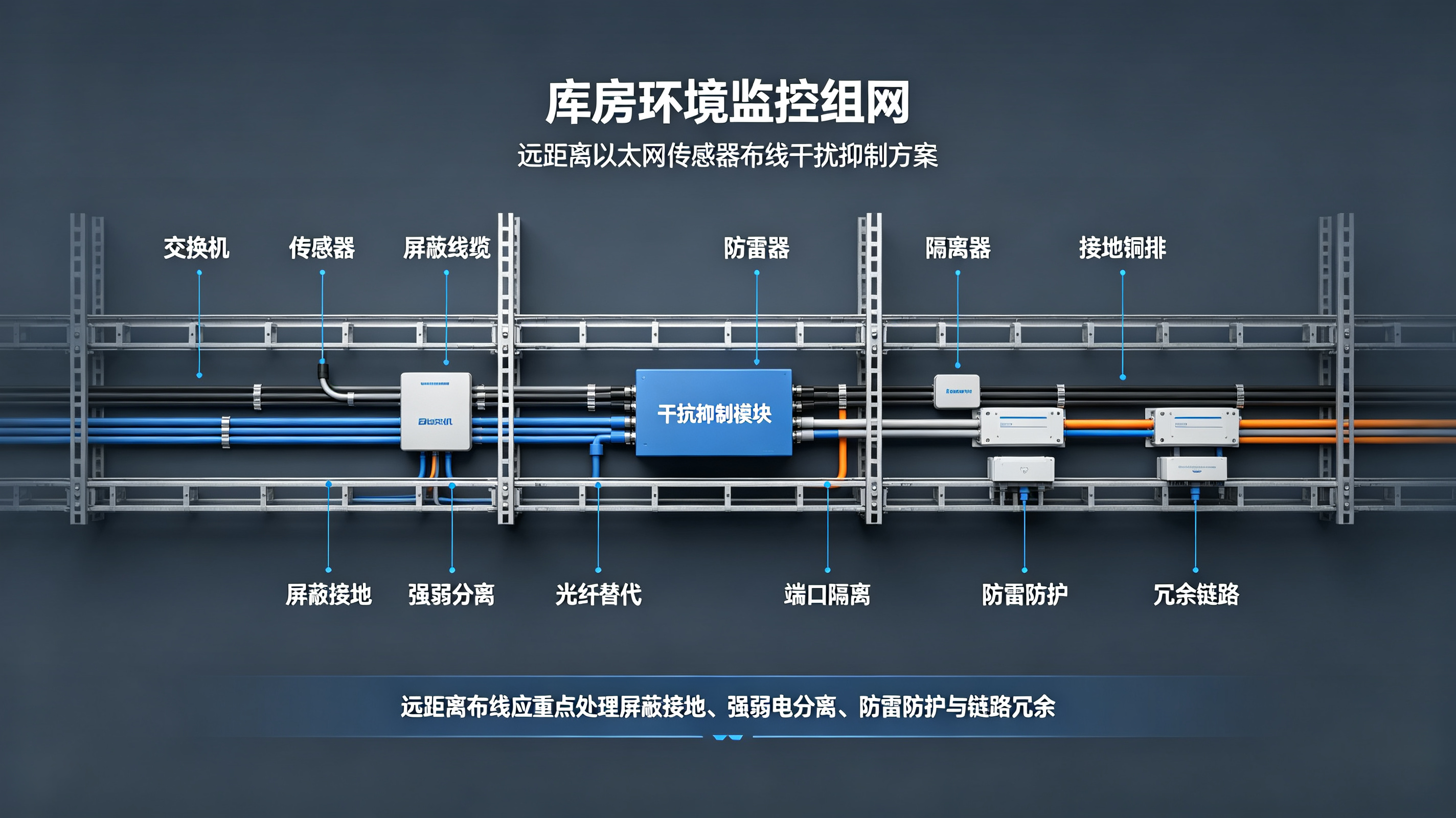

• 接地与防雷：信号地、机壳地分开汇接，屏蔽双绞线，避免与动力线平行走线。

4.2 控制对接

• DDC/边缘网关侧建变量表，绑定通信点；平台侧监督控制，下发设定值/目标带，DDC 跑本地闭环。
• 联动逻辑：回风温湿度越限→启停一体机/备用机；过滤器压差高→告警+提示维护；冷凝水液位高→停机组+告警；消防介入→受抑运行。
• 启停保护：最小运行时间、最小停机时间，再热投入顺序，加湿电极/超声波雾化补水联动。
• 回读确认：阀位/风机状态/运行模式回传平台，下发后校验，失败退避。

4.3 调试流程

1. 单机通电：风机转向、水泵启停、电加热/再热投入顺序、加湿补水。
2. 空载运行：风量平衡、过滤器压差、噪声振动。
3. 带载运行：库区温湿度爬升/下降试验，验证控制带宽与稳定裕度。
4. 联动验证：注入扰动（开门、加湿满功率、模拟过滤器堵塞），观察跟随与告警。
5. 故障注入：断网、掉电恢复、通信卡离线，确认边缘自治与状态恢复。
6. 数据核验：连续 72h 曲线，确认采样、存储、面板、告警路由。

4.4 参考联动片段

# hvac_linkage.py - 边缘侧联动参考（精简）
async def control_loop(state, setpoint, band=0.5):
    ret_t, ret_h = state["ret_temp"], state["ret_hum"]
    # 死区控制，避免频繁启停
    if ret_t > setpoint["t"] + band and not state["unit_on"]:
        await write_modbus(setpoint_unit, coil=0, val=1)      # 启动一体机
        state["unit_on"] = True
    elif ret_t < setpoint["t"] - band and state["unit_on"]:
        await write_modbus(setpoint_unit, coil=0, val=0)
        state["unit_on"] = False
    # 加湿/除湿分程
    if ret_h < setpoint["h"] - band:
        await set_hum_mode(unit, "humidify")
    elif ret_h > setpoint["h"] + band:
        await set_hum_mode(unit, "dehumidify")
    # 维护模式：闭馆时段启杀菌，运行窗口外关闭
    if state["maintenance_window"]:
        await set_uv(unit, True)
    return state

生产环境需补：回读校验、重试退避、DDC 状态机、审计日志、配置热加载。

五、部署常见坑

1. 净化一体机风量按房间面积套用，未算库容与换气次数，实际循环不足，库内梯度大。
2. 回风口与送风口同侧近距离安装，短路循环，远端密集架区不达标。
3. 变送器布点过少，控制反馈取单点，阀位震荡或长期偏差未发现。
4. 无通信接口，仅硬启停，平台不知运行状态，联动后无法确认执行。
5. 冷凝水提升泵故障未接入告警，溢水浸泡；排水管无存水弯致异味/倒灌。
6. UV/等离子常开，臭氧累积，损伤磁带/胶片介质，宜维护模式+定时。
7. PoE 交换机端口预算按设备数算，忽略一体机控制板另取电，部署时电源回路未隔离。
8. 过滤器压差未监测，堵后风机过载跳闸，无预警。
9. 改造项目利旧风管，漏风率高，处理后风未进库区。
10. 交付无 SOP、无滤芯更换台账，运行半年后性能衰减无人干预。

六、验收与运维

• 验收：连续 72h 试运行+现场扰动测试；温湿度均匀性（库内多点偏差≤±1℃/±5%RH）、风量风压、过滤器压差、联动动作、告警通知。
• 运维 SOP：启停规程、维护窗口、滤芯更换周期、冷凝水系统检查、通信点表版本核对、边缘节点重启恢复。
• 校准台账：变送器年度比对/校准，记录点位、偏差、处置；净化机运行小时数、过滤器压差值趋势。
• 备件与变更：配置备份、回滚预案，改造扩容时重算负荷与风量，别在原机上加码。

七、小结

选型阶段，温湿度变送器按 IP 化、可维护、点表透明选型，布点回风反馈优先；净化一体机先分清功能边界，按负荷定处理能力，通信接口与维护空间是部署成败点。落地时气流组织、回风取样、控制对接、故障恢复四件事做到位，十防硬件才从清单变成可用系统。
