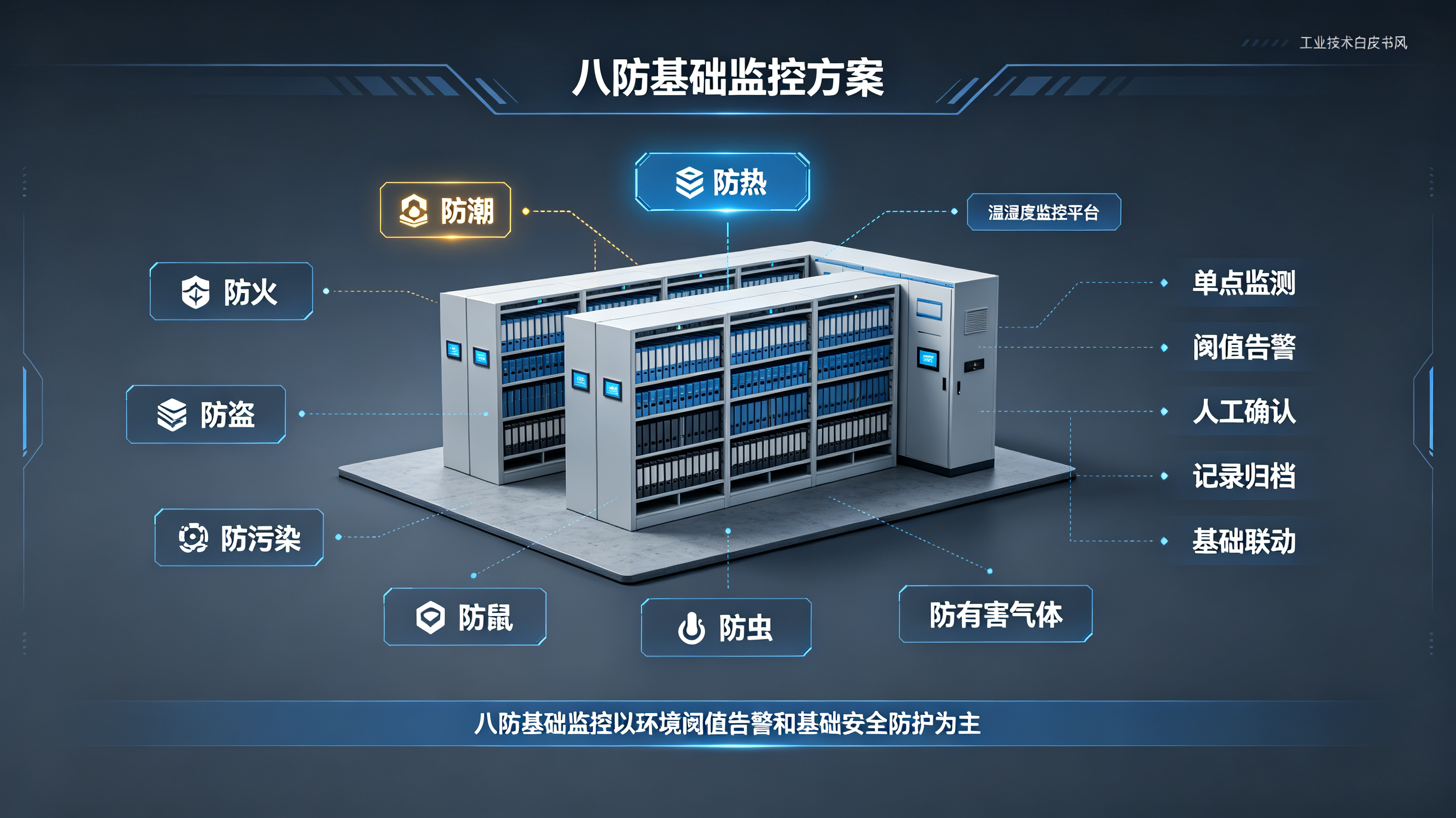

一、实战语境：从"能通"到"可运维"

前几篇覆盖了控制闭环、故障排查、老旧馆改造。本文收口到落地前的最后一段工程：传感器怎么组网上线、恒温恒湿设备怎么组态接入。重点不在原理，在交付现场反复踩的那几件事——IP 规划、PoE 预算、Modbus 点表、BACnet 对象映射、DDC 组态、联调验证。目标是让一套系统从出厂状态走到可运行、可纳管、可回滚。

二、温湿度传感器组网

2.1 拓扑与分段

档案馆场景典型拓扑：

核心/汇聚交换机
   │  VLAN 10 业务网（平台、Grafana、InfluxDB）
   │  VLAN 20 动环/暖通网（传感器、DDC、网关）
   │  VLAN 30 设备网（机组控制器、BACnet/IP）
   ▼
接入交换机（PoE+）——边缘采集网关/容器宿主机
   ├── 网口温湿度变送器（Modbus TCP，502）
   ├── DDC/PLC（Modbus TCP / BACnet/IP）
   └── IO 扩展模块（Modbus TCP / RTU 转 TCP）

• 监控网与业务网隔离，跨 VLAN 经防火墙/ACL 放行 502、47808(BACnet)、1883(MQTT)、8086(InfluxDB)。
• 边缘采集网关就近部署，减少跨交换机广播域；多库时分片采集，避免单点轮询过载。
• 物理层：Cat5e/6 到信息点，PoE 供电时核算线径与距离，100m 上限内留余量，超距走光纤+PoE 延伸器。

2.2 IP 规划与命名

• 固定 DHCP 保留或静态分配，别让传感器漂 IP。建议规划表：

• 命名规范：zone-loc-type-id，如 A-ret-htu-01、B-ws-htu-03。平台侧 device_id 与此绑定，避免后期排障时对着 IP 发呆。
• DNS 可选，但建议 mDNS/LLDP 关闭或收敛，防止广播干扰老旧 DDC。

2.3 PoE 预算核算

别按端口数乘单口功耗算，按交换机池算：

交换机 PoE 预算 P_budget（W）
Σ 端口分配 = Σ(device_poe_load × 1.2 余量)
预留 ≥20% headroom 给启动冲击和扩展

• 网口温湿度变送器典型 1.5~3W，但 PoE 协商后 PSE 按 class 供电，需确认 PD 支持 802.3af/at。
• 高密度布点时，接入交换机 PoE 控制器过热降额，现场实测满载时电源余量。
• 非 PoE 传感器走外部 DC 电源时，电源回路单独保护，别与执行器共回路。

2.4 上线流程

1. 出厂预配置：出厂前批量烧录 IP/掩码/网关/Modbus 单元号，或到现场经串口/Web 配置。保留配置模板。
2. 单点上电测试：每台接 PoE 端口，确认链路 up、LLDP 可见、Web/CLI 可读。
3. 组播/广播域检查：确认无 IP 冲突、无 DHCP 误分配。
4. 批量注册：采集服务发现或手动导入设备表，建立 device_id↔IP↔点表版本映射。
5. 采样验证：连续 15min 拉取，确认时标、单位、质量位。
6. 布点复核：回风口必装，工作区 1.5m 高，离墙≥0.5m，避开直吹/阳光/热源；特藏库加密。

2.5 采集侧参考实现

"""
poll_env.py - 边缘采集服务参考实现（精简版）
- 分片轮询 Modbus TCP 设备，归一化后批量写 InfluxDB，并上行 MQTT
- 生产环境需补：重连、退避、质量位、配置热加载、健康上报
"""

import asyncio, signal
from collections import defaultdict
from pymodbus.client import AsyncModbusTcpClient
from influxdb_client import InfluxDBClient, Point
from influxdb_client.client.write_api import SYNCHRONOUS

DEVICES = {
    "A-ret-htu-01": {"host": "10.20.1.11", "unit": 1, "regs": {"t": (0,1), "h": (1,1)}},
    "A-ws-htu-02":  {"host": "10.20.1.12", "unit": 1, "regs": {"t": (0,1), "h": (1,1)}},
    # ...
}

POLL_INT = 5.0  # s
INFLUX = {"url": "http://localhost:8086", "token": "...", "org": "arch", "bucket": "env"}

def scale_temp(raw):   # 依厂家表：0.1℃ 定点，有符号
    return raw / 10.0
def scale_hum(raw):
    return raw / 10.0

class Collector:
    def __init__(self):
        self.clients = {}
        self.influx = InfluxDBClient(url=INFLUX["url"], token=INFLUX["token"], org=INFLUX["org"])
        self.write_api = self.influx.write_api(write_options=SYNCHRONOUS)

    async def client_for(self, host):
        if host not in self.clients:
            c = AsyncModbusTcpClient(host)
            await c.connect()
            self.clients[host] = c
        return self.clients[host]

    async def poll_dev(self, dev_id, cfg):
        try:
            c = await self.client_for(cfg["host"])
            if not c.connected:
                await c.connect()
            # 批量读保持寄存器（示例：t,h 连续两个寄存器）
            rr = await c.read_holding_registers(0, 2, slave=cfg["unit"])
            if rr.isError():
                return self.emit(dev_id, None, False)
            raw_t, raw_h = rr.registers
            t = scale_temp(raw_t); h = scale_hum(raw_h)
            self.emit(dev_id, {"temperature": t, "humidity": h}, True)
        except Exception as e:
            self.emit(dev_id, None, False, err=str(e))

    def emit(self, dev_id, val, ok, err=None):
        zone = dev_id.split("-")[0]
        p = Point("env").tag("device", dev_id).tag("zone", zone)
        if ok and val:
            p = p.field("temperature", val["temperature"]).field("humidity", val["humidity"]).field("quality",1)
        else:
            p = p.field("quality",0)
        self.write_api.write(bucket=INFLUX["bucket"], org=INFLUX["org"], record=p)
        # 上行 MQTT（略）

    async def run(self):
        while not self._stop:
            for dev_id, cfg in DEVICES.items():
                await self.poll_dev(dev_id, cfg)
            await asyncio.sleep(POLL_INT)

    def stop(self):
        self._stop = True

if __name__ == "__main__":
    col = Collector()
    loop = asyncio.get_event_loop()
    loop.add_signal_handler(signal.SIGTERM, col.stop)
    try:
        loop.run_until_complete(col.run())
    finally:
        loop.run_until_complete(asyncio.sleep(0))

注意点：

• 异步轮询时别对单设备阻塞过久，超时设短（1~2s），失败快速退化。
• 寄存器表版本化管理：设备固件升级后偏移/字序/缩放可能变，配置与代码解耦，外置 YAML。
• 批量规模大时，分库分片 + 连接池，别所有设备共用单 TCP 连接串行轮询。

三、恒温恒湿设备组态对接

3.1 先分清对接边界

关键：组态不在平台 UI 里画逻辑，而在现场控制器/DDC 工程文件里。平台拿到的是监督接口。

3.2 Modbus TCP 组态

1. 拿到寄存器表：向机组厂要正式点表，确认：
   • 寄存器区（保持寄存器 4x / 输入寄存器 3x）、偏移基址（0-based vs 1-based）
   • 数据类型（16bit/32bit IEEE754 浮点/定点缩放）、字序（big/little endian）、符号
   • 线圈/离散量地址（启停、故障复位、模式选择）
   • 写保护：写线圈还是写保持寄存器？有的厂只开放只读，启停走硬接线/面板
2. DDC/网关侧组态：
   • 建变量表，绑定 Modbus 从站地址、功能码、寄存器、数据类型、扫描周期
   • 建任务/POU：读周期 1s~5s，写回差处理，故障字解析
   • 控制程序：PID 回路、模式切换、轮换调度、防冷凝保护
3. 平台侧组态：
   • 设备模型：device、subsystem=hvac、points=[setpoint_temp, setpoint_hum, mode, run_state, fault_word, ret_temp, ret_hum…]
   • 映射层：Modbus 点→平台点，版本号绑定
   • 写策略：平台下发目标带/设定值，DDC 执行；写操作鉴权、限幅、确认回读
4. 联调：
   • 开环：手动置设定值，确认 DDC 响应、机组动作
   • 半闭环：DDC 本地闭环，平台只读
   • 监督闭环：平台改目标带，验证 DDC 跟随

3.3 BACnet/IP 组态

1. 设备发现：bacwi/YABE 发现设备，记录 device-id、object-list。
2. 对象映射：
   • analog-input(回风温湿度)、analog-output/analog-value(设定值、阀位)、binary-value(启停、模式)、event-notification/alarm-summary
   • 确认 present-value 可读写、priority-array 不被更高优先级覆盖
3. DDC/网关侧：BACnet 服务端还是客户端？
   • 多数 DDC 原生 BACnet 服务端，平台经 BACnet 客户端读写
   • 老机组经网关转协议，网关做 BACnet 服务端，DDC 做客户端轮询，或反之
4. BBMD/广播管理：跨 VLAN 时 BACnet 广播发现失效，配 BBMD 或静态设备绑定。
5. 联调：who-is/i-am、read-property、write-property 验证；注意写优先级和回落默认值。

3.4 DDC 组态落地要点

• 变量规划：I/O 点表、内部变量、通信变量分域，避免全局变量满天飞。
• 任务周期：通信任务、控制任务、HMI 任务分离，控制任务周期固定（如 500ms）。
• 故障字解析：位域展开成内部报警态，进告警总线；别在平台侧解析裸字。
• 模式管理：手动/自动/维护旁路/应急降级，状态机明确迁移条件。
• 执行器行程校验：输出前确认阀位反馈回读，未回读时降级到安全态。
• 持久化：DDC 掉电保持最后设定值、运行模式、轮换计数；恢复后不回出厂默认。
• 安全联锁：消防状态介入时，暖通执行受抑，平台只监不控。

3.5 组态版本与回滚

• DDC 工程文件、点表 YAML、平台映射表、固件版本，四者版本绑定。
• 变更流程：离线改→仿真/实验室验→灰度下发→现场确认→回滚点留档。
• 回滚：配置错误时 5min 内恢复到上一可用版本，别现场手工改参数凑合。

四、联调与验证

4.1 开环验证清单

• [ ] 每传感器可读，值合理，时标正确
• [ ] 每执行器可手动触发，状态回读正确
• [ ] Modbus/BACnet 点表与现场一致，无地址错位
• [ ] PoE 端口供电正常，满载无降额
• [ ] 网络 ACL 放行，跨 VLAN 连通性确认

4.2 半闭环验证

• DDC 本地自动模式运行，平台只读监视
• 注入扰动（开门、加热器），观察 PID 跟踪、回风反馈、阀位变化
• 确认防冷凝保护独立触发，再热/风阀联动正确

4.3 监督控制验证

• 平台改目标带/设定值，DDC 跟随，回读确认
• 轮换调度：主备切换，运行计时均衡
• 故障注入：断网、DDC 重启、机组停机、传感器拔线
• 恢复后补传、配置持久化、状态机回到原模式

4.4 现场抓包定位组态问题

# Modbus TCP 交互
tcpdump -i eth0 -nn 'host 10.20.1.11 and port 502' -w /tmp/mb.pcap
# BACnet
tcpdump -i eth0 -nn 'port 47808' -w /tmp/bac.pcap
# 连通性/ACL
nmap -p 502,47808 10.20.x.x

Wireshark 过滤：modbus、bacnet。重点看：

• Modbus：事务ID是否匹配、异常响应码(0x83+异常子码)、长度字段、字节序
• BACnet：ConfirmedServiceRequest/ReadProperty/WriteProperty、abort/reject、priority
• TCP 层：RST、零窗口、长连接断开后未重连

五、常见组态坑

1. 寄存器基址错配：厂家表 40001，代码填 offset 0 还是 1，pymodbus 用 0-based，现场踩两次。
2. 32bit 值拆字：温湿度设定值浮点跨两寄存器，字序错读成 NaN。
3. 缩放因子遗漏：原始值 201=20.1℃ 还是 2010？文档不写清就现场标定。
4. 写操作无回读：下发成功≠执行器动，DDC 未映射写对象，平台以为已控。
5. BACnet 优先级被覆盖：写 analog-value 后被本地程序每周期刷回。
6. DDC 任务周期过长：通信 5s+控制 1s，扰动下跟踪滞后，误判振荡。
7. PoE 交换机 VLAN 透传错：Trunk 口 native VLAN 错，传感器落到管理网。
8. 断网后 DDC 自治未使能：平台回来发现机组停摆，因通信丢失时进安全停机而非维持。
9. 点表版本漂移：固件升级后对象表变，映射未同步，静默错值。
10. 告警风暴：未去抖、未做抑制窗，调试期刷屏，运维关告警——反而漏真故障。

六、交付物清单

• 网络拓扑图 + VLAN/IP 规划表 + PoE 预算表
• 设备清单 + 固件版本 + 通信卡型号
• Modbus 寄存器表 / BACnet 对象表（版本化）
• DDC 工程文件 + 变量表 + 控制逻辑说明
• 平台点表映射配置 + 采集服务配置 + MQTT/InfluxDB schema
• 联调记录 + 故障注入记录 + 回滚预案
• 运维 SOP + 校准台账接口

七、小结

组网侧：IP/VLAN/PoE/采集分片，上线前单点验证再批量注册；组态侧：边界分清——现场 DDC 跑闭环，平台跑监督，点表版本化，联调逐级放开。交付完成度看三件事：采样可信、组态可回滚、联动可验证。
