摘要：在大型档案库房、模块化机房、多分区仓储、IDC机房等场景中，温湿度监测需要高密度、全覆盖布点，单区域数十台以太网温湿度传感器同时在线，极易出现IP混乱、广播风暴、报文拥堵、设备互扰、批量离线、数据延迟、时序错乱等组网冲突问题。常规单点部署参数完全不适配密集点位场景，导致项目验收难、后期运维故障频发。本文结合大规模密点部署实战经验，从密集组网痛点、IP与广播问题、VLAN分区隔离、心跳策略调配、上报频率优化、信号干扰排查、大规模统一管理体系全方位拆解，给出一套可直接落地的密集点位组网冲突优化方案。

关键词：以太网温湿度传感器；密集部署；组网冲突；VLAN分区；广播风暴；心跳优化；大规模点位管理

一、前言

少量点位部署时，以太网温湿度设备即插即用、稳定性高，但当单区域点位密集部署（单交换机带载20台以上、整项目上百台终端），网络环境会从“简单局域网”转变为高并发物联网终端组网环境。若沿用出厂默认参数、无分区、无限流、无策略优化，必然出现批量离线、数据卡顿、时序重叠、网络延时抖动等问题。

密集组网不稳定，极少是设备硬件故障，95%为组网策略不匹配、广播流量失控、终端行为未规整。本文针对大规模密集部署场景，系统性解决组网冲突难题，实现百级点位稳定同步在线。

二、库房/机房密集布点核心组网难题

大型库房、机房密点部署具备终端数量多、组网拓扑集中、上报并发高、空间电磁复杂等特点，衍生多项典型组网痛点。

2.1 终端密集并发，网络报文拥堵严重

数十台传感器同时轮询上报、心跳发包，瞬时并发流量大，交换机端口队列拥堵，导致部分报文丢包、数据延迟、平台读取超时。单区域密集点位极易出现“部分设备在线、部分设备假离线”的混乱状态。

2.2 同网段终端过多，IP管理混乱

大规模项目若采用DHCP自动获取IP，设备重启、断电恢复后地址漂移，出现IP冲突、设备顶替、点位错乱，平台设备对应关系完全打乱，运维无法定位设备物理位置。

2.3 密集终端引发广播风暴

多终端同时发送广播包、ARP请求、心跳探测包，密集叠加形成微型广播风暴，挤占有效业务带宽，造成全网抖动、瞬时断连。

2.4 无差别心跳、高频上报加剧冲突

所有设备出厂默认心跳、上报频率一致，形成同步发包峰值，每轮上报都会产生一次网络拥堵波，长期循环震荡。

2.5 近距离密集设备信号互相干扰

狭小空间多台网络设备密集排布，网线近距离并行、终端电磁辐射叠加，导致网络信号信噪比下降，丢包率上升。

2.6 大规模点位无层级管理，排查困难

上百台设备统一网段、统一配置、无分区分组，故障后无法快速定位故障区域、故障交换机、故障点位，运维排查效率极低。

三、IP地址混乱、广播风暴根源与根治方案

IP混乱与广播风暴是密集组网的两大核心顽疾，必须从地址规划与流量管控双向根治。

3.1 IP混乱问题根治：静态IP分段规划

密集点位严禁DHCP组网，全部采用静态固定IP。按照“交换机端口、区域、库房、机柜”分段分配IP，杜绝IP冲突与地址漂移。

建立完整IP-MAC点位台账，一台设备对应一个固定地址、唯一物理位置，实现设备、IP、点位一一绑定，杜绝后期混乱。

3.2 广播风暴产生根源

密集终端下，大量ARP探测、全网广播、默认心跳包、无效协议报文持续占用链路，交换机端口缓存溢出，导致有效数据无法正常转发，形成大面积抖动。

3.3 广播风暴抑制落地配置

接入交换机全部开启广播风暴抑制、组播限速、未知单播限速，限制单端口每秒最大广播流量，截断风暴扩散。

关闭设备不必要的广播协议、自动发现协议，仅保留核心业务通讯，精简无效流量。

四、VLAN分区组网隔离方案（密集组网核心）

百点以上大规模项目，不做VLAN分区必然不稳定。通过逻辑分区，将密集终端切割为多个独立网络域，避免全域流量互相干扰。

4.1 分区原则

按物理区域划分：单库房一个VLAN、单机房一个VLAN、单交换机端口组一个VLAN。实现区域隔离、流量隔离、故障隔离。

一个分区网络异常，仅影响本区域，不会扩散至全网，彻底解决批量离线问题。

4.2 网段精细化划分

每个VLAN独立网段，网段容量预留30%以上余量，满足后期扩容。不同VLAN间通过核心交换机可控互通，保证平台统一采集、统一管理。

4.3 端口隔离二次防护

接入交换机开启端口隔离，同交换机下不同传感器端口二层隔离，终端之间无法互相访问、互相发包，从底层杜绝终端互扰。

五、设备心跳间隔优化（解决同步拥堵）

密集组网最大隐形问题：所有设备心跳同步触发，形成周期性网络峰值拥堵。

5.1 出厂默认弊端

默认心跳10~15秒，所有设备同时发包，每轮心跳形成固定流量高峰，导致瞬时丢包。

5.2 差异化心跳错开配置

同区域密集设备采用心跳错峰偏移，在统一标准基础上，每台设备微调1~3秒偏移量，打散同步发包峰值，彻底消除周期性网络拥堵波。

5.3 稳态心跳区间设定

密集点位统一优化为：心跳间隔25~30s，超时判定90s，在保证链路在线检测有效的前提下，最大程度降低网络负载。

六、数据上报频率科学调配

上报频率过高是密集组网拥堵的主要人为原因，需根据场景分级调配。

6.1 普通稳态库房/机房

环境变化平缓，采样+上报周期设置为30~60秒，数据足够平滑、满足验收，且大幅降低并发流量。

6.2 风口、窗边、热源动态区域

局部环境波动大，单独调高上报频率，其余点位保持低频稳态上报，实现差异化精准采集。

6.3 平台轮询策略优化

平台采用分时轮询、分组轮询，不同VLAN、不同分组错开轮询时间，避免百台设备同时应答造成报文拥堵。

七、密集场景信号干扰排查与优化

点位密集叠加，电磁干扰、线路干扰、近距离串扰远大于普通场景，需专项排查优化。

7.1 线路干扰优化

密集布线全部采用六类屏蔽网线，统一单端接地；强弱电严格分槽，密集走线增加金属隔板隔离，降低耦合干扰。

7.2 设备安装间距优化

避免多台传感器紧贴安装，预留通风与电磁缓冲间距，减少设备间互相干扰。

7.3 网络质量常态化检测

批量检测各点位延时、丢包、抖动，对延时异常点位单独排查线路、端口、设备状态，提前处理隐性故障。

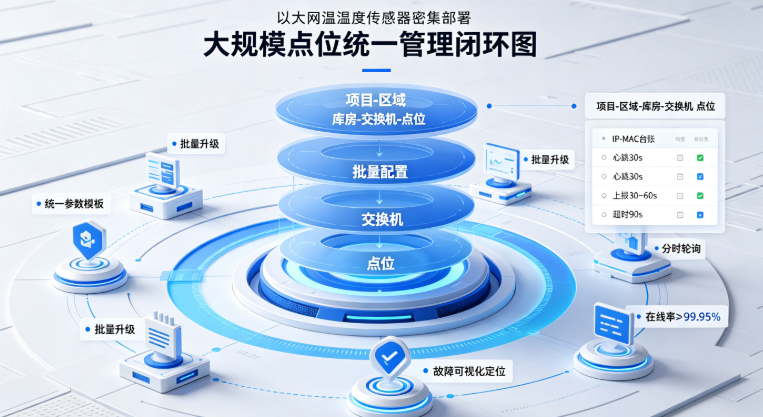

八、大规模点位统一管理落地方案

百级密集点位必须建立标准化管理体系，否则后期运维极易混乱失控。

8.1 设备分层分组管理

平台按照「项目-区域-库房-交换机-点位」五级分组，每台设备归属清晰，支持批量配置、批量升级、批量重启。

8.2 统一参数模板

制作密集组网专用参数模板：心跳参数、上报频率、滤波参数、超时参数统一标准化，避免参数杂乱导致的差异化故障。

8.3 批量运维能力落地

支持批量修改IP、批量升级固件、批量同步时间、批量校准参数，大幅降低大规模点位运维工作量。

8.4 故障可视化定位

平台区分：IP冲突、链路断连、超时离线、数据异常、网络抖动五类故障，精准定位问题点位与问题区域，实现快速排障。

九、优化落地整体效果总结

通过VLAN分区隔离、静态IP规整、广播流量抑制、心跳错峰、上报频率分级、干扰排查、分层运维体系，可彻底解决密集点位组网冲突问题。优化完成后，大规模以太网温湿度监测系统可实现：全网无广播风暴、无批量离线、数据时序稳定、在线率≥99.95%，完全满足大型库房、数据中心长期7×24小时稳定运行与合规验收要求。

你做密集点位项目时，遇到最多的是广播风暴批量掉线，还是IP混乱点位错乱问题？欢迎交流优化经验。
