摘要：档案库房环境监测数据是否精准、曲线是否稳定、系统是否长期免维护，80%取决于前期传感器点位布置和布线施工质量。很多项目设备选型没问题，但因为点位乱放、靠近热源、气流死角、布线不抗干扰、组网不合理，导致温湿度漂移、数据不准、频繁离线、验收不过。本文结合大量档案库房新建、改造实战经验，系统总结传感器点位布放原则、避热源规范、抗干扰布线、POE组网方案、新旧库房差异、现场高频踩坑，给档案智能化施工提供一套可直接落地的标准化建设思路。

关键词：档案库房；环境监测；传感器部署；布线规范；POE组网；库房施工踩坑

一、前言

档案库房环境监测不同于普通机房、办公室监测。档案对温湿度稳定性、均匀性、无突变、无漂移、全年连续数据要求极高。设备参数再优秀，如果点位布设不合理、布线不规范、组网不稳固，最终呈现的数据一定是波动大、偏差大、无法代表库房真实环境。

大量现场案例证明：档案系统后期 90% 的数据异常、曲线断层、数值不准、设备离线问题，根源都在施工阶段。本文从实战角度，完整梳理库房传感器部署与布线的标准化落地方法与避坑要点。

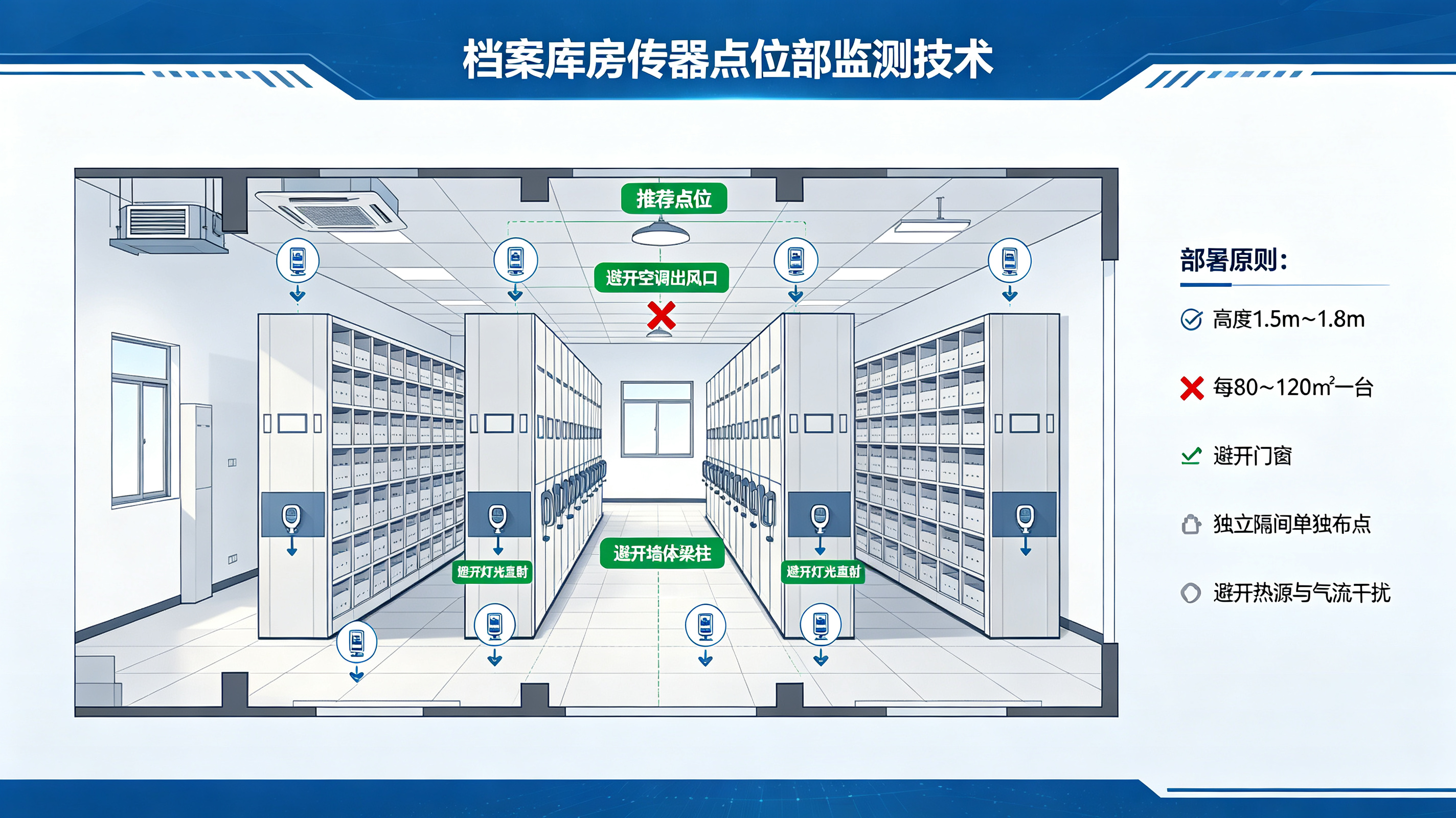

二、库房温湿度传感器点位部署标准（实战规范）

传感器布设核心原则：测档案存放区真实环境，不测设备风、不测墙面温、不测室外温、不测局部死角。

2.1 高度标准

档案密集架库房，空气温湿度分层差异明显，传感器高度必须贴合档案载体高度：

- 标准安装高度：1.5m～1.8m（档案层主体高度）

- 禁止贴顶安装（顶部温度偏高、气流不稳）

- 禁止过低安装（地面潮气重、湿度虚高）

2.2 区域布点逻辑

1. 大面积库房：每 80–120 ㎡布置一台传感器，均匀分散，避免集中扎堆；

2. 多隔断、多隔间库房：每个独立隔间必须单独布点，不能跨隔间替代；

3. 密集架区域：布点在架体之间主通道上方，保证气流流通、数据均衡；

4. 死角区域：库房角落、无通风位置适当补点，避免局部闷湿盲区。

2.3 必须避开的安装位置（重点避坑）

这是档案项目数据不准的最大原因：

1. 严禁靠近恒温恒湿设备出风口、回风口

出风口温度、湿度是处理后的瞬时风，不代表库房环境，会导致数值严重失真、频繁波动。

2. 严禁靠近门窗、通风口、缝隙位置

室外气流渗透，导致冬冷夏热、湿度漂移，无法反映库房常态环境。

3. 严禁紧贴墙体、梁柱

墙体昼夜温差大、墙体返潮，会造成温度偏高、湿度虚高。

4. 严禁灯光、射灯、电器正下方

光源发热持续辐射，造成长期温度偏高。

三、布线施工抗干扰实战规范

档案库房虽无重型工业设备，但空调、除湿机、照明、配电柜集中，依然存在持续性电磁干扰，布线不规范会导致丢包、跳变、离线。

3.1 强弱电严格分离

- 传感器网线与强电线缆必须分管、分槽敷设

- 禁止网线与空调电源线、照明线并行同管

- 交叉位置尽量垂直交叉，减少平行耦合干扰

3.2 屏蔽网线施工标准

正规档案项目建议全程使用超五类/六类屏蔽网线：

- 屏蔽层两端可靠接地

- 网口使用屏蔽水晶头、防水屏蔽接头

- 老旧改造线路优先更换屏蔽线

3.3 线路防老化、防受潮

库房常年高湿，普通裸线容易氧化、受潮、虚接：

- 全程PVC管/波纹管防护

- 走线避开冷凝水、墙面渗水位置

- 接头全部封闭处理，杜绝暴露氧化

四、库房专用POE组网方案（稳定首选）

目前新建智慧档案馆，100%优先采用POE以太网组网，彻底告别传统485总线不稳定问题。

4.1 组网架构

工业POE交换机 + 屏蔽网线 + POE温湿度传感器星型组网：

- 单设备单链路，单点故障不影响全网

- 网线同时供电+传数据，无需库房就近取电

- 每台设备独立IP，独立在线状态，故障精准定位

4.2 POE部署要点

1. 交换机选用工业级宽温POE交换机，适合机房弱电间长期运行；

2. POE功率预留30%余量，避免满载死机、设备重启；

3. 所有传感器设置静态IP，统一网段管理；

4. 开启端口隔离、风暴抑制，提升网络纯净度；

5. 关键库房点位单独VLAN隔离，提高安全性。

4.3 POE相比485的库房优势

- 无总线干扰、无数据乱码

- 支持断点续传，断网不丢数据

- 远程可查、可配、可运维

- 曲线连续稳定，满足档案验收标准

五、新建库房 vs 老旧改造库房 部署差异

新旧库房施工逻辑完全不同，不能套用同一套方案。

5.1 新建库房（可标准化施工）

- 前期弱电规划同步预留管线

- 全部采用屏蔽网线+标准POE架构

- 点位均匀布局，一次成型

- 交换机集中弱电间统一管理

- 可完全按照十防标准设计全覆盖监测

5.2 老旧库房改造（受限施工）

- 不允许大面积开槽、破墙、破坏装修

- 优先顶部分隐蔽走线、管卡固定

- 尽量利旧原有弱电通道

- 点位根据现有密集架布局微调，避开新增设备风口

- 优先选择极简POE改造，不新增强电点位

六、现场高频踩坑总结（工程血泪经验）

整理现场最容易返工、最容易验收扣分的问题：

6.1 点位踩坑

- 传感器装在空调风口，湿度长期偏低、温度波动大

- 紧贴墙面安装，夜间结露导致湿度异常升高

- 点位过少，库房局部区域超温超湿无法监测

- 设备装在灯光下方，长期受热漂移

6.2 布线踩坑

- 网线与强电同管，干扰严重、数据跳变

- 非屏蔽网线在潮湿库房长期运行，后期氧化丢包

- 水晶头未压紧、未防水，受潮后间歇性离线

- 线路过长无余量，拉扯松动

6.3 组网踩坑

- 使用民用交换机，夏季高温死机、端口掉线

- IP混乱、动态IP导致设备频繁离线

- POE功率不足，设备反复重启

- 未做网络隔离，广播风暴导致整体卡顿

6.4 验收踩坑

- 数据曲线不连续、有断点

- 局部环境超标未监测到

- 传感器数据不一致、偏差大

- 无离线补录、无断点续传，网络波动丢数据

七、最终标准化施工流程总结

1. 现场勘测：根据库房面积、隔断、设备位置确定点位图；

2. 规划走线：强弱电分离、屏蔽布线、避开干扰源；

3. 设备安装：标准高度、避开风口热源、居中布点；

4. 网络配置：静态IP、统一网段、POE功率核验；

5. 联调测试：温湿度一致性、稳定性、断网补录测试；

6. 资料归档：点位图、拓扑图、设备台账、IP台账。

八、总结

档案库房环境监测系统的核心不在于设备多高端，而在于点位精准、布线规范、组网稳定。合理的传感器部署可以真实还原库房环境，规范的POE屏蔽布线可以杜绝90%的干扰丢包问题，标准化组网可以保障系统常年稳定运行。

新建项目严格标准化施工，老旧改造项目因地制宜最小改动，避开热源、风口、干扰、IP冲突、功率不足等高频坑点，才能保证档案数据全年连续、稳定、合规，顺利通过智慧档案馆评级与年度验收。
