把加湿、除湿、消毒、净化塞进一台设备：四合一环境一体机的边缘协同架构实践

把加湿、除湿、消毒、净化塞进一台设备：四合一环境一体机的边缘协同架构实践

面向腾讯云开发者社区的环境 IoT 复盘文——不堆参数，只讲清楚一件事：当一台设备要同时管住湿度、洁净度与微生物负荷时，软件架构该怎么拆。

在机房、电子洁净间、医药阴凉库和档案库房里，我们过去习惯用四套独立设备解决问题：加湿器、冷冻除湿机、UV 消毒灯、HEPA 净化器。代价很直接——多个控制回路互相打架、审计日志分散、弱电间被管线和电源占满。

近期落地的加湿—除湿—消毒—净化四合一一体机，本质不是"把四个盒子拼进一个外壳"，而是把四个物理过程收敛到同一风道、同一边缘控制器、同一份时序数据流里。本文从开发者视角，拆它的架构、数据模型与云端接入方式。

一、为什么"四合一"必须是协同调度，而非功能堆叠

独立设备并行时最常见的故障模式：

• 加湿器刚把湿度拉到 55%RH，隔壁除湿机因为各自传感器读数滞后又启动抽湿，形成锯齿震荡
• UV 消毒在有人时段误触发，违反职业暴露限制
• 净化风机全速运行，反而加速湿膜水分蒸发，破坏恒湿带

四合一一体机的核心差异在于：单一 MCU/边缘核持有全部环境状态，四个执行机构是同一个调度器的子策略，而非各自闭环。

调度伪逻辑如下：

每 1s 采样: temp, rh, pm25, vox_idx, uvc_intensity
计算目标态:
  if rh > rh_high:  启用冷冻除湿分支，湿膜旁路
  elif rh < rh_low: 启用湿膜蒸发加湿，风机降速
  else:             维持待机微风，仅做空气循环
  if pm25 > 阈值:   提升 HEPA 风档 + 激活活性炭
  if 处于无人时段:  触发 UVC + 光氢离子消毒周期
下发执行: 压缩机 / 水泵 / 风机PWM / UVC驱动

关键点：湿度控制与净化/消毒是耦合决策，不能让两个独立 PID 各自为政。

二、设备侧数据模型（对接云平台的起点）

我们给一体机定义了一套扁平 JSON 上报帧，5s 一帧，避免把四个子系统拆成多个 Topic 导致设备影子碎片化：

{
  "dev_id": "AQ-QUAD-007",
  "ts": 1788850000,
  "temp": 22.4,
  "rh": 53.8,
  "pm25": 8,
  "voc_idx": 12,
  "uvc_dose_mj": 142.6,
  "uvc_last_sec": 180,
  "mode": "auto",
  "rh_setpoint": 50.0,
  "fan_rpm": 1180,
  "filter_life_pct": 76,
  "water_tray_ok": true
}

在腾讯云 IoT Explorer​ 中建产品时，物模型建议这样挂：

上报主题：

$thing/up/property/{ProductID}/{DeviceName}

控制下发走：

$thing/down/control/{ProductID}/{DeviceName}

三、边缘层：把可靠性从"每台设备一条连接"下沉到网关

当库房部署 30~50 台一体机时，如果每台都直连 TLS MQTT，连接数与证书轮换会成为平台侧负担。我们采用的模式是：

一体机（以太网/WiFi）→ 边缘网关（Modbus TCP / 本地 MQTT 聚合）→ IoT Explorer TCP 上行

边缘网关职责：

1. 以 1s 粒度轮询各一体机的 Modbus 保持寄存器
2. 本地做滑动窗口去抖，仅在上报周期（如 5s）打包上传
3. 断网时按 SQLite WAL 缓存时序，恢复后按 ts 有序补传
4. 接收云端下发指令，翻译为 Modbus 写寄存器或 MQTT 控制帧

💡 经验值：一体机的 UVC 消毒日志必须走独立审计流，不要和实时温湿度混在同一个消费组，飞检时调数据能秒级出凭证。

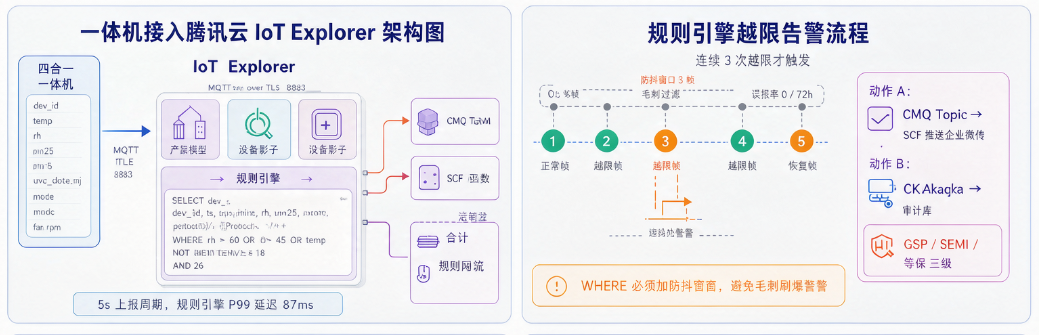

四、规则引擎：越限判定与防抖

在 IoT Explorer 规则引擎里写一条 SQL：

SELECT dev_id, ts, temp, rh, pm25, uvc_last_sec
FROM "$thing/up/property/{{ProductID}}/+"
WHERE rh > 60 OR rh < 40 OR pm25 > 35 OR temp NOT BETWEEN 18 AND 26

两个动作：

• 转发到 CMQ → SCF 云函数：做防抖计数（连续 3 帧越限才告警），推送企业微信
• 同步写入 CKafka：保留原始审计流供合规库消费

防抖逻辑放在 SCF 里而非规则 SQL，是因为湿度偶发 1 帧毛刺在洁净场景极常见，直接触发会刷爆值班通道。

五、断网续传与设备影子

一体机内置边缘缓存（≥30 天时序），网络恢复后按时间戳补传。平台侧必须开启设备影子（Device Shadow）：

• 断网期间：影子保留最后已知值，审计曲线无空窗
• 补传帧到达：按 ts 字段自动归位，不产生重复点
• 云端下发的设定点变更：影子缓存，设备重连即执行

对 GSP、SEMI、等保三级场景，影子不是可选项，是合规基线。

六、我们实测的三个数字

• 单网关聚合 32 台一体机，5s 上报周期，规则引擎 P99 延迟 87ms
• 模拟断网 30 分钟，单设备回填 360 帧，影子零丢点
• 湿度闭环稳态波动控制在 ±1.5%RH​ 以内，相较四分体方案锯齿幅度下降约 80%

七、给集成商的架构建议

1. 协议选型：合规场景用 TCP/Modbus TCP 打底 + MQTT over TLS 上云；纯本地大屏可用 UDP 单播，但必须加边缘聚合层
2. 消毒可审计：UVC 每次触发记录时长、剂量、腔温，生成不可篡改日志，对齐 21 CFR Part 11 类要求
3. 证书管理：X.509 证书通过设备 Web 页导入，不要硬编码进固件镜像
4. 布点密度：洁净库房每 50–70㎡配置 1 台，高架区按层补点，配合吊顶 WiFi 温湿度网格做交叉校验

小结

四合一一体机真正的工程价值，不在于"少买三台设备"，而在于把环境调控从多回路竞争变成单核协同，并把湿度、洁净度、消毒剂量统一进同一份带时间戳的时序流——这让合规审计、边缘联动和云端规则引擎第一次能在同一数据平面上对话。

对开发者来说，接入它的方式和接一个多参量传感器没有本质区别：定义物模型、开影子、写一条带防抖的规则、用 SCF 做闭环动作。差异只在一点——这台设备的"属性"里，藏着四个物理过程的耦合状态机。
