反射内存网络在电力、风电、轨道交通等行业的应用实践

反射内存网络在电力、风电、轨道交通等行业的应用实践

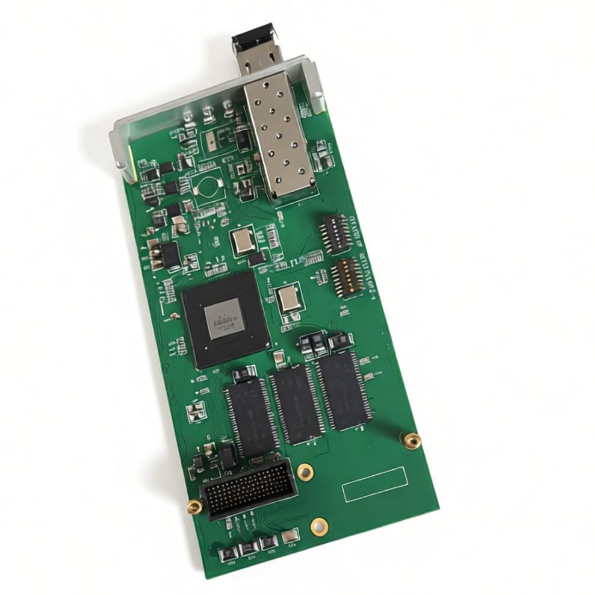

TH-XMC-210反射内存卡实物图

一、从军工走向更广阔的工业现场

反射内存技术诞生于军工领域，但其"微秒级确定性 + 强一致 + 抗恶劣环境"的特性，在电力、风电、轨道交通、核能等对实时性与可靠性要求同样苛刻的工业行业，同样大有用武之地。随着国产反射内存卡在宽温、加固、长距离传输等方向的成熟，反射内存在工业关键链路上的应用正在快速扩展。本文聚焦电力、风电、轨道交通等行业，梳理反射内存的具体应用场景与实践经验。

二、电力系统：高速保护与广域测量

电力系统对保护动作时间有严格时限要求，通信延迟的抖动可能直接威胁电网安全。反射内存在电力行业的主要应用包括：

高速保护与故障隔离。故障录波、线路保护、主变保护等装置需要在毫秒甚至亚毫秒级内完成状态同步与动作。反射内存的双环冗余与微秒级延迟，为保护装置间的指令与状态交互提供了可靠通道。工程对比显示，反射内存在紧急停机/跳闸指令传输上的时延，可较传统通信方式有数量级的改善。

广域测量系统（WAMS）。广域测量需要跨站点同步采集相量数据，各测量装置必须基于统一时间基准同步采样。反射内存网络可承载站间实时数据共享，配合时钟同步实现采样时刻对齐，为电网动态监测与稳定控制提供数据基础。

分布式保护测控一体化。变电站综合自动化系统中，多台测控装置需要共享开关状态、模拟量等信息。反射内存在站内或站间建立实时共享数据区，实现测控装置间的确定性数据交互，提高保护测控系统的一致性与响应速度。

三、风电：百米高空的微秒级同步

风电行业是反射内存近年快速渗透的新场景，最具代表性的应用是变桨系统的实时同步。风力发电机轮毂位于百米高空，变桨控制需要在极短时间内对多个桨叶实现同步动作，以保证载荷均衡与发电效率。

变桨同步的挑战：变桨系统需要多路桨叶位置指令的微秒级同步，任何一路滞后都会造成桨叶偏航、载荷不均甚至结构性损伤。反射内存的"写入即广播"特性，能让一个节点写入的三个目标位置（Pos1、Pos2、Pos3）在微秒级内同步到所有桨叶控制器；再配合全局同步中断，各控制器在中断触发下同时执行 PID 计算与 PWM 输出，实现完全同步的动作执行。有工程案例描述了这一"采集载荷 → 计算 IPC 策略 → 写入目标位置 → 发送全局同步中断 → 同步动作执行"的完整流程，延迟控制在微秒级。

风机主控与变流器协同。主控系统与变流器、偏航系统、状态监测系统之间，也可通过反射内存建立实时共享数据区，实现功率指令、运行状态、故障告警的确定性交互，替代传统的轮询或非实时通信。

远距离传输。风电场的场站与机群之间分布范围广，反射内存单模光纤可达 10 公里无中继传输，适合场站级分布式实时测控；多模光纤适合机舱内或近距离组网。

四、轨道交通：高可靠的运行控制

轨道交通（高铁、地铁）对通信的可靠性、确定性与抗干扰要求极高，反射内存的应用主要体现在：

列车运行控制系统。列控系统需要在极短周期内完成速度、位置、信号状态等关键信息的实时交换。反射内存的确定性延迟与双环冗余能力，为列控设备间的安全信息交互提供了可靠通道，其微秒级同步有助于缩短列车追踪间隔、提升线路运能。

牵引与制动协同控制。列车多节车厢的牵引、制动系统需要同步动作，反射内存可实现车厢控制单元间的数据强一致共享，避免牵引/制动响应不一致导致的冲动。

车辆健康管理与监测。列车的振动、温度、电流等监测数据通过反射内存实时汇聚，支撑故障诊断与预测性维护。

抗恶劣环境。轨道交通设备需适应宽温、振动、电磁干扰环境，应选用宽温（-40℃~+85℃）、加固型反射内存卡，满足车载/轨旁环境的可靠性要求。

五、行业应用的共性设计要点

综合电力、风电、轨道交通等行业的实践，反射内存在工业场景的应用有几点共性设计要点：

宽温与加固选型。工业现场环境多变，应选用工业级（-20℃~+70℃）或宽温军工级（-40℃~+85℃）板卡，并关注抗振动、抗电磁干扰能力。

冗余与自愈。关键链路采用双环冗余 + Bypass 旁路，保证单点故障不中断；配合光纤链路的自愈机制，实现长期不间断运行。

时钟同步集成。电力（相量测量）、风电（多机同步）、轨交（列控）都依赖统一时间基准，反射内存常与外部时钟同步（如北斗/GPS、IEEE 1588）配合使用，实现数据共享与时间对齐的"双同步"。

数据区规划。按"每节点写自己区"的原则规划共享内存，明确各设备的数据读写关系，保证数据一致性。

远程与分布式部署。远距离场站用单模光纤（10 公里），近距离机柜用多模光纤，合理规划光功率预算与链路质量监测。

六、与工业以太网/现场总线的协同

在工业场景，反射内存并非取代所有通信手段，而是与现有工业网络协同：反射内存承载硬实时关键链路（保护、同步、控制），工业以太网/现场总线承载诊断、配置、非实时业务。例如风电系统中，反射内存负责变桨同步等微秒级任务，Modbus/工业以太网负责状态查询与远程运维，两者各司其职、互补共存。

七、成本与收益的理性评估

反射内存硬件成本高于普通工业以太网，引入前应做理性评估：是否确有微秒级确定性需求？是否有多个节点强一致共享的实时数据？现有网络是否已成为性能瓶颈？对高速保护、变桨同步、列控这类"毫秒必争"的关键链路，反射内存带来的可靠性提升与风险降低，通常能覆盖其硬件投入；对非关键、低实时性业务，则不必引入。

八、一个跨行业的通用评估清单

为帮助读者快速判断自己的工业项目是否适合引入反射内存，可对照以下清单逐项自评：1）是否存在闭环控制或保护动作，要求通信延迟在微秒至亚毫秒级且抖动可控；2）是否有多个节点需要强一致地共享同一份实时数据；3）现有通信手段（现场总线、工业以太网）的延迟抖动是否已影响控制精度或触发过事故；4）是否需要对时同步与数据共享同时满足；5）部署环境是否要求宽温、抗振、长距离传输；6）关键链路是否需要双环冗余与故障自愈。若上述多数为"是"，反射内存值得纳入方案对比；若多数为"否"，则普通工业网络即可满足，不必增加成本。

九、结语

反射内存在电力、风电、轨道交通等行业的应用，是"军工级实时通信技术走向民用工业"的生动写照。它以微秒级确定性、强一致共享、双环冗余与宽温加固能力，为高速保护、变桨同步、列控等关键链路提供了传统工业通信难以企及的性能与可靠性。随着国产化产品的成熟与成本的下降，反射内存在工业关键实时场景的应用前景值得期待。
