反射内存卡在分布式仿真（HLA/DIS）与半实物仿真中的集成

反射内存卡在分布式仿真（HLA/DIS）与半实物仿真中的集成

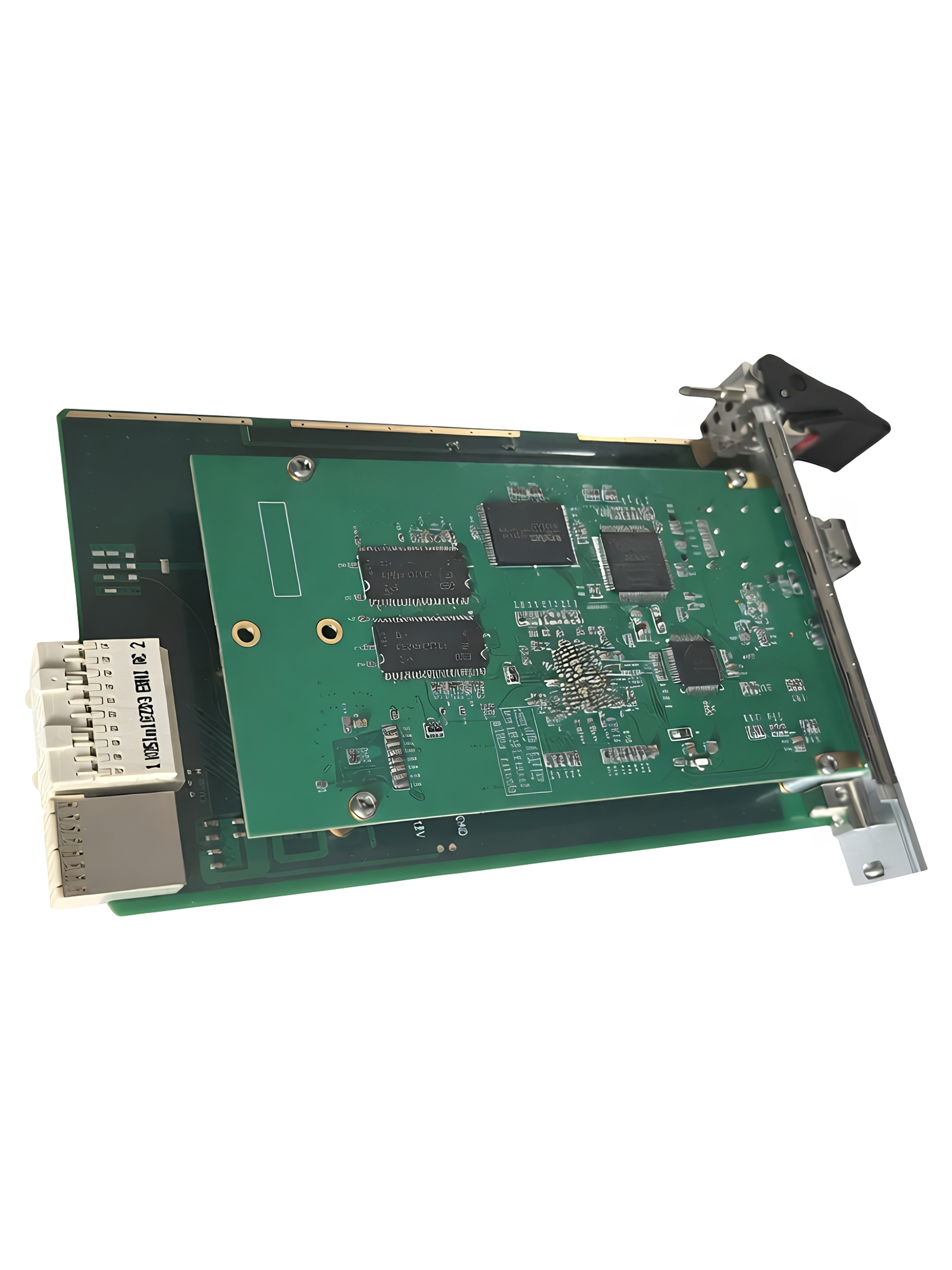

TH-PXIE-210反射内存卡实物图

一、分布式仿真的实时性之痛

分布式仿真系统（尤其是作战仿真、飞行训练、航电仿真）面临的共同难题是：多个仿真节点（飞行模型、视景、运动平台、雷达、红外、席位终端）必须在一个极短的仿真步长内协同推进，任何节点间的数据延迟或时序错位，都会导致仿真结果失真。传统的以太网 + TCP/IP 方案延迟高、抖动大，难以支撑硬实时闭环；HLA/DIS 这类分布式仿真标准主要解决"互操作与数据分发"的逻辑问题，并不天然提供微秒级确定性传输。反射内存网络，正是在这一背景下成为分布式仿真与半实物仿真（HIL）实时数据交互的关键使能技术。

二、反射内存如何满足仿真需求

反射内存网络为分布式仿真提供了内存级的实时数据共享通道：所有仿真节点通过反射内存卡接入统一的共享内存空间，任何一个节点写入数据，其他节点在亚微秒级即可读到最新值。仿真主循环的每一步迭代，各节点都能以确定性的方式同步获取全局状态，无需等待网络传输，从根本上解决了以太网仿真中的时序错位问题。

具体而言，反射内存为仿真系统带来四方面价值：确定性的帧同步（各节点在同一帧基准下读写状态）、微秒级的数据更新（模型参数实时可见）、极低的 CPU 开销（CPU 专注仿真计算而非网络处理）、以及多异构节点互联（不同总线、不同操作系统的仿真机无缝接入）。

三、与 HLA/DIS 的关系：互补而非替代

需要澄清一个常见误区：反射内存与 HLA/DIS 不是竞争关系，而是分工不同的两层。

HLA（高层体系结构，IEEE 1516） 定义分布式仿真的架构、联邦成员（Federate）交互规则、联邦对象模型（FOM）与运行时支撑（RTI），解决"仿真逻辑如何组织、对象如何互操作"。DIS（分布式交互仿真） 基于固定格式的 PDU 实现节点间协议级互操作，强调标准化。

反射内存则位于通信传输层，解决"数据如何在节点间实时可靠地传递"。两者可组合：用 HLA/DIS 定义仿真交互逻辑与数据结构，用反射内存在底层提供微秒级确定性传输通道。例如，某些系统用反射内存承载高频率、硬实时的数据流（飞控参数、传感器数据），用以太网承载 HLA 的 RTI 管理消息与低频交互，实现"实时数据走反射内存、管理逻辑走 HLA"的分层架构。

四、典型系统架构

一个基于反射内存的分布式仿真系统，典型的架构层次包括：

实时数据层：反射内存网络连接各仿真节点，承载高频率状态数据（姿态、位置、速度、传感器输出）的实时共享。各节点在共享区读写自己的数据区，通过中断或轮询获取其他节点状态。

时钟同步层：为满足帧同步与时序对齐，系统引入时钟同步机制（如基于反射内存广播中断的帧同步、或结合北斗/GPS 双模同步）。有系统通过反射内存广播中断实现各节点"同一时刻开始计算下一帧"，配合时钟同步实现微秒级时间对齐。

仿真逻辑层：HLA/DIS 联邦管理、仿真模型、交互逻辑在此层实现。反射内存的共享数据区与 HLA 的对象模型对应，将仿真对象的属性映射到共享内存区域。

管理交互层：以太网承载管理、监控、数据回放等非实时业务。

五、半实物仿真（HIL）中的集成要点

半实物仿真是反射内存最典型的应用场景：真实飞行控制计算机（或真实传感器）与模拟环境闭环运行，要求在微秒级内完成数据交换。

闭环控制周期：HIL 系统往往要求 1ms 甚至更快的仿真帧周期，反射内存的微秒级同步能力是满足这一要求的基础。有工程实测显示，某通用航电仿真平台端到端通信延迟平均 1.2 微秒、吞吐持续 160MB/s、时间同步精度 RMS 23 纳秒，充分满足硬实时闭环需求。

数据映射设计：真实设备与仿真环境的交互数据（控制指令、传感器激励、状态反馈）映射到反射内存共享区，注意数据格式、字节序、更新频率的一致性。

中断驱动同步：用反射内存广播中断实现"仿真步开始"的全局同步，各节点收到中断后在同一基准下采集与输出，避免帧间错位。

多模态数据融合：在雷达/红外复合制导等复杂 HIL 系统中，往往需要"反射内存网 + 光纤以太网"构建实时通信网络，整合异域部署的多个实验室资源，实现多模态仿真数据的低延迟、高可靠传输，并配合高精度时钟同步解决分布式节点的时空统一问题。

六、NI VeriStand 等平台的实践

在工程界，反射内存已成为分布式实时测试平台的"标配"。以 NI VeriStand 为代表的实时测试与验证平台，在构建分布式系统时普遍使用反射内存接口共享数据：为使分布式系统像一个整体运行，各组件系统之间通过反射内存共享数据，让不同部分协同工作。这类平台把反射内存封装为易用的数据共享接口，工程师无需关心底层细节即可搭建多机分布式实时系统。这从侧面印证了反射内存在分布式仿真生态中的成熟度与广泛接受度。

七、分布式联合仿真的时钟同步

多节点仿真最棘手的问题之一是时钟同步。各节点独立计时，若不统一，会导致"同一仿真时刻各节点看到的状态不一致"。

反射内存结合广播中断可提供"帧级同步"：主节点广播"帧开始"中断，各节点收到后同时推进。若要更高精度的时间戳对齐，可叠加外部时间同步（如北斗/GPS 双模同步、或专用时间同步网络）。有工程实测显示，反射内存结合时钟同步可实现时间同步精度 RMS 数十纳秒、最大偏差数十纳秒，足以支撑多数分布式仿真场景。

设计时应明确：仿真步长、时间戳粒度、同步误差容忍度，据此选择"纯广播中断同步"还是"广播中断 + 外部时钟"的加强方案。

八、数据一致性与冲突避免

分布式仿真中，多个节点同时更新同一对象的状态（如多传感器融合）时，需遵循前文所述的数据区规划与写权限分配：每个节点写自己的数据区，其他节点只读。对需要多节点协同的共享状态（如全局战场态势），通过序列号/时间戳判断新旧，必要时用标志位 + 多区缓存避免半更新。

九、结语

反射内存在分布式仿真与半实物仿真中的价值，在于它把"仿真节点间的数据同步"从网络问题变成了内存问题，从毫秒级、抖动的传输变成了微秒级、确定性的共享。它与 HLA/DIS 分层协作、与时钟同步结合、与真实设备无缝对接，构成了硬实时仿真的通信底座。对从事分布式仿真、HIL、武器系统集成测试的工程师而言，掌握反射内存在仿真架构中的集成方法，是构建逼真、可靠、可扩展仿真系统的关键能力。
