反射内存网络性能测试与调优实战

反射内存网络性能测试与调优实战

一、性能测试：别让"标称值"骗了你

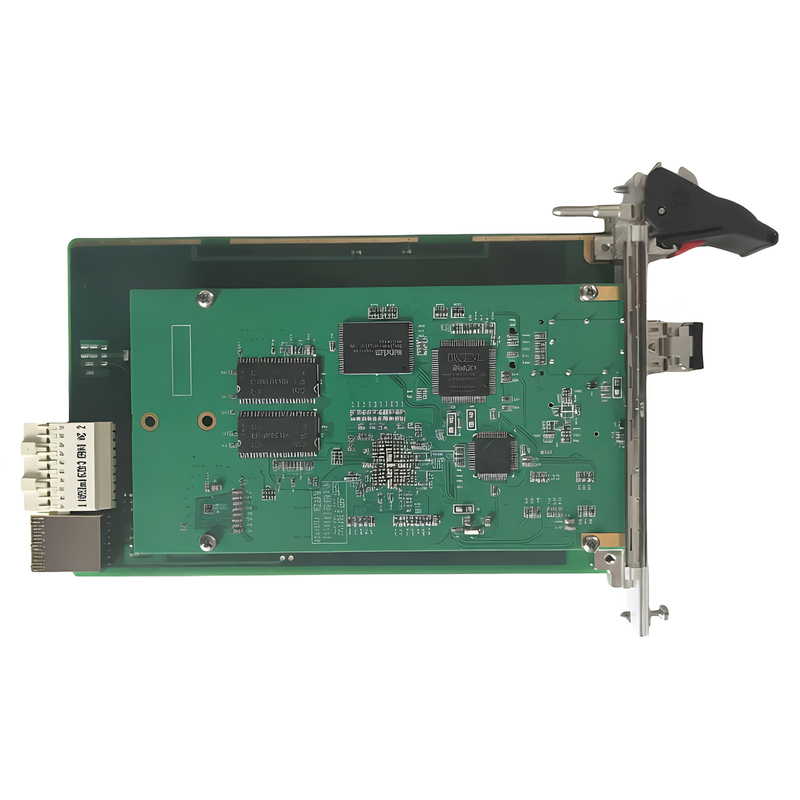

反射内存卡的数据手册会给出带宽、延迟等标称指标，例如非冗余模式 170MB/s、冗余模式 87MB/s、单节点转发延迟 400~800ns。但工程实践告诉我们：标称值是理想条件下的实验室数据，实际系统受包长、传输模式、CPU 负载、拓扑结构、光纤质量等多种因素影响，真实性能往往与标称值有差距。科学开展性能测试、掌握调优方法，是让反射内存发挥真实水平、满足系统实时性要求的关键环节。

二、延迟测试：测量方法与口径

延迟是反射内存最核心的指标。测量延迟需要注意口径一致：是节点间单程延迟还是往返延迟？是硬件转发延迟还是应用层端到端延迟？应用层延迟包含驱动开销、中断响应、任务调度等，必然大于硬件延迟，两者应分别测量、分别对待。

测量方法：常见做法是"时间戳回环"——节点 A 写入带时间戳的数据，节点 B 收到后原样写回，节点 A 记录往返时间，除以 2 得单程延迟。更精确的测量可用高精度计时器（如 TSC 寄存器、时钟同步后的时间戳）。要注意测量本身的开销（系统调用、内存访问）会污染结果，应多次采样取最小值与分布。

实测参考：有工程报告显示，基于反射内存的通用航电仿真平台端到端通信延迟平均 1.2 微秒、最大 3.7 微秒（99.9% 分位）。这个例子说明，硬件亚微秒延迟之上，应用层会有数微秒级的附加开销，设计系统时应以端到端实测值为准。

抖动（Jitter）：除平均延迟外，延迟的波动（最大-最小）同样重要，它决定了最坏情况的可预测性。反射内存在确定性方面的优势，正是体现在抖动极小、最坏情况可控上。测试时应记录延迟分布，验证最坏情况是否满足系统余量。

三、带宽测试：包长与模式的博弈

带宽测试的核心是理解"包长 × 传输模式"对吞吐的影响。反射内存每个数据包有效数据为 1~64 字节，小包传输时帧头开销占比大，有效带宽会显著下降；大包突发传输才能接近标称峰值。

测试方法：设计不同包长（4、8、16、32、64 字节）与不同数据块大小的测试，测量各组合下的有效带宽。用 DMA 突发模式测试大块数据吞吐，用 PIO 模式测试小包场景，分别记录。

实测参考：有工程实践通过 SG-DMA 优化，将反射内存带宽推至 208MB/s，几乎触达 2.125Gbps 光纤的物理极限（约 212.5MB/s，扣除 8b/10b 编码与帧头开销）。这个例子说明：正确使用 DMA 与批量传输，能把标称带宽的"水分"挤干，逼近物理极限。

CPU 占用率：带宽测试还应同步记录 CPU 占用率。PIO 模式大块传输会显著占用 CPU，DMA 模式则几乎零占用。测试的目标是找到"带宽与 CPU"的平衡点。

四、传输模式调优：PIO 与 DMA 的正确选择

反射内存支持 PIO（Programmed I/O）与 DMA 两种传输模式，正确选择是性能调优的第一步。

PIO 模式：CPU 逐字读写，延迟低、实现简单，适合小数据量、追求最低单次延迟的场景；但大数据量时 CPU 占用高。

DMA 模式：由板卡 DMA 引擎接管总线搬运数据，CPU 几乎零参与，适合大块数据高速传输。

调优建议：工程上常通过 API 设置 DMA 阈值（DMA Threshold）——小包走 PIO、超过阈值自动切 DMA，兼顾延迟与吞吐。阈值设置不当会导致：阈值过低→频繁切换/频繁中断，阈值过高→大块数据仍走 PIO 拖累 CPU。应通过实测找到最优阈值。对传输带宽远低于理论值、CPU 占用率过高等问题，优先检查传输模式与 DMA 阈值配置。

五、光纤链路与光功率预算

光纤物理层质量直接影响误码率与重传，进而影响实际带宽与稳定性。测试与维护时需关注光功率预算：

• 光纤衰减典型值：OM4 多模光纤约 2.5dB/km（850nm 波长）；每个 LC 连接头约 0.3dB；每个熔接点约 0.1dB；弯曲过度会额外增加衰减。

• 测试方法：用光功率计测发射端输出功率 Pt，再在接收端断开状态下测到达光强 Pr，计算链路损耗 Δ = Pt - Pr，与系统光功率预算比对。若余量不足，应检查接头污染、弯曲半径、光纤长度与质量。

现场测试四步走：测发射端输出 → 断开接收端测到达光强 → 计算链路损耗 → 比对预算余量。这一套方法能快速定位"光纤层面"的性能瓶颈。

六、拓扑与节点规模的影响

拓扑结构对延迟的影响不可忽视：环形拓扑下，数据逐跳传递，最远端节点延迟随节点数增长（若每跳约 2 微秒，32 个节点最远端约 60 微秒）；星型拓扑下，节点间延迟一致且不随节点数线性增长。测试时应在真实拓扑与真实节点规模下进行，而不是在最小两节点环境下测完就当作全系统指标。

节点增多还会增加广播流量竞争。测试应覆盖"满载"场景（所有节点同时通信），验证系统在最坏负载下仍满足延迟与带宽要求。

七、负载与并发测试

真实系统往往多个节点、多种数据流同时运行。性能测试应设计并发场景：多个发送节点同时写、多个接收节点同时读、中断与数据流同时发生，验证系统的并发处理能力与资源竞争表现。重点观察：高负载下延迟是否仍可控、FIFO 是否溢出、中断是否丢失、CPU 是否饱和。

八、一套完整的性能测试流程建议

第一步，基线测试：在两节点直连环境下，测量硬件转发延迟、PIO/DMA 各包长的带宽、端到端延迟与抖动，建立基线。

第二步，模式对比：对比 PIO 与 DMA、不同 DMA 阈值下的性能，确定最优配置参数。

第三步，规模扩展：逐步增加节点，在真实拓扑下复测延迟与带宽，观察随规模的变化曲线。

第四步，负载压力：设计满载与并发场景，验证最坏情况下的指标满足系统余量。

第五步，长时稳定性：连续运行数小时至数天，监测延迟分布漂移、误码、丢包、FIFO 溢出等，验证长期稳定性。

第六步，文档化：将测试环境、方法、结果与最优参数固化为文档，作为系统验收与后续维护的基准。

九、常见性能问题的调优清单

• 带宽远低于标称：检查是否误用 PIO 传大块数据 → 改用 DMA；检查 DMA 阈值 → 实测调优；检查包长 → 合并小包。

• 延迟抖动偏大：检查是否受系统调度影响 → 绑定 CPU/提高进程优先级；检查中断处理是否过长 → 精简 ISR；检查光纤链路 → 光功率测试。

• CPU 占用率过高：PIO 大块传输 → 改 DMA；高频轮询 → 改中断；中断风暴 → 设置合并阈值。

• 网络不稳定、偶发丢包：光纤接头污染/松动 → 清洁重插；光功率余量不足 → 检查衰减；散热不良 → 改善环境。

十、结语

反射内存性能测试与调优，核心是"用数据说话"：不迷信标称值，在真实拓扑与真实负载下测量延迟、带宽、抖动与 CPU 占用，通过合理选择传输模式、优化 DMA 阈值、保障光纤链路质量，让系统逼近硬件物理极限。掌握了这套"测-调-验"的方法论，反射内存才能从"可用"变成"好用"，为实时系统提供稳定可靠的性能底座。
