RK3588工控机配合算力卡扩展的技术拆解：从6TOPS到66TOPS的弹性方案

边缘算力选型参考 | 基于公开技术文档整理

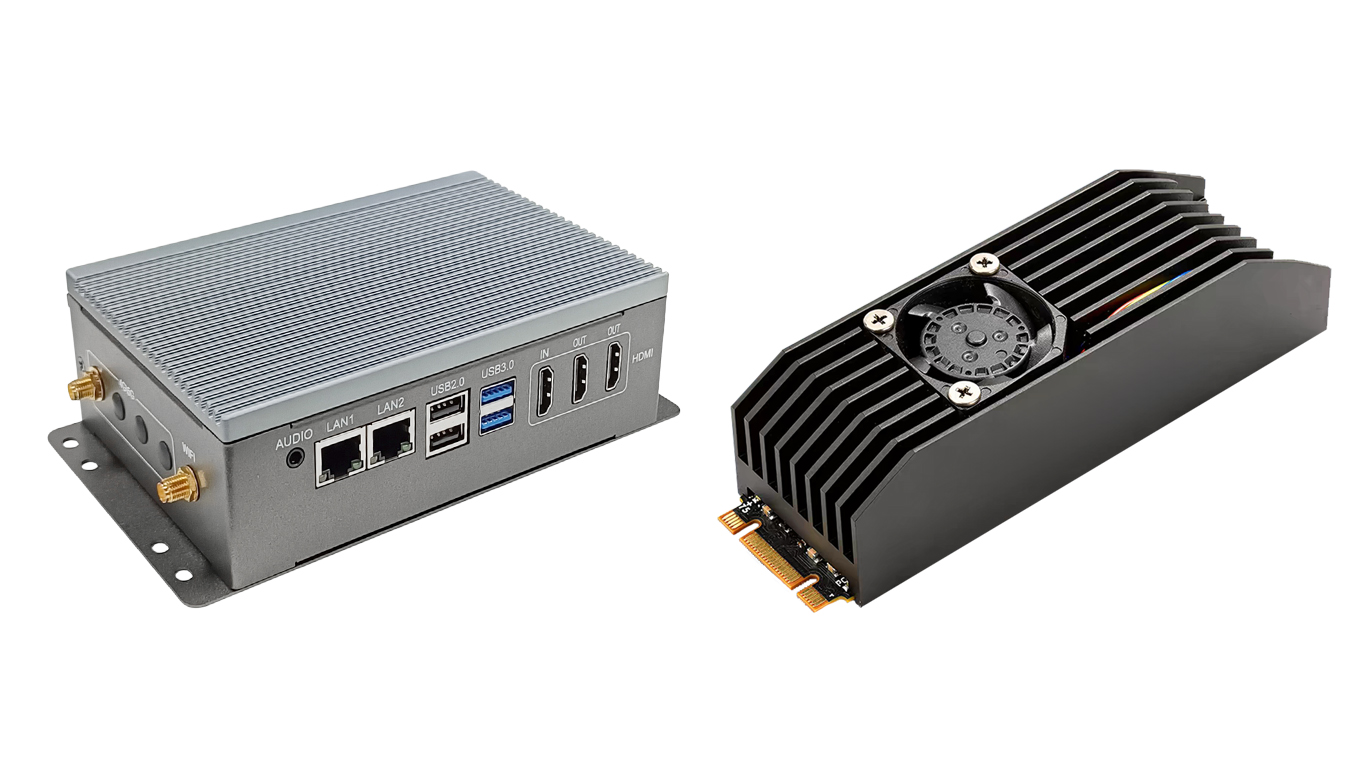

本文基于一款型号为NIS-5128的工控机展开，该机型搭载瑞芯微RK3588/RK3588J处理器，内置6TOPS NPU，通过M.2 Key B-M接口可扩展RK1820/28算力卡，单卡20TOPS，最多支持三卡叠加，总算力可达66TOPS。以下从算力方案、接口与扩展、环境与系统生态三个方面展开。

一、算力方案：基础NPU与可扩展算力卡的分层设计

NIS-5128的基础算力来自RK3588/RK3588J内置的NPU，INT8算力6TOPS，支持int4、int8、int16、FP16、BF16及TF32多种精度格式。该算力水平可满足轻量级目标检测、图像分类、异常识别等常规推理任务。

当应用场景涉及多路视频并行分析、高精度检测模型或大语言模型部署时，基础算力需通过扩展方式补充：

• RK1820/28算力卡：采用M.2 Key B-M接口接入，单卡INT8算力20TOPS，主供电3.3V（由M.2接口直接供电），无需额外供电线路或散热改造。最多支持三卡叠加，总算力为6TOPS（基础NPU）+ 60TOPS（三卡扩展）= 66TOPS INT8。
• 算力叠加的弹性：项目初期可仅使用工控机自带6TOPS算力，待算法复杂度提升或接入路数增加后，再逐步增配算力卡。硬件平台无需更换，软件环境保持不变。

三卡叠加后的总算力可承载7B参数级别的模型推理任务，支持LLM与VLM类应用在边缘侧部署。

二、接口与I/O：紧凑机身内的工业互联与扩展能力

NIS-5128在保持工业级防护水平的前提下，提供了较为完整的接口配置：

• 串口：6路，均配置3000Vrms隔离
• CAN：2路，隔离保护，最大速率1Mbps
• 数字I/O：16路DI + 16路DO
• 显示：1路HDMI输入，2路HDMI输出，可实现图像采集、推理分析与结果呈现的本地闭环
• USB：支持USB 3.0
• 扩展接口：
  • 1个M.2 Key M接口（PCIe 3.0 x2，支持NVMe SSD）
  • 1个TF卡槽
  • M.2 Key B-M接口（用于算力卡扩展）

这样的接口组合可对接工业相机、PLC、传感器、变频器及现场总线设备，同时满足视频采集、推理分析和本地显示的闭环需求。

三、存储与内存配置

• 内存：LPDDR4X，板载容量8GB / 16GB / 32GB可选
• 主存储：eMMC，板载容量64GB / 128GB / 256GB可选
• 扩展存储：1个M.2 Key M接口（PCIe 3.0 x2，支持NVMe SSD），1个TF卡槽

内存和存储容量可根据实际部署的模型规模和并发路数进行选配。

四、环境适应性与电源防护

• 电源输入：DC 9V ~ 36V宽压，内置反向及过压保护
• 工作温度：-40°C ~ 70°C
• 工作湿度：20% ~ 90%相对湿度，无凝露
• 安装方式：壁挂、DIN导轨、VESA

算力卡通过M.2接口固定于机内，不改变整机外形尺寸与安装方式，现有部署环境无需调整。这一设计使算力扩展不以牺牲工业可靠性为代价。

五、系统生态与推理框架适配

操作系统适配：默认运行Ubuntu，同时适配开源鸿蒙、银河麒麟、开源欧拉、统信UOS等国产操作系统。

推理框架兼容性：支持TensorFlow Lite、ONNX Runtime、OpenCV（含DNN模块）等主流推理框架，模型部署与迁移成本可控。

算力卡固件与驱动：基础NPU与算力卡的固件版本需保持一致。NPU驱动版本建议使用v1.7.0及以上。多卡环境下算力调度通过RKNN API指定设备ID实现，多路并行推理时建议采用多线程方式，每个线程绑定不同NPU设备。

应用场景参考

机器视觉检测：单条产线需要同时处理多路工业相机的实时画面。轻量检测模型在6TOPS算力下可运行，高精度缺陷检测网络对算力需求更高。66TOPS算力池可支撑多路高分辨率图像并行推理。1路HDMI输入与2路HDMI输出的配置，使图像采集、推理分析与结果呈现可在本地闭环处理。

工业机器人控制：视觉伺服、路径规划、碰撞检测等任务需要在毫秒级完成计算。算力扩展后，复杂轨迹计算与多传感器融合可在本地完成，响应时延不受网络条件制约。

医疗影像终端：CT、MRI及病理切片图像处理属于算力密集场景。该组合方案可作为传统专用图像工作站的紧凑型替代选项。

选型注意事项

• M.2接口Key类型需与算力卡匹配（Key B-M），选型前确认主板插槽物理规格
• 三卡叠加时需确认M.2插槽间距，两张卡之间建议至少预留5mm间隙
• 每张算力卡按3W~5W预留电源功耗余量
• 散热条件较差时需确认NPU温度，超过75°C会产生性能衰减

以上是对这款RK3588工控机配合算力卡扩展方案主要技术特征的整理。如果正在评估一个需要弹性算力配置的边缘计算项目，这些信息可作为初步比对的参考。实际选型时，建议根据算法复杂度、并发路数及模型参数规模确认算力卡数量。
