基于 ITU‑T G.812 标准的节点时钟测试方法与拓扑搭建

ITU‑T G.812是国际电信联盟电信标准化部门（ITU‑T）推出的同步行业规范，完整名称为《适用于同步网络中作为节点时钟的从时钟的定时要求》。该标准规定SDH/SONET同步网络内节点从时钟最低定时性能指标。它为同步网定时分发提供判定基准，控制数字传输、交换链路当中的抖动、漂移与帧滑动问题，保障各类通信业务稳定传输。

G.812罗列出节点从时钟多项核心参数：频率准确度、牵引入/保持/牵引出范围、噪声生成、噪声容限、噪声传递特性、短时瞬态响应以及长期保持性能。例如该类时钟长期保持状态下频率偏差需要优于±1×10⁻⁸；设备需要滤除上游参考时钟带入的抖动漂移，自身输出相位噪声也需要控制在较低区间。节点时钟充当定时中继单元，大量部署于交换站点、交叉连接设备等网络关键节点。

从同步网层级架构来看，G.812时钟部署在G.811铯原子基准时钟下级，充当二级、三级从时钟，搭建主从式定时链路。国内通信行业标准参照该国际规范，《YD/T 1012数字同步网节点时钟系列及其定时特性技术规范》定义节点时钟性能指标；《YD/T 1011数字同步网独立型节点从钟设备技术要求及测试方法》细化整套测试流程，服务设备研发、现场部署工作。

总的来说，ITU‑T G.812是传统同步数字网络的核心准则，为电路交换网络提供定时分配依据；该标准和分组网同步规范共同搭建起现代通信网络多场景定时体系。

测试的必要性

针对符合G.812规范的时钟设备开展标准化检测，可以核验节点从时钟的频率精度、噪声容忍度、保持特性等性能是否达标。定时参数检测决定数字同步网运行品质，也是设备互通、同步链路稳定运行的基础条件。

测试拓扑图

下文展示三项常规项目测试拓扑：

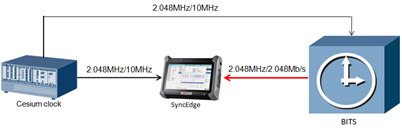

图1频率准确度测试

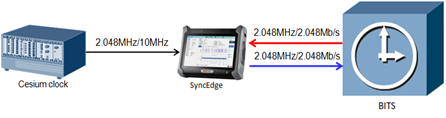

图2牵引入 / 保持入范围测试

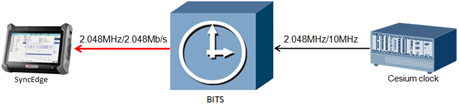

图3 抖动产生测试

测试设备选型分析

依照G.812检测项目，传统测试环境需要多台独立仪表协同工作，包含基准定时源、频率综合装置、相位噪声分析仪、时间间隔测试仪。多仪器组网搭建测试环境流程繁琐、硬件投入偏高，同时对操作人员专业能力有着较高门槛，拉长测试周期。

市面上集成式时频分析仪能够整合多项测试仪表功能。以SyncEdge时频同步分析仪为例，设备可外接铯原子钟参考源，单机即可覆盖G.812标准下全部测试项目；以此简化测试组网结构，降低设备调试门槛，缩减测试周期与硬件搭建成本。
