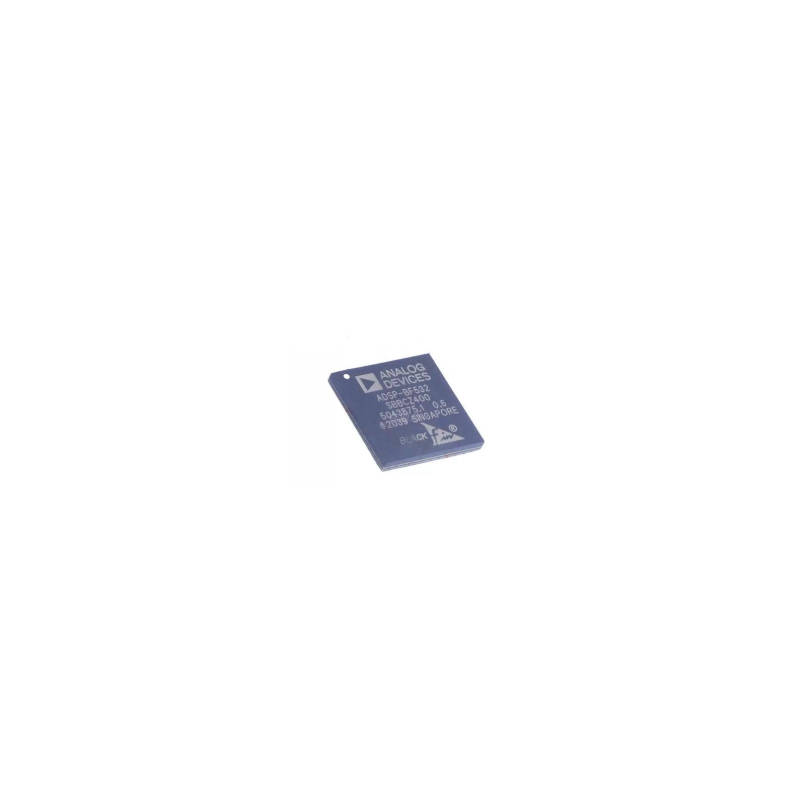

ADSP-BF532SBBCZ400，400MHz 低功耗工业 Blackfin DSP

ADSP-BF532SBBCZ400

电气特性

供电分三域：内核 VDDINT 典型 1.2V（0.8~1.2V），IO/ RTC VDDEXT 1.75~3.6V，芯片 IO 耐压最高 3.8V。

主频规格：最高 400MHz CCLK，外设 SCLK 最大 133MHz，由 0.5~64 倍可编程 PLL 倍频生成。

功耗电流：400MHz 标准工况内核典型电流 152mA；冬眠模式 IO 漏电流仅 50~100μA。

工作温度：160 球 CSP_BGA 封装，工业级 - 40℃~+85℃，最大结温 105℃。

极限耐压：VDDINT 最大 1.45V，VDDEXT 最大 3.8V，输入引脚不能超过 - 0.5~3.8V 区间。

IO 电气：3.3V 供电时输出高电平≥2.4V、低电平≤0.4V，单引脚输入电容 4~8pF。

时钟输入：外部 CLKIN 周期 25~100ns，高低电平最小脉宽均 10ns，支持片内 32.768kHz RTC 晶振。

电源管理：内置 50mV 步进可调片内稳压器，支持全速 / 活跃 / 休眠 / 冬眠四档功耗模式。

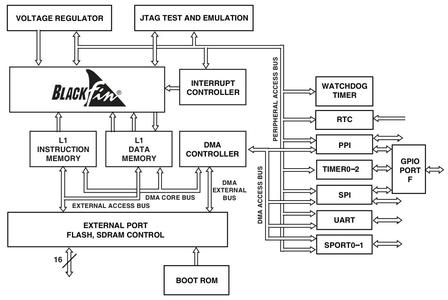

外部存储接口 EBIU

1. SDRAM 控制器：兼容 PC133，最大 128MB 16 位 SDRAM，每行保持打开提升效率；
2. 异步存储控制器：4 个独立 1MB 存储块，直连 Flash/ROM/SRAM/ 内存映射 IO，时序全可编程；
3. 内存 DMA：2 组独立通道，无需 CPU 干预完成内外存大块搬运，支持 1D/2D 二维传输（视频解交织核心）。
