西门子 S7-1200 / 1500 标签通讯 测试工具

S7CommPlus GUI 浏览器---直接读取西门子S7-1200/1500变量

功能特性

• 连接西门子 S7-1200 / S7-1500 / S7-1507S F 系列 PLC
• 浏览和监控 PLC 中的变量 / 标签（数据块、输入、输出、中间变量、定时器、计数器）
• 支持读取和写入数据，覆盖 Bool / 整数 / 浮点 / 字符串 / 时间等 18 种数据类型
• 支持 TLS 加密通信（S7-1500 V2.9+ / S7-1200 V4.5+ 起）
• 多变量监控表，周期轮询实时刷新，采样周期 500ms ~ 5000ms 可调
• 多格式显示：自动 / 十进制 / 十六进制 / 二进制（支持 0x / 0b 前缀输入）
• 完整的操作日志，按级别着色区分，支持复制 / 清空
• 友好的中文图形界面，无需安装，单文件绿色运行

0系统要求

PLC 硬件 / 固件

注：TLS 加密通信需要 S7-1500 V2.9+ / S7-1200 V4.5+，旧固件走 Legacy 非加密登录。

PC 运行环境

注：首次运行 Windows 可能弹出 SmartScreen 警告，点"仍要运行"即可。

1功能概览

🔌

PLC 连接

支持 S7-1200 / S7-1500 / S7-1507S，含 TLS 加密通讯

🌲

变量树浏览

自动加载 PLC 符号树，按 DB / 变量层级展开

读

单变量读写

读取/写入任意符号变量，支持十/十六/二进制格式

监

变量监控表

多变量周期轮询，实时刷新值，可调采样周期

📋

操作日志

记录读写操作、错误信息，支持复制/清空

ℹ️

诊断信息

显示设备型号、固件版本、协议版本等连接信息

2界面布局

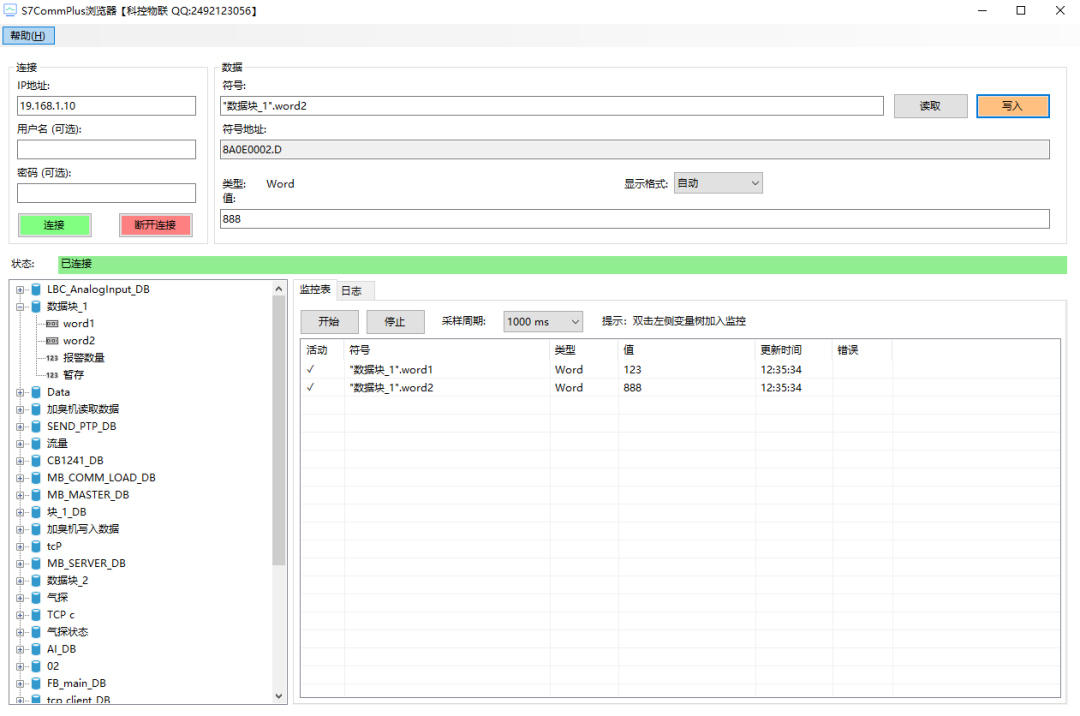

主窗口分为四个区域：顶部菜单、连接区、数据操作区、底部变量浏览/监控区。

主窗口 — 监控表页（未连接状态）

3快速开始

连接 PLC 并读取变量

1. 输入 IP 地址在左上角「连接」区输入 PLC 的 IP（如 192.168.1.10）
2. 点击「连接」绿色按钮，连接成功后状态栏显示「已连接」
3. 展开变量树左侧树形列表自动加载，展开数据块查看变量
4. 单击变量节点符号名自动填入「数据」区，符号地址和类型自动显示
5. 点击「读取」值显示在「值」文本框中，格式由下拉框决定

4读写操作

读取单变量读取

在「数据」区输入符号名（或在变量树单击选中），点击「读取」按钮。值显示在下方文本框，同时日志页记录操作。

写入单变量写入

先读取一次确认变量类型 → 修改「值」文本框 → 点击「写入」。写入成功后自动重新读取，确认 PLC 侧实际值。

⚠ 注意写入前请确认变量类型和取值范围，错误的值可能导致 PLC 异常。

显示格式切换

「显示格式」下拉框支持四种格式（仅对整数类型生效）：

提示：写入时也支持直接输入 0x或 0b前缀，会自动识别并覆盖下拉框选择。

5变量监控表

监控表用于同时监视多个变量的实时值，类似 TIA Portal 的变量监控表。

使用步骤

1. 连接 PLC确保已连接
2. 双击变量树叶子节点双击具体变量（如 word1），自动加入监控表
3. 自动开始轮询加入第一个变量后自动启动，默认 1000ms 周期
4. 查看实时值监控表「值」列实时刷新，「更新时间」列显示最近刷新时刻

监控表列说明

采样周期

监控表顶部下拉框可选：500ms / 1000ms（默认）/ 2000ms / 5000ms。切换后需点「停止」再「开始」生效。

右键菜单与快捷键

移除选中变量

自动保护连续 5 次轮询失败时自动停止，避免无意义重试。查看日志页了解失败原因。

6日志

日志页记录所有操作和系统事件，按级别用颜色和图标区分。

日志页 — 显示读取/写入操作记录

快捷操作Ctrl+C复制选中行 · Ctrl+A复制全部 · 右键「清空日志」清空列表。鼠标悬停可查看完整日志文本。

7关于

菜单「帮助 → 关于」打开关于对话框，显示版本号、版权信息和 GitHub 仓库链接。

关于对话框 — 版本号格式为 主版本.年.月日.时分

© 2026 科控物联 · 基于开源项目 S7CommPlusDriver
