FAQ CST 035：如何使用Trans-Cosimulation仿真S参数

背景描述：对于多天线仿真，当我们想求解带匹配电路的S参数时，使用电路的S-Parameter task需要求解完整的S参数矩阵。但Trans-Cosimulation支持只仿真带匹配电路部分天线的S参数，而不需要求解完整的S参数矩阵。

下面，我们以三个简单的偶极子天线来显示使用Trans-Cosimulation仿真S参数的设置方法。


1.在Schematic界面，添加一个新的Trans task。

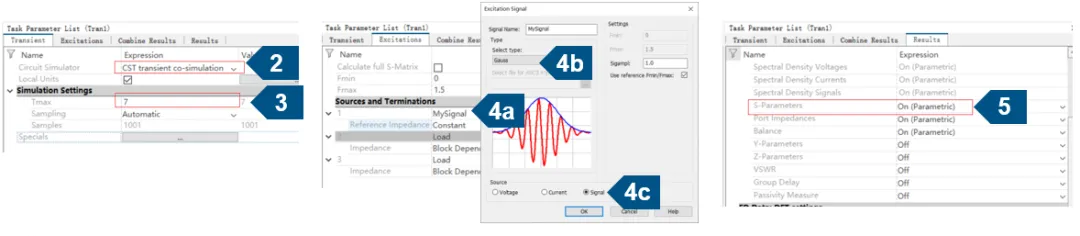

2.在任务参数窗口中，选择CST transient co-simulation。

3.根据时域求解器的衰减时间，Tmax设置时间。（Tmax需要提前评估，建议将端口衰减时间设置为Tmax）

4.设置端口1的激励信号为“Gauss”，类型为Signal。端口2、3处于负载状态。

5.在Results窗口中，检查S-Parameters是On (Parametric)。最后点击Update运行仿真任务。

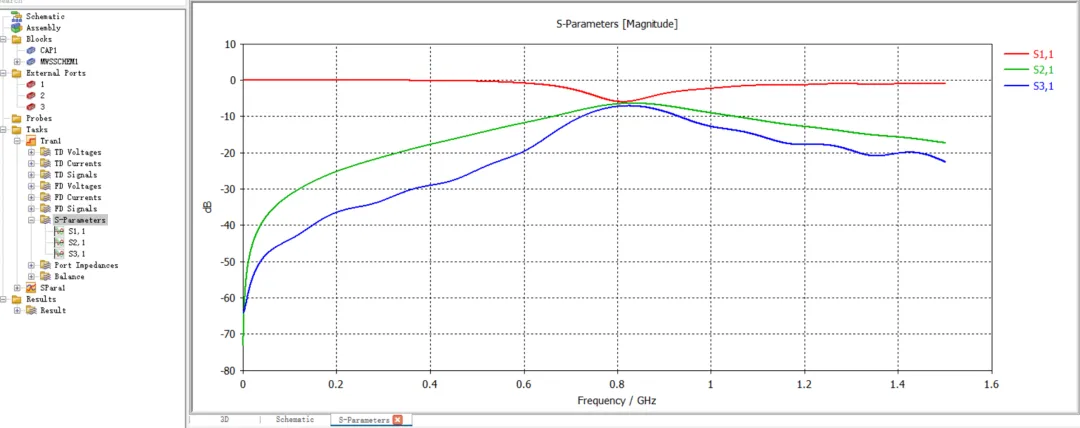

仿真完成后，点击S parameter 查看仿真结果。

此时，我们通过Trans-Cosimulation，实现了只仿真带匹配电路单天线的S参数，而不需要求解完整的S参数矩阵。

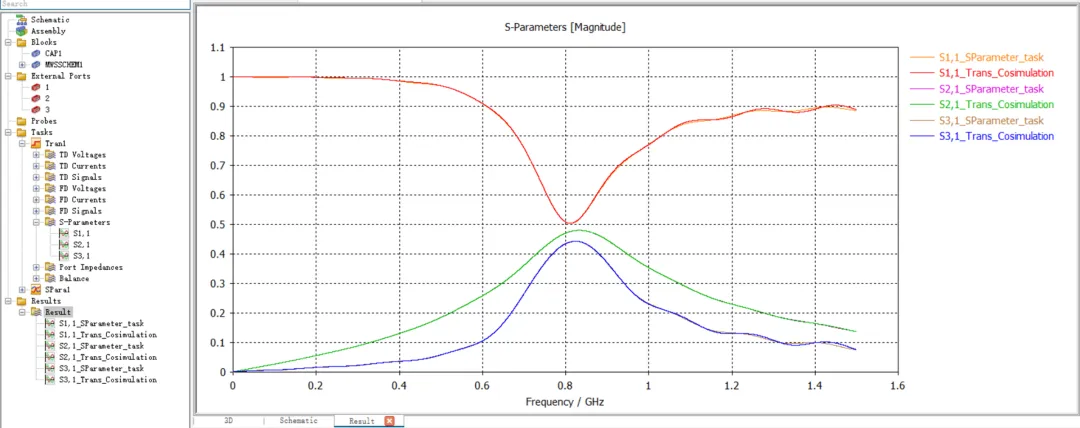

最后，我们可以再创建一个S-Parameter Task。对比两种方式S参数结果是一致的。
