Agilent/keysight N6705B/N6705C的各项特征？

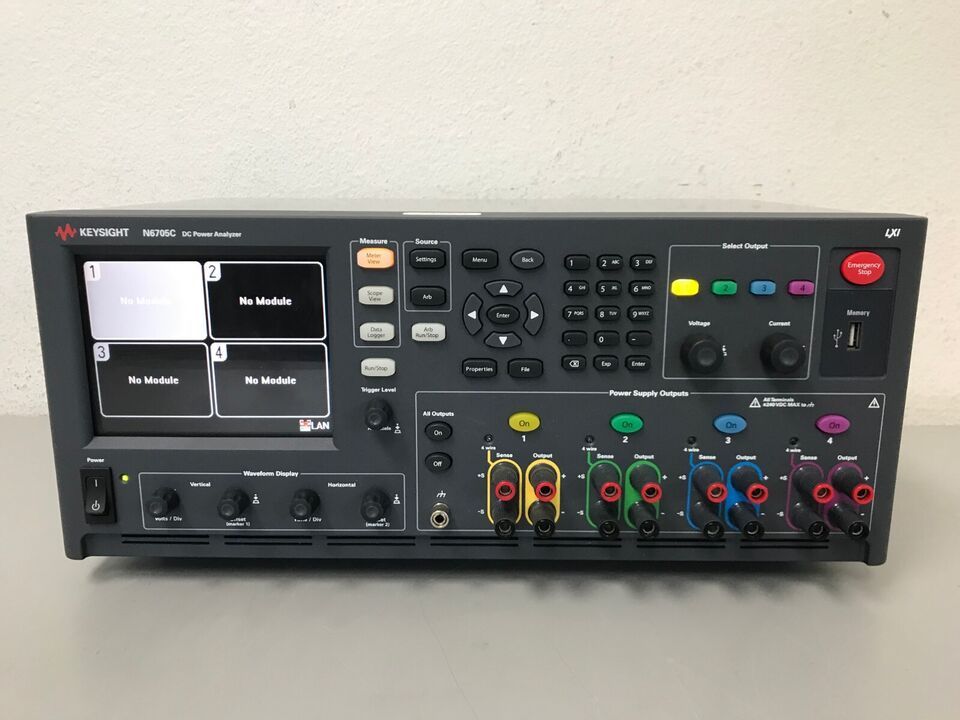

安捷伦Agilent/Keysight N6705B 是德 N6705C 直流电源分析仪

一、基础定位与核心概述

N6705C 为NP2代 4插槽模块化直流电源分析仪主机，替代老旧N6705A/B，总功率上限600W，单台集成：4路可编程直流源+高精度DMM+示波器+任意波形发生器AWG+高速数据记录仪，专为IoT、消费电子、电池、5G模块动态功耗测试研发 。

- 机箱规格：4U机架高度，台式/机架两用

- 插槽：4个独立模块槽位，模块单独选配（兼容全部N6700系列30+款模块）

二、整机硬件核心参数

1. 供电与功率

- 整机最大总输出功率：600W（4个模块功率之和不可超600W）

- 输入市电：100–240V 50/60Hz

2. 测量精度（全系模块通用基准）

- 电压测量：0.025%读数 + 50μV，18bit ADC

- 电流测量：0.025%读数 + 8nA，18bit ADC

- 纹波噪声：基础模块≤4.5mVpp

3. 五大一体化功能指标

1. 高精度万用表DMM

每通道独立四线制Sense远端采样，实时显示V/I/P/Min/Max/Avg

2. 内置示波器Scope

采样率200kSa/s，存储深度512k点，18bit垂直分辨率；4通道波形同步捕获，可看上电冲击、休眠微电流动态曲线

3. 任意波形发生器AWG

带宽最高100kHz，单波形64k点；模拟电池压降、浪涌、脉冲负载、快充波形

4. 高速数据记录仪Data Logger

采样间隔20μs ~ 60s，单记录最大500M组读数；长时测待机功耗、电池续航

5. 多象限源载一体

- N678xA SMU模块：2/4象限，既能供电又能吸收电流（模拟放电负载）

- N679xA负载模块：纯电子负载，100W/200W档位

4. 接口通讯（后板）

- LAN（LXI C类）、USB、GPIB、数字IO触发

- 支持SCPI程控，兼容BenchVue/14585A电源分析软件

- 前面板USB可导出波形、日志数据

三、显示与操作界面

- 彩色大屏，四种显示模式一键切换：

1. 仪表视图：4通道总览/单通道详细功率读数

2. 示波器视图：V/I波形同步绘图，带光标测量

3. 数据记录视图：长时间趋势曲线

4. Arb波形预览：自定义波形编辑预览

- 硬件急停按钮、独立通道输出开关、4路彩色区分接线端子+Sense四线端子

四、兼容模块分类（N6700全系列通用）

1. 基础直流源模块（经济型供电）

50W/100W/300W，电压最高150V，电流最大50A，适合常规供电

2. 高性能源模块（低纹波、快响应）

50–500W，60V/50A，动态响应快，适合射频、处理器上电测试

3. 精密SMU源测单元（微电流低功耗）

N6781A/82A/83A/84A，20W，nA级测量；测IoT休眠、穿戴设备微安级静态电流

4. 电子负载模块（耗电模拟）

N6791A(100W)/N6792A(200W)，吸收DUT电流，模拟电池放电、持续负载

五、N6705C vs N6705B/A 关键升级

1. 固件独立不互通，C代性能、采样速度、存储深度全面提升

2. 日志存储容量大幅扩容，支持更长时间续航测试

3. 界面优化，波形光标、统计计算功能增强

4. 数字IO触发时序精度提升，自动化测试稳定性更好

5. 兼容原有全部N6700模块，老模块可直接移植使用
