振动分析工程师拿到频谱图，第一步看什么？

收到频谱图，有经验的工程师看五分钟能大致判断方向，没经验的工程师看五个小时也可能绕不出来。差异不在看的时间，在看的顺序。

一、不从频谱图开始

拿到数据的第1步，不是打开频谱图，而是先问清楚三件事：

• 设备参数：额定转速是多少？有几个轴承？主要旋转部件（齿轮、叶轮、联轴器）的齿数或叶片数？
• 工况：数据是在什么负荷下采集的？和上次采集时工况一致吗？
• 变化时间：振动从什么时候开始变化？有没有对应的操作节点（换件、大修、工艺调整）？

这三个问题的答案，决定了频谱图里哪些频率值得重点关注。没有设备参数，特征频率无法计算；没有工况记录，不同工况下的数据不能直接比较；没有时间轴，无法判断是突变还是渐变。

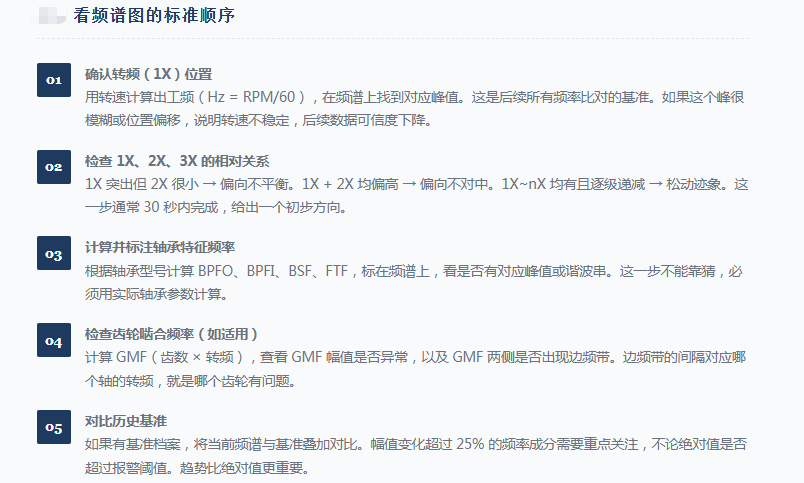

二、看频谱图的标准顺序

01

确认转频（1X）位置

用转速计算出工频（Hz = RPM/60），在频谱上找到对应峰值。这是后续所有频率比对的基准。如果这个峰很模糊或位置偏移，说明转速不稳定，后续数据可信度下降。

02

检查 1X、2X、3X 的相对关系

1X 突出但 2X 很小 → 偏向不平衡。1X + 2X 均偏高 → 偏向不对中。1X~nX 均有且逐级递减 → 松动迹象。这一步通常 30 秒内完成，给出一个初步方向。

03

计算并标注轴承特征频率

根据轴承型号计算 BPFO、BPFI、BSF、FTF，标在频谱上，看是否有对应峰值或谐波串。这一步不能靠猜，必须用实际轴承参数计算。

04

检查齿轮啮合频率（如适用）

计算 GMF（齿数 × 转频），查看 GMF 幅值是否异常，以及 GMF 两侧是否出现边频带。边频带的间隔对应哪个轴的转频，就是哪个齿轮有问题。

05

对比历史基准

如果有基准档案，将当前频谱与基准叠加对比。幅值变化超过 25% 的频率成分需要重点关注，不论绝对值是否超过报警阈值。趋势比绝对值更重要。

三、工程师和非工程师判断的差异在哪里？

不是学历，不是经验年数。核心差异在于：工程师知道每个频率背后的物理来源，看到频谱峰值能对应到具体零件的运动；非工程师看的是峰值高不高，但不知道高在哪个频率上意味着什么。

ISO 18436-2 国际注册振动分析师认证的考核重点之一，就是根据频谱数据识别故障类型——不是凭经验猜，而是从物理机理推断，再用数据验证。

四、GOC 的诊断报告为什么不只给一个「正常/异常」结论？

因为「异常」不是结论，是起点。报告需要告诉工程师：哪个频率异常、异常幅度是多少、对应什么零件、应该采取什么措施、下次复测时间建议。只给异常/正常的报告，对维修决策没有实际帮助。

同一台设备，两家服务商给出了不同的诊断结论，怎么判断谁对？

要求每家提供原始频谱数据和计算过程，而不只是结论。正确的诊断必须能够说明：是哪个频率异常、计算特征频率时用了什么参数、结论是如何从数据推导出来的。无法提供完整数据支撑的诊断结论，可信度存疑。

振动 Overall 值达标，但频谱上有某个频率峰值很突出，要不要处理？

要结合频率性质判断。Overall 值是宽频段总能量，单个频率的局部异常可能被其他频段的低振动稀释，整体达标但局部有问题的情况确实存在。如果突出的频率对应轴承特征频率或齿轮啮合频率的谐波，建议认真对待，加密监测频率或安排专项检查。

GOC 测控使用仪器

VMI VIBER X5 MK III · 瑞典进口高精度振动分析仪

• FFT 25,600 线高分辨率，相邻特征频率清晰区分，不漏诊
• 三通道同步采集，相位数据可靠，不对中诊断精度有保障
• 配套 SpectraPro 软件内置轴承库，自动标注特征频率，减少人工计算误差
• GOC 为 VMI 中国总代理及指定售后服务中心，仪器有完整校准溯源记录
