【Matlab】三角函数的周期性图像可视化（附完整MATLAB代码）

三角函数的周期性图像可视化

• 前言
  • 三角函数:
  • MATLAB对三角函数的理解和帮助:
• 正文
• • 思考步骤
• 代码实现
• 结果

前言

三角函数:

三角函数是数学中一类描述角度和周期性变化的特殊函数。常见的三角函数包括正弦函数

，余弦函数

、正切函数

，余切函数

，正割函数

和余割函数 (csc) 。这些函数与直角三角形的角度有关，因此它们在几何学、物理学、信号处理、振动学等各个领域中都有广泛的应用。

具体来说:

• 正弦函数 (sin)：描述一个角的正弦值，其图像呈周期性波动，振幅在-1到1之间。
• 余弦函数 (cos) : 描述一个角的余弦值，也具有周期性波动，与正弦函数相位差 90 度。
• 正切函数 (tan)：描述一个角的正切值，通常用于处理与角度相关的问题。
• 余切函数 (cot) : 描述一个角的余切值, 是正切函数的倒数。
• 正割函数 (sec)：描述一个角的正割值，是余弦函数的倒数。
• 余割函数 (csc)：描述一个角的余割值，是正弦函数的倒数。

MATLAB对三角函数的理解和帮助:

以下是MATLAB对三角函数的理解和帮助:

1. 内置三角函数： MATLAB提供了内置的三角函数，如sin、cos、tan等。这些函数可以直接用于计算三角函数的值。
2. 可视化工具：使用MATLAB的绘图工具，如 'plot ‘和’surf’，可以轻祛地可视化三角函数的图隐，以便更好地理解它们的周期性和振幅。
3. 符号计算: MATLAB支持符号计算工具箱，可以进行符号性的三角函数运算，有助于推导和分析。
4. 数值计算：MATLAB提供了丰富的数值计算工具, 可以对三角函数进行数值积分、微分、优化等㩄作。
5. 信号处理：在信号处理中，三角函数常常用于分析和合成信号。MATLAB提供了信号处理工具箱，方便处理与三角函数相关的信号。
6. 模拟和建模：在控制㒸统、电路等领域，MATLAB的Simulink工具箱可以用于建模和模拟包含三角函数的动态柔统。

正文

使用正弦函数作为三角函数的例子，并在循环中改变相位，以演示相位对函数图像的影响。你可以根据需要修改振幅、频率和使用不同的三角函数。运行代码后，观察图形窗口中的动态效果，相信代码能够帮助各位读者对三角函数有更加深刻的理解。

思考步骤

1. 定义时间范围和步长： 使用 linspace 函数创建一个包含

个点的时间向量

，范围为

到

。

1. 初始化振幅、频率和相位：设置初始振幅为1，频率为1，相位为0。
2. 创建MATLAB图形窗口：使用 figure 创建一个新的MATLAB图形窗口，用于显示动态变化的三角函数图像。
3. 循环演示不同相位下的三角函数：使用 for 循环迭代相位值，从

到

，步长为

。在每次迭代中，计算正弦函数的值，根据当前的振幅、频率和相位。使用 plot 函数绘制三角函数图像，设置线宽度为2。

1. 设置图形标题和标签：使用title、xlabel和ylabel设置图形的标题、

轴标签和

轴标签。

1. 设置坐标轴范围：使用axis函数设置

轴和

轴的显示范围，确保图形在动态变化过程中不会超出范围。

1. 暂停一小段时间：使用pause函数在每次迭代之间暂停一小段时间

，以使图形能够动起来。

1. 清除当前图形：使用clf函数清除当前图形，以准备下一次迭代的绘制。
2. 结束循环：循环结束后，动画效果展示了不同相位下三角函数图像的变化。

代码实现

% 定义时间范围和步长
t = linspace(0, 4*pi, 1000);

% 初始化振幅、频率和相位
amplitude = 1;
frequency = 1;
phase = 0;

% 创建MATLAB图形窗口
figure;

% 循环演示不同相位下的三角函数
for phase = 0:pi/20:2*pi

    % 计算三角函数值
    y = amplitude * sin(frequency * t + phase);

    % 绘制图形
    plot(t, y, 'LineWidth', 2);

    % 设置图形标题和标签
    title('周期性三角函数演示');
    xlabel('时间');
    ylabel('函数值');

    % 设置坐标轴范围
    axis([0, 4*pi, -1.5, 1.5]);

    % 暂停一小段时间，使图形动起来
    pause(0.1);

    % 清除当前图形，以便下一次迭代
    clf;
end

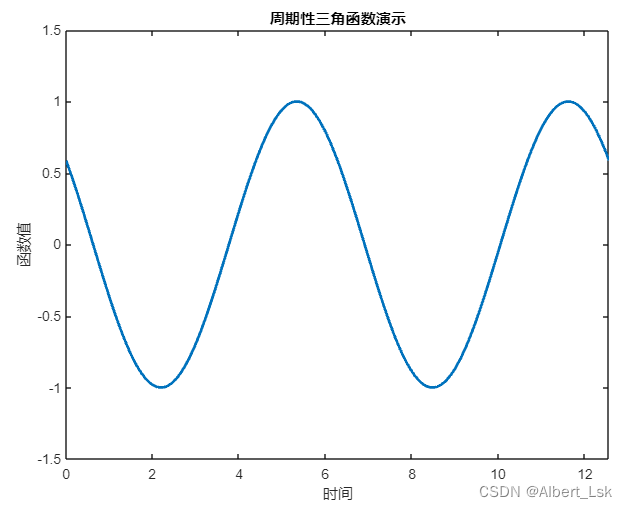

结果

在这里插入图片描述
