以太网MDC,MDIO振铃问题分析以及解决策略

原创
作者头像
苏州秬联电子科技有限公司
发布2026-06-16 09:57:49
发布2026-06-16 09:57:49
900
举报

1 问题描述

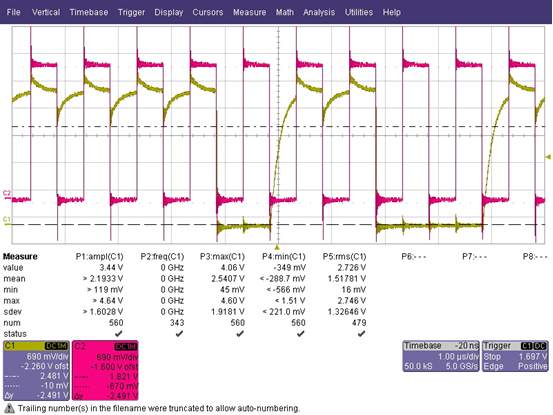

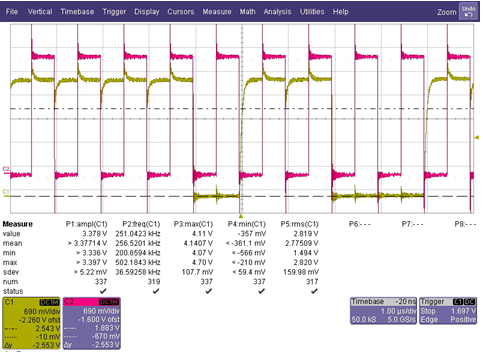

产品开发样机转测试过程中,测试出MDIO信号存在振铃现象,最初始的测试波形如下图,其中红色的为MDC时钟信号,黄色的为MDIO信号。

从测试结果可知,MDIO在MDC信号上升和下降沿时会有一个过冲和跌落,会跌到2.5V左右,而根据RTL8376的datasheet,其输出的逻辑高电平最小需要满足2.7V,测试部判为测试不通过。

2 原因分析

分析MDIO和MDC信号,MDC信号在上升和下降沿时,有过冲现象,MDIO信号正好也在MDC的上升和下降沿时会发生电压上冲和跌落的现象,初步断定是由于MDC信号在MDIO线上造成了串扰,再看PCB走线,MDIO和MDC之间的走线很近。只有5mil,很容易造成串扰。

3 调试过程以及解决方法

3.1 对MDIO信号线整改

3.11

首先考虑到是对MDIO线这边进行整改,参考DEMO原理图的设计,在MDIO线上没有串接电阻和预留对地电容,在MDIO线上只有4.7K的上拉电阻,而其他方案交换机的设计都在MDIO线上串接了一个电阻,割线线在MDIO线上串接了一个33R电阻,没有效果。

3.12

将上拉电阻改小为1K,测试结果如下图,调小上拉电阻只能使得MDIO上升更快,并不能降低振铃幅度。

3.13

在MDIO信号线上增加对地电容,其原理是通过电容的储能作用,能够较少信号线上的电压的过冲和跌落。

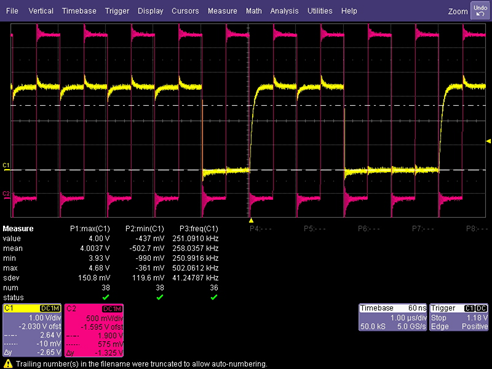

MDIO上拉电阻为1K,加一个对地18pF电容
MDIO上拉电阻为1K,加一个对地18pF电容

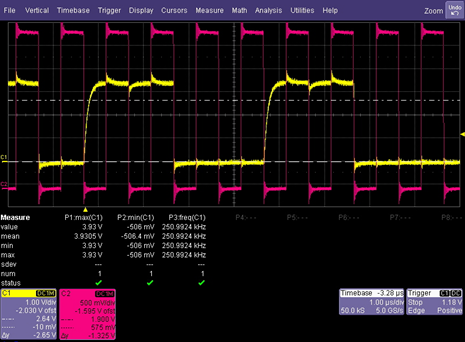

MDIO上拉电阻为1K,加一个对地47pF电容
MDIO上拉电阻为1K,加一个对地47pF电容

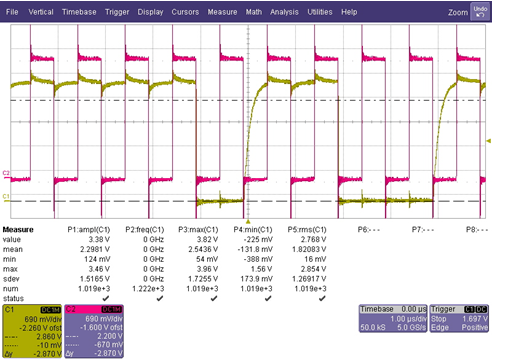

MDIO上拉电阻为1K,加一个对地100pF电容
MDIO上拉电阻为1K,加一个对地100pF电容

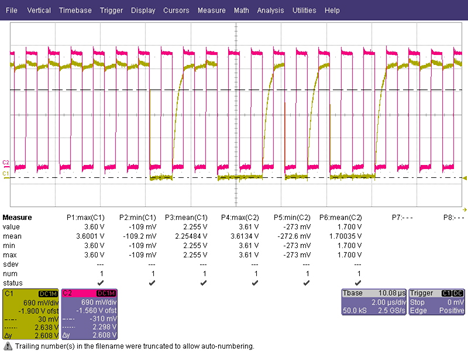

MDIO上拉电阻为1K,加一个对地150pF电容
MDIO上拉电阻为1K,加一个对地150pF电容

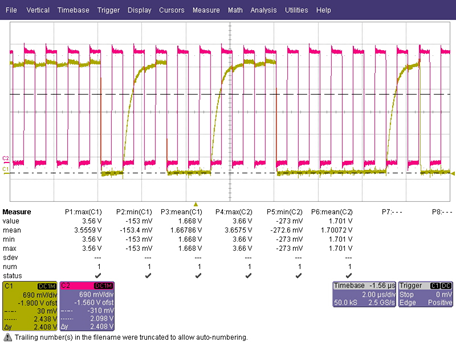

MDIO上拉电阻为1K,加一个对地270pF电容
MDIO上拉电阻为1K,加一个对地270pF电容

在MDIO线上增加对地的电容,能够降低振铃幅度,电容越大,能够使得MDIO的振铃幅度越低,但是使得MDIO信号的上升越缓,对比测试结果,在MDIO线上加100pF的电容,测试波形效果最好,高电平的电压跌落最低点也能达到2.87V,满足要求,但是如果采用此方法,需要改板。

3.2 MDC信号线整改

3.21

对于MDIO振铃问题处理,考虑到是由于MDC信号造成的串扰,在MDC上做做文章,首先考虑的就是MDC上串接的电阻和对地电容,DEMO原理图MDC上串接的是49.9R的电阻,以及对地电容为15pF,先用15pF的对地电容,不同大小的串接电阻测试对比。

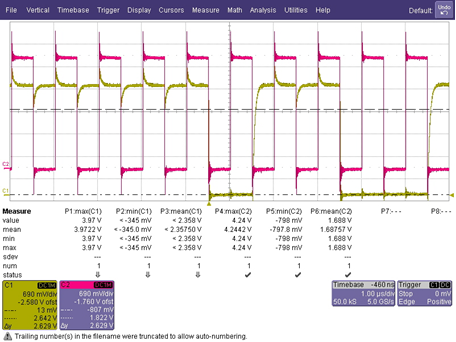

串接电阻33R  对地电容15pF
串接电阻33R 对地电容15pF

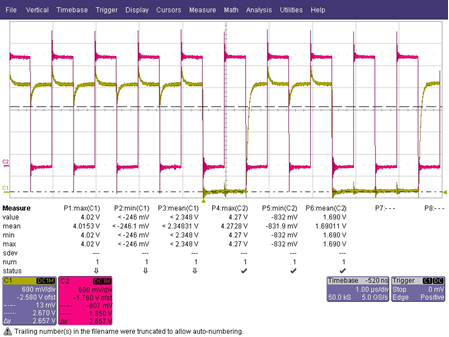

 串接电阻49.9R  对地电容15pF
串接电阻49.9R 对地电容15pF

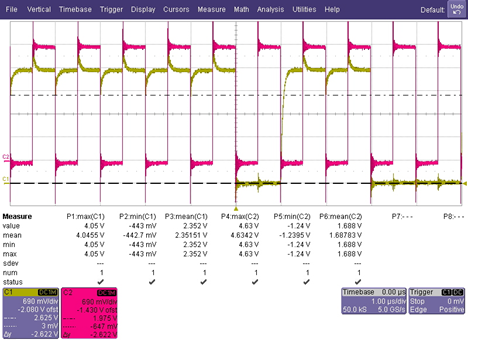

串接电阻100R   对地电容15pF
串接电阻100R 对地电容15pF

通过三组的对比结果可以看出,串接电阻为49.9R时,电压跌落最小,但是相差不大,调节MDC上的串接电阻对结果的改善不大,最终考虑使用49.9R电阻。

3.22

从波形看,MDC信号也有过冲现象,如果将MDC的过冲降低,是不是可以使其在MDIO上的串扰降低呢,再尝试加大MDC上的对地电容,测试结果如下:

MDC对地电容15pF
MDC对地电容15pF
MDC对地电容47pF
MDC对地电容47pF

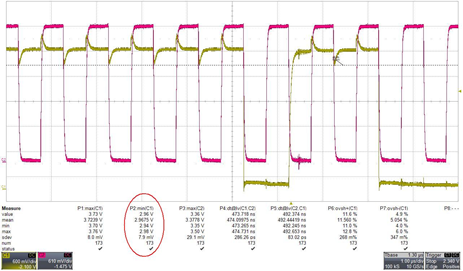

MDC对地电容100pF
MDC对地电容100pF

从测试结果看,加大MDC的对地电容,MDC上的过冲会减少,相应的MDIO信号的振铃幅度会降低,使用47pF对地电容时,MDIO信号跌落的最低点能达到2.89V,使用100pF电容时,MDIO信号跌落的最低点能达到2.94V,都满足要求,该方法可以不改板,不需Gerber变更。

3.23

对MDC信号线进行整改,之前判断可能是由于MDC与MDIO走线太近,MDC信号在MDIO上造成的串扰,验证方法是将板上的MDC信号线割开,利用飞线连接,这样可使得MDC和MDIO线的间距足够宽。

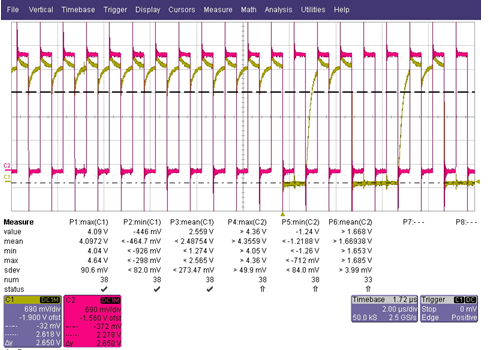

正常测试结果
正常测试结果

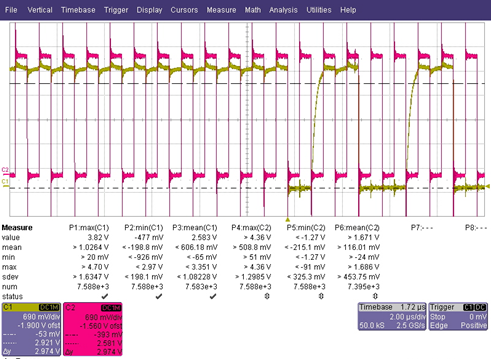

MDC飞线测试结果
MDC飞线测试结果

对比结果,MDC信号线飞线结果的振铃幅度有较大的减少,可以进一步确定是由于MDC与MDIO走线太近,MDC在MDIO线上造成了串扰,采用此方法需进行Gerber变更,将MDC和MDIO线的间距加大。

3.3 最终解决方案

总结:有三种方案都可以降低MDIO振铃到符合要求的范围内。

1、 采用在MDIO信号线上加对地电容,采用该方法需要改板增加对地电容。

2、 加大MDC线上的对地电容,该措施不需改板,也不用Gerber变更,考虑到MDC信号线到RTL8218B和RTL8231芯片端各有一个电容,所以两个电容都用47pF,总的MDC线上的对地电容不大于100pF,利用该方法整改测试已经通过,BUG已经关闭。

3、 将MDC和MDIO线的距离加大,该方法需要进行Gerber变更。

最终的解决方案采用方案2,加大MDC线上的对地电容。

4 今后设计考虑

前面验证了三种解决方案,要是将两种或者三种方法结合起来,效果会怎样呢?

MDC飞线+MDC对地电容4.7pF
MDC飞线+MDC对地电容4.7pF

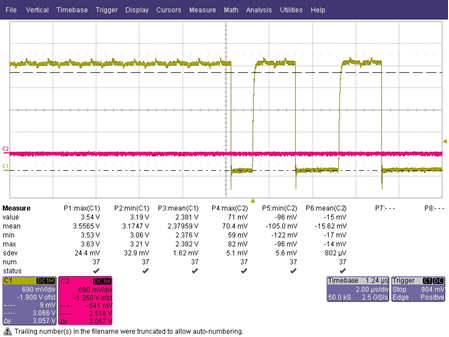

MDC飞线+MDC对地电容100pF
MDC飞线+MDC对地电容100pF

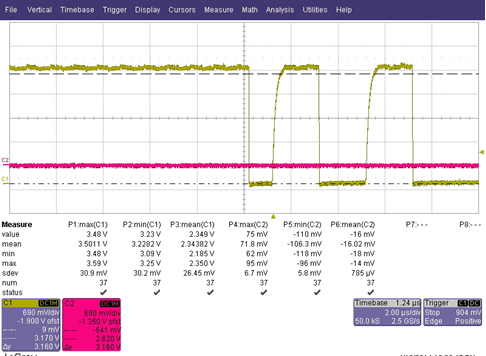

MDC飞线+MDC对地电容100pF+MDIO对地电容82pF
MDC飞线+MDC对地电容100pF+MDIO对地电容82pF

从测试的结果看,两种或者三种措施结合起来的效果比单纯的一种的改善效果要好,所以在今后的设计中要注意以下几点:

1、 MDIO信号线上要串接电阻,以及预留对地电容。

2、 MDC时钟线上也要串接电阻,以及预留对地电容。

3、 MDC和MDIO的走线间距不能太近,至少保证3W原则。
