以太网PHY芯片硬件布局布线完整指南

在以太网硬件设计中，PCB布局布线的规范性，直接决定网络信号质量、传输稳定性与抗干扰能力。布局布线失误，极易引发信号反射、噪声干扰、数据包丢包、传输误码、EMI超标等一系列问题。

今天为大家带来以太网PHY芯片专属硬件布局指南，从电源、时钟源、MII走线、MDI走线、网口隔离五大核心模块，拆解标准化设计规范，助力工程师规避设计隐患，保障以太网电路稳定运行。

一、电源设计

电源完整性是PHY芯片稳定工作的前提，以太网PHY对供电纯净度、走线方式、器件布局有着严格要求，核心围绕滤波降噪、压降控制、走线优化三大原则设计。

去耦电容布局：电源去耦电容需紧贴PHY芯片电源管脚放置，遵循「小容值优先」原则，最小容值电容距离电源管脚最近，可快速滤除高频噪声。同时电源走线需做到最短、最宽，减少线路阻抗与信号损耗。

专用电源走线规范：芯片VDD1A、VDD2A引脚需通过铁氧体磁珠接入+3.3V电源平面，利用铁氧体磁珠阻隔高频干扰，净化供电电源。

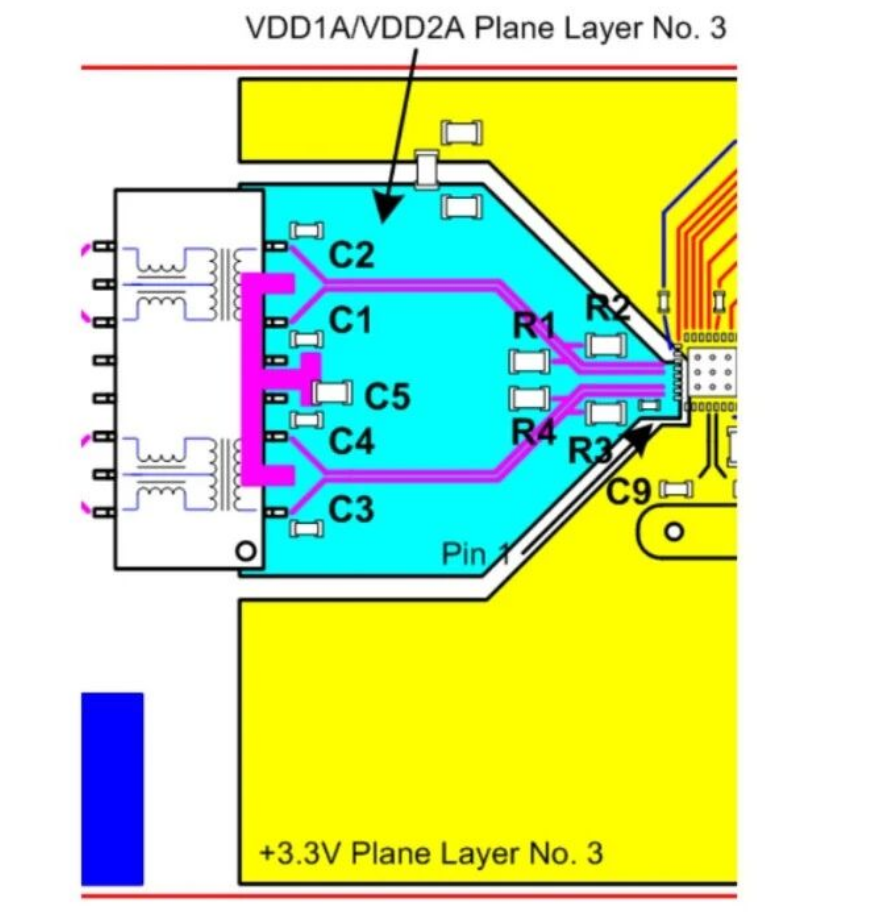

电源层与过孔设计：VDD1A、VDD2A供电网络可采用微平面布线，优先布置在PCB内部电源层。为避免器件供电压降过大，需配置多个通孔连通电源层与芯片引脚，保障供电充足、电压稳定。

二、时钟源设计

时钟信号是以太网数据传输的时序基准，时钟布局偏差会直接引发PLL噪声、时序错乱、传输不达标等问题，是PHY设计的关键细节。

振荡器布局原则：时钟振荡器必须紧邻PHY时钟管脚摆放，布局距离越远，产生时序噪声、传输异常的概率越高，严格缩短时钟信号路径，最大程度降低干扰。

多芯片同步时钟规范：当PHY搭配方芯MCU芯片使用，且由MCU芯片提供CLK25M时钟信号时，需严格保证每颗PHY的CLK25M时钟走线长度一致，实现时序同步，避免多芯片通信时序偏差。

三、MII走线

MII接口作为PHY与主控之间的数字通信通道，走线的长度、阻抗、等长、分层设计，直接决定数据传输的稳定性，需严格遵循以下标准化规范。

走线长度限制：所有MII信号走线总长度需＜6000mil，避免走线过长导致信号衰减、延迟超标。

阻抗精准控制：MII走线单端阻抗标准为50Ω，误差±10%，保证阻抗连续性，杜绝阻抗突变引发的信号反射问题。

简化走线结构：尽量减少MII走线上的过孔数量，最大限度缩短stub残桩长度，减少信号损耗与干扰源。

等长匹配要求：分组严格等长，所有RX接收走线相互匹配，所有TX发送走线相互匹配。针对10M/100M以太网传输场景，走线长度偏差需控制在50mil以内，防止数据收发错位。

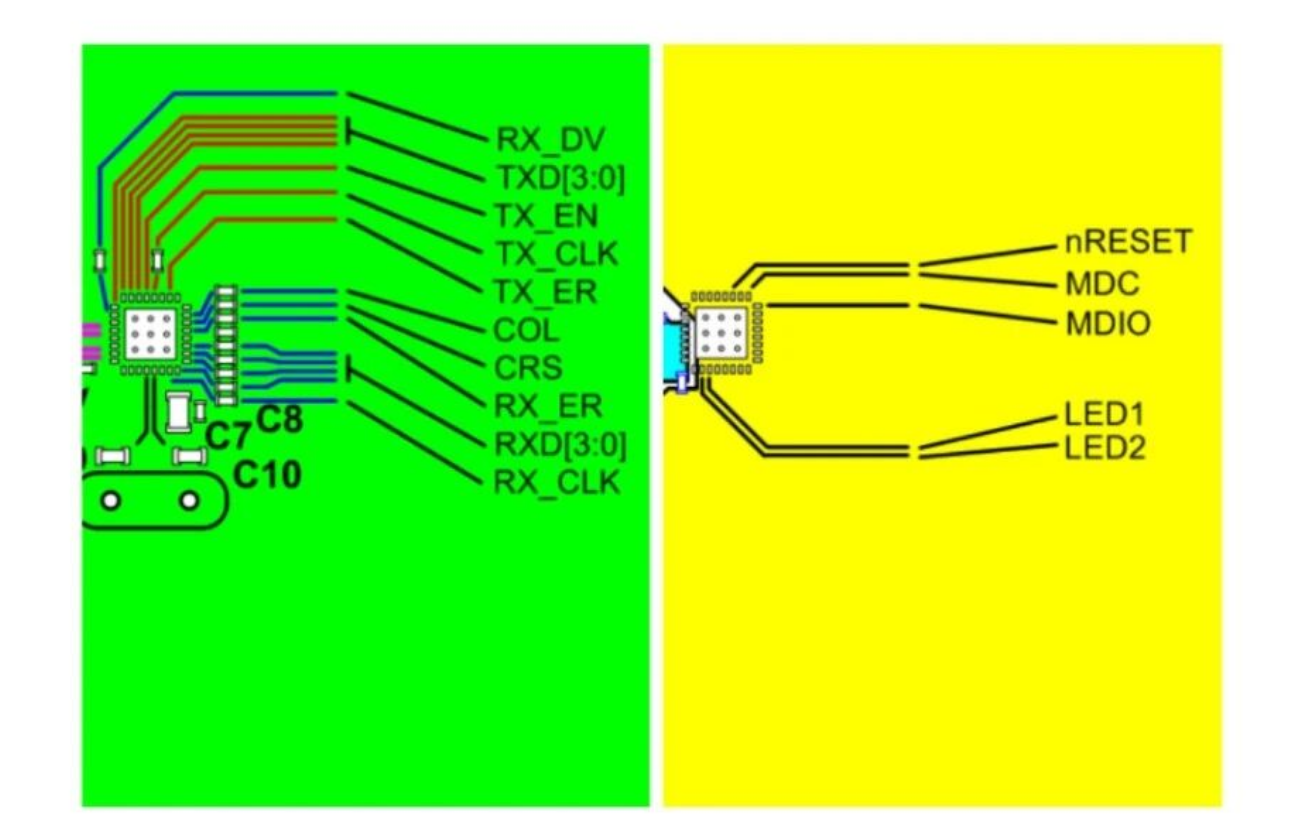

分层与间距设计：关键MII信号优先布置在PCB顶层，紧邻连续数字地平面，保障回流路径完整；低速MII信号可布置在底层。同时RX_CLK、TX_CLK时钟信号需与其他MII信号保持充足间距，有效抑制串扰，提升信号完整性。

四、MDI走线 MDI差分走线是以太网物理层信号传输的核心通道，阻抗失配、长度偏差、参考层不完整，是丢包、误码、信号振铃的主要诱因，设计需极致精细化。

长度与等长规范：单条MDI走线总长度需＜2000mil（2英寸）；10M/100M传输场景下，差分对内走线长度偏差≤50mil，保证差分信号同步传输。

差分阻抗标准：MDI差分走线阻抗固定为100Ω，误差±10%。阻抗失配会引发信号反射、过冲、下冲、振铃等问题，直接导致接收端采样错误，造成数据包丢失、传输误码等故障。

走线结构优化：全程精简过孔与残桩，保持差分走线顺畅、阻抗连续，最大程度降低信号损耗与干扰。

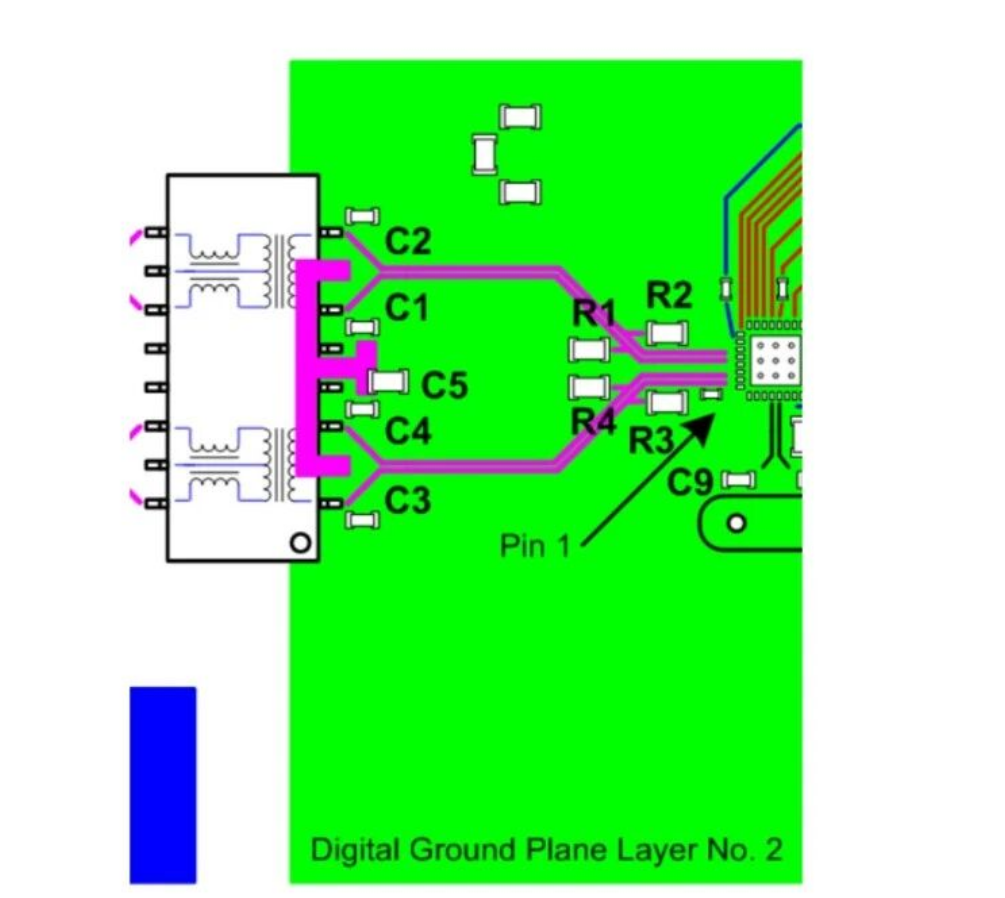

参考层要求：MDI走线下方必须为完整连续的GND地平面，保证信号回流稳定，隔绝外部噪声干扰。

五、RJ45与变压器隔离：物理隔离，提升EMC性能 网口变压器、RJ45接口区域的隔离设计，是以太网电路抗干扰、防静电、防浪涌的关键，直接影响设备EMC兼容性与工业场景稳定性。

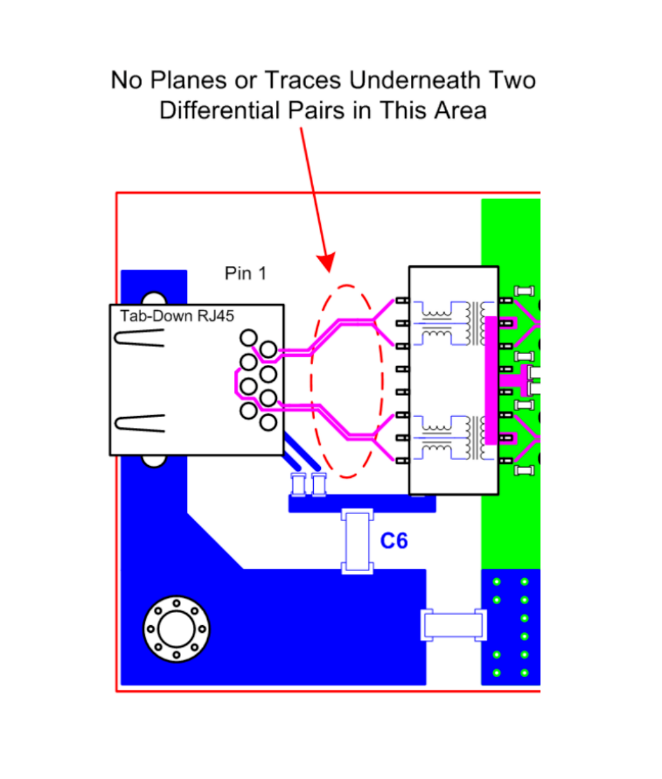

变压器区域挖空处理：网络变压器下方所有PCB层需完全挖空，禁止任何金属铺铜；变压器延伸至RJ45连接器的差分走线下方，同样清理所有平面金属，避免金属干扰信号传输。

地隔离规范：屏蔽地与信号地在所有PCB层均需严格隔离，最小隔离间距不低于20mil，杜绝地串扰问题。

防护器件配置：建议在屏蔽地与信号地之间搭配电容+高值电阻组合电路，电阻优先选用1MΩ及以上规格，优化静电释放与抗干扰能力，提升网口稳定性。

六、总结

以太网PHY芯片的硬件布局核心逻辑可总结为：电源稳压降噪、时钟就近同步、MII控长控阻、MDI差分精准、网口严格隔离。所有布局布线准则的核心目的，均为减少信号反射、抑制噪声干扰、规避阻抗失配、优化回流路径，从硬件层面杜绝丢包、误码、时序异常、EMI超标等问题，保障以太网设备长期稳定运行。
