Abaqus 案例集(4) - 金属弹片正向力仿真

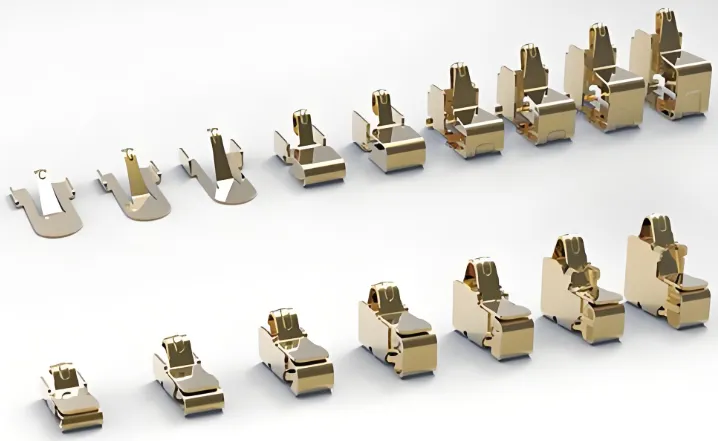

在工程设计与制造领域，金属弹片作为关键结构组件，广泛应用于电子设备、机械装置等广泛场景中。由于其承载能力及变形性能直接影响产品的稳定性与可靠性，因此，对金属弹片力学特性的准确评估显得尤为重要。特别是在金属弹片受到不同压力作用时，其变形和力学响应如何变化，成为设计优化的重点挑战。为解决这一问题，Abaqus 仿真工具可以全面掌握弹片性能参数并优化结构性能。本文将结合某一常规金属弹片，详细解析金属弹片正向力仿真的过程与结果。


1. 仿真建模与设置

1.1 仿真模型设计

仿真分析模型由刚性板和金属弹片两部分组成。初始状态下，刚性板位于弹片顶部，二者相互接触。随着下压量逐渐增大，弹片从自由状态发生变形，其上部逐渐与下部接触。因此建模过程中需要特别考虑两对接触对：1）刚性板与弹片顶部接触；弹片上部与下部的内部接触。这一建模细节确保了模拟过程中力的传递与变形的精准捕捉。

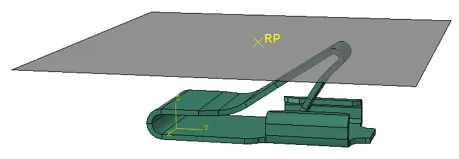

几何模型

几何模型

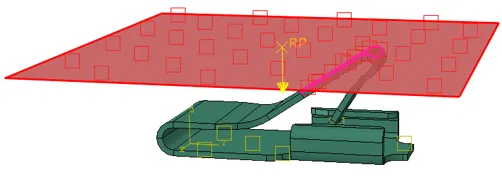

刚性板与金属弹片接触

刚性板与金属弹片接触

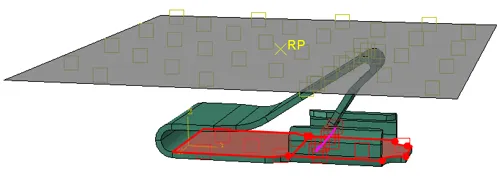

金属弹片上部与下部接触

金属弹片上部与下部接触

1.2 分析过程

模拟过程中设置多个不同的下压距离点，并对每一步加载情况记录力学响应及形变分布。通过全程监测塑性应变 (PEEQ) 的分布，可以精确定位金属弹片的塑性变形区域和强度极限。

1.3 仿真结果解析

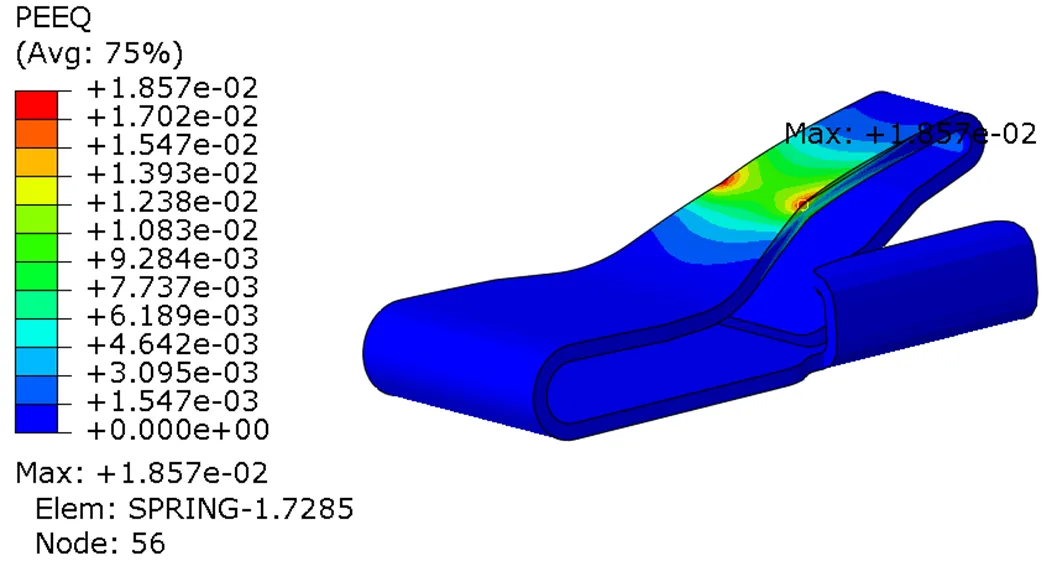

1.3.1 下压距离A：初现塑性变形

当弹片下压至距离A时，PEEQ云图揭示了初始塑性变形区域，主要集中在弹片上部宽度变化显著的区域。

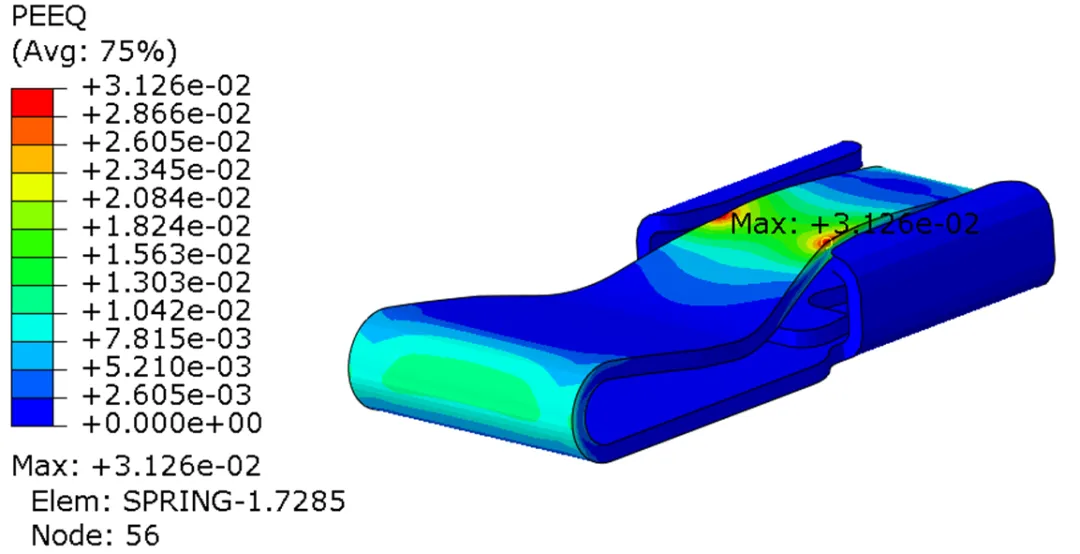

1.3.2 下压距离B（>A）：塑性变形扩展

进一步增加下压距离至距离B时，塑性变形区域显著扩展。原本仅存在于上部结构的变形，已延伸至弹片圆弧连接部位。持续的塑性变形若进一步扩大，可能导致失效现象，如永久失效或断裂。

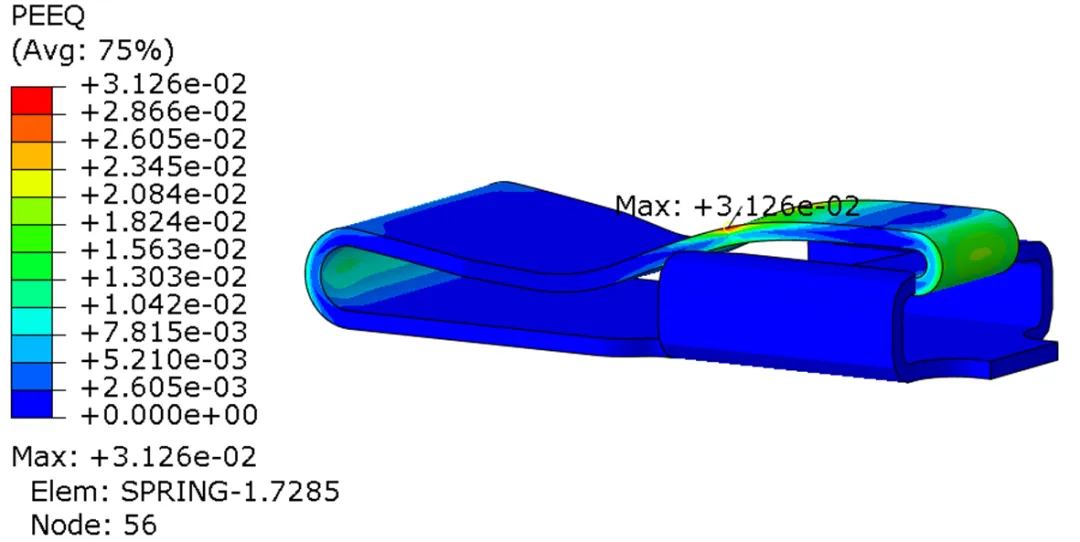

1.3.3 卸载后：塑性变形

在卸载所有压力后，仿真显示弹片无法完全恢复至自由初始状态，残余变形清晰可见。这种塑性损伤的累积效应为弹片长期使用中的疲劳寿命预测提供了重要参考数据。

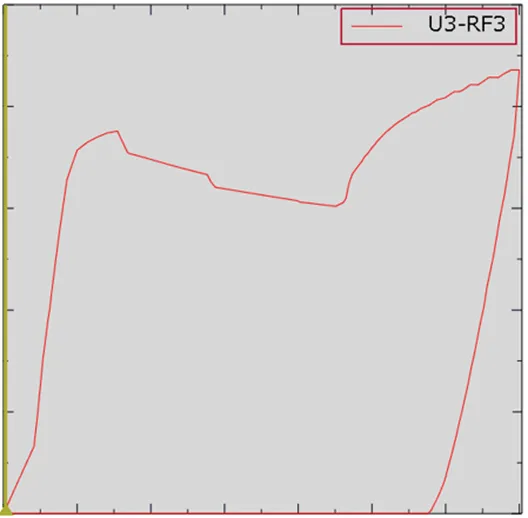

1.3.4 正向力曲线

正向力曲线如图所示，在初始阶段，下压量的增加使正向力呈近似线性增长。当材料达到屈服点后，正向力表现出先增加后降低的趋势。当弹片上部与下部相互接触时，正向力再次显著提升。卸载后，曲线显示弹片仍存在一定残余位移，这表明在撤除载荷后，弹片已发生不可逆的塑性变形，无法完全恢复至自由初始状态。


2. 结语

通过Abaqus对金属弹片正向力的仿真模拟，可系统化分析其变形行为与正向力性能，为后续弹片结构设计优化、材料选型及产品性能提升提供全面的数据支持。这不仅能够显著降低物理样机研发的时间与成本，还能协助设计团队精准优化弹片的几何结构和材料配置，从而全面提升其在多种复杂场景中的可靠性和使用寿命。
