华为无线配置直连二层组网直接转发实验

知孤云出岫

发布于 2026-04-28 21:05:40

450

📡 华为无线配置直连二层组网直接转发实验

🖼️ 组网图形

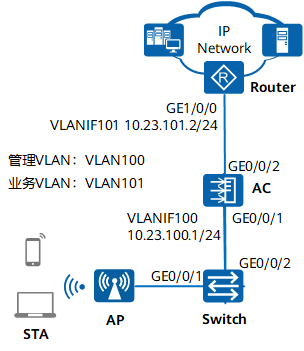

图1 配置直连二层组网直接转发示例组网图

🎯 业务需求

企业用户通过 WLAN 接入网络，以满足移动办公的基本需求，并且在覆盖区域内发生漫游时，不影响用户业务使用。

🧩 组网需求

AC组网方式：直连二层组网
DHCP部署方式：AC作为DHCP服务器
数据转发方式：直接转发

📊 数据规划

表1 AC数据规划

配置项	数据
AP管理VLAN	VLAN100
STA业务VLAN	VLAN101
DHCP服务器	AC
AP地址池	10.23.100.2～10.23.100.254/24
STA地址池	10.23.101.3～10.23.101.254/24
AC接口IP	VLANIF100：10.23.100.1/24

WLAN参数

AP组：ap-group1
域管理模板：default（国家码：中国）
SSID模板：wlan-net
安全模板：WPA/WPA2-PSK（密码：a1234567）
VAP模板：
- 转发模式：直接转发
- 业务VLAN：101

🧠 配置思路

配置网络设备互通
配置AP上线
创建AP组统一管理
配置AC系统参数
配置AP认证并导入
配置WLAN业务

⚠️ 配置注意事项

建议开启 组播抑制
建议配置 端口隔离
直接转发模式可能产生广播风暴
新版本默认开启 DTLS加密

CAPWAP注意事项

capwap dtls no-auth enable
undo capwap dtls no-auth enable

⚙️ 操作步骤

1️⃣ 配置交换机（Switch）

system-view
sysname Switch

vlan batch 100 101

interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk pvid vlan 100
 port trunk allow-pass vlan 100 101
 port-isolate enable
 quit

interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 100 101
 quit

2️⃣ 配置路由器（Router）

system-view
sysname Router

vlan batch 101

interface GigabitEthernet1/0/0
 port link-type trunk
 port trunk allow-pass vlan 101
 quit

interface Vlanif101
 ip address 10.23.101.2 24
 quit

3️⃣ 配置AC接口

system-view
sysname AC

vlan batch 100 101

interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 100 101
 quit

interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 101
 quit

4️⃣ 配置DHCP

dhcp enable

interface Vlanif100
 ip address 10.23.100.1 24
 dhcp select interface
 quit

interface Vlanif101
 ip address 10.23.101.1 24
 dhcp select interface
 dhcp server excluded-ip-address 10.23.101.2
 quit

ip route-static 0.0.0.0 0.0.0.0 10.23.101.2

5️⃣ 配置AP上线

wlan

ap-group name ap-group1

regulatory-domain-profile name default
 country-code cn

ap-group name ap-group1
 regulatory-domain-profile default

capwap source interface vlanif 100
capwap dtls no-auth enable

6️⃣ 导入AP

wlan

ap auth-mode mac-auth

ap-id 0 ap-mac 60de-4476-e360
 ap-name area_1
 ap-group ap-group1

7️⃣ 配置WLAN业务

安全模板

security-profile name wlan-net
 security wpa-wpa2 psk pass-phrase a1234567 aes

SSID

ssid-profile name wlan-net
 ssid wlan-net

VAP模板

vap-profile name wlan-net
 forward-mode direct-forward
 service-vlan vlan-id 101
 security-profile wlan-net
 ssid-profile wlan-net

8️⃣ 绑定AP组

ap-group name ap-group1
 vap-profile wlan-net wlan 1 radio 0
 vap-profile wlan-net wlan 1 radio 1

9️⃣ 配置射频

ap-id 0

radio 0
 calibrate auto-channel-select disable
 calibrate auto-txpower-select disable
 channel 20mhz 6
 eirp 127

radio 1
 calibrate auto-channel-select disable
 calibrate auto-txpower-select disable
 channel 20mhz 149
 eirp 127

✅ 验证配置

查看VAP状态

display vap ssid wlan-net

查看用户接入

display station ssid wlan-net

示例：

IP地址：10.23.101.254
VLAN：101
信号：-68

📁 配置文件

Switch

sysname Switch
vlan batch 100 to 101

interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk pvid vlan 100
 port trunk allow-pass vlan 100 to 101
 port-isolate enable group 1

interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 100 to 101

Router

sysname Router

vlan batch 101

interface Vlanif101
 ip address 10.23.101.2 255.255.255.0

interface GigabitEthernet1/0/0
 port link-type trunk
 port trunk allow-pass vlan 101

AC

sysname AC

vlan batch 100 to 101

dhcp enable

interface Vlanif100
 ip address 10.23.100.1 255.255.255.0
 dhcp select interface

interface Vlanif101
 ip address 10.23.101.1 255.255.255.0
 dhcp select interface
 dhcp server excluded-ip-address 10.23.101.2

interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 100 to 101

interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 101

ip route-static 0.0.0.0 0.0.0.0 10.23.101.2

capwap source interface vlanif100
