读者答疑 | 固定高度的一维风矢量怎么画

在气象学和流体力学中，风矢量的可视化是一个常见的需求。

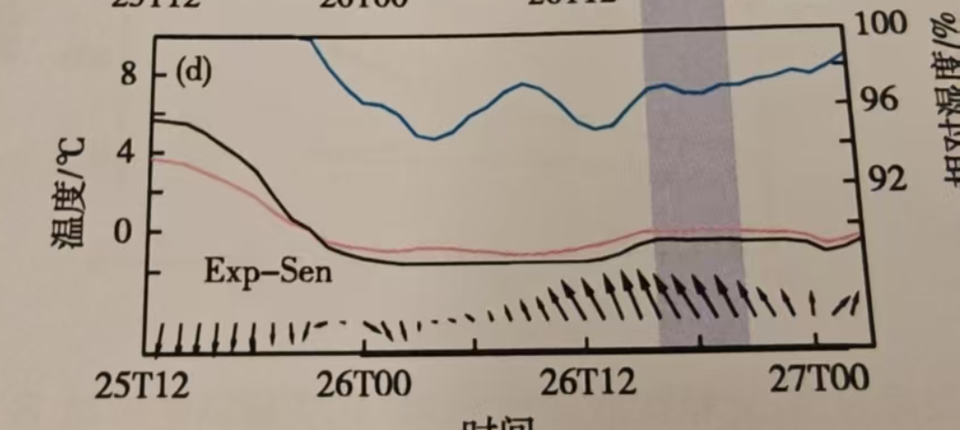

今日一位朋友询问这种图的单行的风矢量怎么绘制

Image Name

本文将介绍如何使用 Python 的 Matplotlib 库和 NumPy 库来绘制固定高度的风矢量图。通过这个教程，你将学会如何创建单行的风矢量图。

1. 准备工作

在开始之前，请确保你已经安装了 Matplotlib 和 NumPy 库。如果没有安装，可以通过以下命令进行安装：

pip install matplotlib numpy

2. 示例数据

我们首先定义一些示例数据，包括时间点、固定高度、风速的 u 分量（东西向）和 v 分量（南北向）。

import matplotlib.pyplot as plt
import numpy as np

# 示例数据
time = np.array([25, 26, 27])  # 时间点
height = np.array([10])  # 固定高度
u_wind = np.array([4, 2, 5])  # 风速的u分量（东西向）
v_wind = np.array([1, 3, 2])  # 风速的v分量（南北向）

3. 绘制风矢量图

接下来，我们将使用 Matplotlib 的 quiver 函数来绘制风矢量图。quiver 函数可以绘制二维向量场，非常适合用于风矢量的可视化。

3.1 创建图形和轴

我们首先创建一个图形和轴对象。

# 创建图形和轴
fig, ax = plt.subplots()

3.2 绘制风矢量

使用 quiver 函数绘制风矢量。quiver 函数的参数说明如下：

X, Y：向量起点的坐标。
U, V：向量的分量。
angles='xy'：向量的方向与坐标轴一致。
scale_units='xy'：缩放单位与坐标轴一致。
scale：缩放因子，用于调整向量的长度。

# 绘制风矢量
ax.quiver(time, height, u_wind, v_wind, angles='xy', scale_units='xy', scale=20)

3.3 设置坐标轴标签和标题

为了使图形更加清晰，我们需要设置坐标轴标签和标题。

# 设置坐标轴标签
ax.set_xlabel('Time')
ax.set_ylabel('Height (m)')

# 设置标题
ax.set_title('Wind Vectors at Fixed Height')

3.4 显示图形

最后，我们使用 plt.show() 显示图形。

# 显示图形
plt.show()

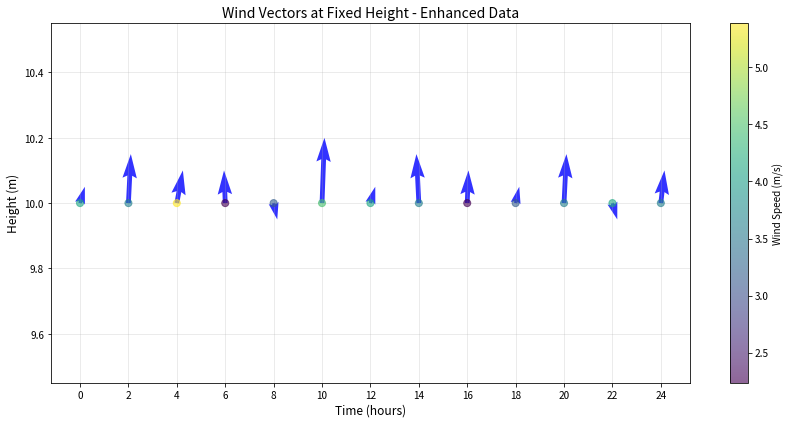

4. 完整代码

import matplotlib.pyplot as plt
import numpy as np

# 增加更多数据点以获得更好的可视化效果
time = np.array([0, 2, 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24])  # 24小时时间序列
height = np.array([10])  # 固定高度
u_wind = np.array([4, 2, 5, -1, 3, 2, 4, -2, 1, 3, 2, 4, 3])  # 风速的u分量（东西向）
v_wind = np.array([1, 3, 2, 2, -1, 4, 1, 3, 2, 1, 3, -1, 2])  # 风速的v分量（南北向）

# 创建图形和轴
fig, ax = plt.subplots(figsize=(12, 6))

# 绘制风矢量
ax.quiver(time, np.full_like(time, height[0]), u_wind, v_wind,
          angles='xy', scale_units='xy', scale=20, color='blue', alpha=0.8)

# 设置坐标轴标签
ax.set_xlabel('Time (hours)', fontsize=12)
ax.set_ylabel('Height (m)', fontsize=12)

# 设置标题
ax.set_title('Wind Vectors at Fixed Height - Enhanced Data', fontsize=14)

# 添加网格线
ax.grid(True, alpha=0.3)

# 设置x轴刻度
ax.set_xticks(np.arange(0, 25, 2))

# 添加颜色映射表示风速大小
wind_speed = np.sqrt(u_wind**2 + v_wind**2)
scatter = ax.scatter(time, np.full_like(time, height[0]),
                    c=wind_speed, cmap='viridis', s=50, alpha=0.6, zorder=5)
plt.colorbar(scatter, ax=ax, label='Wind Speed (m/s)')

# 显示图形
plt.tight_layout()
plt.show()
