如何在p坐标的剖面图中绘制地形填色

用户11172986

发布于 2026-04-24 18:54:18

480

文章被收录于专栏：气python风雨气python风雨

在p坐标的剖面图中绘制地形填色的方法

在气象数据的垂直剖面分析中，将地形高度转换为气压(p)坐标并正确显示地形填充是一个重要但容易忽视的问题。下面介绍如何在p坐标剖面图中正确绘制地形填色。

环境设置

安装依赖

!pip install xarray

基本原理

在气压坐标系剖面图中，地形表现为气压随高度的变化。我们需要：

将地形高度数据转换为对应的气压值
在剖面图中正确填充地形区域

实现步骤

1. 读取地形数据

import xarray as xr

# 读取地形数据
topo_cross = xr.open_dataset('/home/mw/input/china_dem3276/cldasgrid_dem.nc')

2. 提取剖面线上的地形高度

# 沿特定纬度线(34.45°N)提取地形高度
z = topo_cross.elevation.interp(LAT=40).sel(LON=slice(100, 120))

3. 将地形高度转换为气压值

使用标准大气压公式将高度(m)转换为气压(hPa):

# 国际标准大气压公式
pp = 1013*(1 - 6.5/288000 * z)**5.255  # 结果单位为hPa

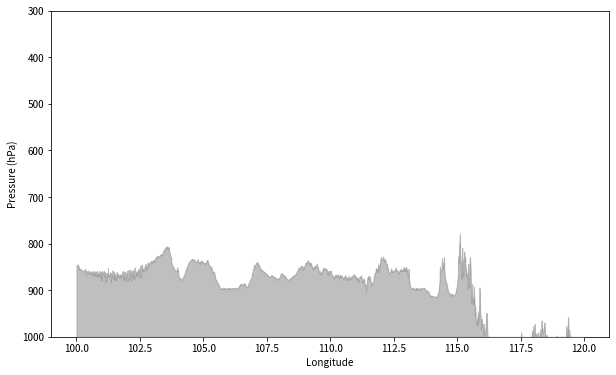

4. 在剖面图中绘制地形填充

import matplotlib.pyplot as plt

# 创建图形
fig, ax = plt.subplots(figsize=(10, 6))

# 绘制地形填充
ax.fill_between(pp.LON, pp, 1000, color='gray', alpha=0.5, zorder=10)
# 参数说明：
# pp.LON - X坐标(经度)
# pp - 地形对应的气压值(下边界)
# 1000 - 填充的上边界(这里设为1000hPa，可根据需要调整)
# color - 填充颜色
# alpha - 透明度
# zorder - 图层顺序，确保地形在最上层

ax.set_ylim(1000, 300)  # 设置气压范围
ax.set_xlabel('Longitude')
ax.set_ylabel('Pressure (hPa)')
plt.show()

注意事项

气压公式选择：示例使用了简化的国际标准大气压公式，对于更精确的计算，可以考虑使用:

# 更精确的表达式
pp = 1013.25 * (1 - 0.0065 * z / 288.15)**5.25588

填充边界：fill_between的第三个参数(上边界)应根据实际剖面图的气压范围调整，通常设为剖面图的最大气压值。

坐标轴方向：气压坐标中需要注意y轴方向(高压在下)，使用invert_yaxis()来保证正确的显示方向。

地形透明度：通过alpha参数调整填充透明度，避免完全遮挡剖面图上的其他信息。

数据分辨率：如果地形数据分辨率较低，可以考虑进行插值平滑处理，使地形过渡更自然。

通过这种方法，可以在气压坐标的剖面图中准确地表示地形影响，这对于分析地形对大气过程的强迫作用非常有帮助。
