Abaqus 案例集(1) - 线束压接成形

1. 背景与挑战

在现代汽车制造中，线束压接成形技术是确保电气连接可靠性的关键工艺。本文基于 Abaqus 结构仿真软件，对某型线束压接过程进行模拟分析，旨在优化工艺设计、提升连接质量，并为工程实践提供数据支持。

压接接头通过机械变形实现多股线束与端子的电气连续性。设计时需平衡线束直径、夹持厚度及材料特性等复杂因素。传统的试错法成本高且效率低，而仿真分析能够提前预测成形过程中的力学行为与变形结果，从而降低研发风险。

2. 仿真建模与关键设置

2.1 几何与单元划分

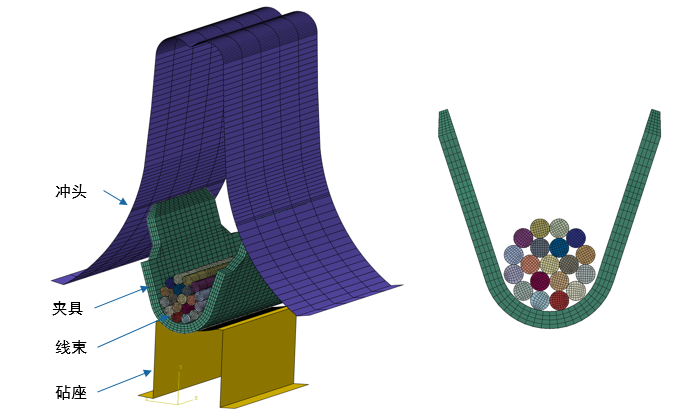

模型包含 冲头、砧座、夹具及19股直径 0.28mm 的线束。夹具厚度为 0.25mm，顶端设计为 50% 压印。夹具和线束设置为变形体，采用 C3D8R 单元；冲头与砧座设置为刚性体，使用 R3D4 单元。


2.2 材料参数

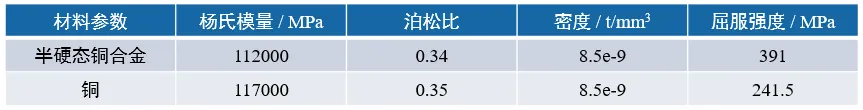

夹具为半硬态铜合金，线束为铜，均设定为各向同性弹塑性模型。


2.3 分析策略

采用 Abaqus/Explicit 显式求解器，控制冲头移动速度，分四个阶段完成压接（50→300→25→20mm/s），总分析时长约为 0.122秒：

1)建立接触： 冲头与夹具的接触；

2)快速接近： 移动冲头至夹具顶端；

3)弯曲夹具： 冲头下压弯曲夹具臂；

4)完成压接： 将夹具与线束压紧。

可通过在 Abaqus/Explicit 中采用质量缩放技术提高计算效率。

2.4 接触算法

模型包含 22个部件，为避免复杂接触定义，采用通用接触算法。特别针对夹具边缘与冲头的相互作用，设置 20° 特征角触发边到边接触，以确保接触精度。

3. 仿真结果与分析

3.1 变形过程：

t=39ms时夹具顶端接触冲头；t=76ms时夹具臂弯曲折叠；t=107ms时完成压接。线束向外挤压变形显著，符合预期夹持效果。

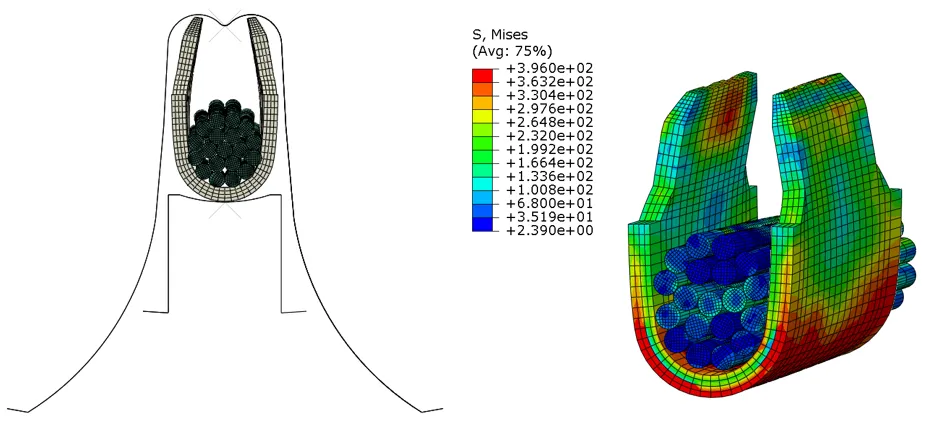

t=39 ms时变形形状

t=39 ms时变形形状

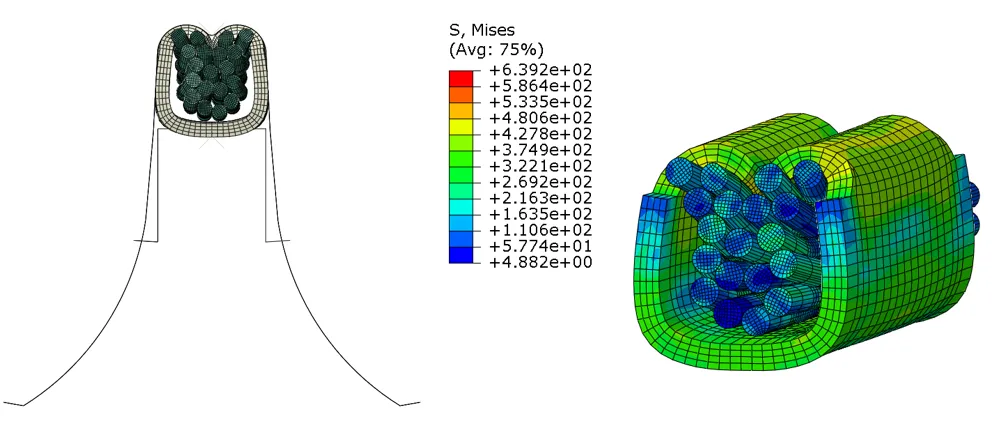

t=76ms时变形形状

t=76ms时变形形状

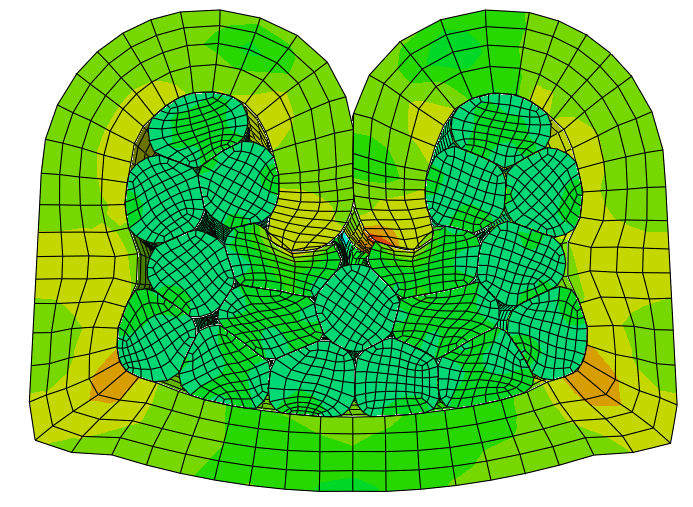

t=107时变形形状

t=107时变形形状

3.2 力学响应

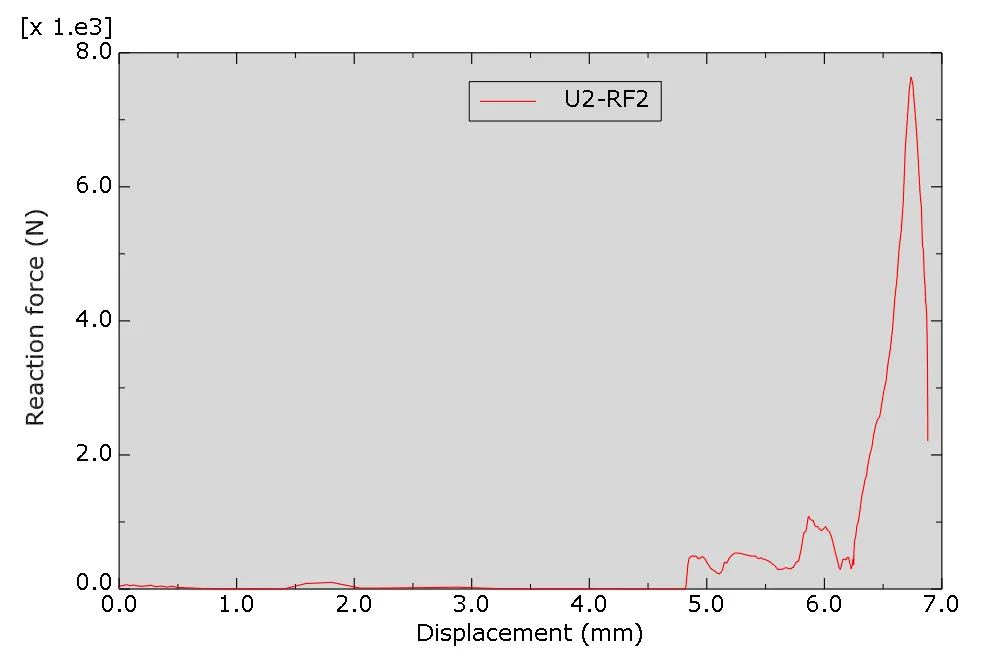

位移-载荷曲线显示，第三、四阶段反作用力随弯曲与插入动作显著上升，最大反作用力出现在6.678mm冲程处，验证了压接力的动态变化规律。


3.3 应变

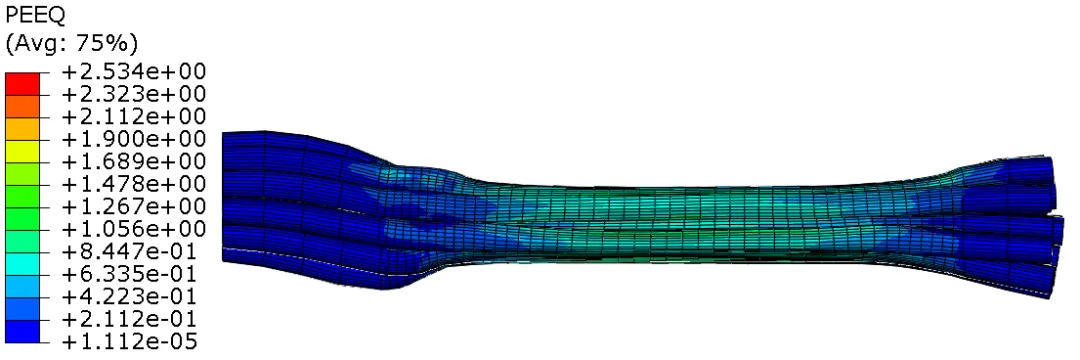

圆形导线在压接成形过程中发生了变形。这种变形对于正确形成压接接头至关重要。裸露的铜导线实际上被一层薄薄的脆性铜氧化物覆盖，这种氧化物是暴露在空气中的铜所形成的。压接成形的目标是打破这层氧化物，并通过在每根导线中引起显著的表面应变，将铜暴露到夹具表面。


4. 结语

该仿真案例复现了线束压接的复杂力学行为，为以下场景提供指导：

1）优化夹具几何与压接参数，避免过度变形或接触不足；

2）预测不同材料/工艺下的压接力需求，降低试验成本；

3）验证设计稳定性，提升批量生产良率。

通过数字化仿真技术，企业可提前锁定工艺窗口，缩短研发周期，实现高效、高质量的线束压接制造。
