吃透 OSPF 路由计算：区域内 / 区域间 / 外部路由 + 1/2/3/4/5 类 LSA 全网详解

OSPF 作为企业网最核心的 IGP 协议，路由计算逻辑与LSA 机制是理解它的关键。很多人能配通 OSPF，却搞不懂 “区域内怎么算、区域间怎么传、外部路由怎么引”，本质是没吃透 LSA 的分工与 SPF 计算规则。

这篇一次性把区域内路由、区域间路由、外部路由的完整计算逻辑，以及1/2/3/4/5 类 LSA的作用、产生者、泛洪范围讲透，看完彻底打通 OSPF 底层原理。

一、先搞懂：OSPF 路由计算三大场景

OSPF 把路由严格分成三类，计算逻辑、优先级、防环机制完全不同：

1. 区域内路由（Intra Area）：1/2 类 LSA 计算，优先级最高
2. 区域间路由（Inter Area）：3 类 LSA 计算，类似距离矢量
3. 外部路由（ASE）：4/5 类 LSA 计算，引入域外路由

整体选路优先级：

区域内 (1/2 类) > 区域 0 的 3 类 > 非骨干 3 类 > 外部 Type1 > 外部 Type2

二、核心基石：1/2/3/4/5 类 LSA 全解

LSA 是 OSPF 的 “信息载体”，不同 LSA 管不同事，谁产生、在哪泛洪、描述什么，必须死记。

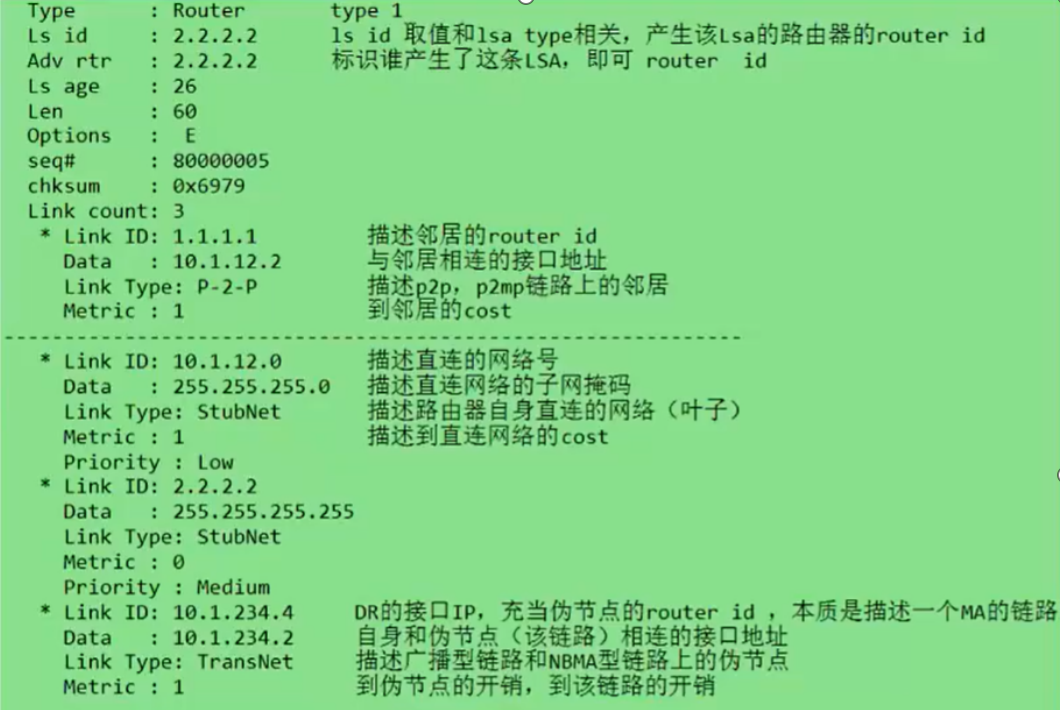

1️⃣ Type 1 路由器 LSA（Router LSA）

产生者：每台 OSPF 路由器都会产生

泛洪范围：仅本区域，不能跨区域

作用：描述路由器自身直连链路拓扑 + 直连网段

关键字段：

Link Type：P2P/TransNet/StubNet/Virtual

Link ID：邻居 / 网段 / 伪节点标识

Data：接口 IP / 掩码

Metric：链路开销

Flag 位：

B=1 → 是 ABR

E=1 → 是 ASBR

V=1 → 存在虚链路

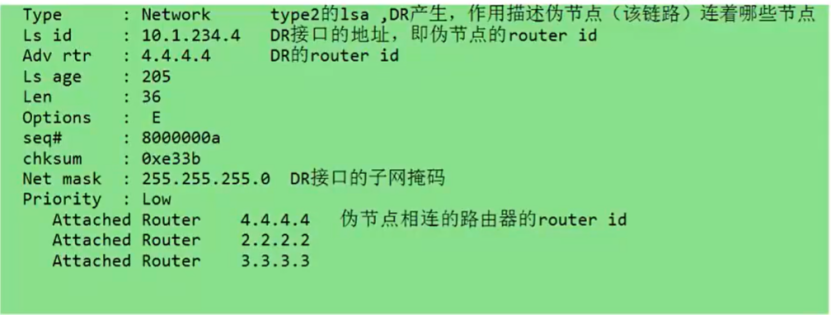

2️⃣ Type 2 网络 LSA（Network LSA）

• 产生者：MA 网络（广播 / NBMA）的DR 泛洪范围：仅本区域 作用：描述广播链路上的伪节点，列出所有与 DR 邻接的路由器
• 特点：
  • LS ID = DR 接口 IP（伪节点 Router ID）
  • 伪节点到路由器开销为 0，路由器到伪节点带实际开销
  • 同时描述拓扑 + 叶子网段

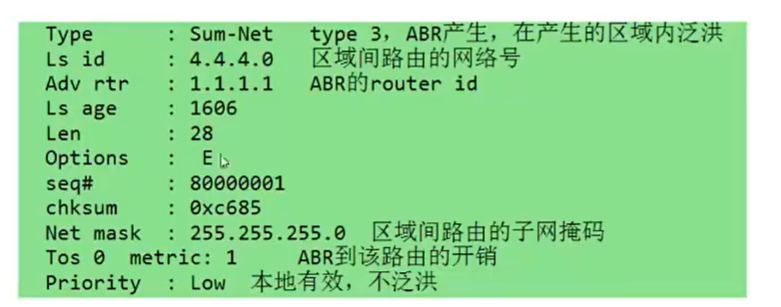

3️⃣ Type 3 网络汇总 LSA（Summary LSA）

产生者：ABR（区域边界路由器）

泛洪范围：跨区域传递（骨干⇋非骨干）

作用：把区域内路由转换成区域间路由，只带路由信息，不带拓扑

计算规则：

开销 = 本地到 ABR 开销 + ABR 通告的开销

下一跳 = 本地到 ABR 的下一跳

防环：ABR 不会把 3 类 LSA 回注到源区域（水平分割）

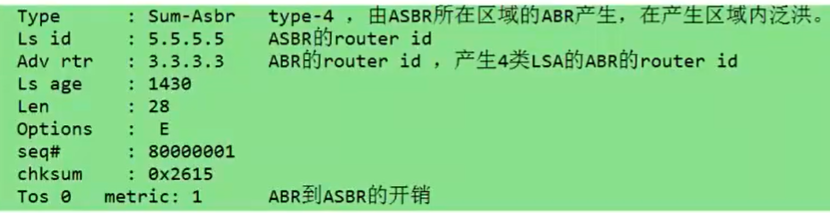

4️⃣ Type 4 ASBR 汇总 LSA（ASBR Summary）

产生者：ASBR 所在区域的ABR

泛洪范围：整个 OSPF 域（除特殊区域）

作用：告诉其他区域路由器如何到达 ASBR

特点：LS ID = ASBR 的 Router ID

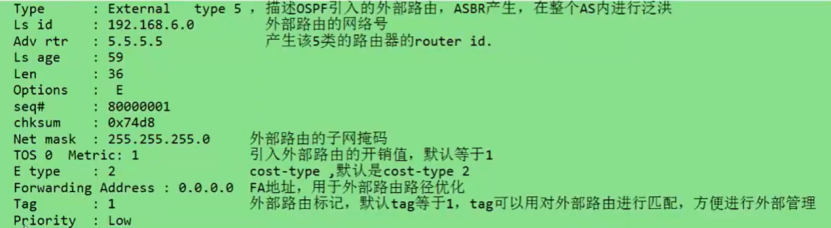

5️⃣ Type 5 AS 外部 LSA（AS External）

产生者：ASBR（自治系统边界路由器）

泛洪范围：整个 OSPF 域（Stub/Totally Stub/NSSA 除外）

作用：描述OSPF 域外路由（静态、BGP、其他 IGP 重分布）

关键参数：

E Type 1：总开销 = 内部开销 + 引入开销

E Type 2：仅看引入开销，忽略内部开销（默认）

FA 地址：优化外部路由转发，避免次优路径

三、场景 1：区域内路由计算（1+2 类 LSA）

1. 计算依据

• 点到点网络：只用1 类 LSA
• 广播 / NBMA 网络：1 类 + 2 类 LSA配合
• 纯末梢网段：1 类 LSA 的 StubType 描述

2. 计算流程

1. 路由器用 LSDB 构建有向拓扑图
2. 以自己为根，运行SPF 算法生成最短路径树
3. 把 Stub 网段（叶子）挂到树上，生成区域内路由

3. 关键特点

• 纯链路状态算法，天生无环
• 拓扑先算，网段后加
• 开销累加接口 Cost（100M=1，1G=1，10M=10）

四、场景 2：区域间路由计算（3 类 LSA）

1. 核心逻辑

OSPF 区域间不传递拓扑，只传递路由，行为像距离矢量协议。

2. 计算公式

• 总开销 = 本机到 ABR 的开销 + ABR 到目标网段的开销
• 下一跳 = 本机到 ABR 的下一跳

3. ABR 与路由汇总

• 汇总只能在 ABR 做
• 只能汇总ABR 直连区域的路由
• 华为设备：汇总路由开销取明细最大 Cost
• 全部明细失效，汇总路由才消失

4. 防环机制（必背）

1. 区域 0 为骨干，非骨干必须挂靠区域 0
2. ABR 不把 3 类 LSA 回注源区域
3. 1 类路由优先于 3 类
4. 区域 0 的 3 类优先于非骨干 3 类
5. ABR 仅在区域 0 无邻居时，才用非骨干 3 类

五、场景 3：外部路由计算（4+5 类 LSA）

1. 适用场景

把 OSPF 域外的路由引入域内：

• 静态路由
• BGP 路由
• 其他厂商设备直连网段

2. 必备 LSA

• 5 类 LSA：外部路由本身
• 4 类 LSA：告诉非 ASBR 区域，怎么找 ASBR

3. 两种外部类型

Type 1（E1）

• 总开销 = 内部到 ASBR 开销 + 引入开销
• 适合需要精确选路的场景
• 优先级高于 E2

Type 2（E2，默认）

• 总开销 = 仅引入开销
• 内部路径不参与计算
• 适合简单分流、管理优先的场景

4. 选路规则

E1：总开销小优先

E2：引入开销小优先；相同则比较到 ASBR 的内部开销

同值可负载分担

六、易混点一网打尽

1. MA 网络掩码必须一致

掩码不同会导致路由表错误、下一跳异常、Ping 不通。

2. DD 报文 MTU 检测

华为 OSPFv2 默认不检测 MTU；开启ospf mtu-enable后，MTU 不一致会卡在 Exstart/Exchange。

3. LSA 序列号

线性序列号，从 0x80000001 开始，到 0x7FFFFFFF 后刷新，不会循环。

4. 虚链路（Vlink）

• 属于区域 0的逻辑链路
• 只能穿越1 个非骨干区域
• 用于修复不连续的区域 0
• 有环路风险，尽量不用

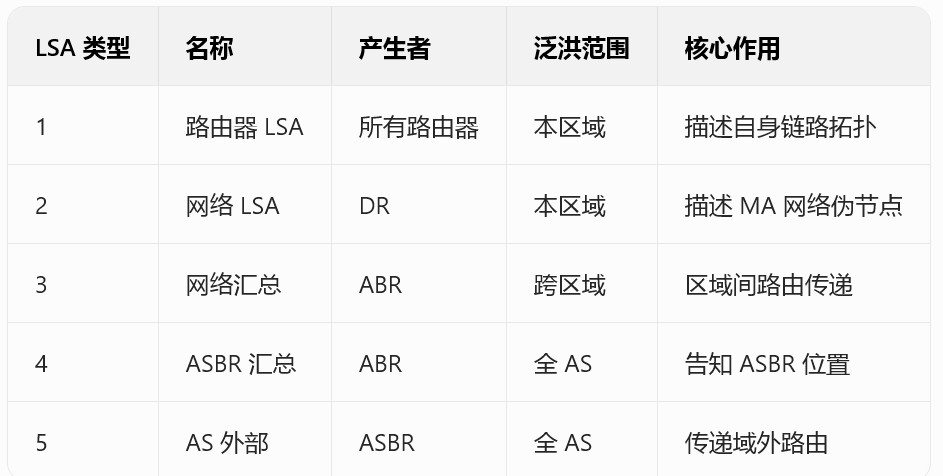

七、一张表总结 OSPF LSA 核心

八、结尾总结

OSPF 路由计算的本质，就是三类路由 + 五类 LSA的配合：

• 区域内靠1+2 类 LSA + SPF，稳、无环、精准
• 区域间靠3 类 LSA，简化拓扑、方便扩展
• 外部路由靠4+5 类 LSA，连接外网、灵活引入

只要把 LSA 的产生者、泛洪范围、计算规则记牢，OSPF 故障排查、选路优化、网络设计都会迎刃而解。
