1.25G 千兆 SFP 光模块

一、产品概述

1.25G 千兆 SFP（Small Form-factor Pluggable）光模块是一种小型可热插拔光收发一体器件，广泛应用于千兆以太网与光纤通信系统中。它通过将设备电信号与光纤光信号相互转换，实现双向数据传输，并支持在不中断设备运行的情况下进行安装与更换，从而大幅提升网络部署与维护效率。

该模块标准传输速率为 1.25Gbps，兼容 IEEE 802.3z 千兆以太网标准，其体积比传统 GBIC 模块缩小 50%，更适合数据中心、企业园区、运营商接入网络等高密度端口场景。光特通信生产的 1.25G 千兆 SFP 光模块严格遵循 SFP MSA、IEEE 802.3z 等协议，并符合 RoHS 环保标准。产品支持 DDM（数字诊断监控）功能，提供商业级与工业级宽温型号，可兼容主流品牌交换机、路由器、服务器及防火墙等设备，是企业组网、数据中心互联与运营商接入场景中的高可靠性选择。

二、结构组成与工作原理

（一）核心结构

1. 金属壳体
   • 采用铝合金或镀锌钢板材质，提供电磁屏蔽、机械防护与散热功能。
   • 壳体表面采用激光打标，标注速率、波长、传输距离、型号等关键信息，清晰耐磨，便于识别与运维。
2. 接口组件
   • 光接口：通常为 LC 双工/单工接口，适配单模或多模光纤，用于光信号收发。
   • 电接口：部分型号提供 RJ45 端口，支持通过 Cat5e 及以上双绞线传输电信号。
3. 金手指
   • 采用 20 引脚标准化设计，实现模块与设备主板间的电气连接，完成供电、信号传输及控制指令交互。
   • 表面采用加厚镀金工艺，提高抗氧化能力与插拔寿命，保障信号完整性，适应工业级严苛环境。
4. 锁紧机构
   • 配备拉环与弹性卡扣，实现模块在设备插槽中的机械固定，支持便捷插拔与防脱落设计，适应机柜振动环境。

（二）工作原理

模块内部集成光发射组件（TOSA）与光接收组件（ROSA）：

• 发射端将设备输入的电信号调制为光信号，并耦合进光纤传输。
• 接收端将光纤传来的光信号解调还原为电信号，传送至设备进行处理。 光特通信采用自主研发的高性能 TOSA/ROSA 光器件，具有信号稳定、功耗低、色散小等优点，即使在长距离传输中仍可保持低误码率。

三、产品分类与技术参数

（一）按传输速率分类

核心速率为 1.25Gbps，兼容百兆（155Mbps）、2.5Gbps、4.25Gbps 等扩展速率，满足旧设备兼容与平滑升级需求。光特通信支持定制化速率匹配方案，可适配工业控制、安防监控、存储网络等专用场景。

（二）按光学波长分类

光特通信可提供 0–120km 全距离覆盖，支持 SC/LC 等多种接口定制，适配不同布线环境。

（三）按传输模式分类

1. 双纤双向
   • 发射与接收各使用一根光纤，为通用标准方案，兼容性强。
2. 单纤双向（BIDI）
   • 采用 WDM 波分复用技术，在一根光纤上实现双向传输，成对使用（如 1310nm/1550nm 配对），节省光纤资源。光特通信 BIDI SFP 成对出厂，即插即用，降低布线成本。
3. 电口 SFP
   • 纯电口模块，RJ45 接口，通过双绞线传输，最大距离 100m，用于连接光设备与电口终端。

四、特殊功能型千兆 SFP 模块

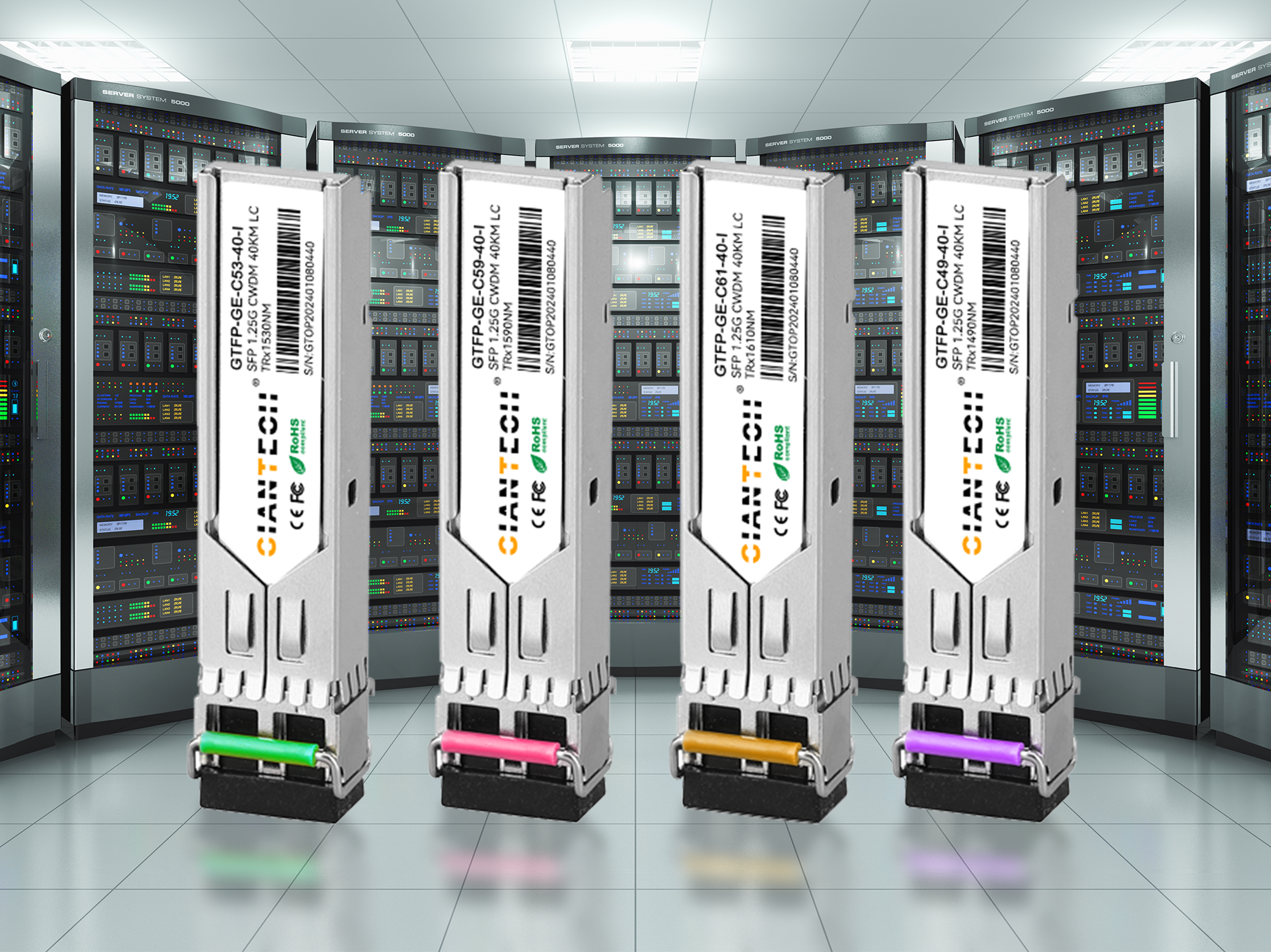

（一）CWDM SFP（粗波分复用）

• 技术特性：支持 18 个标准波长（1270nm–1610nm，间隔 20nm），通过波分复用器实现单纤多路信号传输。
• 优势：提升光纤利用率 8–18 倍，降低骨干网布线成本。
• 应用：企业核心环网、城域网接入、园区汇聚层。光特通信 CWDM SFP 波长精度高、隔离度优，广泛用于运营商及大型园区骨干链路。

（二）DWDM SFP（密集波分复用）

• 技术特性：信道间隔 0.4nm/0.8nm，单纤支持 40–160 路信号复用，传输容量为 CWDM 的 5–10 倍，通常搭配波长控制器以保证稳定性。
• 优势：支持以太网、SDH、存储协议融合承载，实现全业务兼容。
• 应用：大型数据中心互联、运营商长途干线、跨城骨干传输。光特通信可提供定制化 DWDM 波长方案，满足超长距、大容量传输需求。

五、安装、拆卸与运维规范

（一）安装流程

1. 前期准备
   • 确认模块速率、波长、距离与设备端口匹配。
   • 做好防静电措施（佩戴防静电手环或触摸接地金属）。
   • 清洁金手指与光接口，去除灰尘与氧化层。

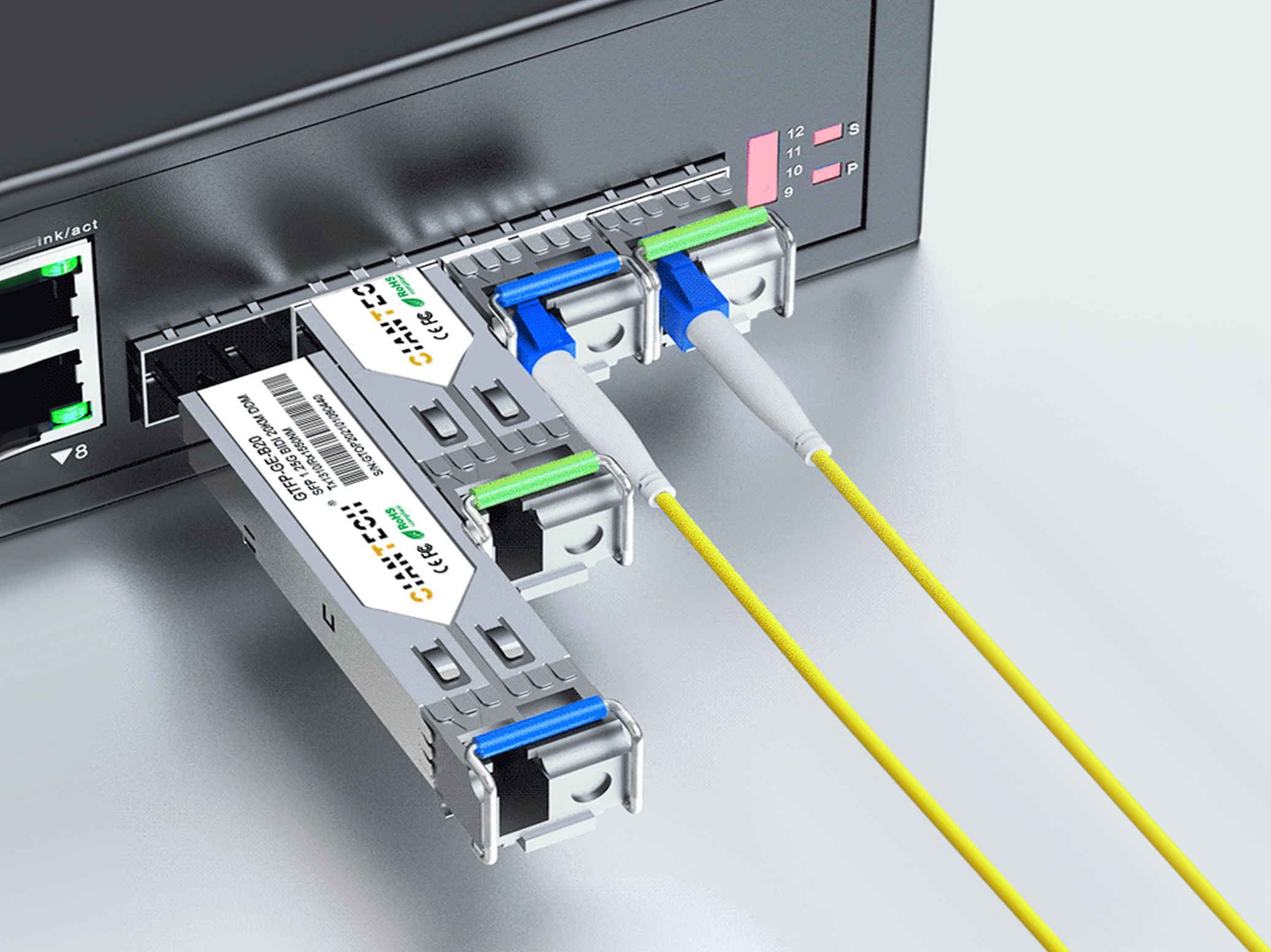

2. 安装操作
   • 对准设备插槽防呆结构，水平匀速推入模块，直至卡扣锁紧发出“咔嗒”声。避免用力过猛或倾斜插入。
3. 状态校验
   • 观察设备端口指示灯，绿灯常亮或规则闪烁表示链路正常。若异常，可尝试重新插拔或更换模块测试。

（二）拆卸流程

1. 前置操作
   • 关闭设备对应端口，停止数据传输。
   • 执行防静电操作。
2. 拆卸操作
   • 拉环式模块需先解锁拉环，卡扣式模块按压卡扣释放锁定，然后水平拔出模块。禁止倾斜或用力拉扯。
3. 存储管理
   • 拆下的模块应放入防静电袋，存放于干燥、无尘、常温环境中。建议优先使用原厂防静电包装保存。

（三）日常运维

1. 尽量减少非必要插拔，降低金手指与插槽的机械磨损。
2. 每 3–6 个月定期清洁：
   • 光接口使用光纤清洁笔或无尘棉签擦拭。
   • 金手指用干燥无尘布清洁。
3. 环境管控：
   • 工作温度建议 0℃–70℃，湿度 10%–90%（无凝露）。
   • 确保设备通风散热，避免高温、潮湿、多尘环境。
   • 光特通信工业级版本支持 –40℃~85℃ 宽温工作，适用于户外机柜、工厂等恶劣环境。
4. 故障排查：
   • 出现丢包、时延增大或链路中断时，先检查光纤/网线连接状态，可用同规格模块替换以定位故障点。

六、典型应用场景

• 企业局域网：办公区交换机互联、服务器接入，构建千兆高速内网。
• 数据中心：机柜内服务器与交换机互联、存储设备连接，满足高密度、低时延需求。
• 运营商网络：宽带接入、小区汇聚、城域网骨干传输。
• 工业网络：工业控制设备联网、高清视频监控传输，提供稳定、抗干扰的通信链路。

光特通信 1.25G 千兆 SFP 光模块已广泛应用于企业园区、数据中心、运营商接入、安防监控及工业互联网等领域，凭借高稳定性、高兼容性与优异性价比，获得市场广泛认可。
