✨前言

Hi，我是松柏。

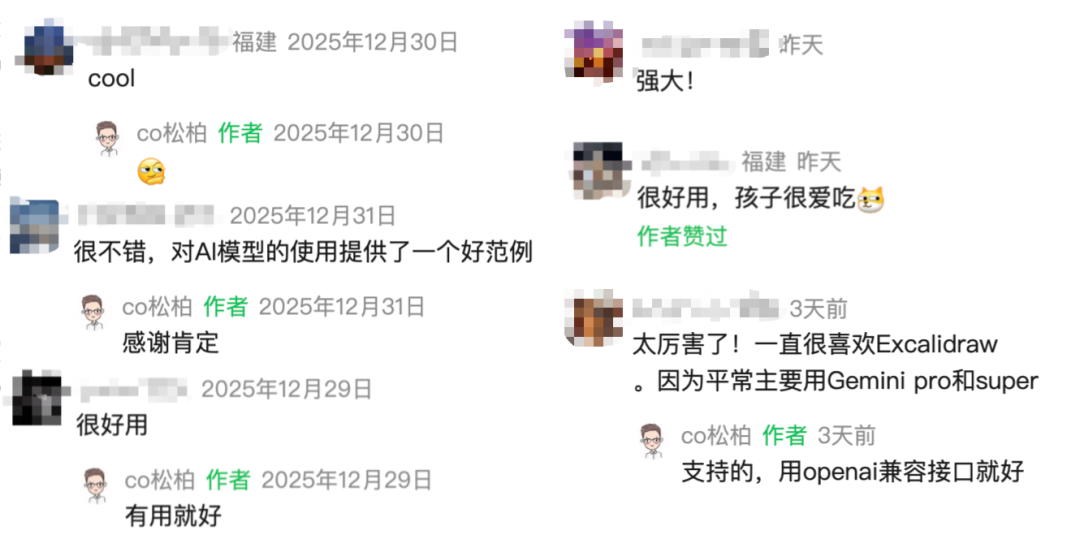

前几天我做了个开源的 AI + Excalidraw 的绘图工具，收到了很多小伙伴的好评：

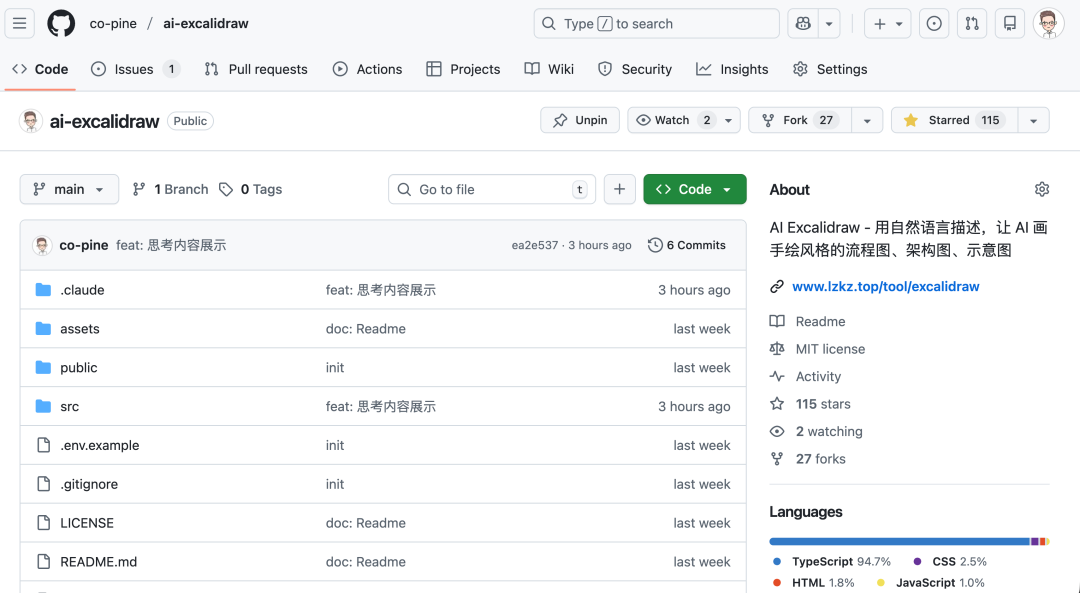

短短几天 Github https://github.com/co-pine/ai-excalidraw 也 100+ star ⭐️ 了：

所以今天我又花了一些时间对这个工具进行了更新，主要增加了多会话管理、选中元素更新、删除元素这些功能，让体验更加流畅！先一起看看效果吧：

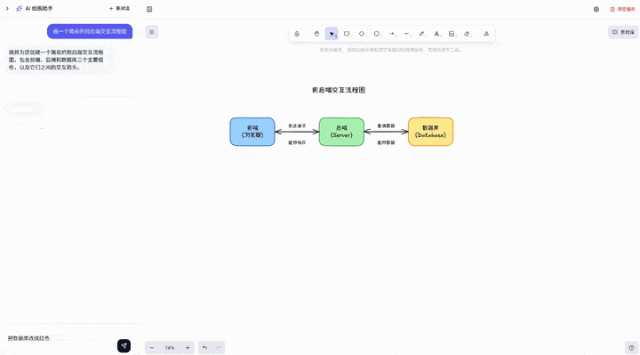

选中元素更新：

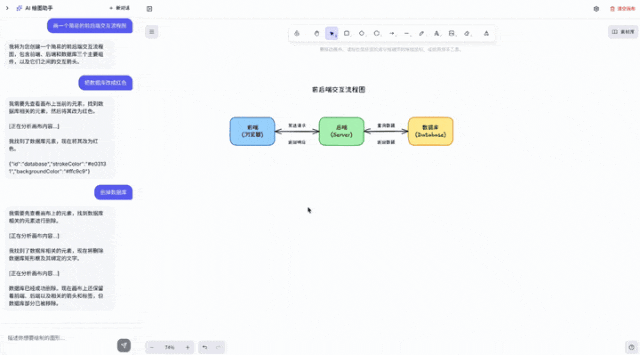

删除元素：

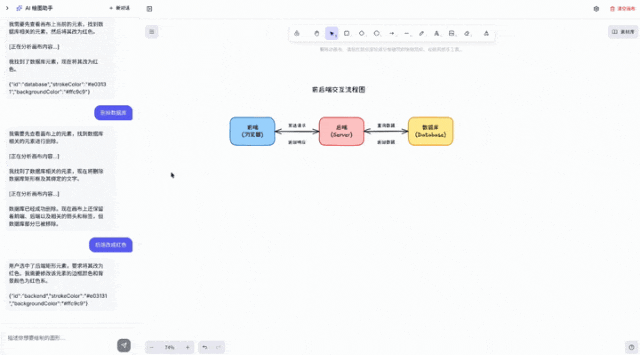

多会话管理，也就是说，每个对话的画布是相互隔离的，互不影响：

体验地址：https://www.lzkz.top/tool/excalidraw

Github 地址：https://github.com/co-pine/ai-excalidraw

废话不多说，关注点赞，我们看看这次的更新及其实现思路吧！

🎯核心更新

一、多会话管理

之前的版本所有会话共享一张画布，很容易互相污染，不好管理。所以这次更新支持了多会话管理，可以同时维护多个独立的画布和对话历史。

实现思路很简单，为每个会话生成唯一的 sessionId，然后在 localStorage 中分别存储：

// 会话数据结构
interface Session {
  id: string
  name: string
  createdAt: number
  messages: Message[]
  elements: ExcalidrawElement[]
}

// 保存会话
const saveSession = (session: Session) => {
  localStorage.setItem(`session-${session.id}`, JSON.stringify(session))
}

// 切换会话
const switchSession = (sessionId: string) => {
  const session = JSON.parse(localStorage.getItem(`session-${sessionId}`))
  // 恢复对话历史和画布元素
  setMessages(session.messages)
  excalidrawAPI.updateScene({ elements: session.elements })
}

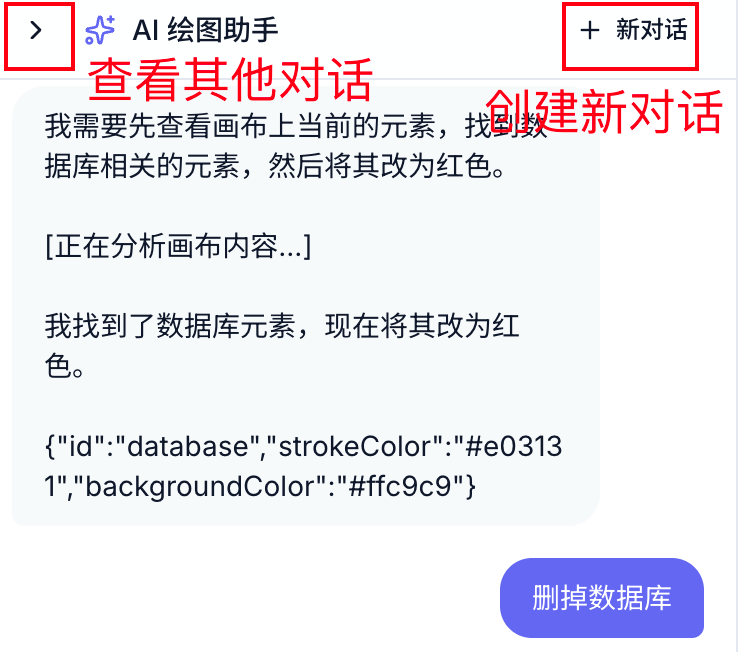

这样每个会话都是完全独立的，可以随时创建新会话或切换到之前的会话继续编辑，非常方便。所有数据依然是存储在本地，不用担心安全问题：

二、选中元素更新

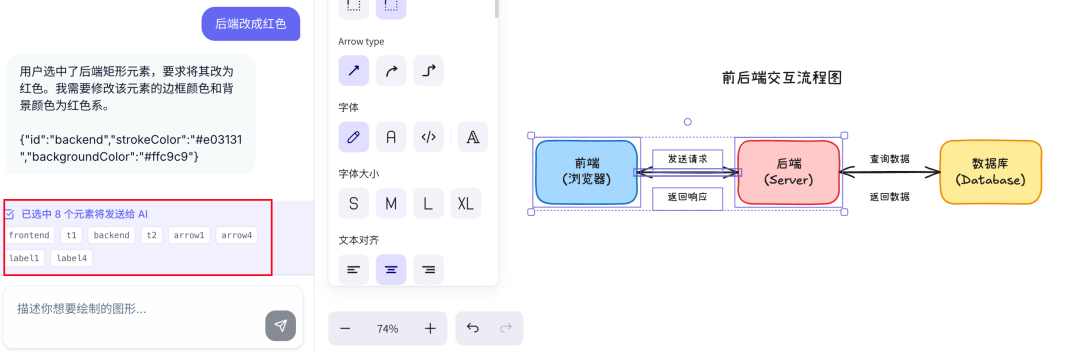

点击选中元素后，对话框的上方会显示元素的信息，在发消息时会把元素信息也一起发送给 AI，这样 AI 就能基于画布的状态实现精确修改，“指哪改哪”。

这个功能的核心实现是通过 Excalidraw API 获取选中元素的信息：

// 获取当前选中的元素
const getSelectedElements = () => {
  const api = excalidrawAPIRef.current
  const appState = api.getAppState()
  const allElements = api.getSceneElements()

  // 过滤出选中的元素
  return allElements.filter(el =>
    appState.selectedElementIds[el.id]
  )
}

// 更新选中的元素
const updateSelectedElements = (updates: Partial<ExcalidrawElement>) => {
  const selectedElements = getSelectedElements()
  const updatedElements = selectedElements.map(el => ({
    ...el,
    ...updates,
  }))

  // 应用更新
  api.updateScene({
    elements: allElements.map(el =>
      updatedElements.find(updated => updated.id === el.id) || el
    )
  })
}

这个功能给我的体验非常好，比如我可以直接选中不满意的多个节点，然后描述修改需求，就能进行精确的局部修改了。

三、AI 工具调用（Function Calling）

为了让这个工具更好用，我还引入了 AI 工具调用能力，让 AI 可以主动获取画布信息和操作元素。

这里主要提供了两个核心工具：

1）获取元素信息（get_elements）

AI 可以主动查询画布上的元素信息，比如：

用户："帮我看看画布上有什么"
AI：调用 get_elements() 获取所有元素
AI 回复："画布上有 3 个矩形、2 个箭头和 5 个文本元素..."

const tools = {
  get_elements: {
    description: '获取画布上的所有元素信息',
    parameters: {
      type: 'object',
      properties: {
        elementIds: {
          type: 'array',
          description: '可选，指定要获取的元素 ID 列表'
        }
      }
    },
    execute: (args) => {
      const api = excalidrawAPIRef.current
      const elements = api.getSceneElements()

      if (args.elementIds) {
        return elements.filter(el => args.elementIds.includes(el.id))
      }
      return elements
    }
  }
}

2）删除元素（delete_elements）

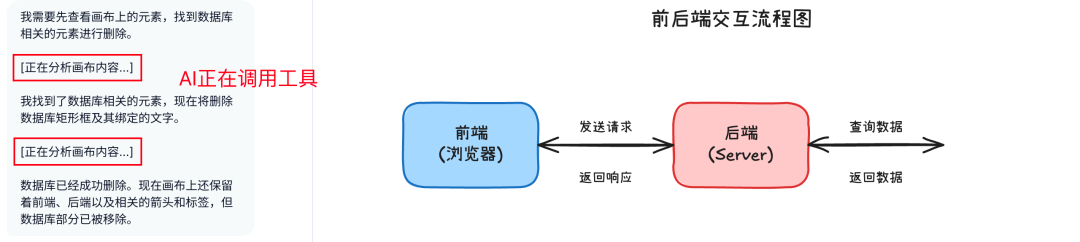

AI 还可以帮你删除不需要的元素：

用户："把所有红色的矩形都删掉"
AI：调用 get_elements() 找到所有红色矩形
AI：调用 delete_elements(ids) 删除它们

const tools = {
  delete_elements: {
    description: '删除指定的元素',
    parameters: {
      type: 'object',
      properties: {
        elementIds: {
          type: 'array',
          description: '要删除的元素 ID 列表',
          items: { type: 'string' }
        }
      },
      required: ['elementIds']
    },
    execute: (args) => {
      const api = excalidrawAPIRef.current
      const elements = api.getSceneElements()

      // 标记为删除
      const updatedElements = elements.map(el =>
        args.elementIds.includes(el.id)
          ? { ...el, isDeleted: true }
          : el
      )

      api.updateScene({ elements: updatedElements })
    }
  }
}

我觉得工具调用还是挺方便的，可以很大程度上提高使用的便捷性。

四、其他

1）因为现在很多模型都是思考模型，而且思考的比较久，所以为了让用户体验更好一点，这次更新会把模型的思考过程展示给用户，减少纯等待的时间。

实现上很简单，就是在 AI 返回的流式响应中，单独处理 reasoning_content 字段：

const streamAI = async (prompt: string) => {
  const response = await fetch('/api/chat', {
    method: 'POST',
    body: JSON.stringify({ messages, tools })
  })

  const reader = response.body.getReader()
  let reasoning = ''
  let content = ''

  while (true) {
    const { done, value } = await reader.read()
    if (done) break

    const text = new TextDecoder().decode(value)

    // 解析流式数据
    if (text.includes('reasoning_content')) {
      reasoning += extractReasoning(text)
      setThinkingContent(reasoning)  // 展示思考过程
    } else {
      content += text
      setResponse(content)  // 展示正常回复
    }
  }
}

2）这次更新没有加没有记忆功能，个人觉得没有太大必要，来回传递画布内容太费 token 了，而且过长的上下文也会影响到 AI 输出的质量。所以从成本和体验上考虑，我选择了不加记忆功能，让 AI 通过工具调用来了解画布状态。

3）上期有一些小伙伴说希望能出对应的 Obsidian 插件，但是我本人很少用 Obsidian，不清楚大家希望这个插件做成什么样、如何交互等等，所以这个就没做，不过也欢迎其他感兴趣的小伙伴在我代码的基础上改造。
