安徽京准：智慧水利GPS/北斗授时服务系统技术应用方案

安徽京准：智慧水利GPS/北斗授时服务系统技术应用方案

一、项目背景与需求分析

1.1 行业痛点

在水利数字化转型过程中，时间同步精度不足已成为制约系统效能的“隐形瓶颈”。某流域水文监测中心曾因0.5秒的数据偏差，导致三个自动闸门启闭指令不同步，险些引发区域性水位异常-1。这一案例揭示了水利系统面临的三大核心痛点：

• 数据融合困难：雨量站、水位计、水质传感器等终端设备时钟不统一，导致多源数据无法有效关联分析
• 协同控制失效：闸门群控、泵站联调等场景对时序要求严苛，毫秒级偏差可能引发动作紊乱
• 故障溯源低效：缺乏统一时间标尺，系统故障定位耗时长达数天，影响输水安全

1.2 政策驱动

国家层面已将北斗规模化应用纳入水利行业战略部署。水利部《网络安全等级保护2.0》明确要求关键信息系统的时钟同步误差不得超过1秒-1。同时，国家要求2024年底实现长江干流梯级水电站存量授时设备全面升级至北斗三号，推动存量终端全量替代-10。

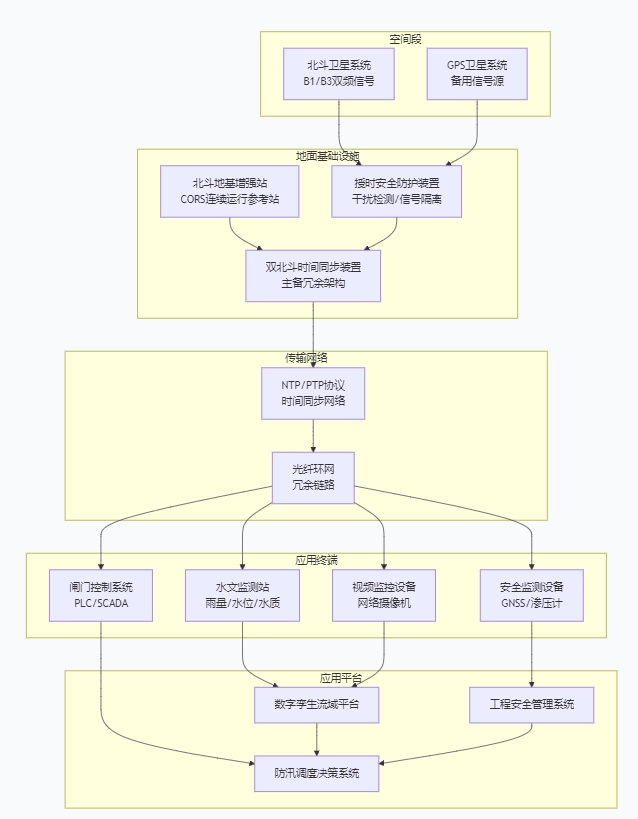

二、系统总体架构

本方案构建“天基北斗为主、地基授时为辅”的双重保障体系，形成覆盖“采集-传输-应用”全环节的统一时间基准。

三、核心功能设计

3.1 高精度时间同步

技术指标：

• 同步精度：NTP协议实现毫秒级同步（≤1ms），PTP协议实现微秒级同步（≤10μs）-1-4
• 守时能力：卫星信号中断后，内置高稳晶振/铷钟可维持高精度守时≥72小时
• 可用性：系统授时可用率≥99.99%-4

实现方式：

• 采用双北斗时间同步装置，接收B1、B3双频北斗信号，形成设备自身信号源热备冗余-6
• 主备时钟光纤冗余配置，保障信号零中断-4
• 针对关键控制场景，部署PTP增强型NTP服务器，将北斗地基增强站与传感器时钟同步精度提升至纳秒级-1

3.2 北斗时空安全防护

针对GPS欺骗、信号干扰等安全威胁，部署授时安全防护装置：

• 干扰检测：实时监测卫星信号质量，识别生成式、转发式欺骗信号和压制信号-6
• 主动隔离：检测到异常信号时自动隔离，切换至守时模式或备用时间源-10
• 原位加固：不影响原有系统架构，可原位加装，符合电力、水利等行业防欺骗抗干扰技术要求-6

3.3 多源数据时空统一

统一时间戳服务：

• 为所有监测数据（水位、流量、水质、视频）添加可信时间戳
• 采用国密SM4算法加密授时信息，防止中间人攻击-1

数据融合增强：

• 实测数据显示，部署微秒级NTP集群后，多源数据融合效率提升40%-1
• 解决安徽淮河与江苏太湖流量数据的跨区域可比性问题-1

3.4 高精度位移监测

基于北斗GNSS技术构建变形监测体系：

• 监测精度：静态后处理精度达亚毫米级（2-5mm），实时数据推送精度为厘米级-5
• 监测模式：全天候无人值守自动监测，覆盖沉降、平面变形等关键指标-5
• 应用场景：水库大坝形变监测、堤防沉降监测、库区滑坡预警-1-5

四、关键技术指标

五、典型应用场景

5.1 流域防洪调度

应用案例：长江某流域水资源调度平台接入87座大型水库实时数据，NTP时间服务器构建统一时钟域，使不同厂商的SCADA系统准确执行“秒级调度指令”。2024年春季抗旱调度中，跨省水资源调配响应速度提升60%，减少弃水1.2亿立方米-1。

实施要点：

• 集控中心部署双北斗时间同步装置，实现微秒级对时精度-4
• 各水库站部署NTP时间服务器，通过光纤环网与集控中心同步
• 闸门群控系统要求32个执行单元在50毫秒内完成协同动作-1

5.2 数字孪生流域建设

应用案例：某数字孪生太湖项目采用IEEE 1588v2协议与NTP混合组网，物理传感器与虚拟模型的时钟偏差控制在10微秒以内，洪涝模拟推演与实况数据吻合度达98.7%-1。

实施要点：

• 构建“天空地水工”五维监测体系，统一时空基准-5
• 无人机、无人船、地面传感器数据时间戳精准对齐
• 数字孪生平台实现虚实同步，预案演练效率提升5倍以上-1

5.3 工程安全监测

应用案例：澜沧江流域上游建成22座北斗连续运行参考站，为5座水电站构建基于北斗的“时空感知神经网络”，实现高寒高海拔地区全天候地基增强服务-9。

实施要点：

• 大坝表面部署GNSS位移监测点，毫米级捕捉变形-8
• 坝体内部埋设渗压计，与表面监测数据联动分析-5
• 光纤传感网络采用PTP协议，同步精度达纳秒级-1

5.4 供水管网管理

应用案例：基于北斗时空技术的智能供水管理系统，对漏水或爆管现象迅速察觉并及时处理，自动生成最优巡检路径-2-7。

实施要点：

• 管网关键节点部署压力、流量传感器，统一时间基准
• 利用北斗短报文功能实现偏远地区数据回传
• 巡检人员手持终端接收北斗授时，路径规划与时间同步联动

5.5 视频监控时间同步

应用案例：荆江流域监控系统实现毫秒级时钟同步，从根本上解决监控数据时间偏差问题，使系统从“看得见”升级为“看得准”-3。

实施要点：

• 基于Linux平台构建NTP校时服务体系-3
• 全流域监控终端统一授时，便于事件追溯和证据链固定
• 为防汛决策提供精准的可视化支撑

六、设备配置与部署

6.1 核心设备清单

6.2 部署架构

分级部署模式：

1. 中心级（集控中心/省中心）：部署一级时间服务器，双北斗主备，配备授时安全防护装置
2. 站级（水库/泵站）：部署二级NTP服务器，与中心同步
3. 终端级：各类监测设备、控制设备通过NTP协议与站级服务器同步

网络要求：

• 采用光纤冗余链路，确保授时信号传输可靠
• 关键节点配置时钟扩展装置，满足多设备接入需求-10
• 支持NTP、PTP、IRIG-B、1PPS+串口等多种对时接口

七、实施保障

7.1 自主可控要求

根据国家“十四五”北斗规模化应用规划，水利关键基础设施应：

• 全面采用北斗三号系统，逐步替代GPS-6
• 核心元器件实现自主可控-6
• 符合《三峡集团北斗卫星导航系统发展与应用行动计划》要求-6

7.2 安全合规

• 满足水利部网络安全等级保护2.0要求-1
• 通过ISO 27001认证，操作日志具备不可篡改的时间凭证-1
• 采用国密算法加密授时信息，通过司法电子证据审查-1

7.3 运维管理

• 统一数字化运维监测平台，实时可视化监控各节点同步状态-4
• 6大安全区域独立对时IP管理-4
• 定期开展授时系统检测与精度校准

八、效益分析

8.1 经济效益

• 数据融合效率提升40%，降低数据治理成本-1
• 跨区域调度响应提升60%，减少弃水损失-1
• 故障定位时间从72小时缩短至2小时，降低停机损失-1
• 减少人工巡检成本，优化资源配置

8.2 社会效益

• 提升防洪减灾能力，保障人民生命财产安全
• 保障供水安全，服务民生需求
• 支撑数字孪生流域建设，提高水利决策科学化水平

8.3 安全效益

• 摆脱对GPS依赖，保障关键基础设施授时安全
• 增强抗干扰、防欺骗能力，筑牢水利网络安全防线
• 为工程安全监测提供可靠时间基准，提前预警隐患

  ---

方案总结：本方案以北斗三号卫星导航系统为核心，构建覆盖水利全业务场景的高精度授时服务体系。通过双北斗冗余架构、授时安全防护、多源数据时空统一等关键技术，解决水利行业数据融合难、协同控制难、故障溯源难等痛点，为智慧水利建设提供坚实的“时空基准”支撑。
