摆脱飞线！Jumperless——让面包板像FPGA一样“软件可连线”

在电子原型设计里，传统的面包板和飞线是必不可少的工具，但有时飞线乱成一团不仅不美观，还容易出错。

而 Jumperless 的出现，则让这种“用手插跳线”的方式彻底颠覆：

它不是普通面包板，而是一块可以用软件定义连线的智能原型板，让你像玩 IDE 写代码一样“连电路”！

先看段视频了解一下：

🧠 什么是 Jumperless？

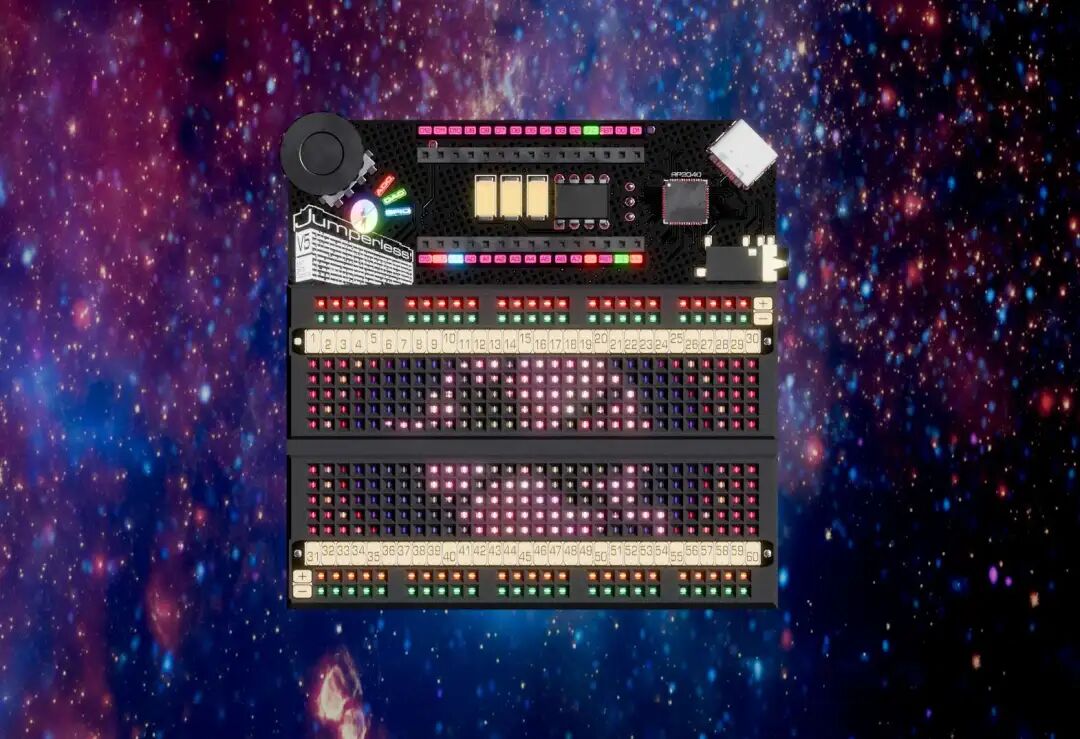

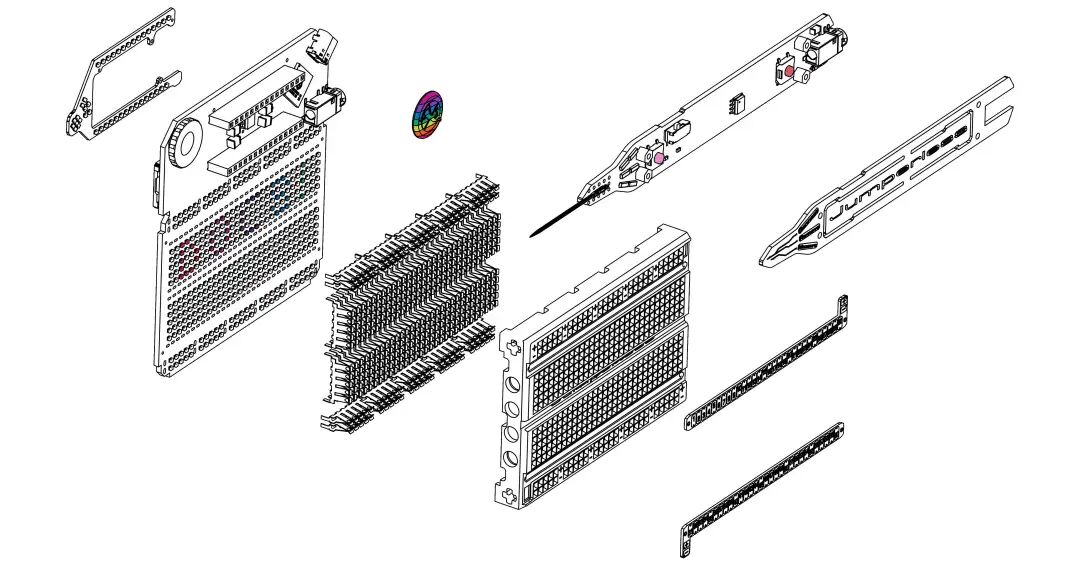

Jumperless（目前文档以 Jumperless V5 为主）是一块通过 软件控制跳线的智能原型板。它内置了可编程电源、电压/电流测量、GPIO 和 RGB 指示灯阵列，让原本物理连接的跳线变成可以用软件定义、自动连接甚至脚本控制的“虚拟跳线”。

换句话说，它把传统面包板变成了一个：

✨ 可编程电路 IDE（Integrated Development Environment）

✨ 用软件控制的可连线电路平台

✨ 实时显示与测量的交互式原型工具

这对于快速验证电路思路、做实验性原型甚至反向工程（比如未知芯片引脚探测），都提供了全新的方式。

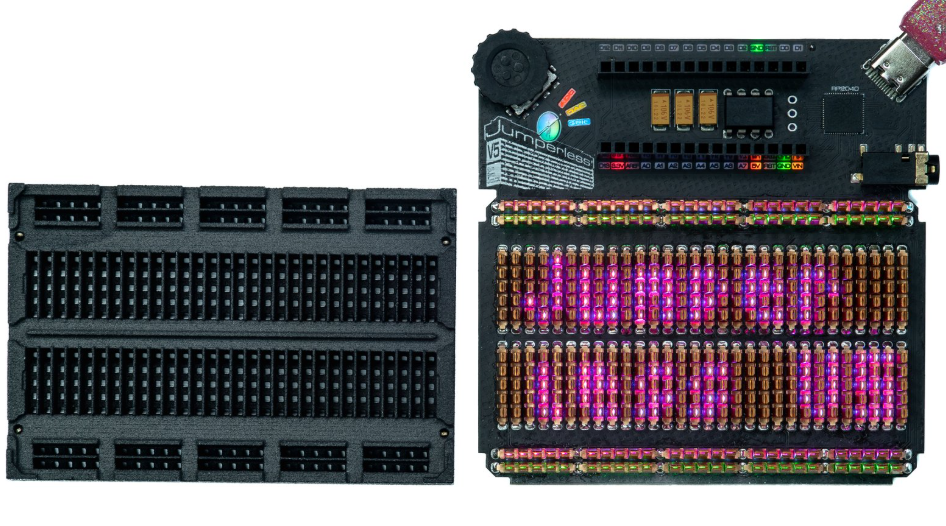

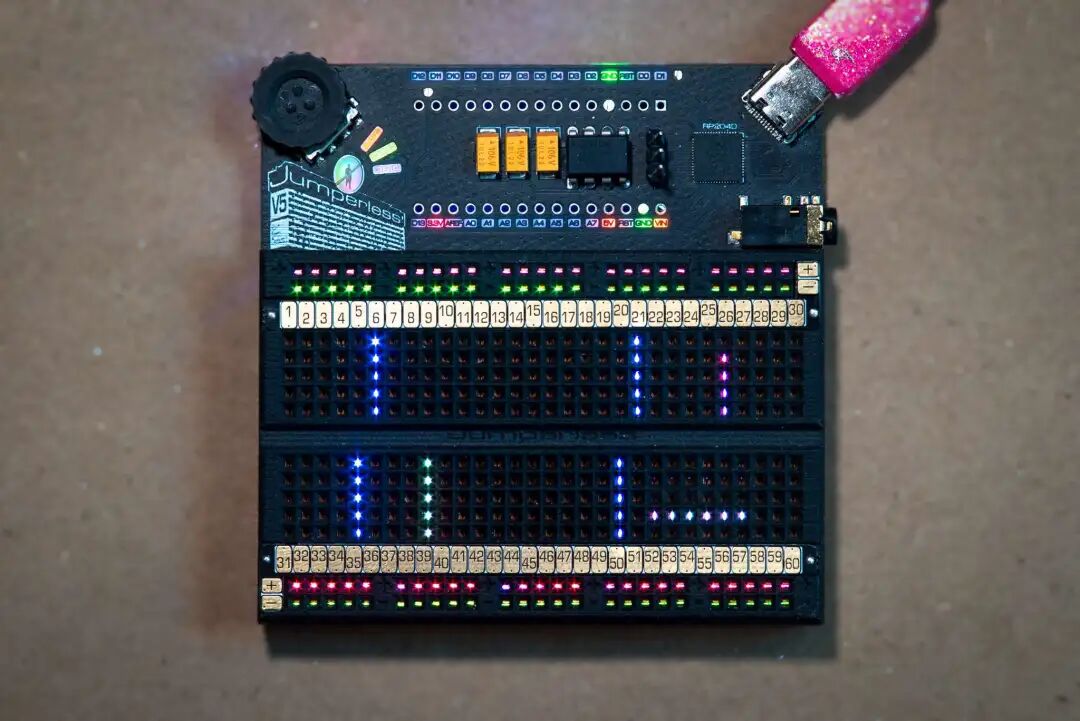

• 面包板下方是一个 14x30 的显示屏。

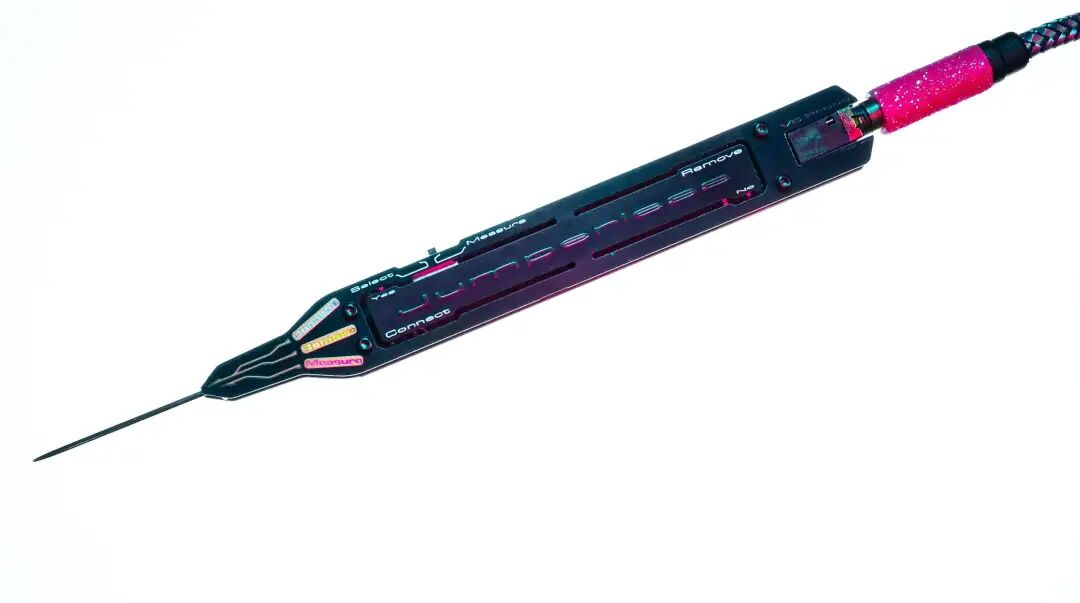

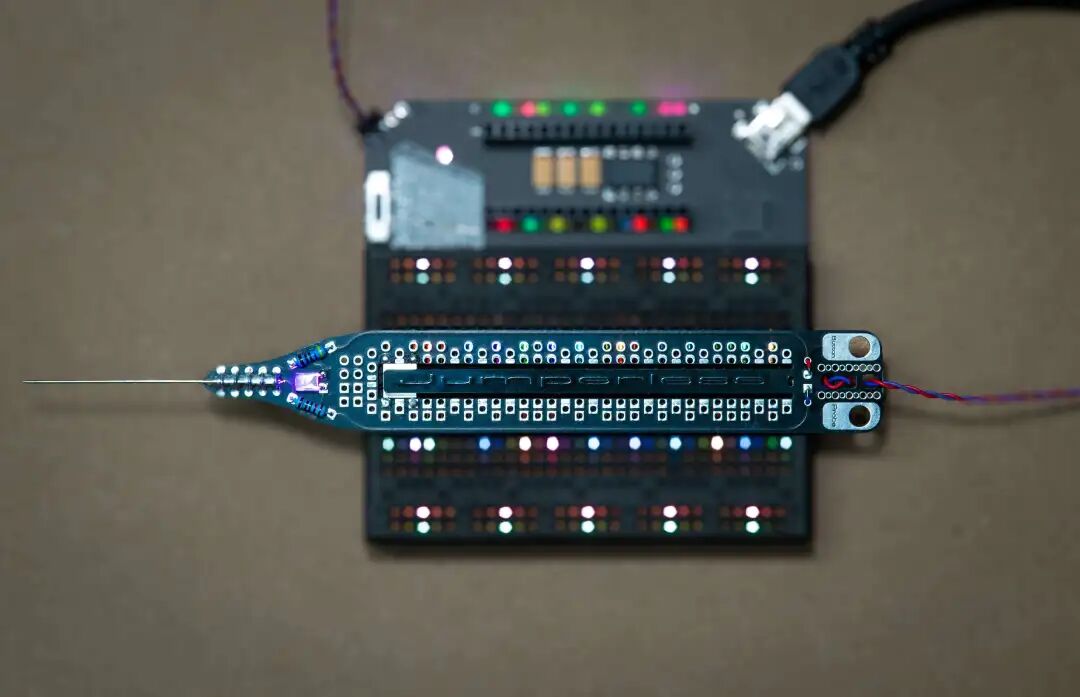

• 一款外形小巧的探针，可用于连接和测量电压、电流和电阻（探针尖端可任意弯曲）。
• 内置 Python 解释器和应用程序库，用于存储、运行和共享可以控制一切的应用程序。
• 四个独立可调的±8V、300mA电源（其中两个是面包板导轨，所有电源均可布线）
• 菊花链式接头设计，方便将两个或多个 Jumperless v5 板组合在一起，以满足更大的工作区域需求。

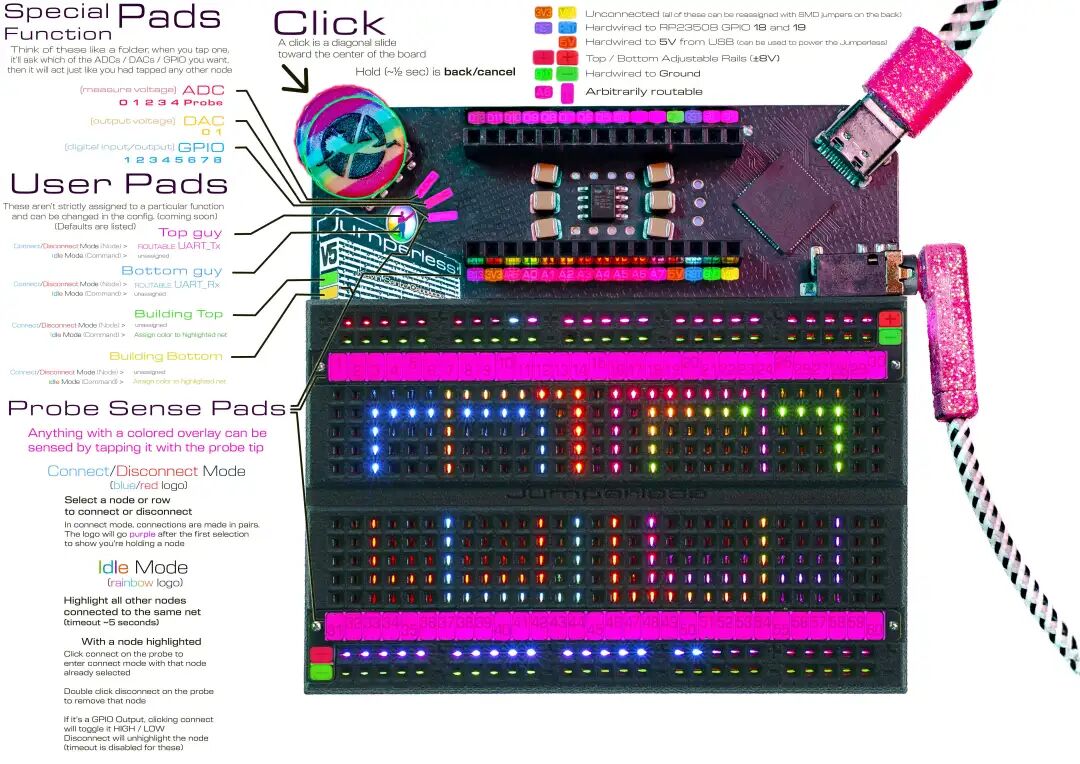

• 可选择无电脑操作，所有功能均可通过板载旋转编码器菜单和探头进行控制。
• 可选择的 Nano 排针，使 Jumperless V5 能够与任何开发板配合使用，即使是引脚排列不同的开发板。
• 它具有过流和过压保护功能，即使绕过软件保护并将电源短路接地，也不会损坏。
• 可以嗅探或写入板上的任何 UART、I²C、SPI 或 MIDI 信号。它可以设置为将读取到的内容打印到面包板 LED 上，从而将 Jumperless 变成一个串口监视器；或者，它可以显示为计算机上的两个 USB 设备，并通过另一个端口实现双向通信。

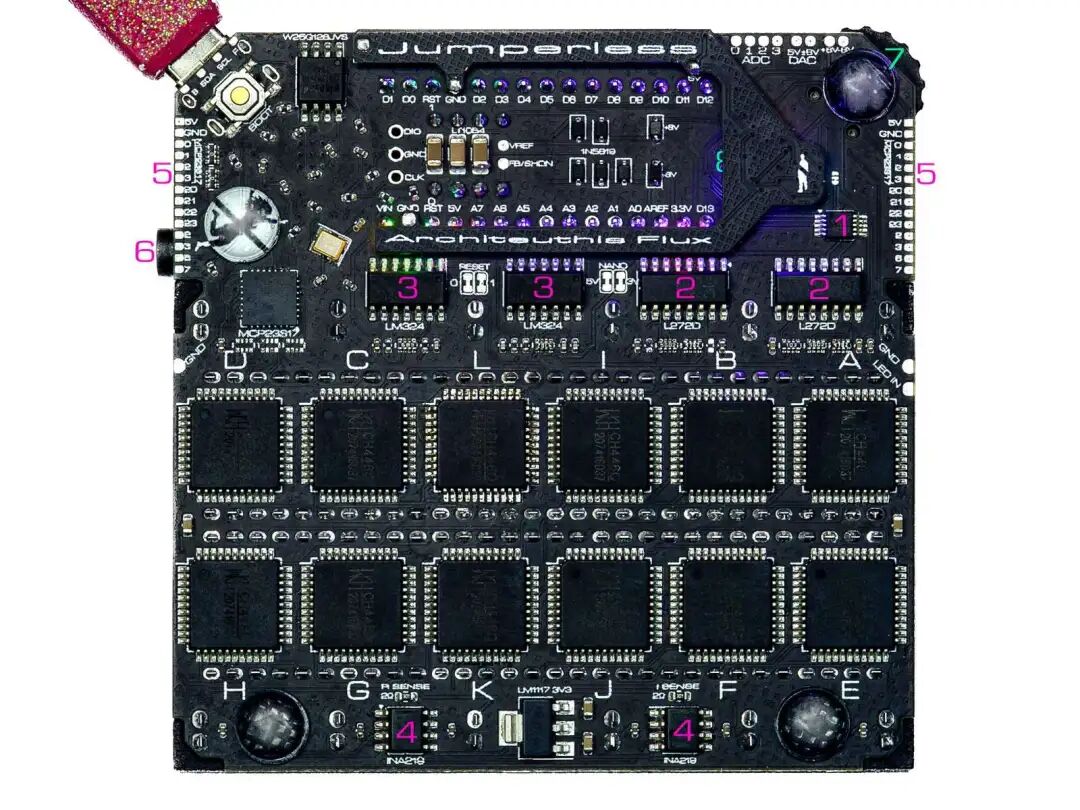

功能与规格

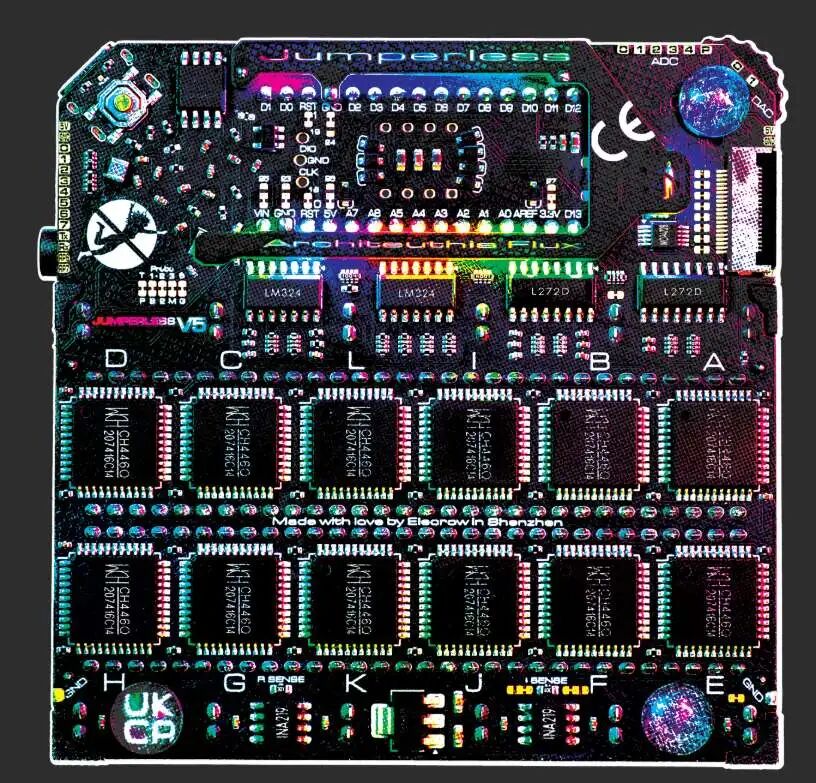

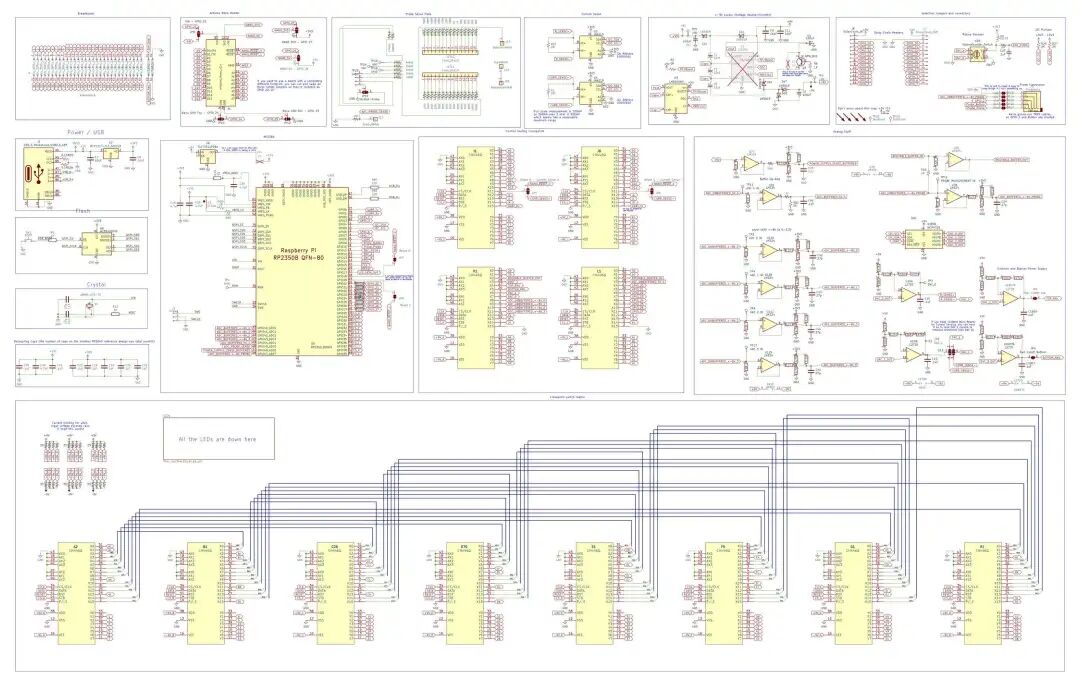

• 4 个 12 位 DAC（MCP4278），经大电流运算放大器（L272D）缓冲并移相至 ±8 V
• RP2350 内置 7 个 12 位 ADC，经缓冲和电平转换（LM324），可读取 ±8V 电压。
• 2 个 12 位电流/电压传感器 ( INA219 ) ，也可用于测量电阻。
• 10 个可路由 GPIO（RP2350），也可作为硬件 I²C、UART 或 SPI 使用。
• 两侧各有两个 14 针菊花链式接头，可无跳线传输八个模拟信号、SPI 信号和电源至另一个设备。
• 一款很棒的探针，通过TRRRS插孔连接，可以用来测量各种东西。

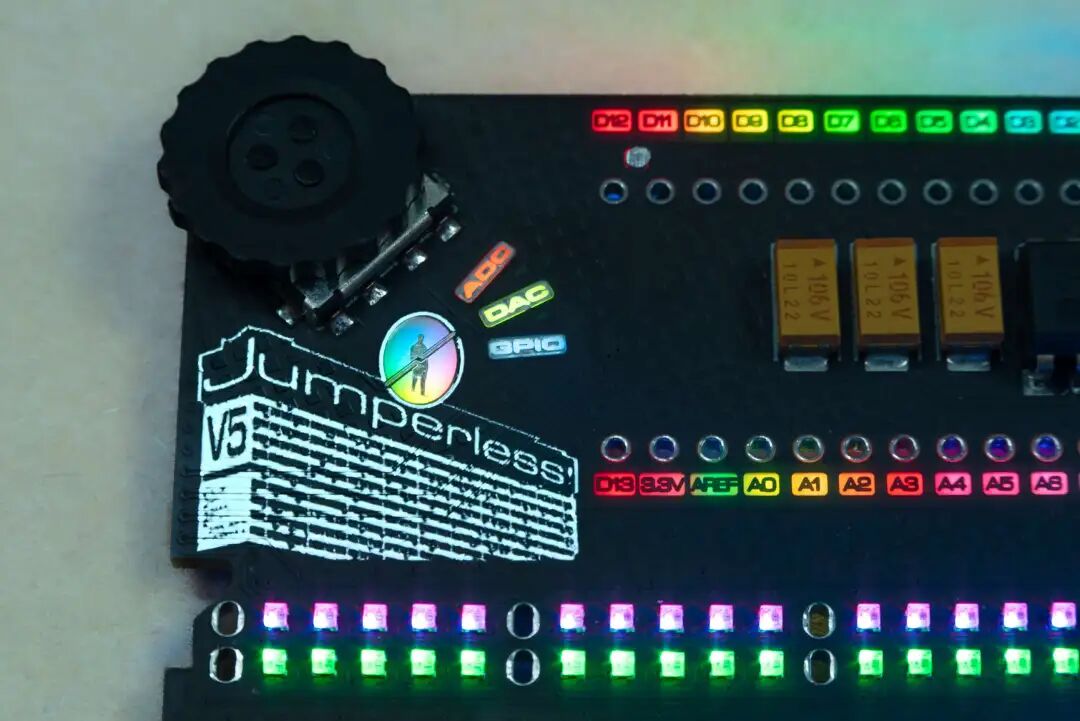

• 旋转编码器和开关（SIQ-02FVS3）
• 451颗可寻址RGB LED（XL-1010RGBC）

⚙️ Jumperless 怎么工作？

🔌 软件可定义连线

传统面包板靠手工插跳线，而 Jumperless 使用一组 可编程的交叉开关（crosspoint switch）阵列 来实现“任何点连任何点”的能力。通过软件下发命令，你可以让它把 PCB 上任意两个测试点连接起来，而不需要实际的跳线。

⚡ 内建多功能电源与测量系统

Jumperless 不只替代跳线，它还集成了：

✔ 4 个可编程 ±8 V 电源

✔ 多路电压/电流/电阻测量通道

✔ 10 个 GPIO 任意路由

✔ RGB LED 反馈显示

✔ 小型探针用于测量电路状态

和普通面包板比起来，它把大量“实验台设备”压缩到了一个板子上。

🧪 脚本化与无限可能

Jumperless 的最大亮点是：

你可以把电路连线行为写成脚本，然后自动执行。

比如：

🔹 自动尝试所有可能的连接组合

🔹 快速切换音频处理路径

🔹 电压测量 + 信号分析

🔹 自动测试未知芯片的引脚

🔹 在面包板上运行小游戏（比如 Doom）

这些在普通面包板上基本做不到。

可用链接

https://github.com/Architeuthis-Flux/JumperlessV5

https://www.crowdsupply.com/architeuthis-flux/jumperless-v5

📌 小结

Jumperless 的文档展示了一个创新的原型设计工具：

✨ 消除手工飞线，让电路可编程

✨ 内置测量与反馈显示

✨ 支持 Python 脚本和 API 控制

✨ 可视化、自动化、可测试

✨ 脚本定义硬件逻辑——突破传统面包板限制

如果你遇到过面包板飞线混乱、验证效率低甚至调试困难的问题，这种软件可连线的硬件 IDE 可能会是未来新趋势。
