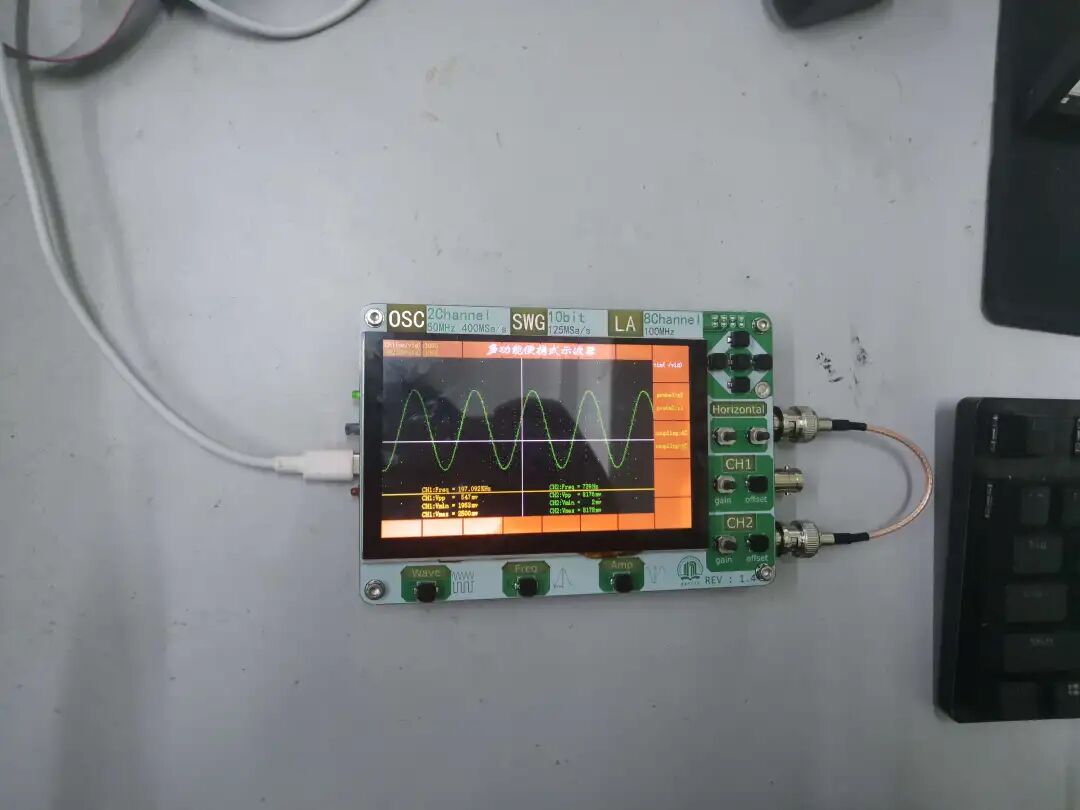

牛！FPGA + 双 AD9288，轻松玩转便携式示波器

之前推荐的基于FPGA+ADC的示波器，大家都反馈ADC比较难买，那今天带来一个较简单的方案，值得爱好者深度体验！

一、项目亮点速览 🔍

双路 AD9288 ADC：两颗 8 位、100 Msps ADC，通过交替采样实现单通道 400 Msps 或双通道 200 Msps 的高采样率

3PD5651 波形发生器：10 位 125 MHz DAC，最高可输出 20 MHz 正弦波，信号源与示波器无缝对接

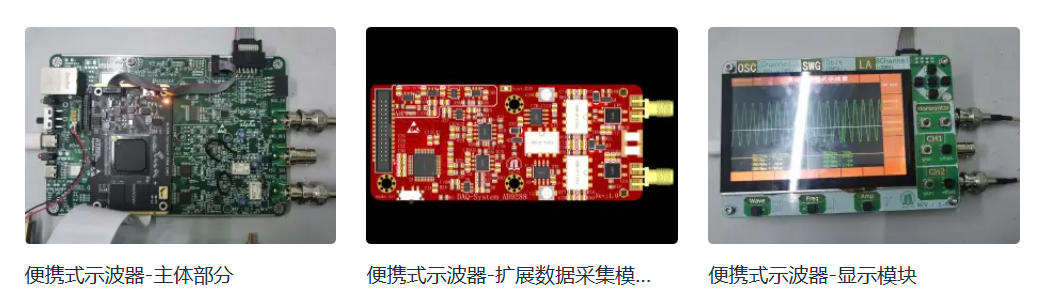

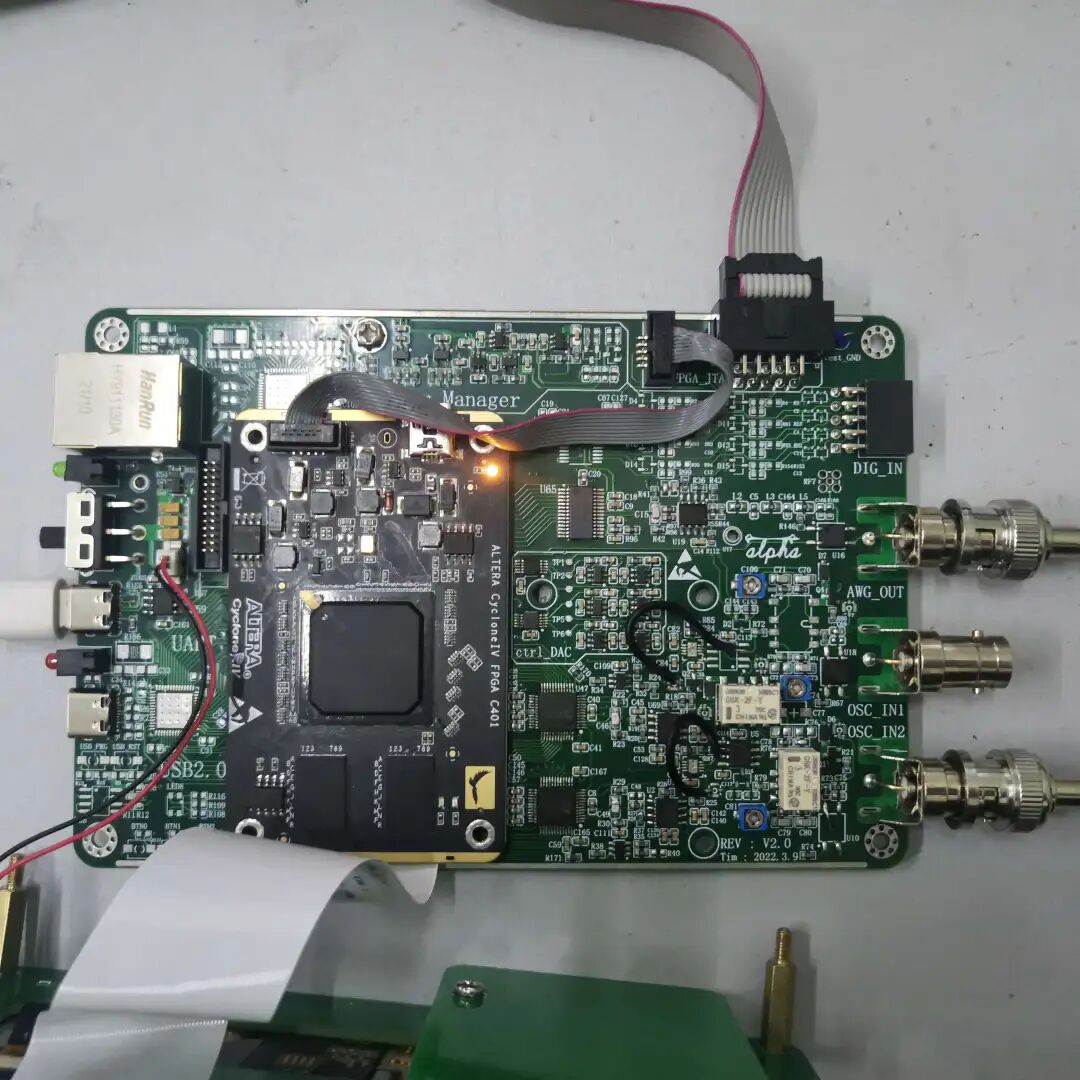

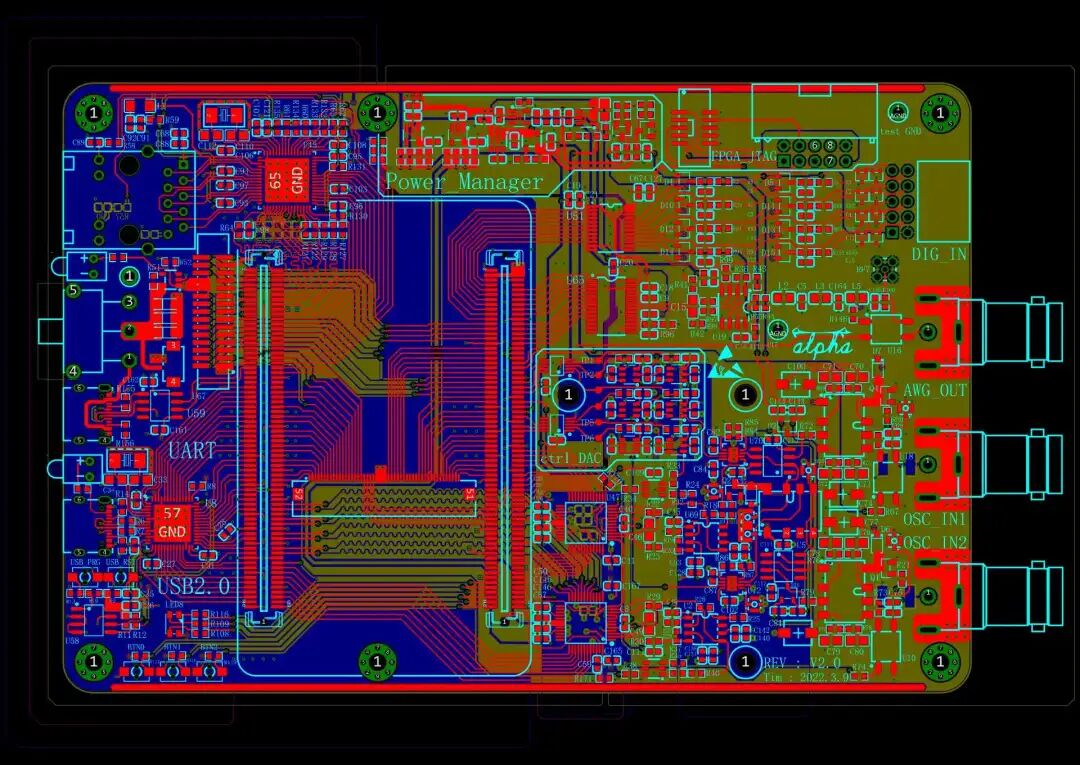

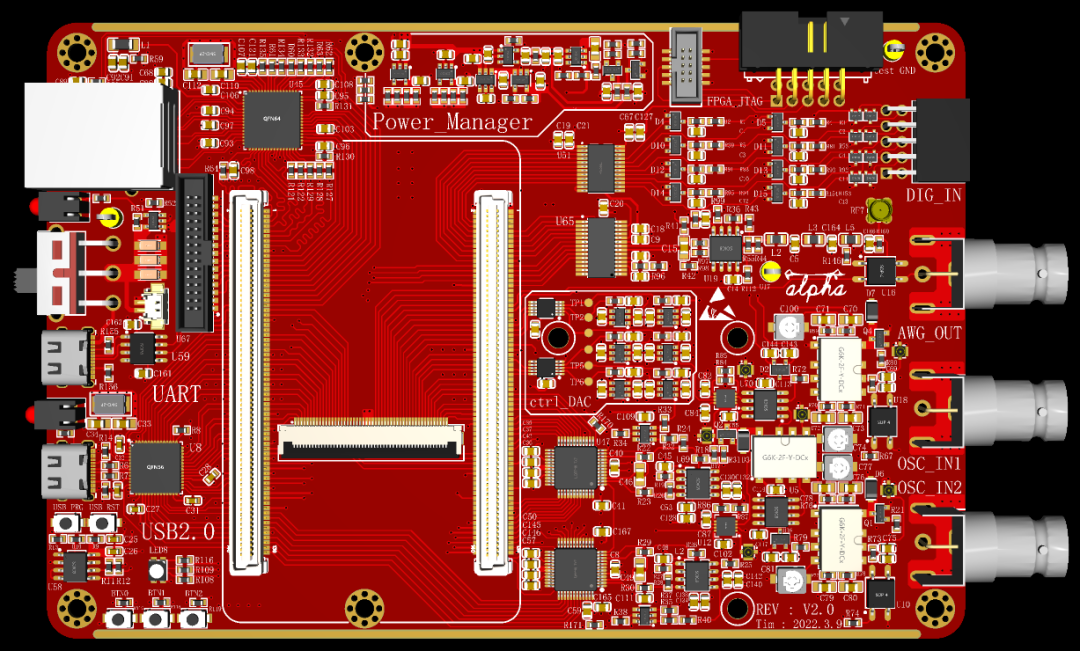

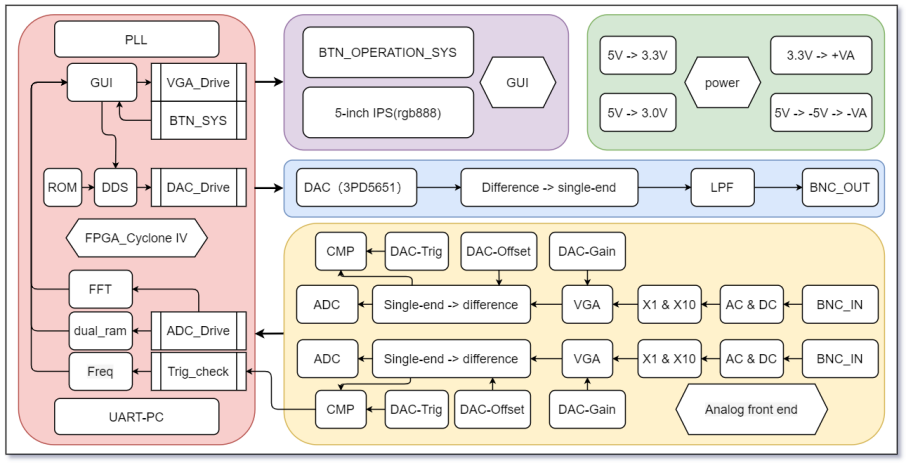

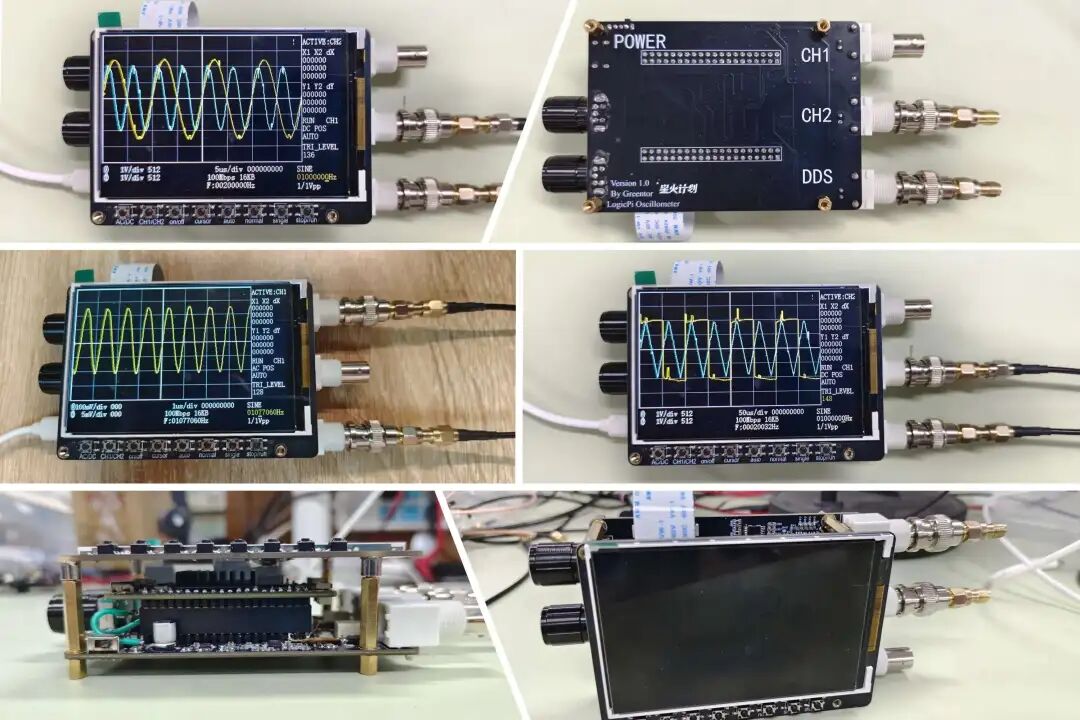

模块化设计：包括 FPGA 核心板（Altera Cyclone IV EP4CE30）、底板（信号预处理+波形发生）、显示板（LCD + 按键控制）、扩展采集模块四大部分

二、完整开源 + 超多资料

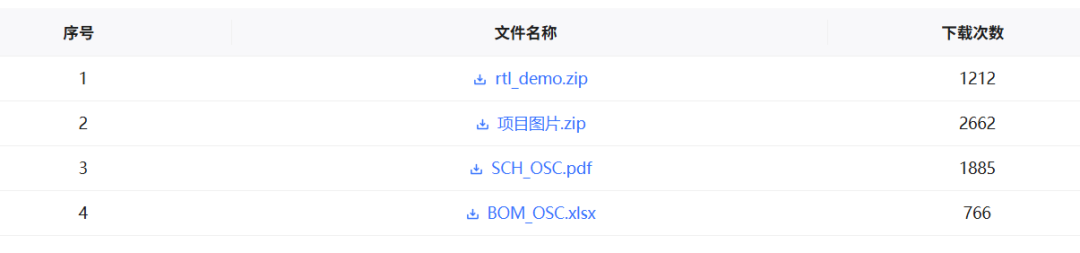

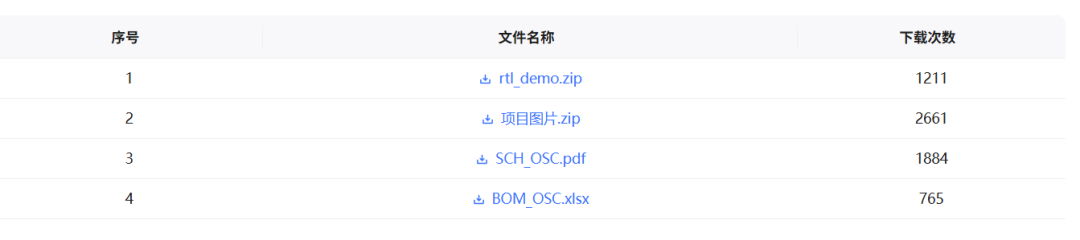

平台开放：所有原理图、PCB、BOM、RTL 代码及项目附件（包括演示视频和图片）全部免费提供

三、细节参数深度聊

1. 高速 ADC 采集能力：

单通道 400 Msps，双通道混用实现 200 Msps，足以应对音频至 RF 实验环境。

2. 多功能波形发生器：

输出高精度正弦波，方便在实验中验证信号捕获效果，无需外接信号源。

3. FPGA 核心能力丰富：

采用 Cyclone IV FPGA，除了基本的采集、控制、显示，也可实现任意波形、频谱分析等高级功能模块扩展。

4. 模块化易扩展：

核心板与信号处理板分离，另设扩展 ADC 模块，方便 DIY 增加更多通道或升级设计。

五、怎么上手？

项目主页

https://oshwhub.com/Alpha-go/a5IITjkVGF1cA9kyTV2V9sIHra7GcIg2

代码

代码+硬件都在项目主页可以找到

六、写在最后

这个便携式示波器项目，既具备理论深度，又有丰富的实际能用功能，是“一份源码一整套系统”的难得工程。无论是作毕业设计、学 FPGA、提升硬件能力还是打比赛，这都是一口能咬透全栈的硬件“大餐”。

在此基础上可以进行更多的扩展~

如果对FPGA+AD9288这个组合比较感兴趣，可以看下同类型的另一个项目：

https://oshwhub.com/greentor/logicpi-dual-channel-digital-osc
