ZYNQ/嵌入式ui设计用什么好?

1 常用的嵌入式UI有哪些？

以下是目前嵌入式领域常用的一些UI解决方案，我将它们分为几大类进行介绍：

一、轻量级字符/文本型UI (用于无图形显示屏)

这类UI通常用于段码屏、字符LCD屏（如1602、2004）或通过串口输出的命令行界面。 自定义简单驱动 描述：最基础的方式，直接编写函数控制屏幕显示特定的字符或自定义位图。 特点：极度轻量，无任何额外开销，但开发效率低，功能简单。 适用场景：51单片机、低端STM32驱动段码屏、字符LCD屏。 终端命令行界面 (CLI)

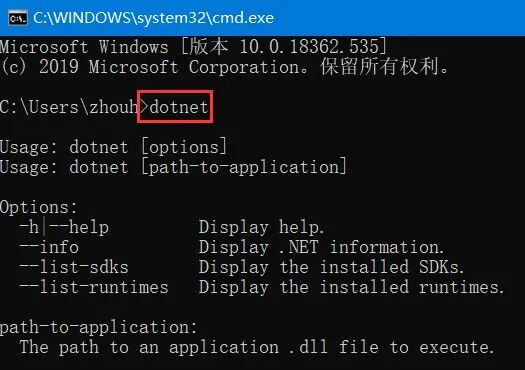

ASP.NET Core命令行界面CLI怎么使用 - 开发技术 - 亿速云

描述：通过串口工具（如PuTTY、SecureCRT）连接到设备，以文本命令的形式进行交互。 特点：无需屏幕，依赖串口，非常适合系统调试、参数配置和状态监控。 常用库：很多项目会自行实现一个简单的命令行解析器，也可以使用开源库如：linenoisecli (来自ARM Mbed OS)

二、轻量级图形库 (用于低分辨率彩色屏)

这类库适合资源有限的MCU（如Cortex-M系列），提供了绘制基本图形、文字和控件的能力。 LVGL (Light and Versatile Graphics Library)

当前最热门的选择！开源、免费，功能极其强大且社区活跃。 特点：支持抗锯齿、动画、多种主题、多语言、多种输入设备。控件丰富（按钮、滑块、图表、列表等），资源占用可配置（从几十KB到几百KB Flash/RAM）。 适用场景：从Cortex-M0到Cortex-M7都能运行，是资源受限MCU上实现华丽UI的首选。 轻量级图形库 (用于MCU)

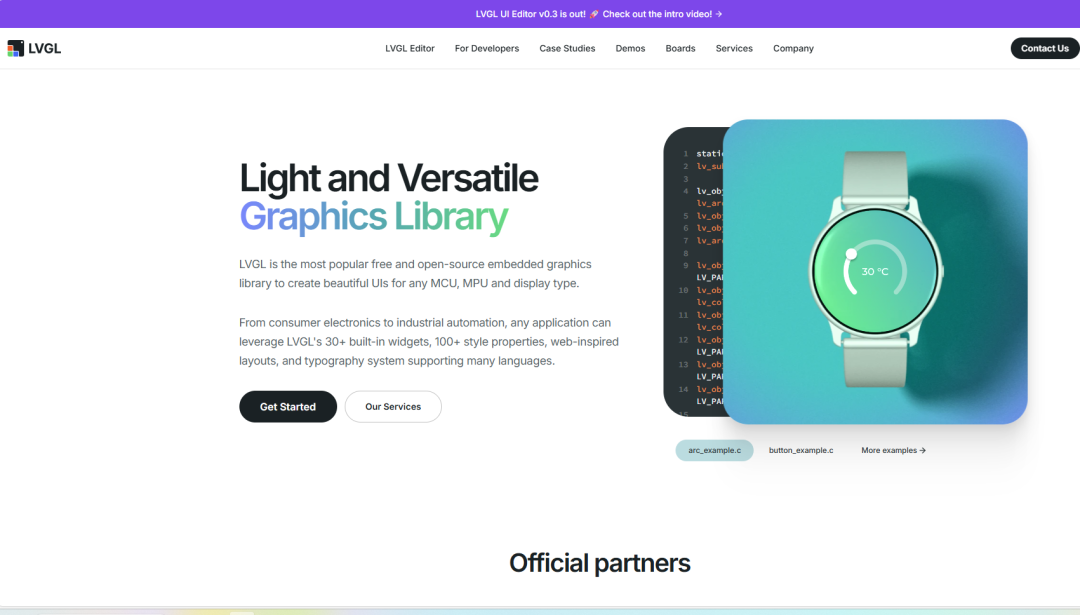

1. LVGL (Light and Versatile Graphics Library) 官网链接: https://lvgl.io/ GitHub仓库: https://github.com/lvgl/lvgl 在线演示: https://lvgl.io/demos 文档: https://docs.lvgl.io/

在这里插入图片描述

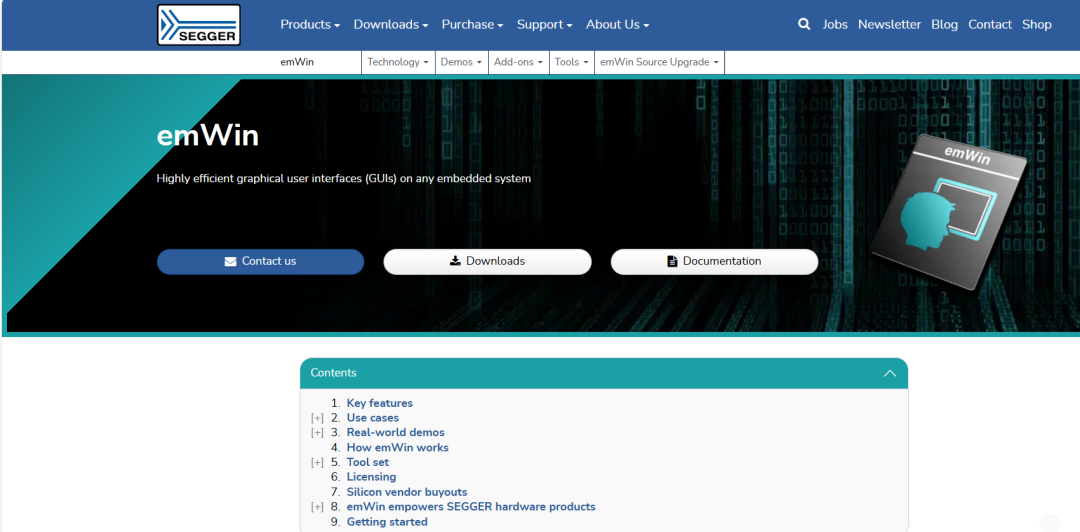

emWin / STemWin 描述：由SEGGER开发，是业界老牌的商用嵌入式GUI库。ST为其STM32用户免费提供了SEGGER官方页面: https://www.segger.com/products/user-interface/emwin/

在这里插入图片描述

STemWin 特点：功能成熟、稳定、高效，提供WYSIWYG（所见即所得）的GUI设计器。但开源和免费版本受限，商用需授权。 适用场景：主要用在STM32平台上，需要稳定商用级支持的场景。 STemWin资源: ST不直接提供下载，需在ST官网搜索“STemWin”，通常会在STM32CubeMX软件包或评估板软件包中找到。 TouchGFX

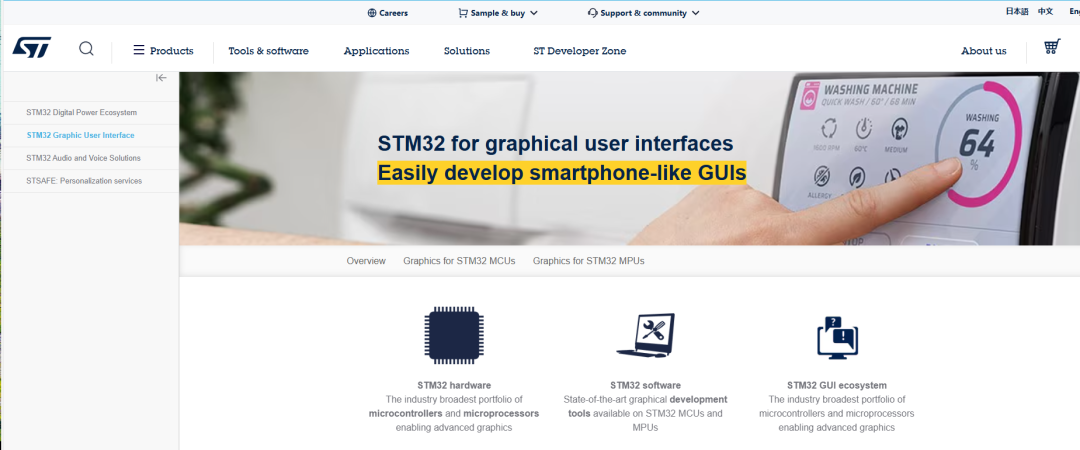

描述：由Draupner Graphics开发，现已被ST收购并免费提供给STM32用户。 特点：专注于创造炫酷、流畅的动画和视觉效果，充分利用STM32的硬件加速（如Chrom-ART）。有自己的PC端设计软件，设计体验很好。 适用场景：主要在STM32F4、F7、H7等高性能系列上，用于打造高端炫酷的UI。 官网链接:https://www.touchgfx.com/ ST官方TouchGFX页面:

https://www.st.com/en/development-tools/touchgfx-designer.html 文档和教程:https://support.touchgfx.com/ 备注: 对STM32用户免费，需在ST官网注册和下载Designer。

在这里插入图片描述

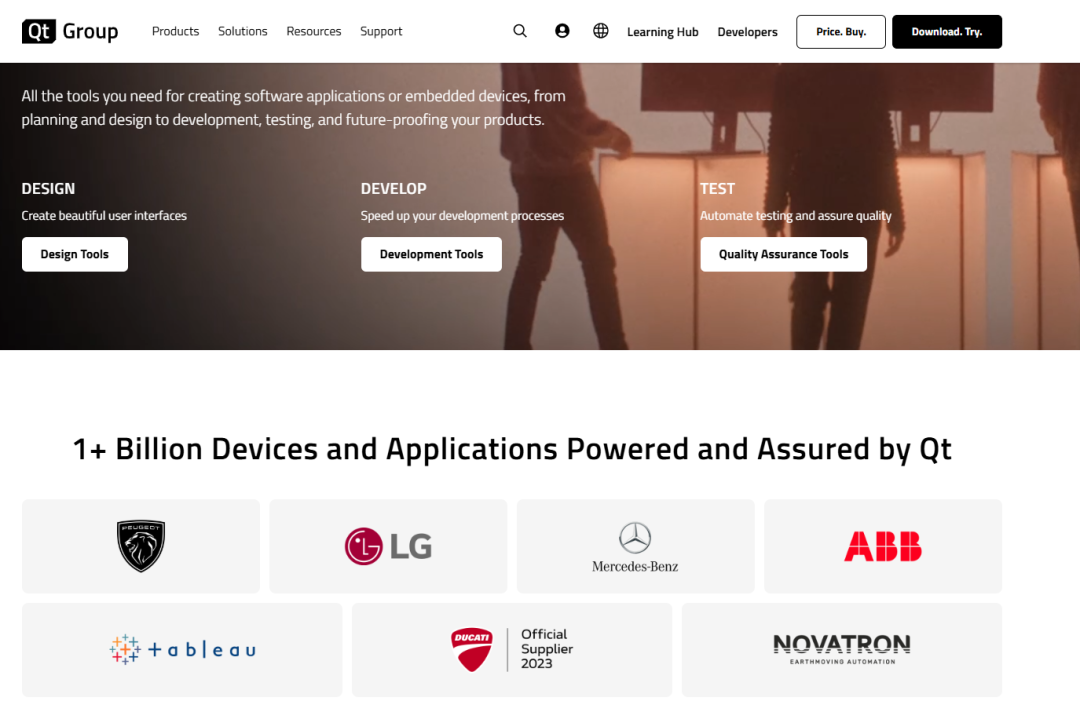

Qt for MCUs

描述：Qt公司推出的适用于微控制器的版本。 特点：允许开发者使用熟悉的Qt QML语言来为MCU开发UI。功能强大，但资源占用相对较高，且商用需要付费。 适用场景：需要跨平台（从MCU到Linux）共享UI代码，且有预算的商用项目。 官网链接: https://www.qt.io/qt-for-mcus 下载与评估: https://www.qt.io/download-qt-for-mcus 文档: https://doc.qt.io/qtformcus/

在这里插入图片描述

AWTK (Toolkit AnyWhere) 描述：国内开源、免费的GUI库，由ZLG主导开发。 特点：功能丰富，支持跨平台（不仅限于嵌入式），提供了一套完整的开发工具（如UI设计器、脚本绑定等）。在国内有较多应用和支持。 适用场景：适合各种资源级别的嵌入式设备，特别是国内项目。 官网链接:https://www.zlg.cn/index/pub/awtk.html GitHub仓库:https://github.com/zlgopen/awtk 文档:https://github.com/zlgopen/awtk/blob/master/docs/README.md 备注: 开源且免费（LGPL v2.1许可证）。 Guix / Azure RTOS GUIX 描述：属于ThreadX RTOS生态系统的一部分，现由微软Azure RTOS提供。 特点：为深度嵌入式和实时应用而设计，与ThreadX RTOS无缝集成，提供了Studio设计工具。 适用场景：使用ThreadX作为操作系统的项目。 微软官方页面:https://azure.microsoft.com/en-us/products/rtos/guix/ GitHub仓库 (ST移植版):https://github.com/azure-rtos/guix 文档: https://learn.microsoft.com/en-us/azure/rtos/guix/

三、基于Linux的GUI框架 (用于应用处理器)

当嵌入式设备运行Linux、Android等高级操作系统时，可以选择更重量级、功能更全面的桌面级UI框架。 Qt for Embedded Linux

描述：嵌入式领域的绝对霸主。功能完整，开发效率高，社区和商业支持都非常完善。 特点：支持OpenGL ES硬件加速，提供QML进行声明式UI开发，性能优异。开源版采用GPL/LGPL协议，商用需注意协议合规或购买商业许可。 适用场景：车载中控、工业HMI、智能家居中控、医疗设备等几乎所有基于Linux的高端嵌入式设备。 Qt公司官网:https://www.qt.io/ Qt for Device Creation 页面:https://www.qt.io/product/qt6/embedded 下载开源版:https://www.qt.io/download-open-source 文档:https://doc.qt.io/ Android

描述：主要用于移动设备，但也广泛应用于机顶盒、智能电视、车载信息娱乐系统等。 特点：拥有庞大的应用生态和开发者社区，UI开发基于Java/Kotlin。系统相对庞大和复杂。 适用场景：需要强大应用生态和多媒体能力的设备。 GTK+ (用于嵌入式)

描述：Linux桌面环境GNOME的基石，也可以用于嵌入式Linux。 特点：使用C语言开发，在资源丰富的设备上运行良好，但相比Qt，其在嵌入式领域的专门优化和工具链支持较少。 适用场景：传统Linux软件向嵌入式平台的移植，或Gnome生态的项目。 官网链接:https://www.gtk.org/ 文档:https://docs.gtk.org/ Flutter (Emerging)

描述：由Google开发的跨平台UI工具包，近年来开始支持嵌入式Linux平台（通过Embedder）。 特点：采用Dart语言，开发体验流畅，渲染性能高，支持丰富的动画效果。在嵌入式领域属于新星，但发展迅速。 适用场景：追求跨平台一致性（iOS、Android、Web、嵌入式）的新项目。 官网链接:https://flutter.dev/ Flutter 嵌入式支持文档:https://docs.flutter.dev/ui/flutter-for-embedded GitHub - flutter-embedded: https://github.com/sony/flutter-embedded-linux(索尼维护的嵌入Linux移植) LVGL (同样适用于Linux) 描述：LVGL不仅可以运行在裸机或RTOS上，也可以通过FrameBuffer驱动在Linux上运行。 特点：轻量高效，可以作为Linux上轻量级UI的一个备选方案。

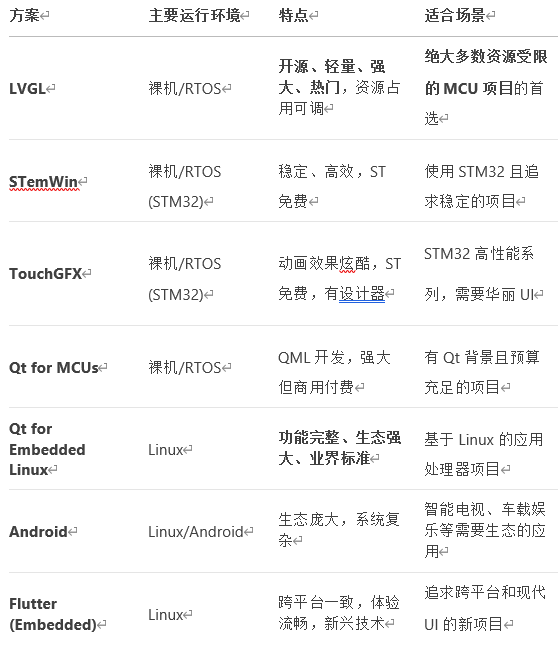

2 总结与选择建议

在这里插入图片描述

3 如何选择？

确定硬件：先看你的MCU/MPU型号、主频、Flash和RAM大小，以及显示设备类型（分辨率、颜色深度）。 评估需求：需要简单的按钮和文字，还是复杂的动画和图表？是否需要触摸屏？ 考虑许可：项目是开源、教育还是商用？预算是多少？ 开发效率：是否有现成的GUI设计工具（如TouchGFX Designer, Qt Designer, SquareLine Studio for LVGL）可以大大提高开发效率。
