实际应用成像下了解工业镜头的选型参数——视角（AOV）

工业镜头作为工业相机的“眼睛”，需要搭配合适的，而在选型中，我们需要考虑的一个重要参数是视角。

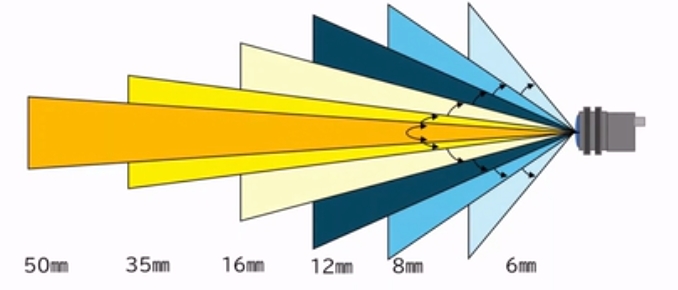

视角（AOV），用来表示图像的实际范围（由相机拍摄）。AOV随着焦距的变化而变化。我们通过实物成像来更好的认识它。

视角

在工作距离WD不变的情况下，焦距越短，视野(FOV)越宽;焦距越长，视野(FOV )越窄。

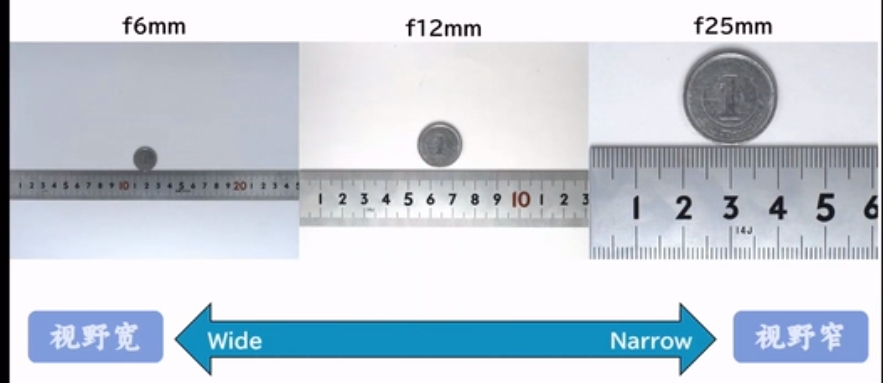

相同WD下，不同AOV下硬币实拍图。

f6mm

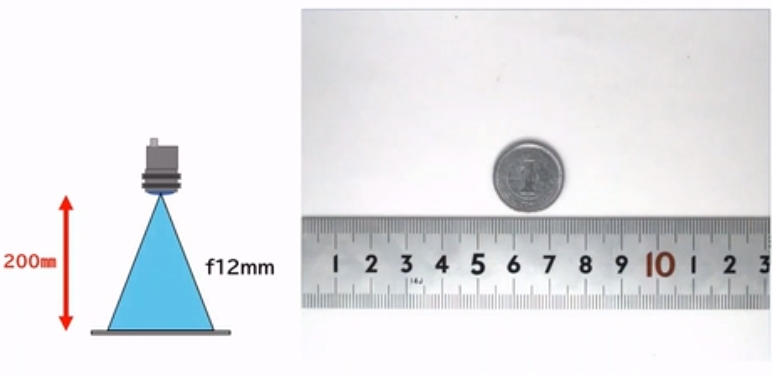

f12mm

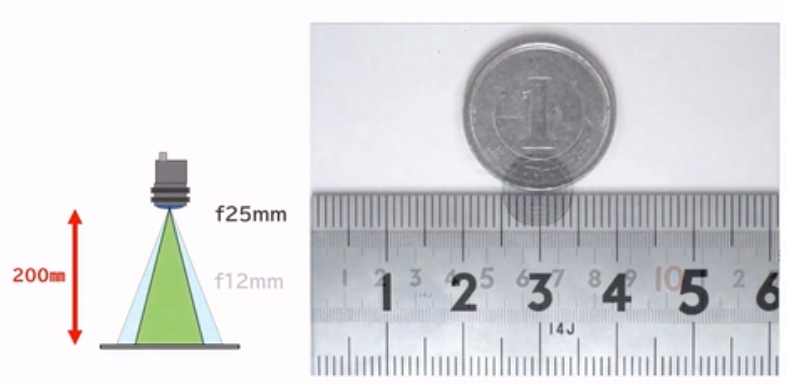

f25mm

f对比

如上图所示，焦距越短，视场越大:焦距越长，视场越小

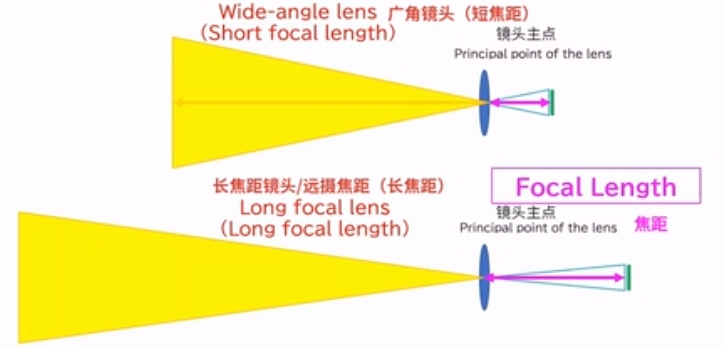

镜头0

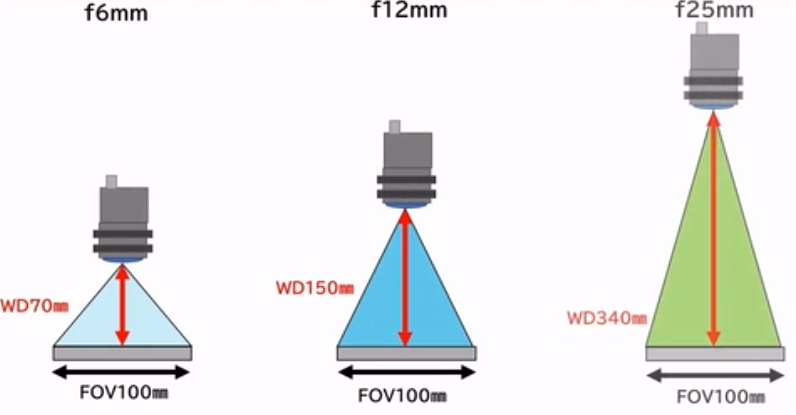

在同一视场内成像时:焦距越短，WD就越短;焦距越长，WD就越长。

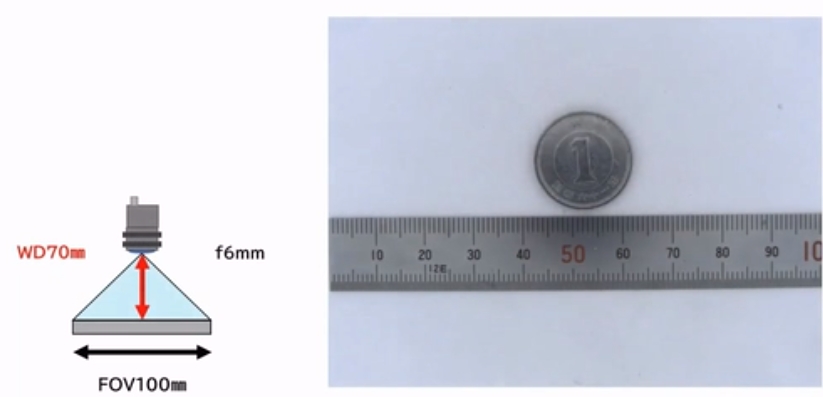

相同FOV下，不同的AOV的实拍图。

wd70

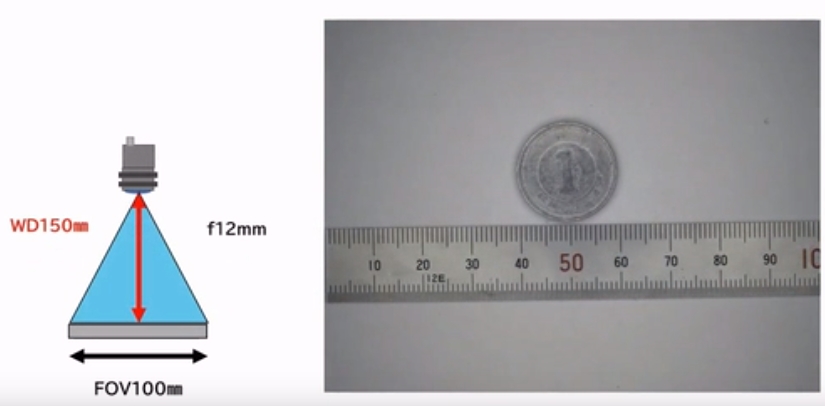

wd150

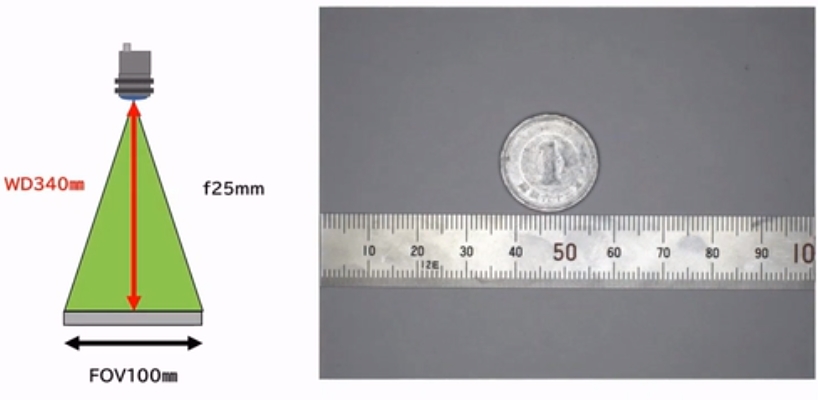

wd340

wd对比

如上图所示，焦距越短，WD越短；焦距越长，WD越长。

我们可以通过改变焦距做什么？

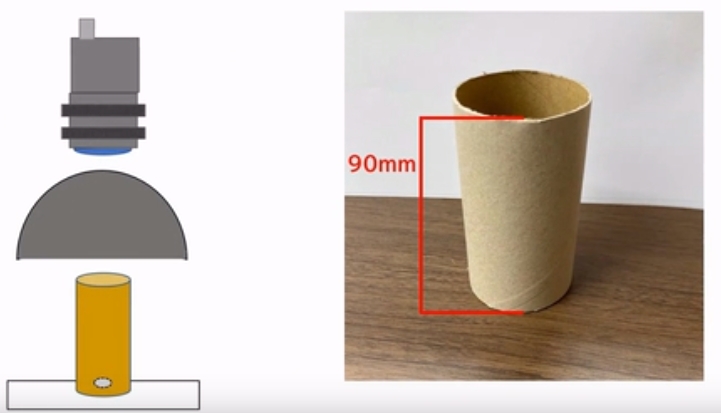

下面我们来拍摄圆筒内的硬币

实验1

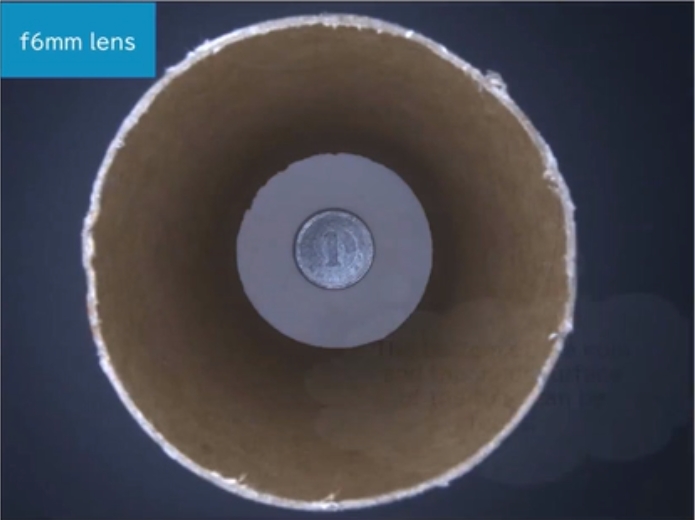

F6mm

可能会同时对焦于底部被测物硬巾以及圆筒内侧面。

f6圆筒

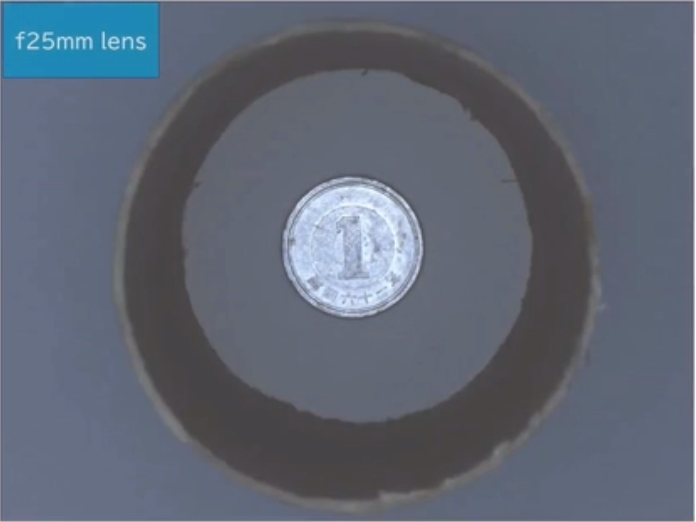

F25mm

由于是长焦镜头 圆筒内侧面的影响减少 被测物硬币的图像显得示更大。

f25圆筒

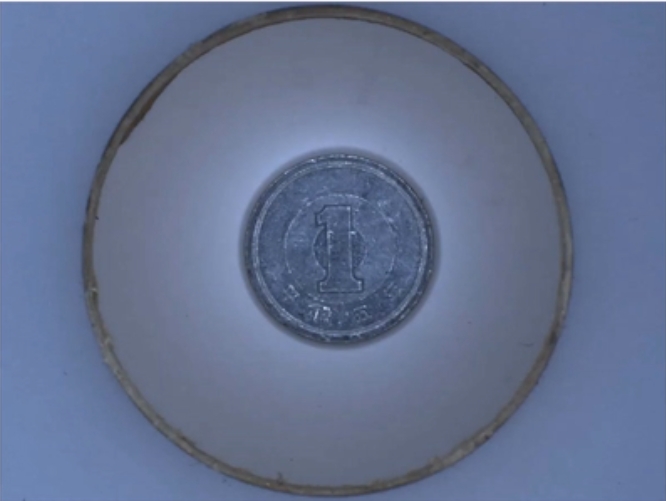

用远心镜头观测同一物体，远心镜头由于AOV接近于0°，圆筒的内侧面不会被拍摄下来。

远心镜头
