Modbus主站 Modbus Poll 详细图文教程

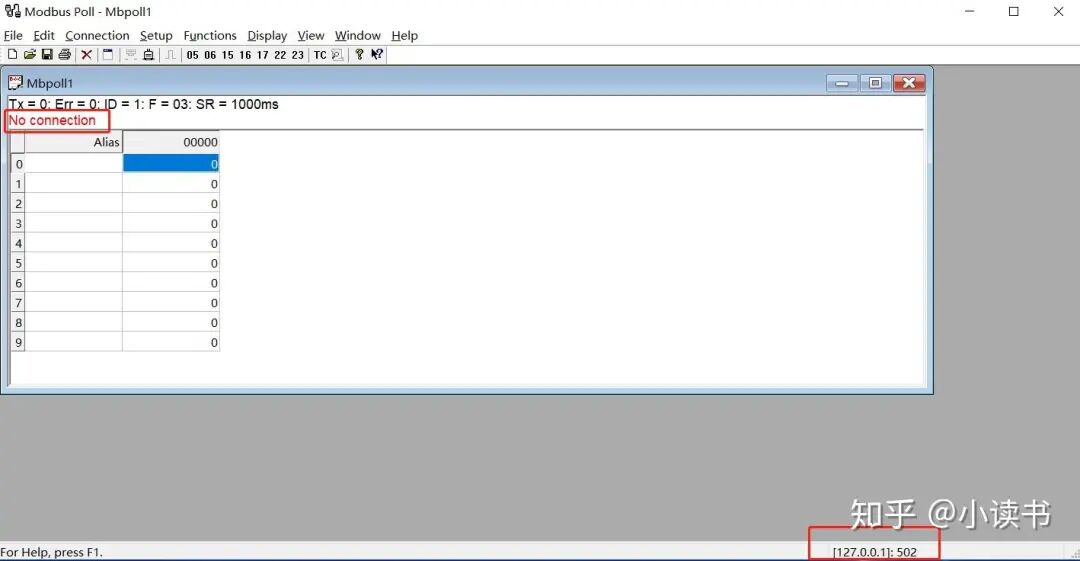

Modbus Poll打开软件之后主界面如下，出现红色No connection说明此时没有连接任何从设备。上面一行字代表当前通讯状态统计，Tx 代表发送帧数，Err代表错误帧，ID表示从站的ID号，F代表功能码，SR代表轮询周期，右下角显示IP地址和端口号。

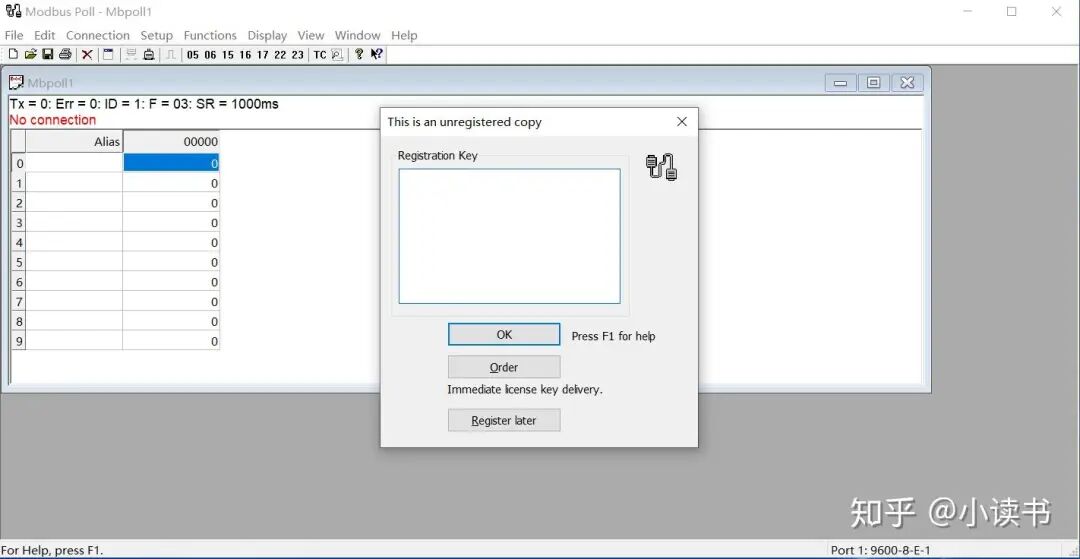

点击Connection->Connect… 弹出注册码输入框，可以输入注册码，没有的话点击Regster later可以试用30天

输入完注册码后，弹出Connection配置

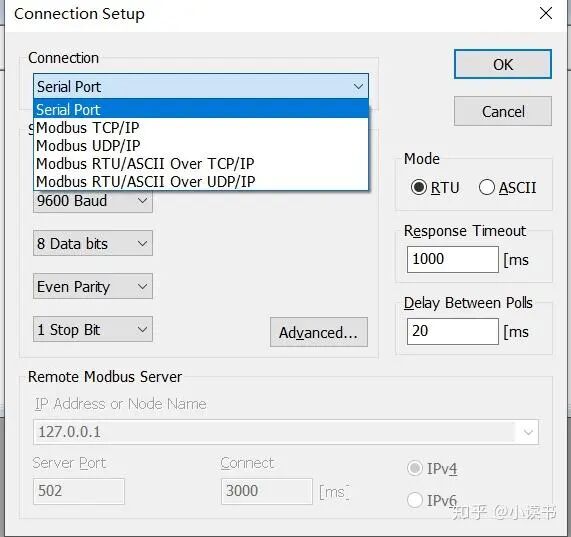

支持5种连接形式

1 串行： 通过串行线路。RS232或RS485。可以使用USB串行转换器。

2 TCP/IP：如果要与TCP/IP网络通信，选择TCP/IP。在这种情况下，从站ID与TCP/IP中使用的单元ID相同。 端口号默认为502。如果连接失败，则尝试是否可以在命令提示符下ping设备。如果ping命令失败，轮询也将失败。

3 UDP/IP： 如果要与UDP/IP网络通信，请选择UDP/IP。这与TCP/IP相同，但改用连接较少的UDP协议。

通过TCP/IP的RTU/ASCII： 这是通过TCP/IP网络而不是串行线路发送的RTU或ASCII消息。 通过UDP/IP的RTU/ASCII： 这是通过UDP/IP网络而不是串行线路发送的RTU或ASCII消息。 连接类型3-5不是http://www.modbus.org指定的标准，是为了一些特殊情况下的应用。

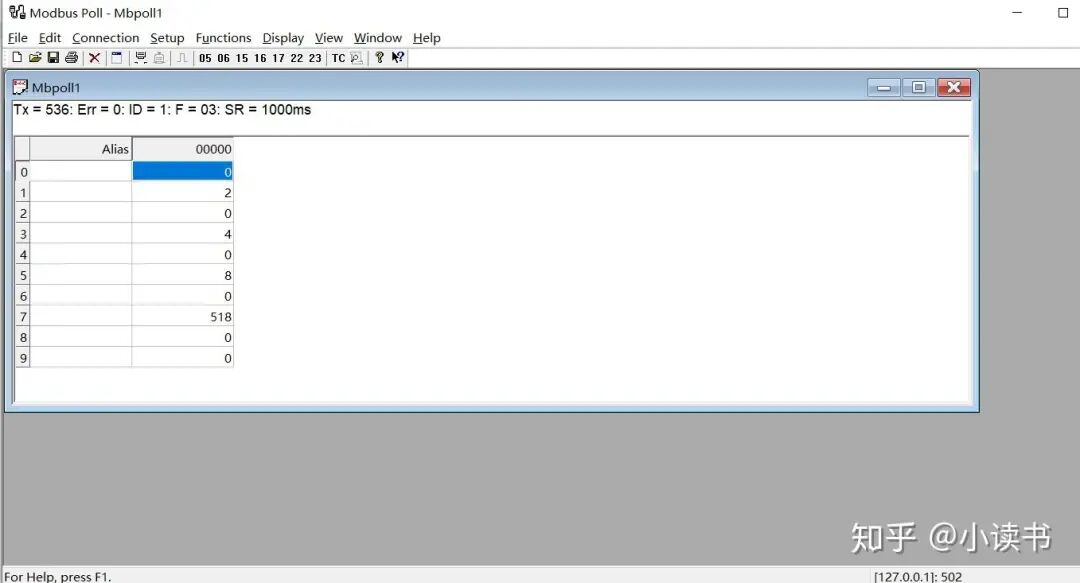

连接成功connection时界面如下（需要使用从站仿真器或者真实设备）

串口连接配置：

选择串口后可以配置串口信息

串口配置一般默认就好，除非有特殊的要求，Mode处可以选择RTU和 ASCII类型。右侧可以设置响应超时时间，和轮训间隔。对于轮训间隔，一般设置为20ms，如果将此值设置为小于20毫秒，则不能保证响应和新请求之间的3.5个字符的时间间隔。这是因为Windows进程调度为每10到20毫秒切换一次任务。 如果在串行RS485网络中轮询多个从站，则不应将该值设置为低于20ms。这是为了确保3.5个字符的时间间隔。 在TCP/IP网络中，小于20毫秒是可以的。

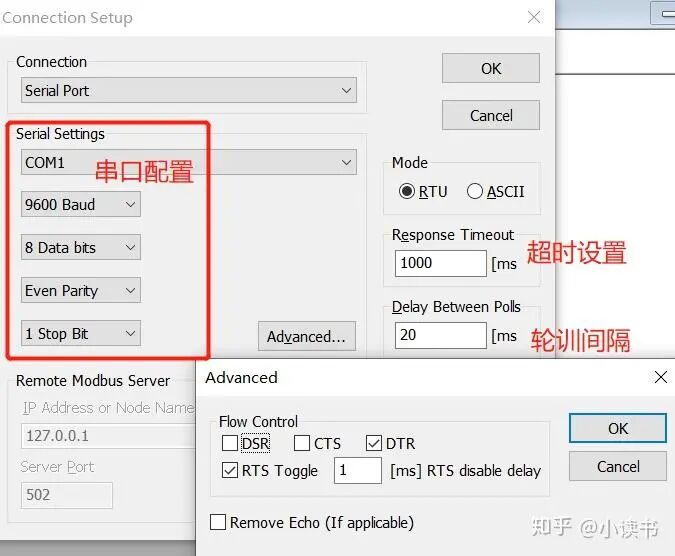

点击高级Advanced...可以看到高级设置，这里一般不用去管这里稍微介绍一下

RTS切换 ：RTS切换指定如果字节可用于传输，则RTS线将为高。发送所有缓冲的字节后，RTS线将变为低电平。 如果你的232/485转换器带自动方向切换功能，则可以使用它来切换方向。 尽量，应避免使用RTS控制的RS232/RS485转换器。在非实时操作系统（例如Windows和Linux）下，很难确定关闭变送器的确切时间。如果关闭它，字符可能仍位于FIFO或UART的发送寄存器中，尚未发送出去，这会导致数据丢失，但如果关闭时间太晚，则从站的消息将被破坏，主站将无法识别该消息。

DSR ：DSR指定是否监视DSR（数据集就绪）信号以进行输出流控制。如果此成员为TRUE并且DSR关闭，则输出将被挂起，直到再次发送DSR。

CTS ：CTS指定是否监视CTS（清除发送）信号以进行输出流控制。如果启用此复选框且CTS已关闭，则输出将暂停，直到再次发送CTS。

DTR：DTR指定在打开端口时是启用还是禁用DTR。

删除回声 如果你用的设备或RS232/RS485转换器会回显刚刚发送的字符，则启用该功能自动删除回显。

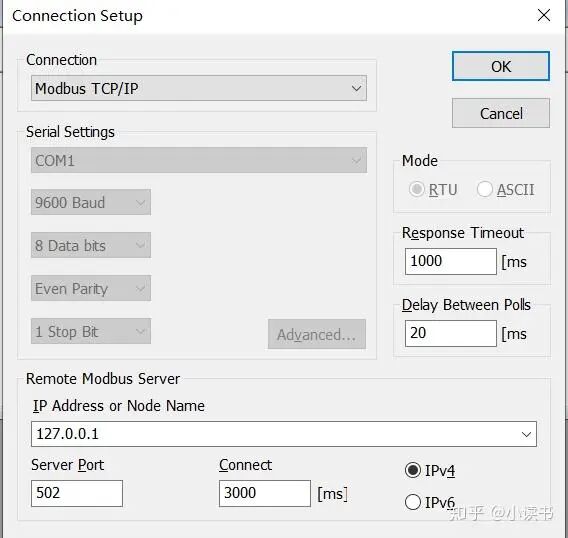

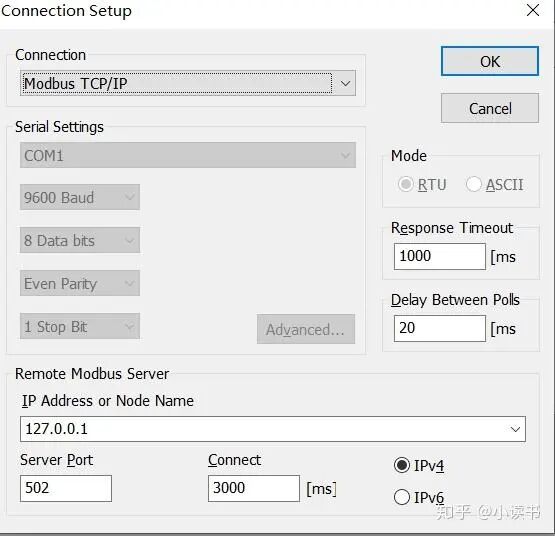

TCP/IP连接协议配置

和串口配置类似，只是多了服务器（从机）IP配置，端口号，网络连接超时设置，还可以切换IPv4和IPv6网络协议。

参数设置

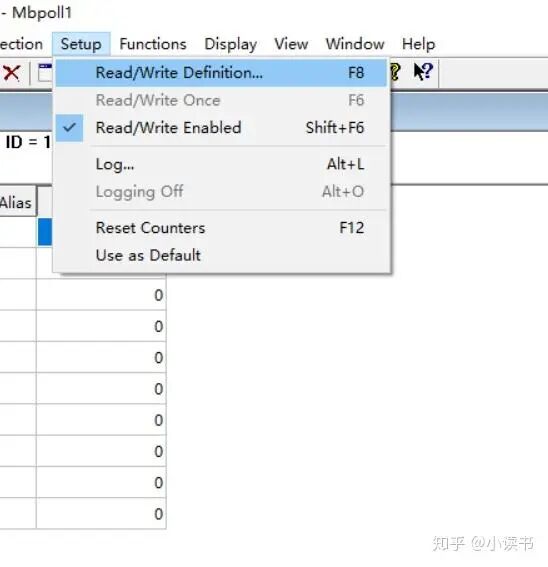

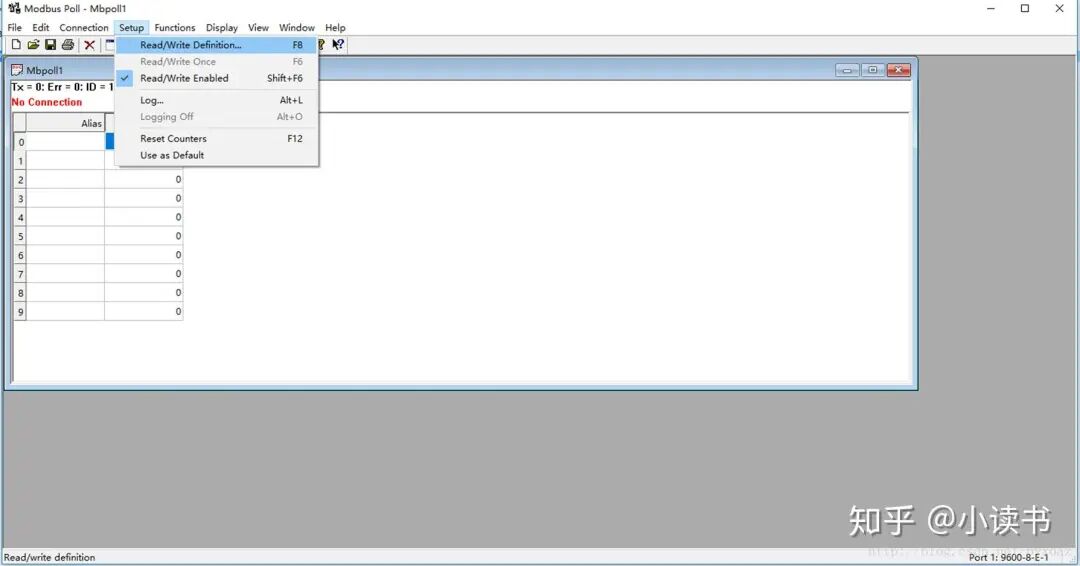

点击Setup->Read/Write Definiton...可以对监视窗口监视的内容进行设置

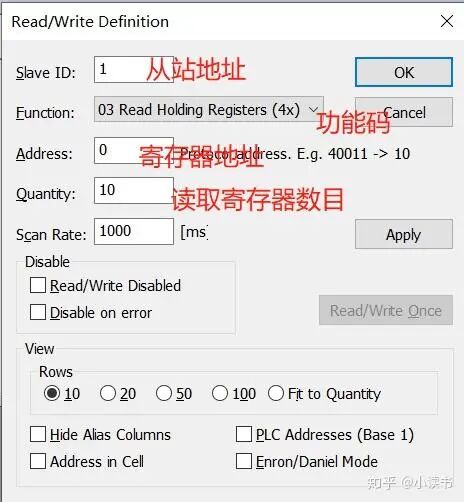

点击之后可以设置从站地址，选择功能码，如03是读保持寄存器值，Address处填写寄存器地址，这里要注意右侧有地址寻址方法 40011->10，Quantity填写要读的寄存器数目

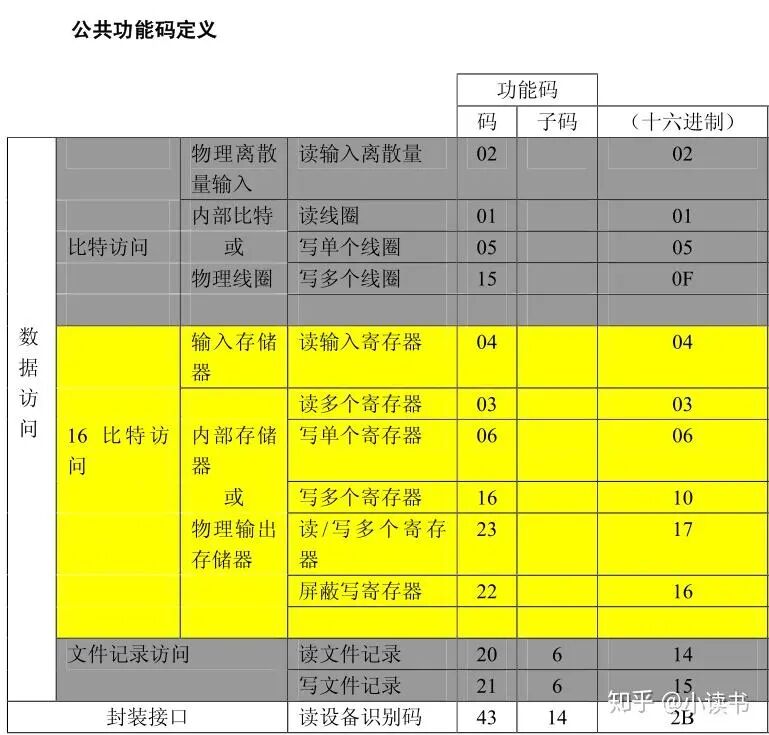

View 部分用于设置显示的行数，Cell中的地址显示等信息。Modbus的功能码定义如下

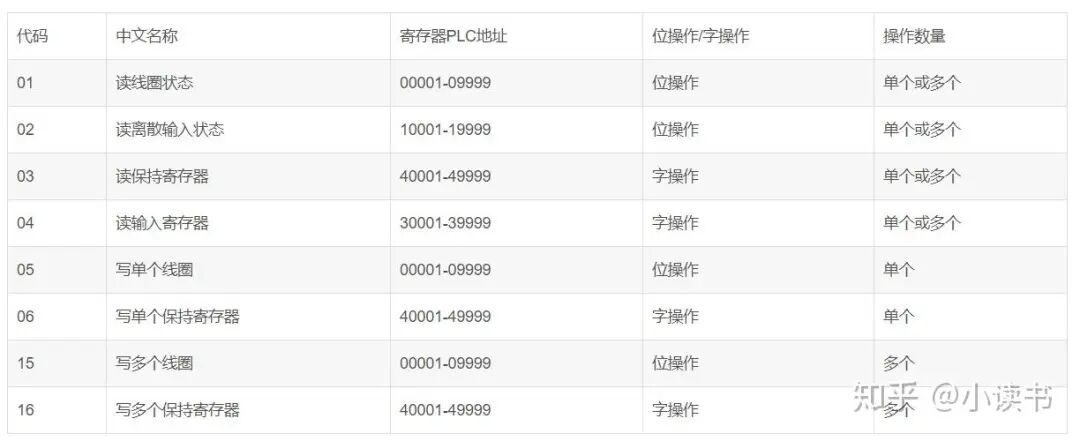

常见的功能码和地址对应表

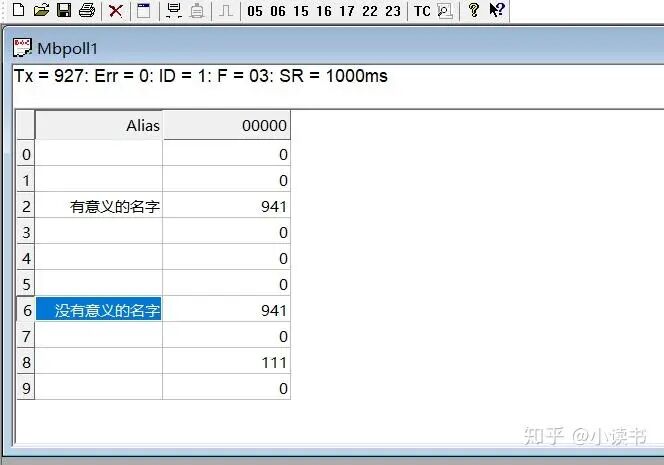

设置假名，你可以直接双击alias列对应的单元格填写一些方便记忆的名字

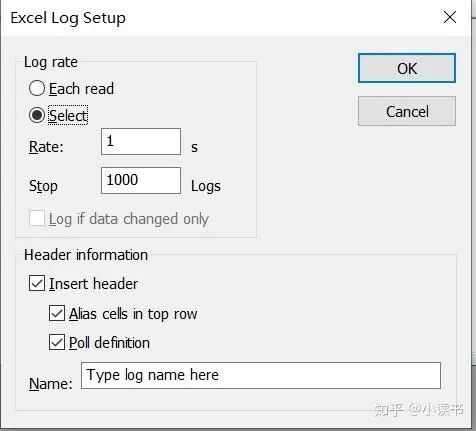

选择Setup->Excel Log ...可以设置Excel log，以方便数据处理

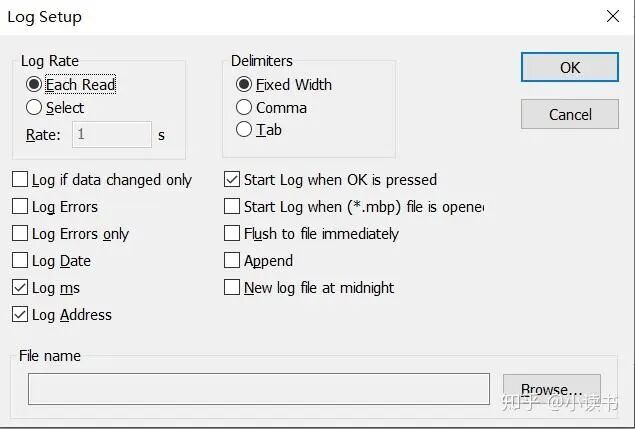

选择Setup->Log … 可以设置Log的存储细节，存储速率，分割符，错误记录形式等。

测试功能：

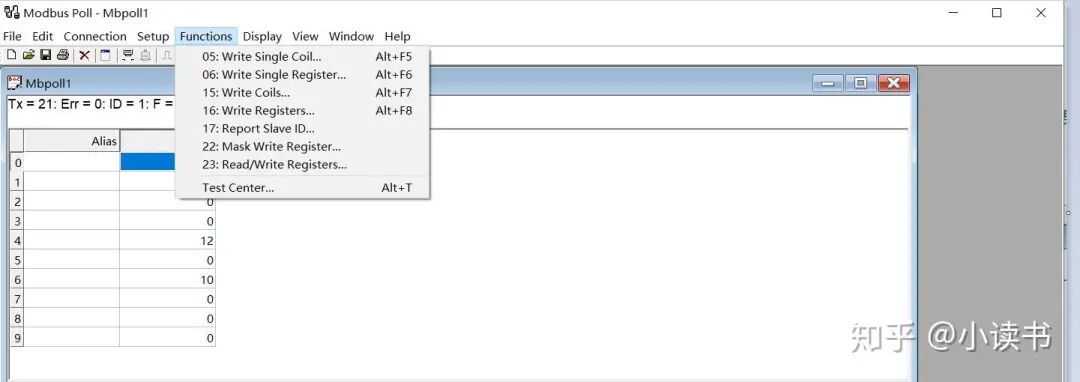

Modbus poll 提供方便的测试辅助功能在Function菜单下，可以直接选择相应的功能发送命令给从机

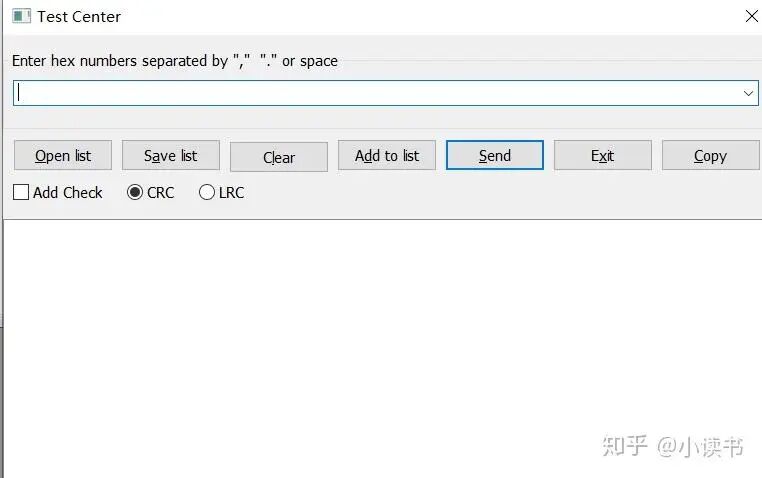

Modbus Poll还提供了文本发送调试工能，点击Functions->Test Center...进入测试中心，编辑完了命令之后可以直接点击Send发送。

显示设置。

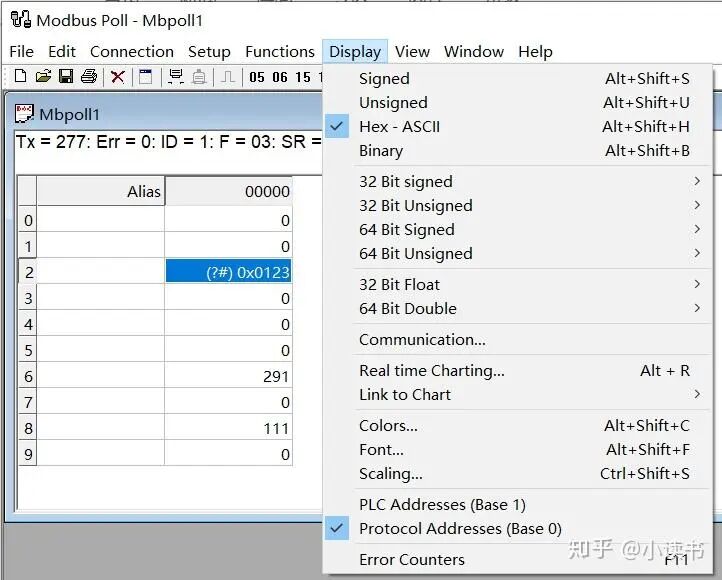

默认情况下Modbus Poll以Signed形式显示数据，这可以根据需要需要 点击Display菜单可以根据需要修改每个单元格的显示格式

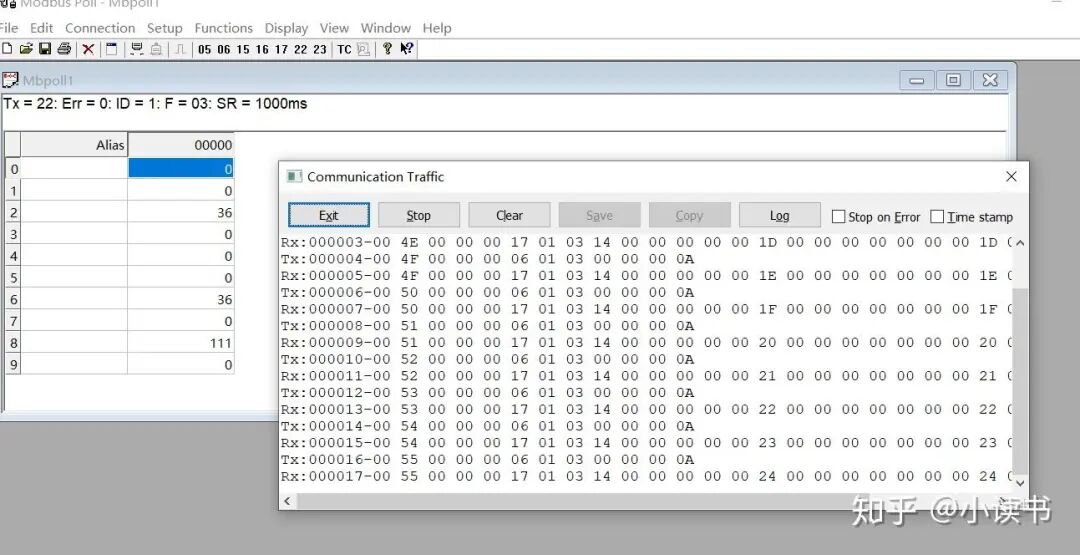

选择Communication...可以看到通信帧信息

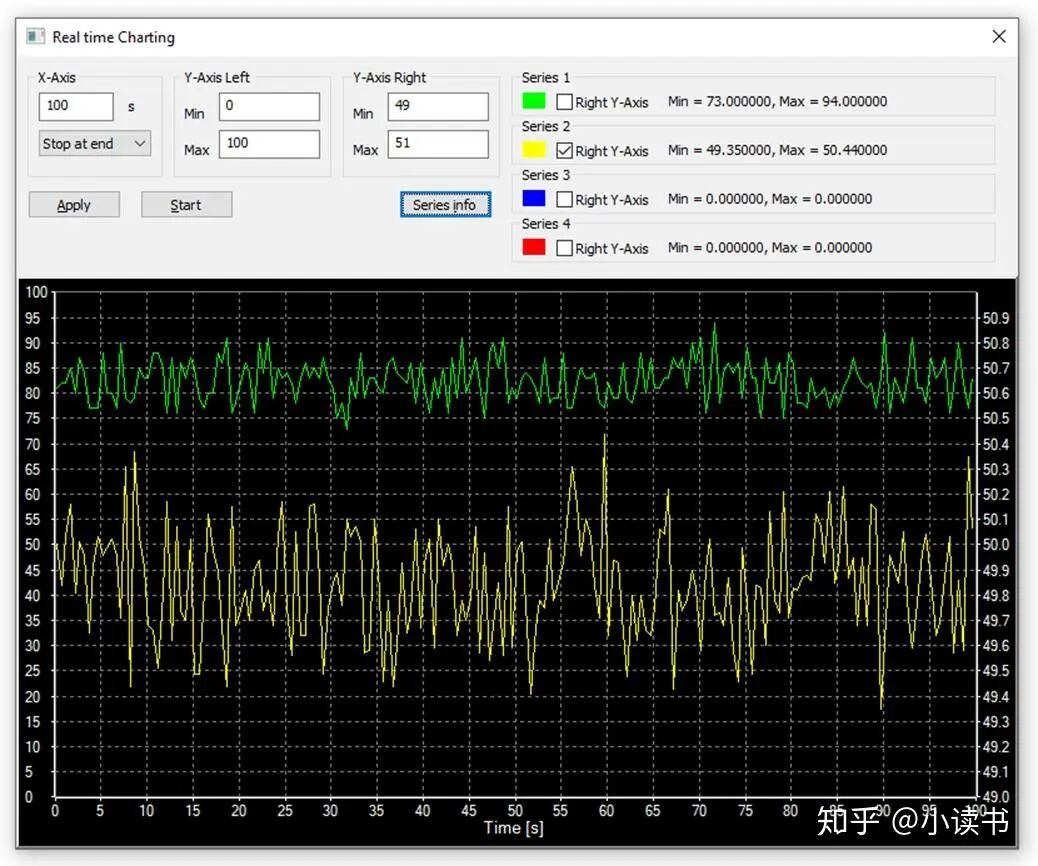

Modbus poll还提供了一个实时绘图页面来帮助用户观察数据接收情况，一般情况下不需要，调试时直接观察通信帧一般就够了。
