Modbus Slave详细图文教程

Modbus Slave 介绍

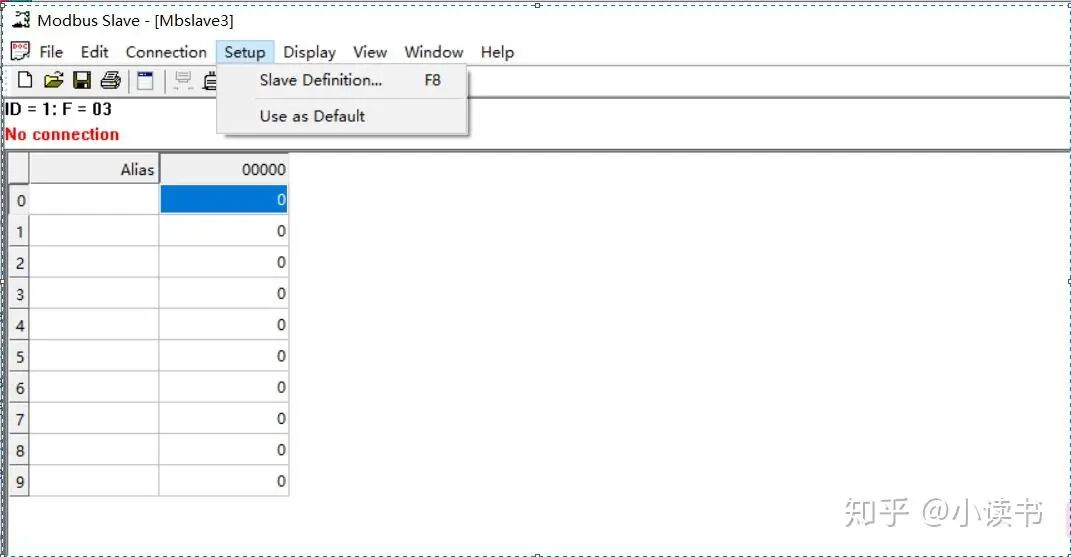

Mobus Slave能够模拟从站（服务器），用来辅助主站开发调试。打开Modbus Slave可以看到主界面

图中ID为站号，F为响应主机的功能码

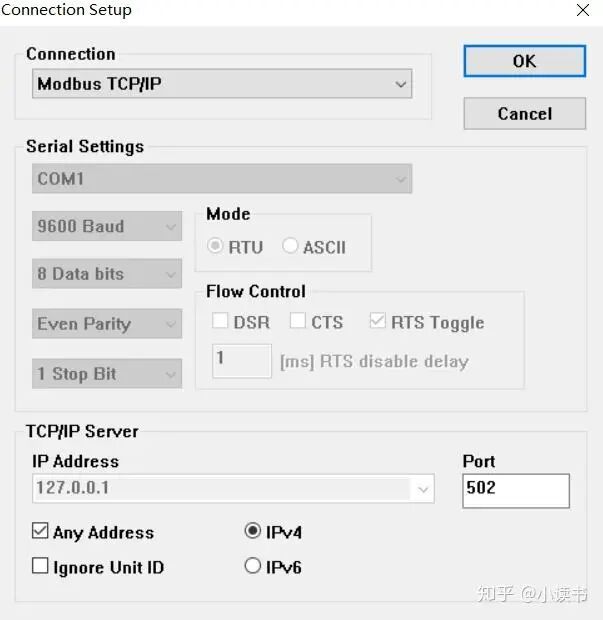

在和主机进行连接之前先对连接进行设置点击Connection->Connection Setup，这里我选择了TCP/IP协议，串口协议类似

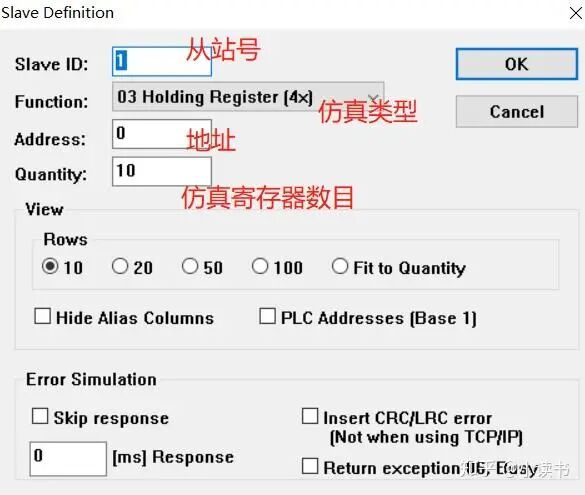

对从机进行配置点击 Slave Definition...，设置好了点击OK

然后对仿真界面进行一些设置，可以在Alias列填写容易识别的名字，双击右侧单元格会弹出寄存器编辑窗口，可以填写你需要的值，勾选Auto increment可以另每个单元自动增长

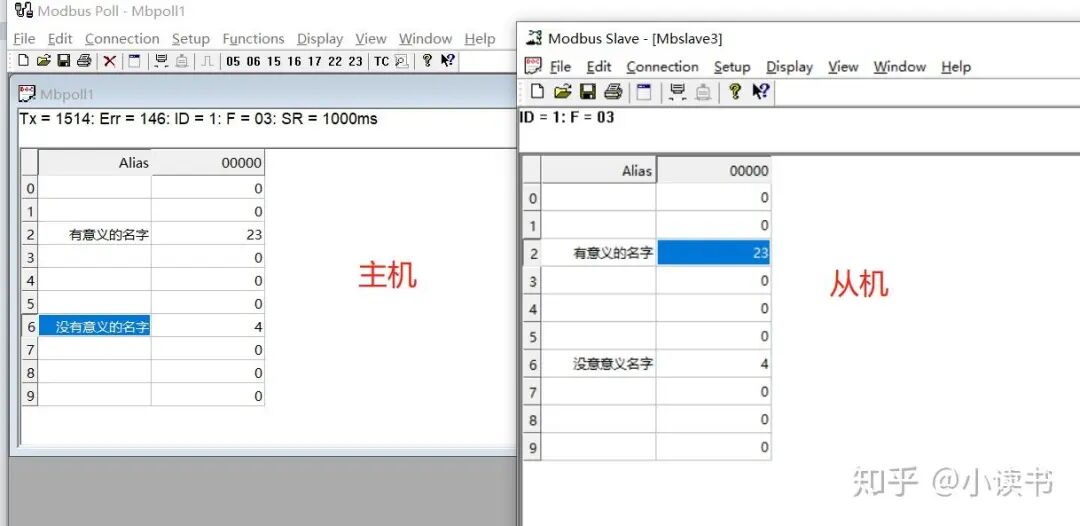

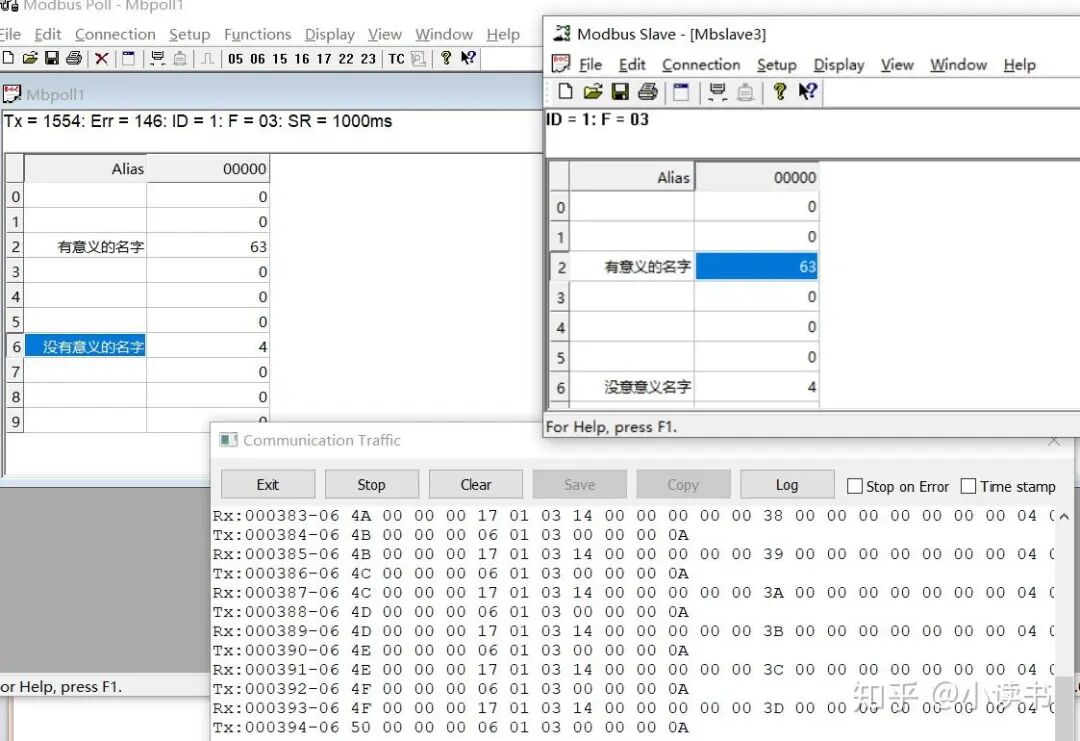

配置好了Slave仿真器后，可以利用主机连接，开始仿真调试
