RS-485和Modbus-RTU入门

• 什么是RS-485？
• 什么是Modbus-RTU？

1. 什么是RS-485：

RS-485，也称为TIA-485或EIA-485，是1983年推出的一种标准。它定义了用于串行通信系统的驱动程序和接收器的电气特性。以下是关于RS-485的一些关键要点：

1. 平衡信令：RS-485采用双绞线电缆的平衡电信。这使得它对噪声和干扰具有强劲性，适合工业环境。
2. 多点通信：RS-485支持多点系统，允许多设备通过单一双绞线进行长距离通信。它常用于工业控制系统。
3. 数据速率与距离：RS-485 可支持最高 10 Mbit/s（或更低速度）的数据速率和最远 1,200 米（4,000 英尺）的距离。
4. 三态逻辑：与RS-422不同，RS-485驱动程序采用三态逻辑，允许单个发射器被停用。这使得仅用两根线实现线性总线拓扑成为可能。

请记住，RS-485是连接嘈杂环境或长距离设备的理想选择。

RS485 被广泛应用于许多计算机和自动化系统中。其中一些例子包括机器人、基站、电机驱动、视频监控以及家用电器。在计算机系统中，RS485用于控制器与磁盘驱动器之间的数据传输。商用飞机客舱也使用 RS485 进行低速数据通信。这是由于RS485的布线配置要求，所需的布线需求极少。

然而，RS485 最常用于可编程逻辑控制器和工厂车间，这些地方存在大量电气噪声。RS485 被用作许多标准和专有自动化协议的物理层，用于实现控制系统，最常见的是 Modbus。

Modbus是全球市场上最受欢迎的自动化协议。Modbus由Modicon开发，使不同厂商的不同设备能够集成到主系统中。大多数Modbus实现使用RS485，是因为允许更长距离、更高速度和单一网络上多设备。

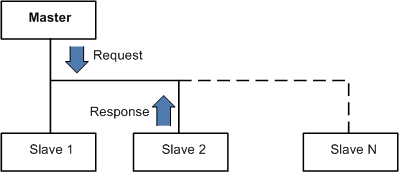

Modbus设备采用主从技术进行通信，只有一个设备（主控）可以发起事务（即查询）。其他设备（从设备）通过将请求的数据提供给主控设备，或执行查询中请求的作来响应。整个系统使制造工厂能够远程控制设备并实现自动化安装。

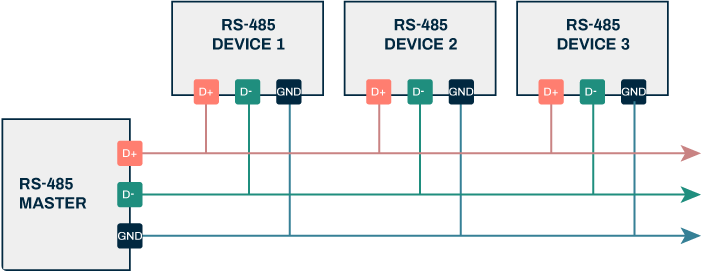

RS485是如何工作的？

裁判：lammertbies

在RS485标准中，数据通过两根绞合在一起的线传输，这也称为“双绞线电缆”。RS485中的双绞线具有抗电噪声的特性，使RS485在电气噪声环境中具有实用性。

RS485核心采用两线，支持半双工数据传输。这意味着数据可以单向向地向设备传输。通过增加另外两根线，使其成为四线系统，它允许设备同时向双向传输数据，也称为全双工。然而，在全双工设置中，它们仅限于主从通信，从机之间无法通信。

2. 什么是Modbus-RTU：

Modbus RTU 是一种源自主从架构（现为客户端/服务器）的开放串行协议，最初由 Modicon（现为施耐德电气）开发。由于其易用性和可靠性，它被广泛接受为串行级协议。Modbus RTU广泛应用于建筑管理系统（BMS）和工业自动化系统（IAS）。

Modbus RTU 消息是一个简单的 16 位结构，带有循环冗余校验和。这些消息的简洁性确保了可靠性。由于这种简单性，基本的16位Modbus RTU寄存器结构可用于打包浮点、表、ASCII文本、队列及其他无关数据。

该协议主要使用 RS-232 或 RS-485 串行接口进行通信，并且被市场上所有商业 SCADA、HMI、OPC 服务器和数据采集软件程序支持。这使得将兼容Modbus的设备集成到新建或现有的监控与控制应用中变得非常容易。

Modbus 通信

RTU版本采用客户端/服务器技术在设备间通信。也就是说，任何使用 RTU 协议的应用程序都会有一个客户端和至少一个服务器。客户端通常是运行软件的主机管理计算机，用于与一个或多个服务器设备通信。

Modbus 支持通过总线或网络连接的设备之间的客户端/服务器通信。在OSI模型中，Modbus位于7级。它旨在作为请求/回复协议，提供由函数代码指定的服务。协议的功能代码是其请求/响应协议数据单元的元素。

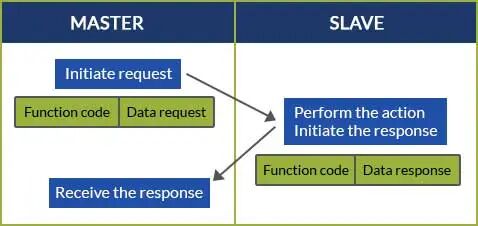

为了构建Modbus应用数据单元，客户端必须发起Modbus事务。它是通知服务器应执行哪种类型的动作的函数。客户端发起的请求格式由应用协议确定。函数代码字段随后被编码为一个字节。只有1到255之间的代码被视为有效，128-255则保留给异常响应。当客户端向服务器发送消息时，正是函数代码字段告知服务器应执行哪种类型的动作。

为了定义多个动作，某些函数会添加子函数代码。例如，客户端可以读取一组离散输出或输入的开/关状态。它还可以读写一组寄存器的数据内容。当客户端收到服务器响应时，服务器会使用函数代码字段表示无错误响应或异常响应。在正常响应时，服务器会回响初始函数代码的请求。

Modbus RTU 数据表示

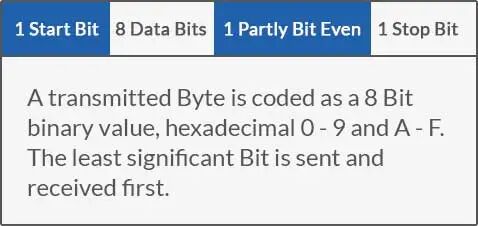

和Modbus的其他所有方面一样，数据表示很简单。事实上，Modbus 中的数据表示比你在任何工业协议中都更简单。最不重要的部分先发送和接收。网络中的所有设备都必须以类似方式解释每个传输的字节。

目前没有自动识别波特率的方法。连接到总线的服务器和客户端必须使用相同的波特率。协议中没有具体的波特率：典型的波特率为9600或19200。

Modbus 中只有两种数据类型：线圈和寄存器。线圈其实就是单个钻头。这些位可以是开（1）或关闭（0）。有些线圈代表输入，意味着它们包含某个物理离散输入的状态。或者它们代表输出，意味着它们保持某个物理离散输出信号的状态。寄存器只是16位无符号寄存器数据。寄存器的值可以从0到65535（0到FFFF十六进制）。负值没有表示，大于65535的值没有表示，也没有像200.125这样的真实数据表示。

寄存器分为输入寄存器和保持寄存器。与输入线圈类似，输入寄存器将某个外部输入的状态报告为0到65535之间的值。输入寄存器的最初意图是反映某个模拟输入的值。它是模拟信号的数字表示，如电压或电流。如今大多数Modbus设备并非I/O设备，输入寄存器的工作方式与保持寄存器相同。

保持寄存器最初设计为控制器等设备的临时程序存储。如今，保留寄存器作为设备的数据存储。

Modbus RTU数据包仅用于发送数据;它们不具备发送点名、分辨率、单位等参数的能力。如果需要发送这些参数的能力，应考虑BACnet、以太网/IP或其他现代协议。
