正泰PD666电能表参数

科控物联

发布于 2026-03-19 14:43:46

350

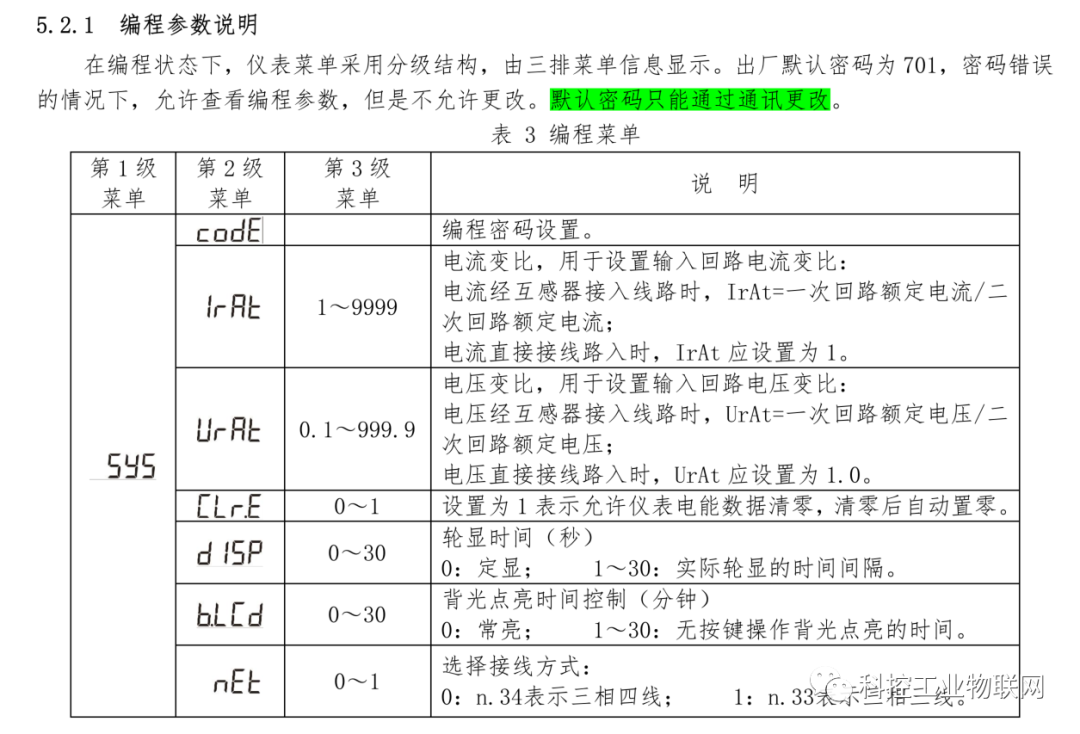

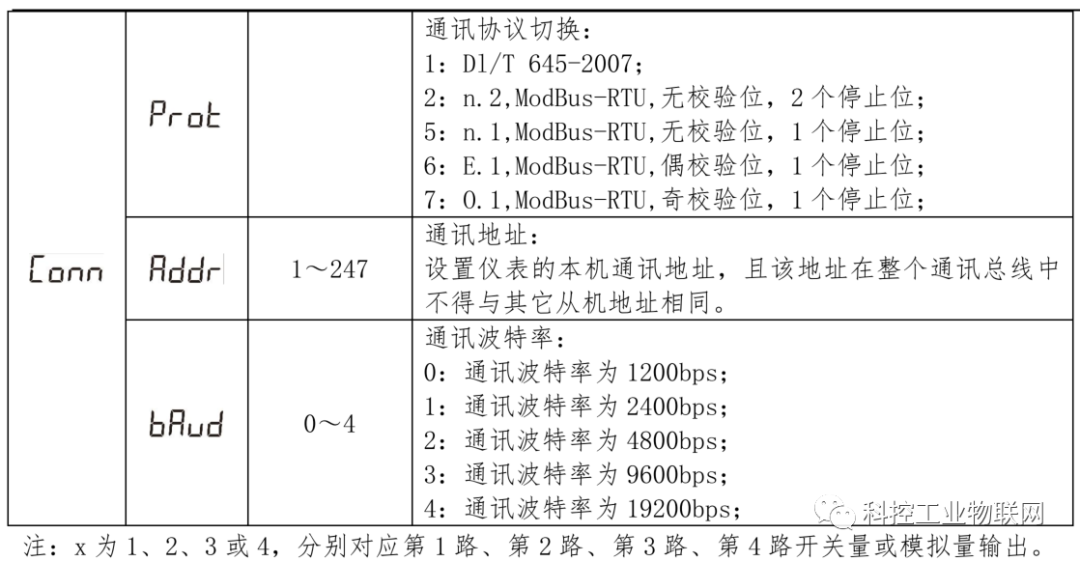

参数(16进制)	参数代号	参数说明	数据类型	数据Word	读写属性	地址(10进制)
0	REV	版本号	16位有符号	1	R/W	0
1	Ucode	编程密码 codE(1～9999)	16位有符号	1	R/W	1
2	ClrE	电能清零 CLr.E(1:电能清零)	16位有符号	1	R/W	2
3	net	网络选择(0:三相四线,1:三相三线)	16位有符号	1	R/W	3
6	IrAt	电流互感器倍率 IrAt(1～9999)	16位有符号	1	R/W	6
7	UrAt	电压互感器倍率 UrAt（*） (1～9999表示电压变比 0.1～999.9)	16位有符号	1	R/W	7
000A	Disp	轮显时间（秒）	16位有符号	1	R/W	10
000B	B.LCD	背光时间控制（秒）	16位有符号	1	R/W	11
000C	Endian	单精度浮点大小端模式 (0:ABCD;1:CDAB;2:BADC;3:DCBA;)	16位有符号	1	R/W	12
二次侧电量数据
2000	Uab	三相线电压数据，单位 V(×0.1V)	单精度浮点	2	R	8192
2002	Ubc	单精度浮点		2	R	8194
2004	Uca	单精度浮点		2	R	8196
2006	Ua	三相相电压数据,单位 V(×0.1V) (三相三线时无效)	单精度浮点	2	R	8198
2008	Ub	单精度浮点		2	R	8200
200A	Uc	单精度浮点		2	R	8202
200C	Ia	三相电流数据,单位 A(×0.001A)	单精度浮点	2	R	8204
200E	Ib	单精度浮点		2	R	8206
2010	Ic	单精度浮点		2	R	8208
2012	Pt	合相有功功率，单位 W(×0.1W)	单精度浮点	2	R	8210
2014	Pa	A相有功功率，单位 W(×0.1W)	单精度浮点	2	R	8212
2016	Pb	B相有功功率，单位 W(×0.1W) (三相三相时无效)	单精度浮点	2	R	8214
2018	Pc	C相有功功率，单位 W(×0.1W)	单精度浮点	2	R	8216
201A	Qt	合相无功功率，单位 var(×0.1var)	单精度浮点	2	R	8218
201C	Qa	A相无功功率，单位 var(×0.1var)	单精度浮点	2	R	8220
201E	Qb	B相无功功率，单位 var(×0.1var) (三相三相时无效)	单精度浮点	2	R	8222
2020	Qc	C相无功功率，单位 var(×0.1var)	单精度浮点	2	R	8224
2022	St	合相视在功功率,单位 VA(×0.1VA)	单精度浮点	2	R	8226
2024	Sa	A相视在功功率,单位 VA(×0.1VA)	单精度浮点	2	R	8228
2026	Sb	B相视在功功率,单位 VA(×0.1VA)	单精度浮点	2	R	8230
2028	Sc	C相视在功功率,单位 VA(×0.1VA)	单精度浮点	2	R	8232
202A	PFt	合相功率因数(正数：感性，负数：容性) (×0.001)	单精度浮点	2	R	8234
202C	PFa	A相功率因数(正数：感性，负数：容性) (三相三线时无效) (×0.001)	单精度浮点	2	R	8236
202E	PFb	B相功率因数(正数：感性，负数：容性) (三相三相时无效) (×0.001)	单精度浮点	2	R	8238
2030	PFc	C相功率因数(正数：感性，负数：容性) (三相三线时无效) (×0.001)	单精度浮点	2	R	8240
2044	Freq	频率，单位 Hz(×0.01Hz)	单精度浮点	2	R	8260
电能二次侧数据
401E	ImpEp	（当前）正向有功总电能	单精度浮点	2	R	16414
4028	ExpEp	（当前）反向有功总电能	单精度浮点	2	R	16424
4032	Q1Eq	（当前）第一象限无功总电能	单精度浮点	2	R	16434
403C	Q2Eq	（当前）第二象限无功总电能	单精度浮点	2	R	16444
4046	Q3Eq	（当前）第三象限无功总电能	单精度浮点	2	R	16454
4050	Q4Eq	（当前）第四象限无功总电能	单精度浮点	2	R	16464

通讯读出的所有电量数据均为二次值，不含变比，负数以补码表示，具体转换方法见下表。

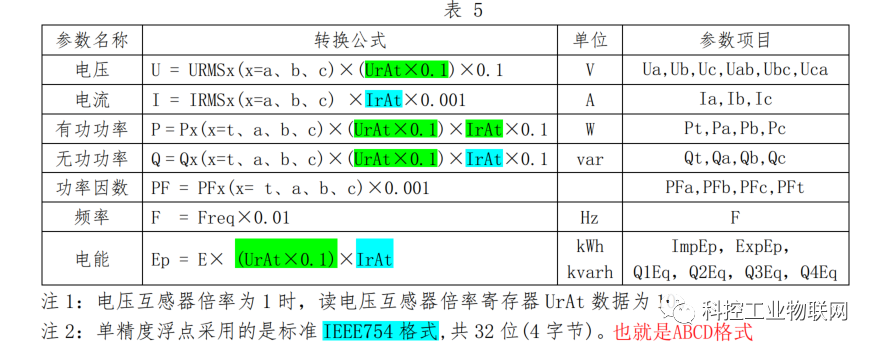

参数名称	转换公式	单位	参数项目
电压	U = URMSx(x=a、b、c)×0.1 ×(UrAt×0.1)	V	Ua,Ub,Uc,Uab,Ubc,Uca
电流	I = IRMSx(x=a、b、c) ×IrAt×0.001	A	Ia,Ib,Ic
有功功率	P = Px(x=t、a、b、c)×(UrAt×0.1)×IrAt×0.1	W	Pt,Pa,Pb,Pc
无功功率	Q = Qx(x=t、a、b、c)×(UrAt×0.1)×IrAt×0.1	var	Qt,Qa,Qb,Qc
功率因数	PF = PFx(x= t、a、b、c)×0.001	PFa,PFb,PFc,PFt
频率	F = Freq×0.01	Hz	F
电能	Ep = E× (UrAt×0.1)×IrAt	kWh kvarh	ImpEp，ExpEp， Q1Eq，Q2Eq，Q3Eq，Q4Eq
注 1：电压互感器倍率为 1时，读电压互感器倍率寄存器 UrAt数据为 10。
注 2：单精度浮点采用的是标准 IEEE754格式,共 32位(4字节)		ABCD

数据抄读假设电压变比为 6.6，电流变比为 20，单精度浮点大小端模式(0:ABCD,高字节在前，低字节在后)读数据示例如下： u 读取 A相电压 Ua(2006H)：读命令帧：01 03 20 06 00 02 2F CA (十六进制，01为表地址，03为读命令，2006为 A相相电压地址，0002为单精度浮点数据长度，2FCA为 CRC16校验码) 返回帧：01 03 04 45 09 70 00 1A FD (01为表地址，03为读命令，04为读寄存器返回数据数量，45097000为数据（单精度浮点），1AFD为 CRC16校验码)

Ua 测量值 =0x45097000(单精度浮点 )× 电压变比 × 0.1=2199(十进制 )× (66× 0.1) ×0.1=1451.34V。

u 读取 A相电流 Ia(200CH)：读命令帧：01 03 20 0C 00 02 0F C8 (十六进制，01为表地址，03为读命令，200C为 A相电流地址，0002为单精度浮点数据长度，0FC8为 CRC16校验码) 返回帧：01 03 04 45 9C 38 00 3C D1 (01为表地址，03为读命令，04为读寄存器返回数据数量，459C3800为浮点数据，3CD1为 CRC16校验码) Ia测量值=0x459C3800(单精度浮点)×电流变比×0.001=4999(十进制)×20×0.001=99.98A。
