多功能Modbus Slave从站模拟器

Modbus从站模拟器

ModbusSlave是一个可编程的，开发人员友好的Modbus从站模拟器。

它可以模拟任意数量的Modbus从站，而无需处理手动GUI设置。

如果你需要自动化Modbus测试，这个工具是你不二选择。

极速上手

入门比任何其他模拟器都要快，这要归功于它简单的配置API。

JSON配置

使用JSON文件进行配置可以自动化测试和跟踪配置更改。

HTTP API

使用HTTP API在运行时以图解方式更改配置。

扩展日志记录

可以显示和存储Modbus网络上发生的一切，使诊断更容易。

无限从站

模拟同一网络上任意数量的从属设备。

模拟异常

您可以配置任何从站返回Modbus异常代码而不是寄存器值。

便携式

无需安装。您可以从USB驱动器在任何Windows PC上运行。

串口/RTU + TCP

模拟RTU或TCP从站。或者运行两个UnSlave实例来支持两者。

跨平台

多个平台可以运行。Windows/Linux版本都有。

配置文档即说明书

一目了然

System.IO.Ports封装

没有引用其他第三方的通讯库，没有版权

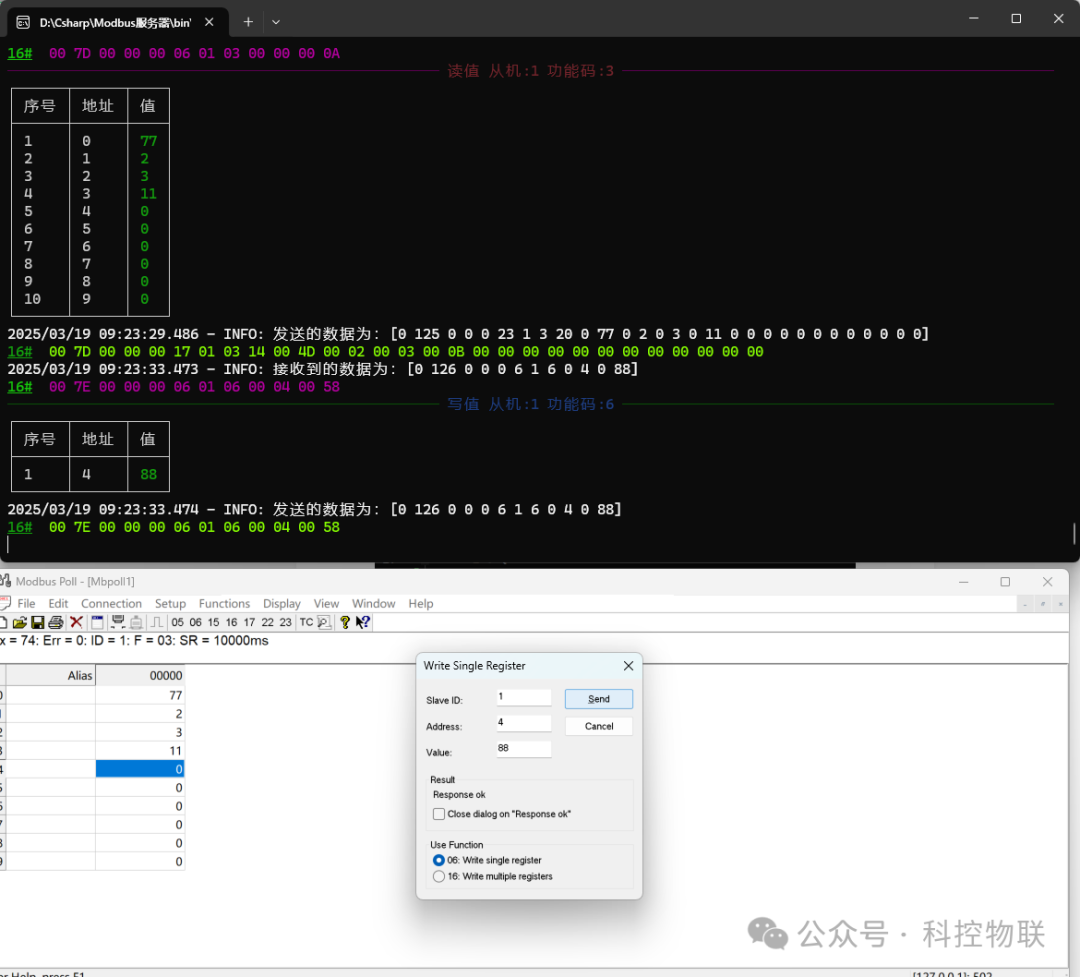

运行效果

其实看到这里基本就会用了。

详细说明

• 配置Modbus RTU从站

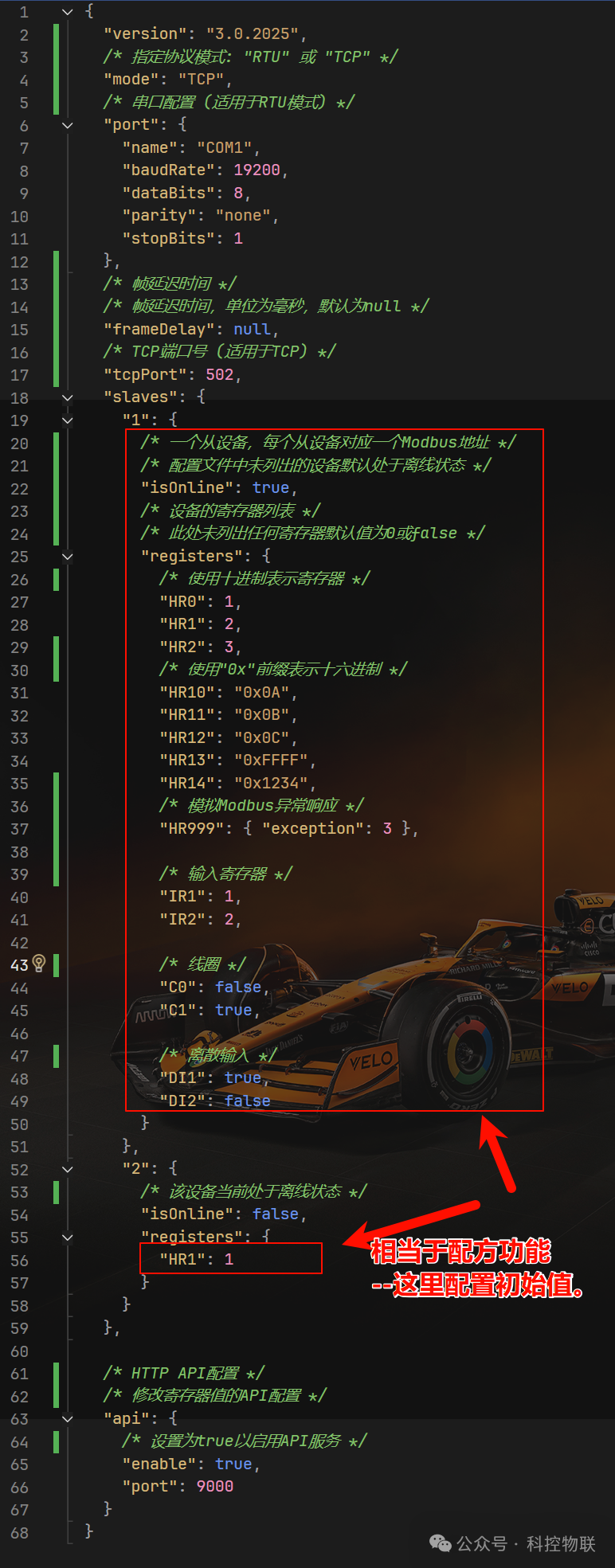

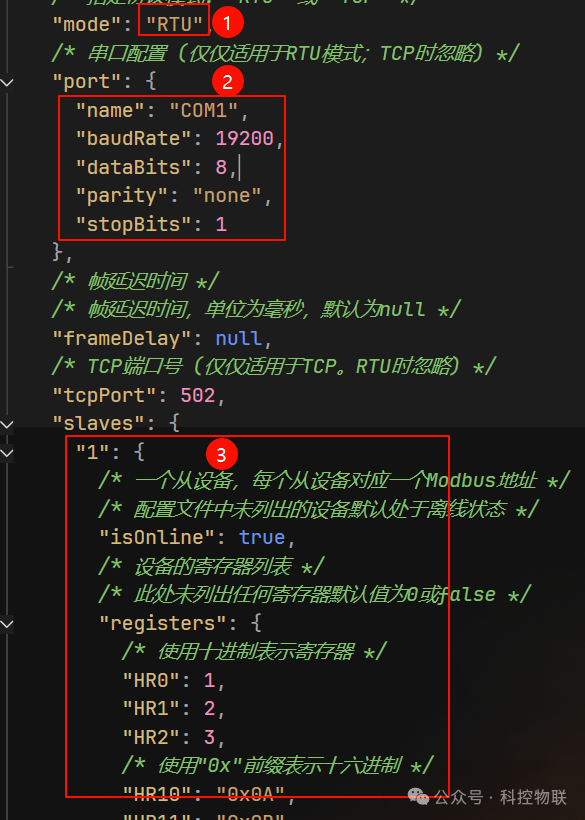

下面是一个配置示例，其中一个Modbus从节点正在侦听COM1：

需要初始值就在3这里设置，比如上图，HR0的初始值是1，HR1的初始值是2.....。默认情况下，每个其他寄存器的值为0或false。Modbus协议定义了四种类型的寄存器：

• 线圈（C）
• 离散输入（DI）
• 保留寄存器（HR）
• 输入寄存器（IR）

模拟Modbus TCP从机

要使在TCP模式下运行，请在Node.json中指定mode属性，如下所示：

要激活TCP，只需将模式更改为TCP。串行端口设置将被忽略，将作为Modbus TCP节点运行：

模拟Modbus协议异常

为了模拟Modbus异常响应，请使用类似于以下的配置：

"1": {
    "isOnline": true,
    "registers": {
        "HR0": 1,
        "HR1": { exception: 4 }
    }
}

此配置意味着任何读取或写入保持寄存器1的请求将导致代码为4的Modbus异常。代码4意味着从机无法响应。

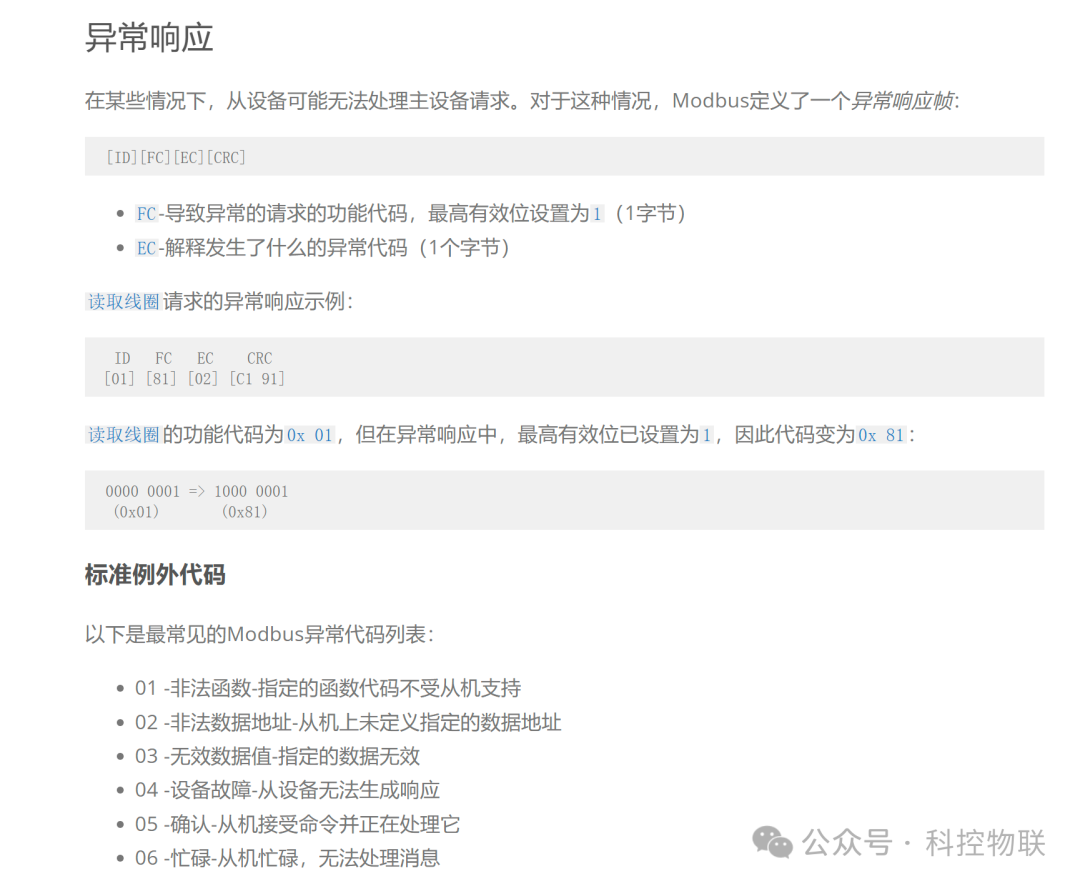

这方面的知识请参考：[Modbus] 协议中文完整版

使用HTTP API

使用API，您可以在运行时更新所有模拟从机的状态，或添加新的，而无需更改配置文件和重新启动仿真软件。

软件提供了一个带有JSON负载的RESTful API。您可以在所有API调用中使用PUT或POST。

启用API

默认情况下禁用API。在尝试进行API调用之前，请确保在JavaScript. json中启用它：

"api":{
    "enable":true,
    "port":9000
}
...

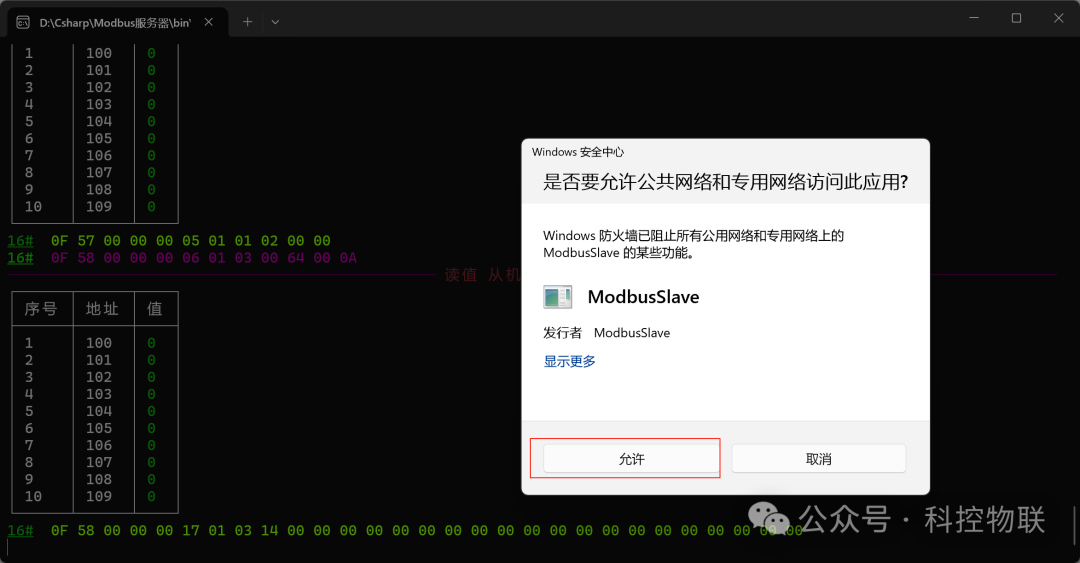

在第一次运行API时，系统会要求您提供绑定到网络套接字的权限。回答“是”以使用API。

如果配置正确并且API已启动，您将看到类似于以下内容的控制台消息：

INFO: HTTP API Listening at http://localhost:9000/

以下示例演示了可能的API调用。

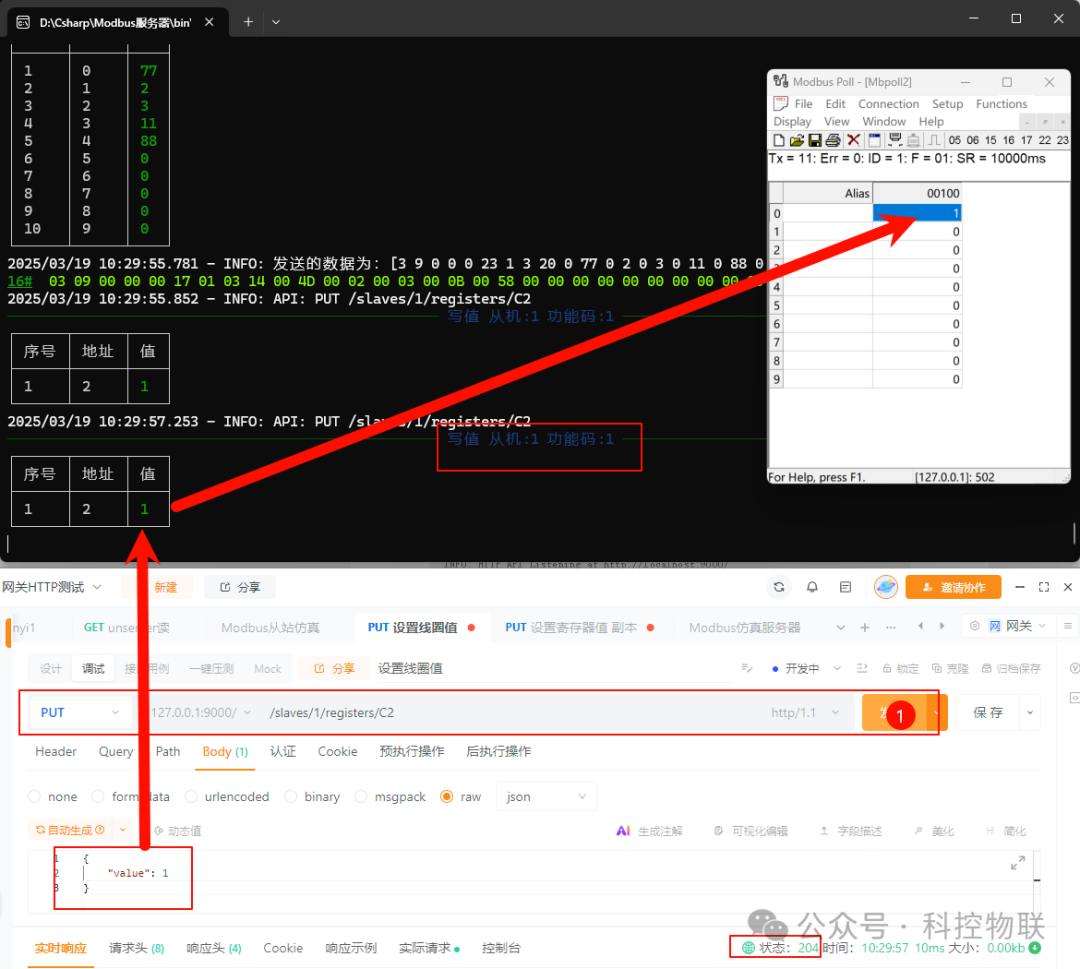

设置线圈值

在本例中，我们将从设备1的线圈100设置为true：

PUT /slaves/1/registers/C100

content-type:application/json

{
    "value": true
}

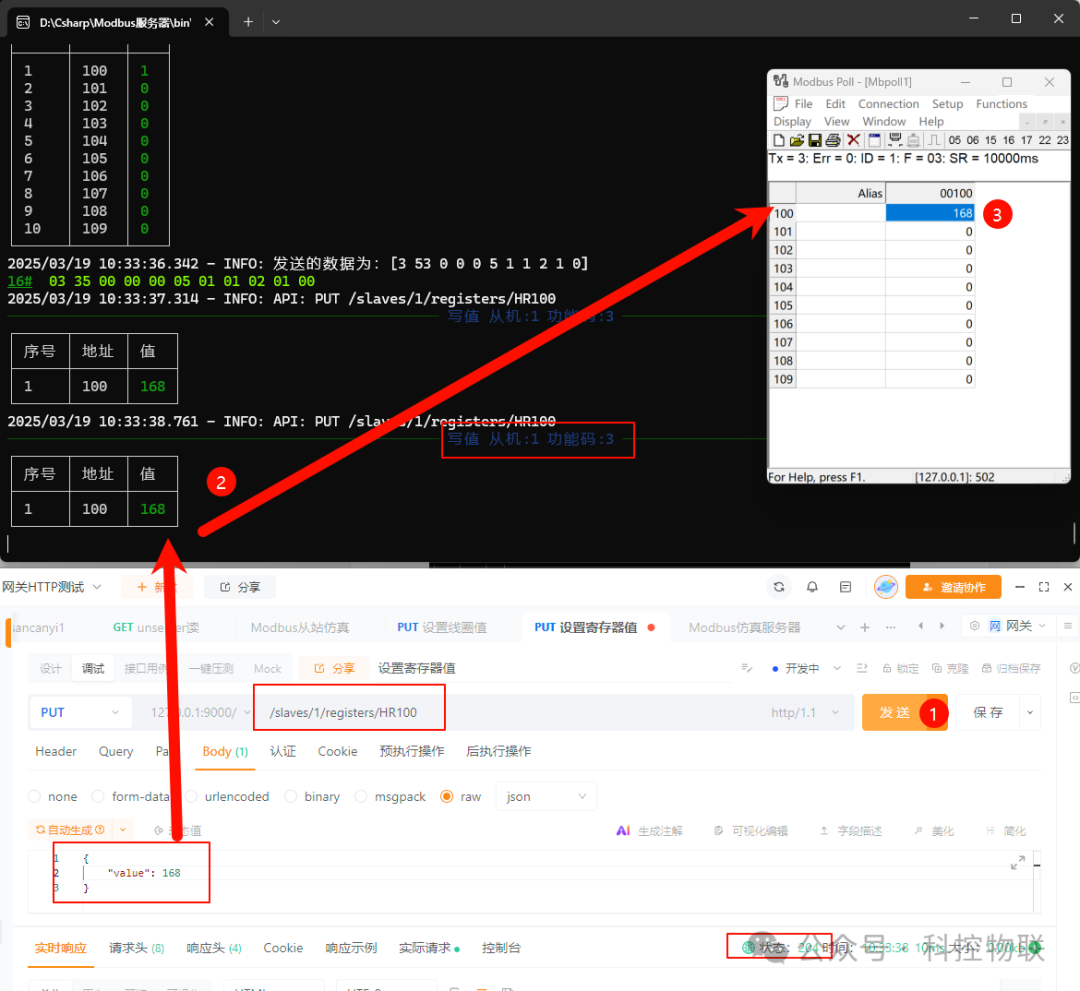

设置寄存器值

在本例中，我们将从机1的保持寄存器100设置为十进制168：

PUT /slaves/1/registers/HR100

content-type:application/json

{
    "value": 168
}

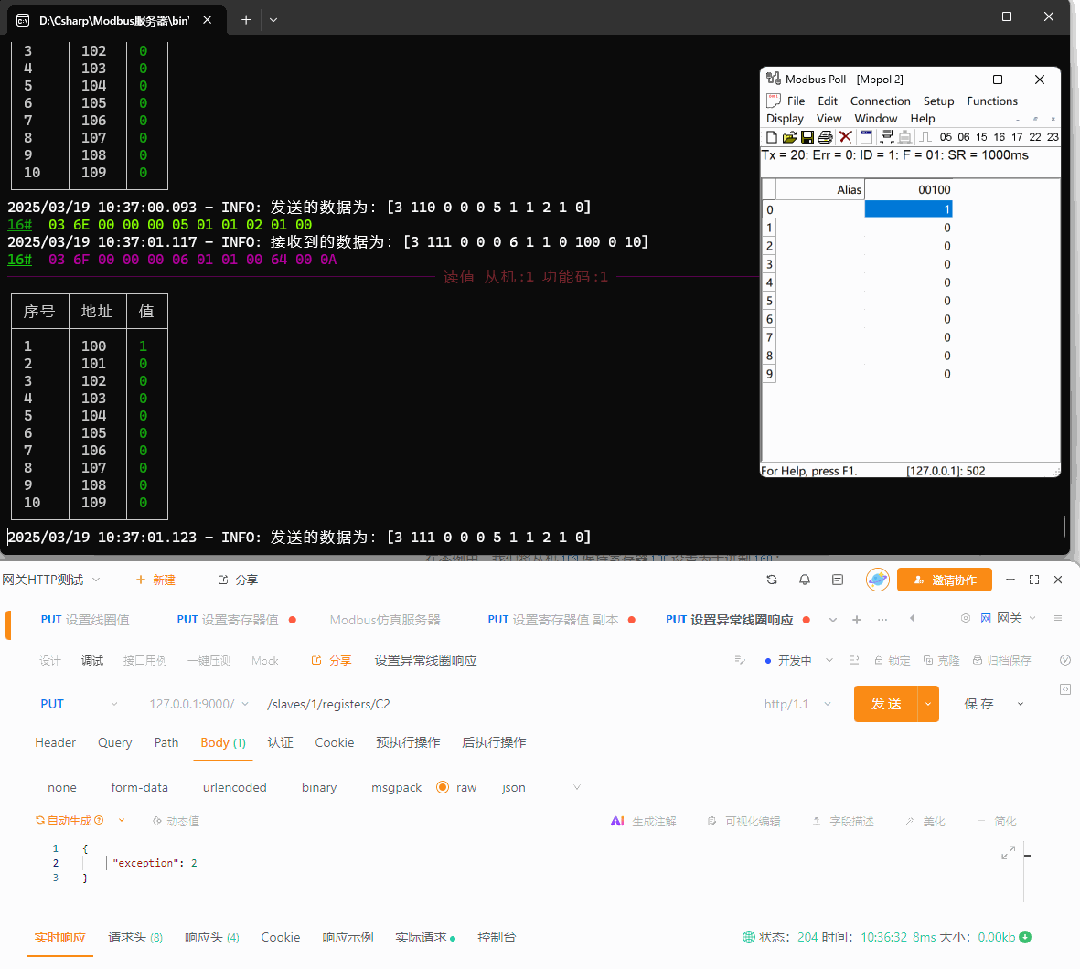

设置异常响应

在这个例子中，我们设置从站1，被主站访问C100时返回异常代码2。

PUT /slaves/1/registers/C100

content-type:application/json

{
    "exception": 2
}

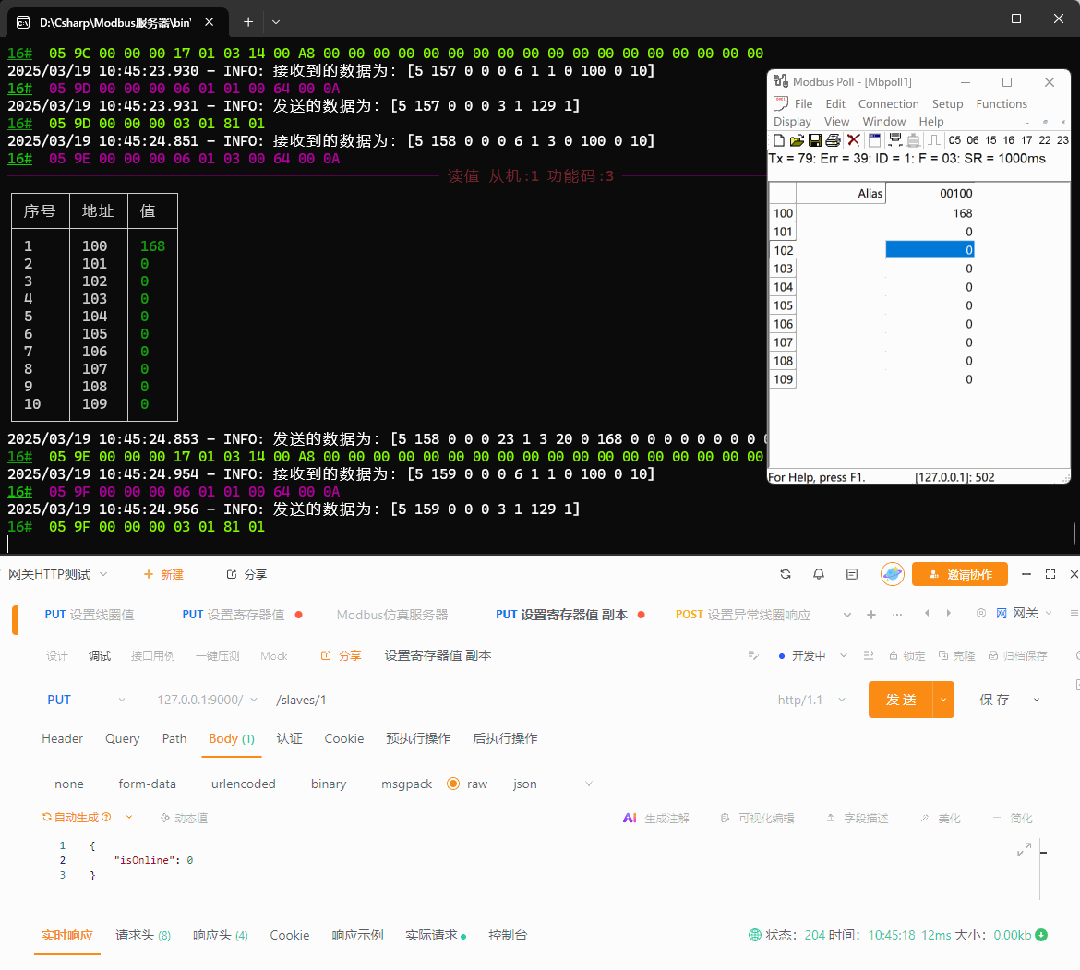

在线/离线Slave Online/Offline

在本例中，我们将slave1设置为离线。它将不再回应主人。

PUT /slaves/1

content-type:application/json

{
    "isOnline": false
}

数据帧记录

日志记录功能包括：

• 记录到控制台
• 记录到文本文件
• 不同级别的日志详细程度

下面是一个日志文件的示例：

您可以使用Modbus指南来了解每个帧的含义。

要更改日志详细程度，请编辑logger.json中的级别设置。要启用记录到文件，请将文件设置为true：

{
    "level":"trace",
    "file":true
}

可能的详细级别：

• trace-最详细的日志
• info -仅显示最重要的消息
• error -隐藏除错误以外的所有消息

指定配置文件

默认情况下，软件将从其工作目录中加载名为js.json的配置文件。要使用不同的配置文件，请在运行Unslave时指定其文件路径：

.\ModbusSlave.exe test.json
