搞不懂的语言机器人，profinet转modbusTCP

焊花四溅的车间里，我用一个网关搞定了“语言不通”的机器人


一、开工即遇“语言不通”：PLC与机器人谁也听不懂谁

早上8点刚到现场，项目经理就把我拉到焊接工作站前：“老郑，新到的艾力特机器人得跟现有的S7-1200 PLC打通，后天就要试焊，你看着办。”

我蹲在控制柜前，心里咯噔一下。这场景太熟悉了：

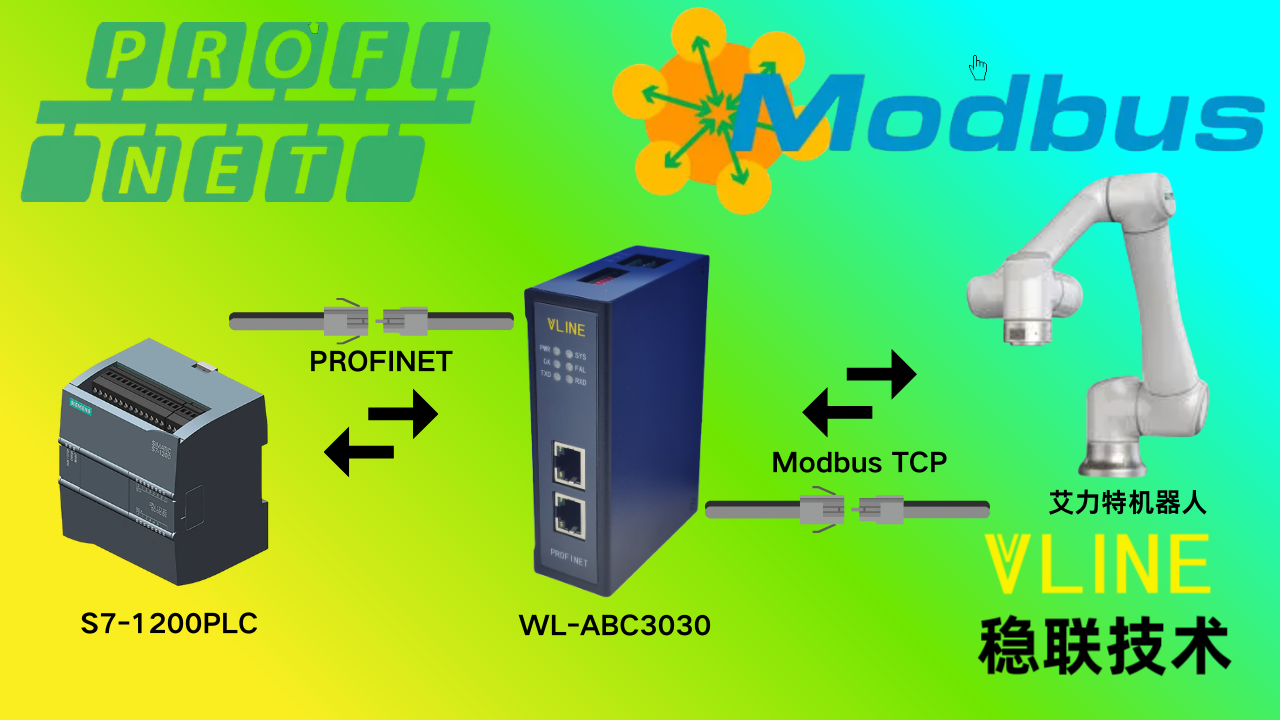

主控层：西门子S7-1200，整个产线的“大脑”，跑着Profinet总线，逻辑严谨但“高冷”。

执行层：新来的艾力特CS系列机器人，动作灵活，但只认Modbus TCP这门“方言”。

痛点很直接：

协议不通：S7-1200原生不支持直接做Modbus TCP客户端去轮询机器人。虽然能用TCON_IP_v4指令硬写，但那是给资深程序员玩的，调试起来至少得两天，还要处理各种超时重连，后天根本来不及。

实时性紧张：焊接工艺要求“允许焊接”、“故障复位”这些握手信号必须在10ms内响应，PLC扫描周期一波动，自己写的轮询程序就容易掉链子。

预算限定：老板明确说了，换S7-1500或者换机器人控制器？想法不实际。

后来找到这台Profinet转ModbusTCP网关（型号WL-ABC3030），我决定试一把。这东西号称“即插即用”，要是真能行，今天就能下班。

二、先验通再配置：用Modbus Poll给机器人“号脉”

很多新手上来就接线配参数，结果调了一天发现是机器人那边根本没开服务。我的经验是：先验证底层，再配置中间层。

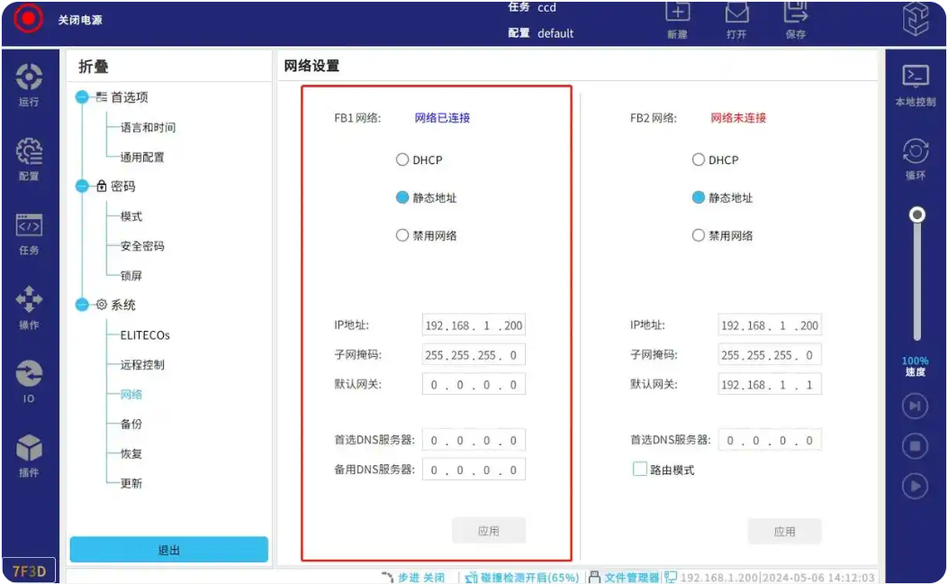

我掏出笔记本电脑，网线直连艾力特机器人的FB1口。


IP设置：电脑设为192-168-1-50，机器人固定IP是192-168-1-200。

Ping测试：ping 192-168-1-200 -t，通了，心里踏实一半。

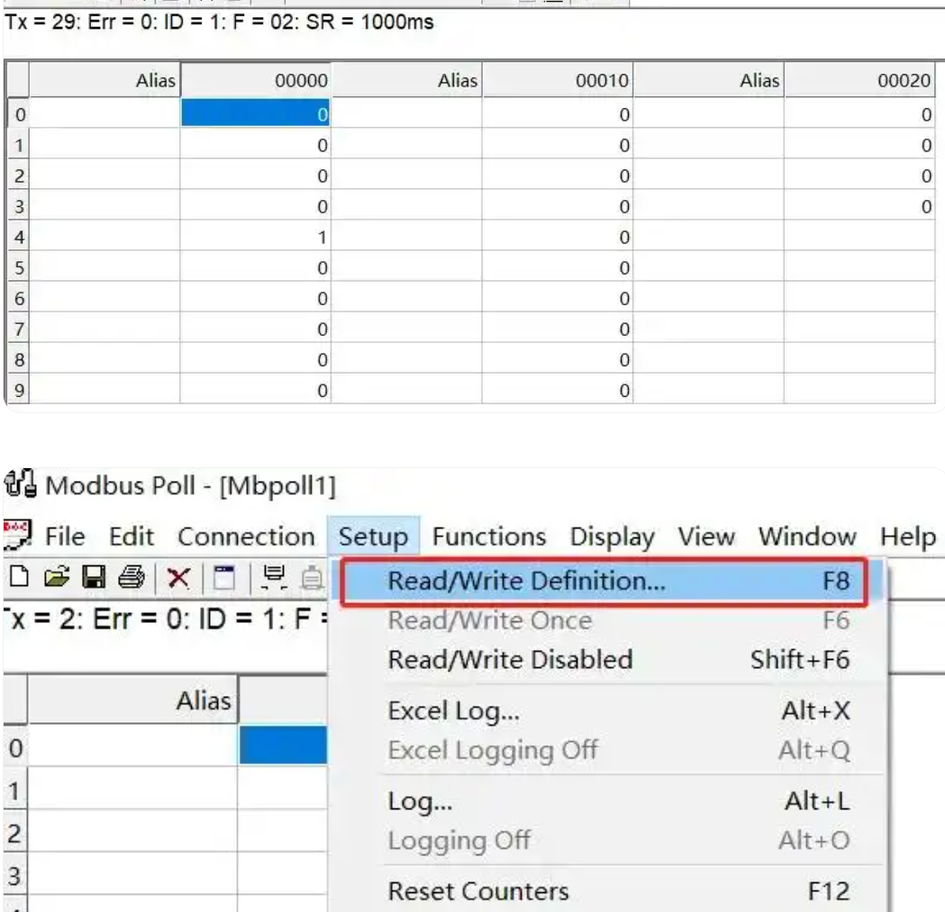

打开Modbus Poll，这是咱们工程师的“听诊器”。

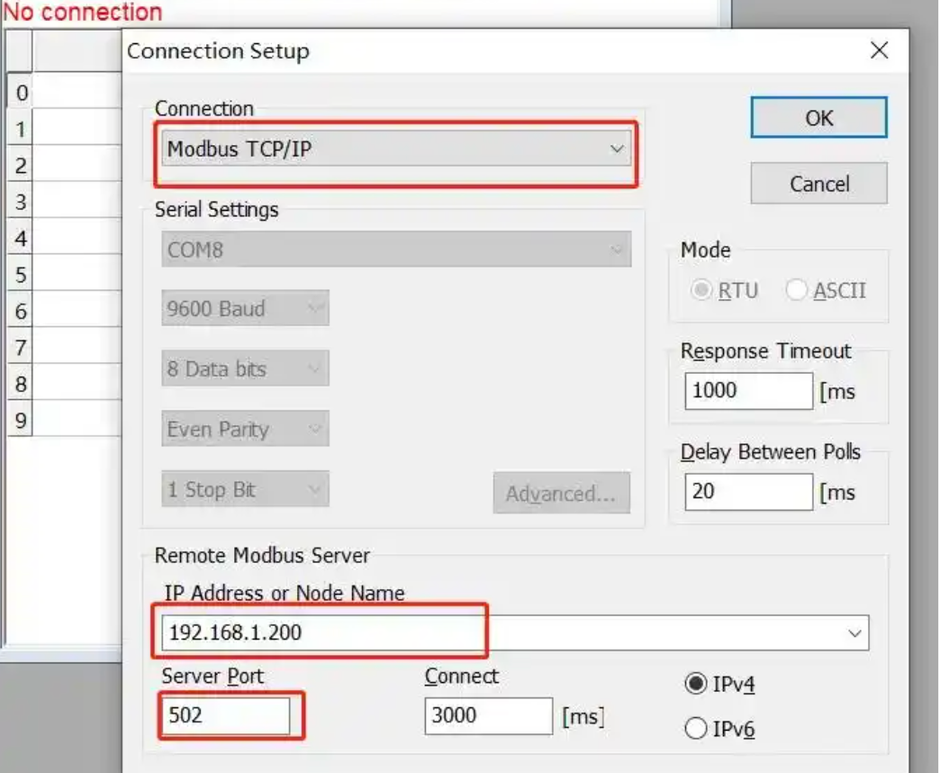

连接设置：Modbus TCP，IP 192-168-1-200，端口502。

测试DI：功能码选02 Read Discrete Inputs，地址从0开始读24个。我在示教器上手动短接了一个输入点，屏幕上对应的位瞬间变绿。成了！

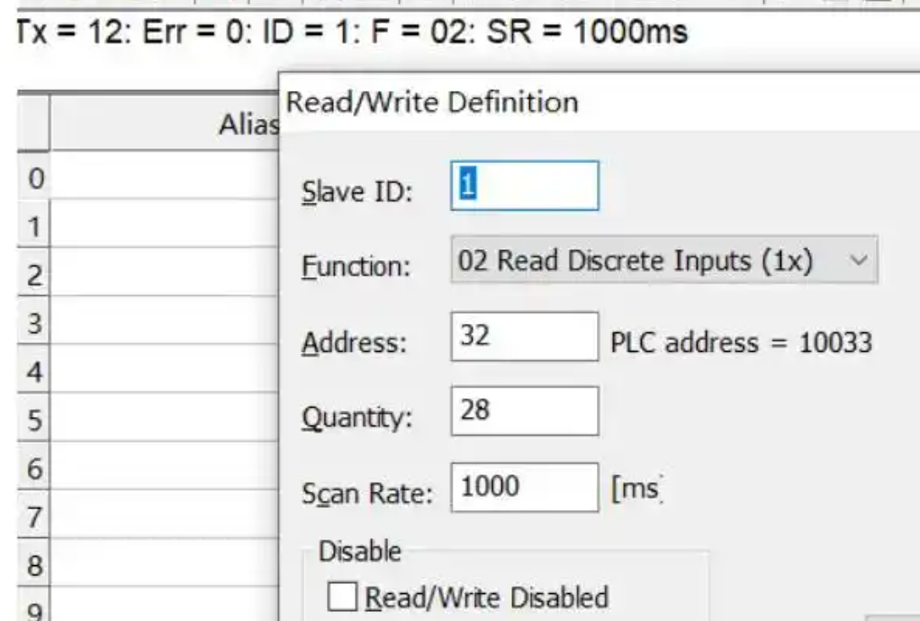

测试DO：功能码选01或02，地址从32开始。我在软件里强制写1，示教器上的输出指示灯亮了。



记录参数：赶紧拿笔在本子上记下：DI是FC02 Addr0，DO是FC01/15 Addr32。这一步省了后面至少3小时的排查时间。

三、网关配置如搭积木：Profinet主站 + Modbus从站一键映射

回到工位，打开Profinet转ModbusTCP网关的Gateway Configuration Studio软件。界面很直观，不像某些进口品牌那样全是英文缩写让人头大。

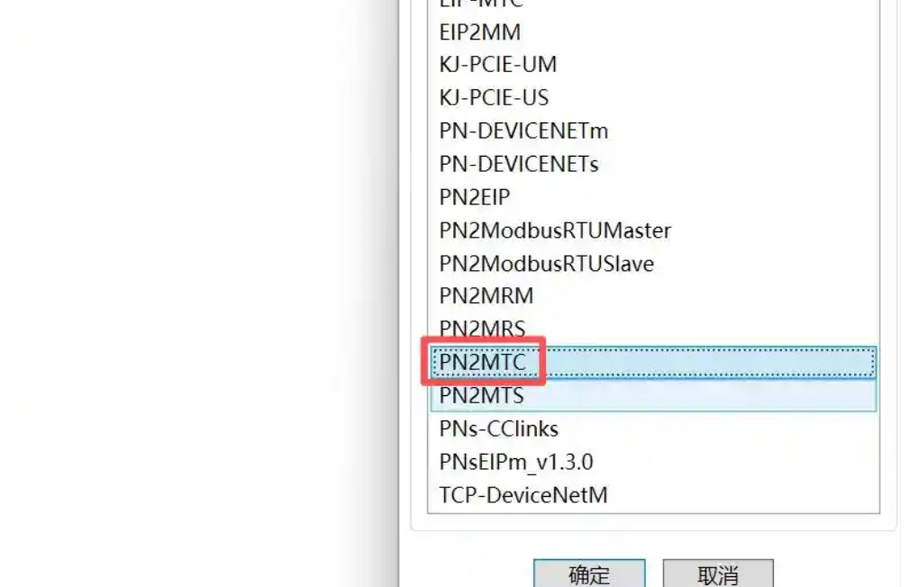

新建工程：协议选PN2MTC（Profinet转Modbus TCP Client模式）。这意味着网关在Profinet侧当从站（听PLC指挥），在Modbus侧当主站（主动去问机器人要数据）。

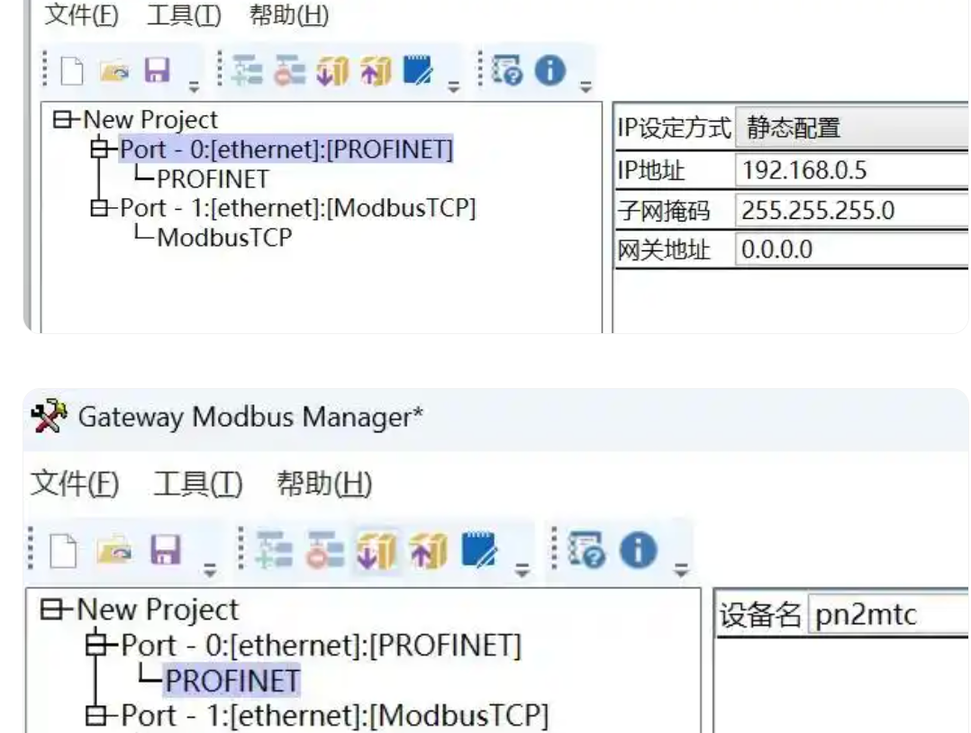

Profinet侧设置（关键）：

IP地址：192-168-0-10。

设备名称：我填了pn2mtc。注意！这个名字必须和后面博图里组态的一模一样，连横杠都不能差，否则Profinet永远连不上。

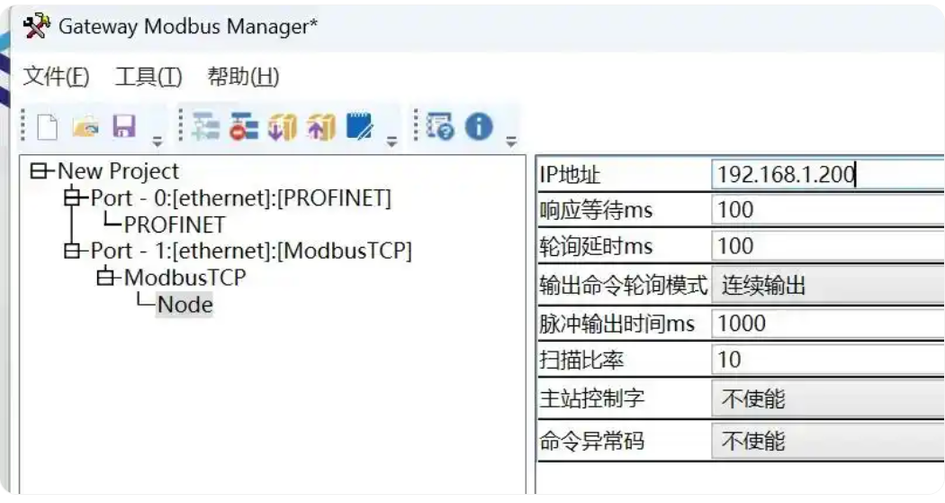

Modbus侧设置：

添加节点：目标IP 192-168-1-200。


轮询时间：设了50ms。焊接工艺要求高，设太慢怕跟不上，设太快怕网络堵，50ms是个稳妥值。

映射数据（核心逻辑）：

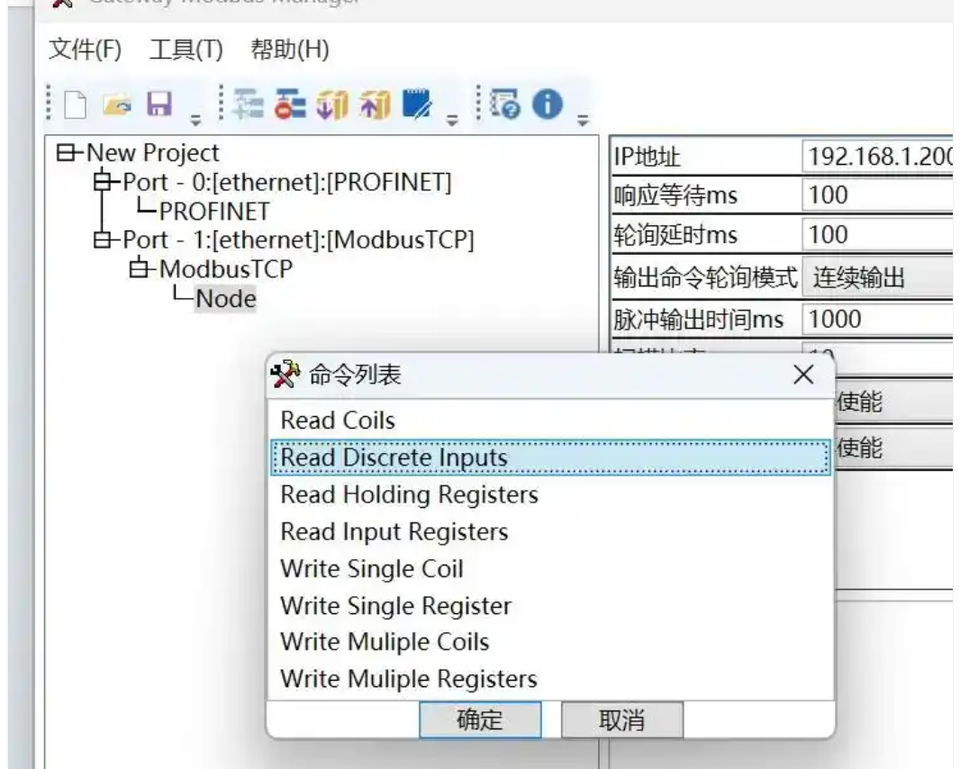

读DI：添加功能码02，起始地址0，长度24。软件自动把这些位映射到Profinet转ModbusTCP网关的Input区。



写DO：添加功能码15（写多个线圈），起始地址32，长度28。这对应Profinet转ModbusTCP网关的Output区，PLC只要往这里写数据，网关就会自动发给机器人。

下载：网线插上网关，点击下载。指示灯变化：PN灯从红闪变成绿色常亮，ETH灯开始快速闪烁。这说明网关已经同时在两个网络上“醒”过来了。

四、博图组态关键一步：设备名一字不差，通信才能“握手成功”

打开TIA Portal V17，操作行云流水：

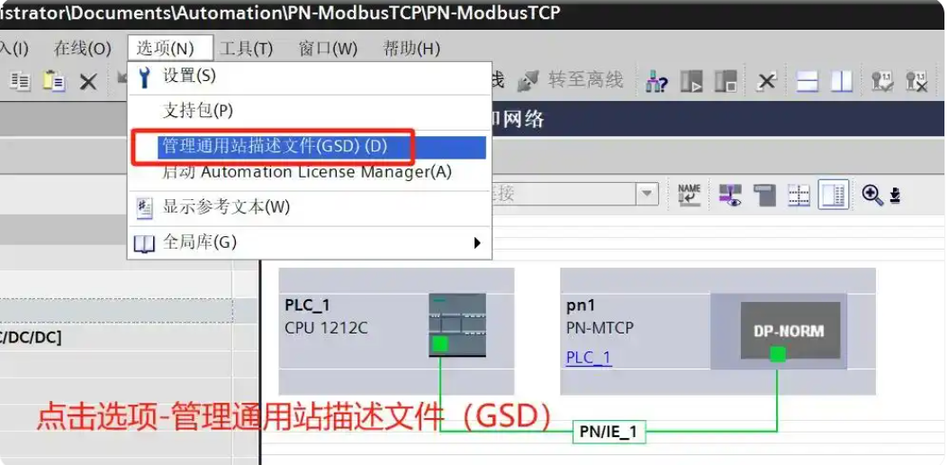

导入GSD：把Profinet转ModbusTCP网关官网下载的XML文件拖进去。


添加设备：在网络视图找到刚才导入的网关型号，拖到Profinet线上。

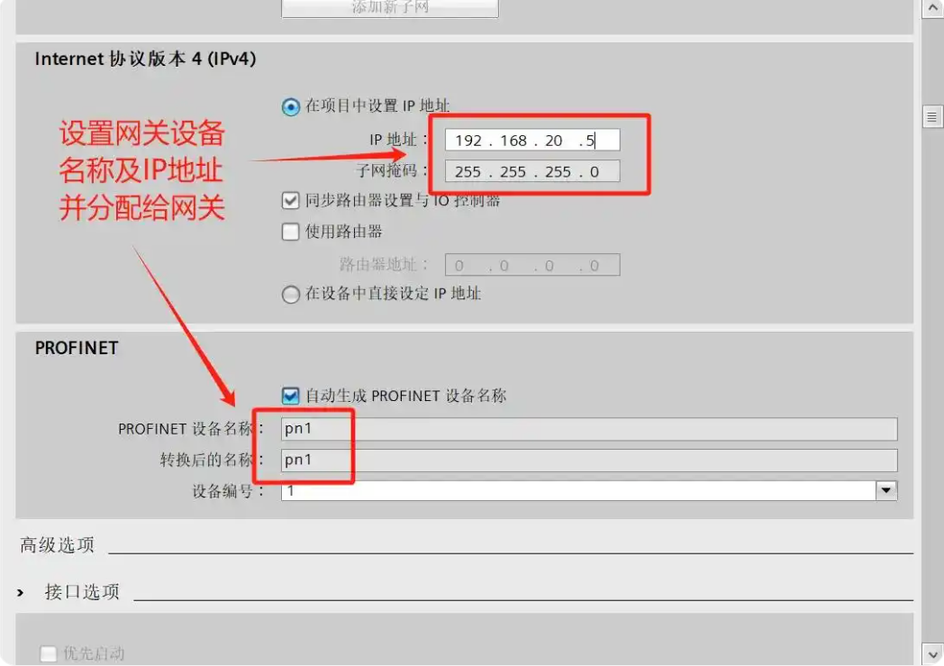

分配IP：192-168-20-5。


修改名称（非常重要的一步）：双击设备，把默认名称改成pn1。一定要和网关软件里填的一字不差！ 我见过太多同事因为大小写或者多了一个空格，查了一下午故障。

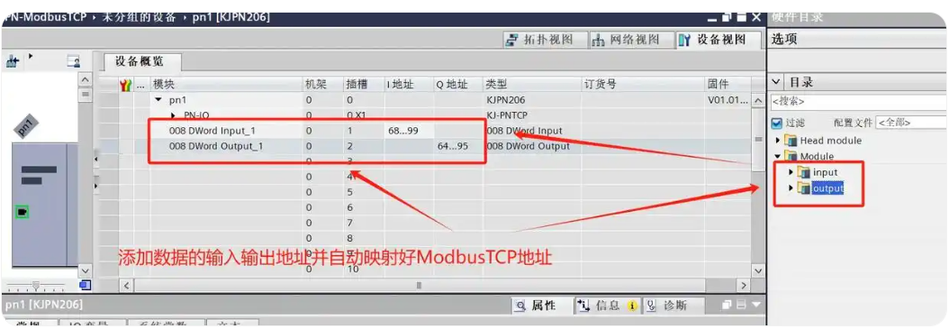

配置I/O：根据刚才映射的数据量，在设备视图里添加8个字节的Input模块和8个字节的Output模块。系统自动分配了IW0和QW0。

下载监控：编译下载，在线监控变量表。


见证奇迹的时刻：

我在变量表里强制Q0.0为1。

转头看向机器人示教器，对应的DO指示灯瞬间亮起。

让现场操作工在机器人安全门上按一下，PLC里的I0.0立马跳变。

全程没写一行MB_CLIENT代码，没调一个定时器，耗时不到40分钟。

五、现场踩坑记：基址偏移与大小写，差点耽误试焊

当然，现场有时并不能一帆风顺。下午加第二台机器人时，也出现了一个小状况。

故障现象：网关ETH灯正常闪烁，但PLC读到的数据全是0，写出去也没反应。 排查过程：

先看Profinet：PN灯绿，PLC在线正常，排除网络物理层问题。

再看Modbus：用Modbus Poll直连第二台机器人（IP .201），居然读不到数据！

真相大白：原来第二台机器人的Modbus Server功能默认是关闭的，而且它的地址表偏移量和第一台不一样（它是1基址，第一台是0基址）。

解决：进示教器开启服务，修正网关里的起始地址（+1），重启网关节点。搞定。

另一个经典坑：同事小魏配的网关，PLC一直报“IO设备故障”。我过去一看，他在博图里把设备名写成了pn-1（全小写），而网关里是PN-1。Profinet是区分大小写的！ 改过来秒通。

六、为什么我力推专用网关？效率、稳定、可扩展的三重胜利


这次项目让我再次确认，在异构网络集成中，专用网关往往是性价比最高的选择。

效率至上：原本需要2天的编程调试工作，压缩到了半天。对于工期紧的项目，这就是救命稻草。

稳定性强：Profinet转ModbusTCP网关独立处理Modbus轮询时序，不受PLC扫描周期影响。即使PLC程序卡了一下，网关那边的通讯也不会断，数据缓存机制能保证不丢包。

维护友好：以后产线再加机器人，只需要在Profinet转ModbusTCP网关软件里加个Node，在PLC里拉长一点I/O地址，主程序逻辑完全不用动。这对后期运维太友好了。

最后给同行们的三条建议：

先测后配：永远先用Modbus Poll验证从站设备，不要盲目相信手册。

名称一定对：Profinet组态时，设备名称抄写三遍，核对三遍。

地址对齐：搞清楚0基址还是1基址，这是Modbus通讯最容易错位的地方。

看着焊接火花在机器人手臂下精准绽放，我收拾好工具包，深藏功与名。这就是我们自动化工程师的日常：用最小的成本，解决最棘手的问题，让机器听话地动起来。
