RK3562 单板机多媒体开发完全手册：视频输入输出与 GStreamer 案例详解（二）

2 gst_dec_display案例

2.1案例说明

本案例使用GStreamer API实现ARM端从本地导入H.264/H.265编码格式的800x480分辨率视频文件，然后进行H.264或H.265(NV12)解码，将解码后的图像以60fps的帧率实时显示至LVDS显示屏。

备注：播放视频时，本案例的H.264解码功能仅支持H.264编码格式的视频，H.265解码功能仅支持H.265编码格式的视频。

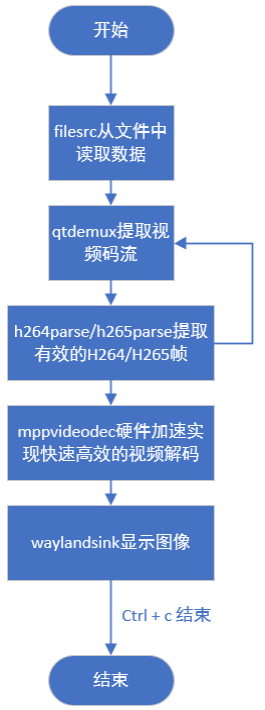

程序流程图如下图所示：

图 3

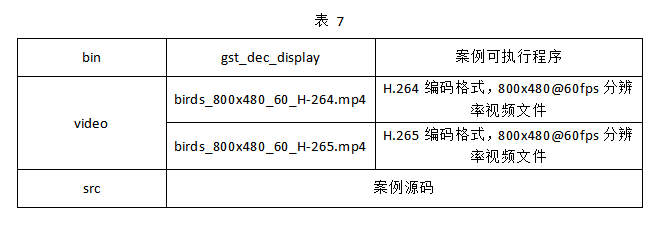

案例目录说明如下表所示。

2.2案例测试

请通过DVI线将LVDS显示屏（厂家：欣瑞达，型号：XT070YTA23R_A6）连接至单板机LVDS OUT接口。将案例video目录下的birds_800x480_60_H.264.mp4、birds_800x480_60_H.265.mp4视频文件和bin目录下的可执行程序gst_dec_display拷贝至单板机系统任意目录下，并进入可执行程序所在目录，执行如下命令查看程序参数信息。

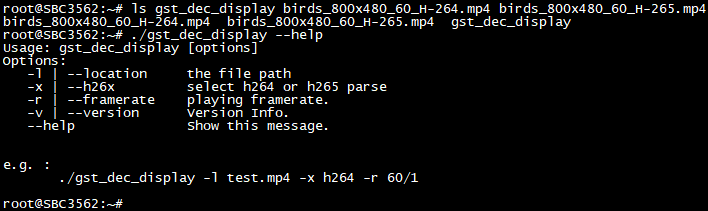

Target# ./gst_dec_display --help

图 4

参数解析：

-l：选择要播放视频的路径。

-x：选择H.264或H.265格式解码。

-r：选择播放视频时的帧率。

-v：版本信息。

--help：帮助信息。

2.2.1解码H.264格式视频

（1）解码800x480@60fps视频

执行如下命令，以H.264格式对视频进行解码，并将800x480@60fps的视频在LVDS显示屏上播放。

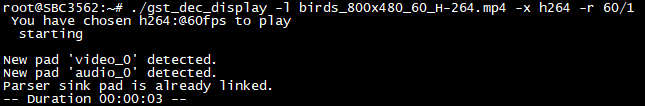

Target# ./gst_dec_display -l birds_800x480_60_H-264.mp4 -x h264 -r 60/1

图 5

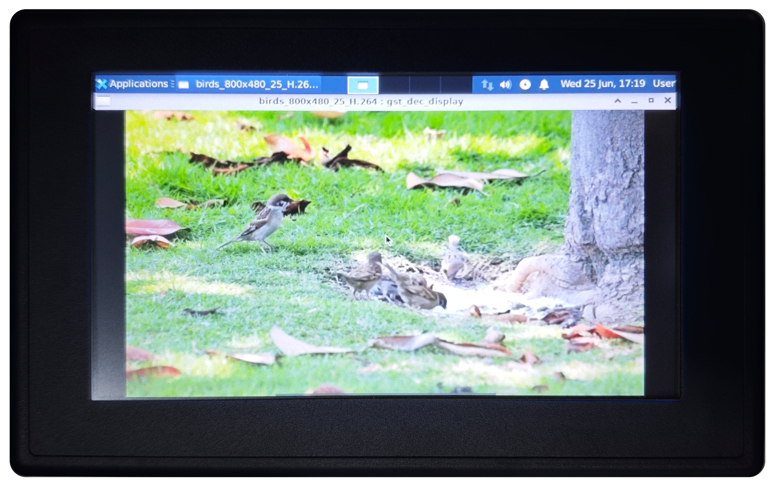

LVDS显示屏将会播放birds_800x480_60_H.264.mp4视频文件，如下图所示。

图 6

视频播放完后将自动退出。

图 7

2.2.2解码H.265格式视频

（1）解码800x480@60fps视频

执行如下命令，以H.265格式对视频进行解码，并将800x480@60fps的视频在LVDS显示屏上播放。

Target# ./gst_dec_display -l birds_800x480_60_H-265.mp4 -x h265 -r 60/1

图 8

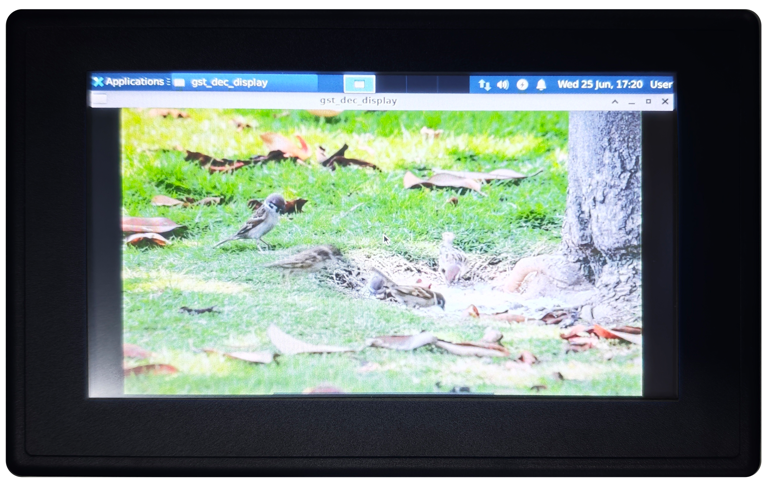

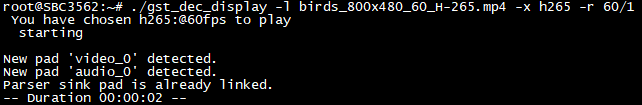

LVDS显示屏将会播放birds_800x480_60_H.265.mp4视频文件，如下图所示。

图 9

视频播放完后将自动退出。

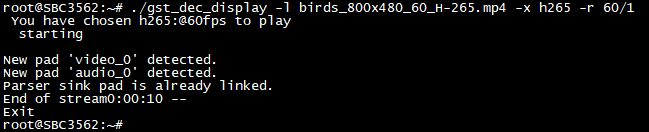

图 10

2.3案例编译

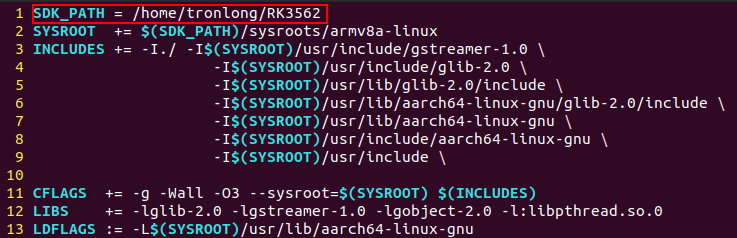

将案例src源码目录拷贝至Ubuntu工作目录下，进入源码目录，查看makefile文件，确保"SDK_PATH"为sysroot解压路径，请根据实际情况修改。如下图所示。

图 11

执行如下命令，配置交叉编译工具链环境变量。

Host# source /home/tronlong/RK3562/environment

图 12

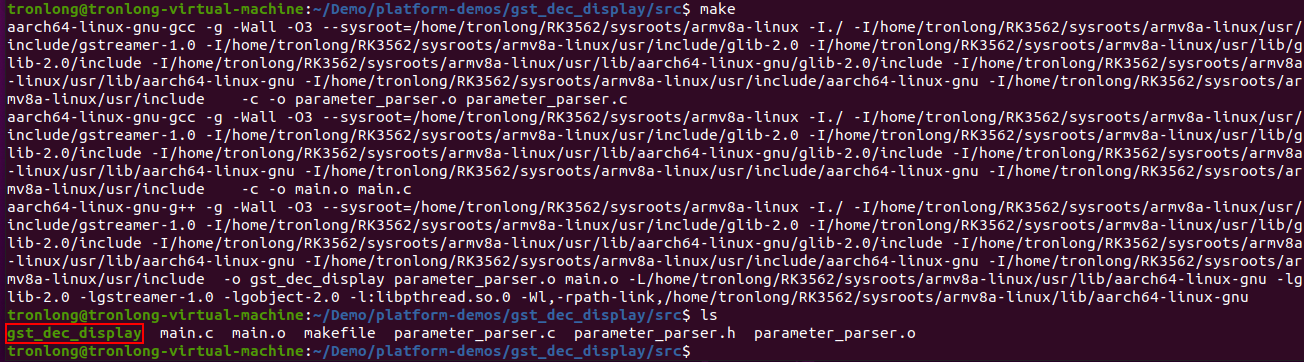

执行如下命令进行案例编译，编译完成将会在相同目录下生成可执行程序。

Host# make

图 13

2.4案例解析

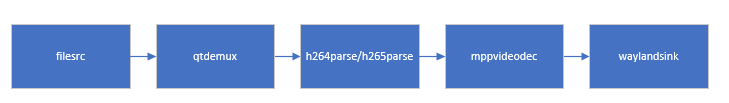

2.4.1GStreamer管道示意图

图 14

管道命令示例如下。

备注："filesrc location=test.mp4"请根据实际情况修改视频路径。

Appsink： gst-launch-1.0 filesrc location=test.mp4 ! qtdemux ! h264parse ! mppvideodec ! xvimagesink

2.4.2关键代码说明

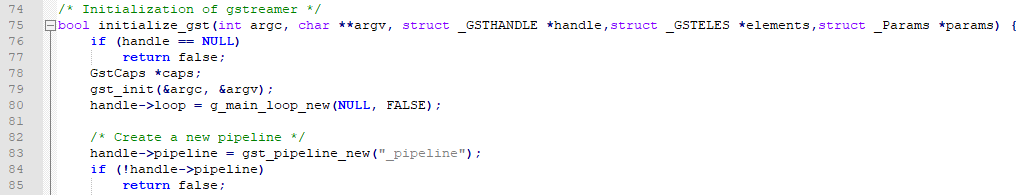

（1）初始化Gstreamer，创建Pipeline。

图 15

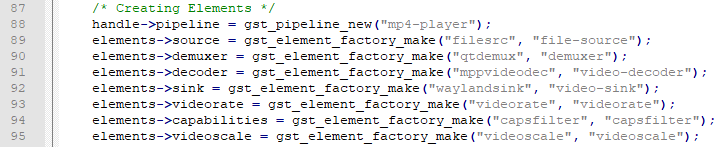

（2）初始化Gstreamer元件。

图 16

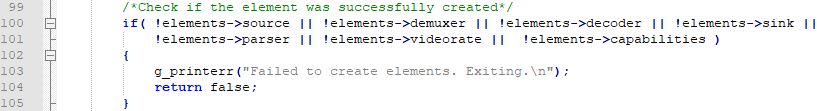

（3）检查元件初始化情况。

图 17

（4）配置各元件参数。

图 18

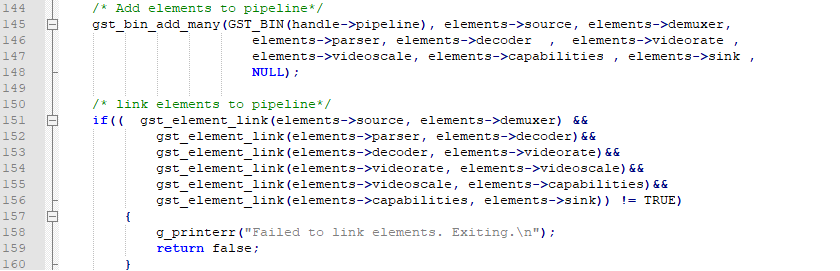

（5）将元件加入并链接到Pipeline中。

图 19

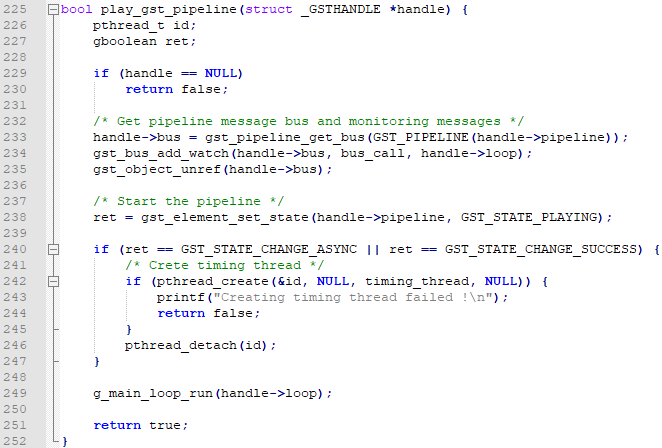

（6）更改Pipeline状态为playing，使其开始工作。

图 20

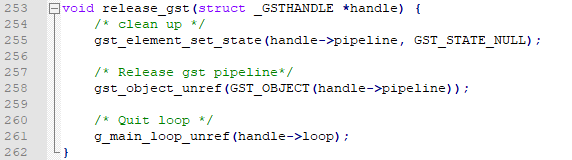

（7）停止Pipeline，并释放资源。

图 21

由于篇幅过长等原因，部分内容均不逐一展示，如需获取完整版详细资料，请关注Tronlong创龙科技微信公众号或官网，或者评论区留言，感谢您的支持！
