君耀TMOV 20M系列压敏电阻可提供集成热保护的电路保护解决方案

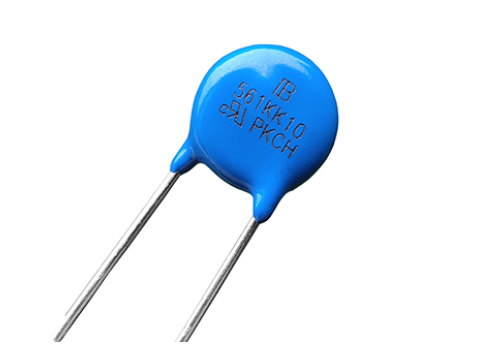

TMOV 20M系列是君耀推出的带热保护功能的金属氧化物压敏电阻（Metal Oxide Varistor），专为交流电源线及电源供应器设计。该系列产品将传统MOV与热熔断器集成于一体，当压敏电阻因过压冲击劣化或失效导致温度异常升高时，内置的热保护元件能够及时切断电路，有效防止火灾隐患，大幅提升设备安全性。

核心特性

集成热保护机制

TMOV 20M系列最显著的特点是集成了UL认证的热熔断元件（Thermal Fuse Element），额定动作温度为136℃。当压敏电阻本体温度达到此阈值时，热熔断器将永久断开，彻底切断故障电流，避免传统MOV失效后持续发热可能引发的燃烧风险。

强大的浪涌电流承受能力

- 最大峰值浪涌电流：高达10kA（8/20μs波形）

- 能量吸收能力：最高可达650焦耳（10/1000μs或2ms脉冲）

- 满足UL1449标准对瞬态电压浪涌抑制器（TVSS）产品的要求

宽广的电压覆盖范围

压敏电压（V1mA）范围从18V至1200V，涵盖：

- 180K~122K共29个标准型号

- 交流最大允许电压：11V~750V

- 直流最大允许电压：14V~990V

三种结构类型可选

注：20N系列默认引脚间距为7.5mm，可选12.5mm（-P12.5后缀）

技术规格亮点

电气性能

- 额定电流：15A

- 额定功耗：0.2W（低压型号）/ 1.0W（高压型号）

- 工作温度范围：-40℃ ~ +85℃

- 储存温度范围：-40℃ ~ +85℃

- 压敏电压温度系数：≤0.05%/℃

- 漏电流：≤50μA（180K~680K型号）；≤35μA（820K~122K型号）

机械特性

- 封装直径：24.0mm（最大）

- 封装高度：26.0mm（最大）

- 引脚直径：1.0mm（±0.05mm）

- 引脚间距：7.5mm 或 12.5mm（20N系列）

- 引脚长度：最小20mm

环境可靠性

- 通过MSL 1级认证（依据J-STD-020标准）

- 高温存储（85℃/1000小时）电压变化率≤5%

- 低温存储（-40℃/1000小时）电压变化率≤5%

- 高温高湿负载（40℃/90-95%RH/1000小时）电压变化率≤10%

- 温度循环测试（-40℃~85℃，5个循环）无可见损伤

推荐型号

681KM20、561KN20-P12.5、751KN20-P12.5

典型应用场景

TMOV 20M系列适用于各类需要高可靠性浪涌保护的场合：

1. 电源系统保护

- 交流电源输入端（Line-Neutral、Line-Ground、Neutral-Ground）

- AC/DC开关电源

- 不间断电源（UPS）

2. 工业与消费电子

- 家用电器（空调、冰箱、洗衣机等白色家电）

- 工业控制设备

- 燃气及石油设备

3. 半导体器件保护

- 晶体管、二极管、集成电路（IC）

- 晶闸管（Thyristor）、双向可控硅（Triac）

4. 电磁元件保护

- 继电器触点保护

- 电磁阀浪涌吸收

5. 状态监测应用

- 配合20M/20E系列的第三引脚，可实现：

- LED故障指示（正常时熄灭，故障时点亮）

- 光耦隔离信号传输至监控系统

- 继电器切断负载供电

应用电路示例

基础保护电路（20N系列）

```

Line（火线）→ 线路保险丝 → TMOV 20N → Neutral（零线）→ 受保护电路

```

带状态指示的保护电路（20M/20E系列）

```

Line → 线路保险丝 → TMOV 20M/E（1-2脚）→ Neutral → 受保护电路

↓

第3脚（监控引脚）→ 限流电阻R → LED指示灯/光耦 → 报警系统

```

当压敏电阻正常工作时，第三引脚与主电路导通；当热熔断器动作后，第三引脚与主电路断开，LED点亮或触发报警信号。

选型指南

选型时需考虑以下关键参数：

1. 压敏电压（V1mA）：通常选择为电路正常工作电压峰值的1.5~2.2倍

2. 最大连续工作电压（VAC/VDC）：必须高于电路可能出现的最高持续电压

3. 钳位电压（VC）：确保其低于被保护器件的耐压值

4. 浪涌电流能力：根据预期浪涌能量选择（10kA为系列最大值）

5. 引脚形式：标准保护选20N，需状态监测选20M或20E
