Kubernetes 网络各类端口全链路模型

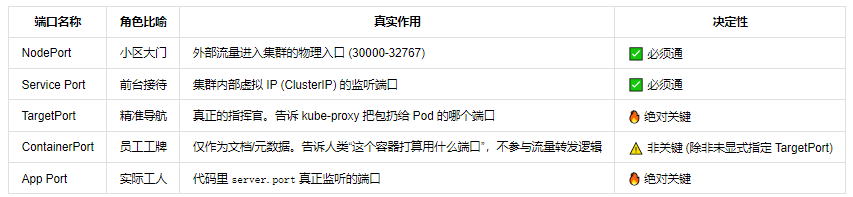

1. 核心概念矩阵：谁在干活？


💡 终极洞察： 流量转发不看“工牌” (containerPort)，只看“导航指令” (targetPort)。

• 若 targetPort == App Port

• 若 targetPort != App Port

2. 流量全景图：一次请求的“生死四级跳”

场景设定：

• 用户请求: http://192.168.1.50:30080
• K8s Service: nodePort: 30080, port: 80, targetPort: 9090
• Pod 声明: containerPort: 8080 (⚠️ 故意写错的干扰项)
• 应用代码: server.port = 9090 (✅ 真实监听)

🏃‍♂️ 接力过程详解

第一跳：物理入口 (Node Port)

• 动作: 请求撞击节点 192.168.1.50 的 30080 端口。
• 守门员: kube-proxy (iptables/IPVS) + 防火墙。
• 判定: 防火墙放行？NodePort 范围合法？
• 结果: ✅ 通过。流量进入宿主机网络栈。

第二跳：虚拟路由 (Service Port)

• 动作: kube-proxy 执行 DNAT (目标地址转换)。
• 变换: NodeIP:30080

• 意义: 流量脱离具体节点，进入 K8s 虚拟覆盖网络 (Overlay Network)。
• 结果: ✅ 通过。

第三跳：精准投递 (TargetPort -> App Port) 【决胜局】

• 动作: Service 根据 Endpoints 列表，选择后端 Pod，并执行第二次端口转换。
• 变换: <ClusterIP>:80

• 关键逻辑:
  • K8s 完全忽略 YAML 中声明的 containerPort: 8080。
  • K8s 严格遵循 Service 中定义的 targetPort: 9090。
  • 数据包被直接发往 Pod IP 的 9090 端口。
• 结果: ✅ 通过 (因为导航指向了 9090)。

第四跳：最终接收 (App Port)

• 动作: 数据包进入容器 Network Namespace，内核查找监听进程。
• 决胜时刻:
  • Java 进程配置 server.port=9090，正在监听。
  • TCP 握手成功 🎉。
• 反例推演:
  • 如果 Java 配的是 8080？

  →→ 9090 无人监听 →→ Connection Refused ❌。

  • 如果 containerPort 改成 9090 但 Java 还是 8080？

  →→ 依然 Connection Refused ❌ (因为 containerPort 不改写路由)。

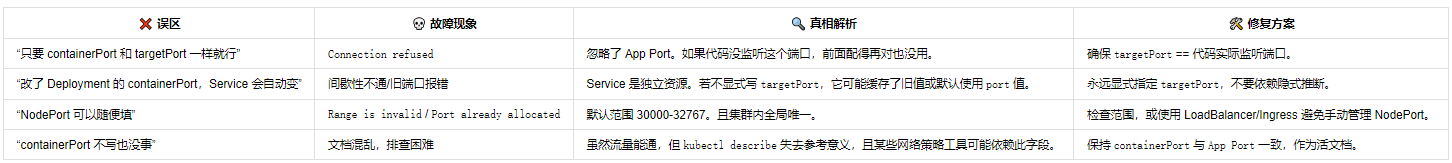

3. 常见误区与“尸体”分析


4. 黄金配置法则： “两同一显”原则

为了消除认知负担，请死守以下三条铁律：

1. 应用与声明同 (App Port == containerPort)

• 做法: 代码里配 8080，YAML containerPort 也写 8080。
• 价值: 文档即事实。运维人员看 kubectl describe pod 看到的端口，就是代码真正跑的端口。

2. 转发与实听同 (targetPort == App Port)

• 做法: Service 的 targetPort 必须死死咬住代码实际监听的端口。
• 价值: 确保流量最后一公里准确送达。这是连通的唯一真理。

3. 显式指定 targetPort

• 做法: 在 Service YAML 中永远不要省略 targetPort。
• 价值: 避免 K8s 默认行为带来的“魔法”和隐患。明确意图，拒绝猜测。

✅ 推荐的标准 YAML 模板 (Copy-Paste Ready)

# 1. Deployment (应用层) - 诚实声明
apiVersion: apps/v1
kind: Deployment
metadata:
  name: my-java-app
spec:
  template:
    spec:
      containers:
        - name: app
          image: my-java-image:v1
          # 【原则1】声明端口 = 代码实际监听端口 (server.port=8080)
          ports:
            - containerPort: 8080
          env:
            - name: SERVER_PORT
              value: "8080"

---
# 2. Service (网络层) - 精准导航
apiVersion: v1
kind: Service
metadata:
  name: my-java-svc
spec:
  type: NodePort
  selector:
    app: my-java-app
  ports:
    # 【外部/内部调用端口】标准化为 80，方便内部微服务调用
    - port: 80
      # 【原则2 & 3】显式指定！必须等于代码实际监听端口 (8080)
      targetPort: 8080
      # 【外部入口端口】固定一个易记的端口 (30000-32767)
      nodePort: 30080

5. 总结：一场精密的接力赛

Kubernetes 的网络流量不是“广播”，而是一场定向接力：

1. NodePort 打开小区大门。
2. Service Port 指引进入大楼的方向。
3. TargetPort (在 Service 中定义) 是唯一的导航仪，锁定具体的房间号。
4. App Port (在代码中定义) 是房间里张开双臂的人。

记住：containerPort 只是贴在运动员身上的号码牌。 裁判（kube-proxy）发球时，只看导航仪（TargetPort）指向哪里。 只有当 导航仪指向的房间 里，恰好有 人在等待，这场接力才算完美完成。

💡 额外建议：排错速查命令

如果遇到连接问题，按顺序执行以下“三板斧”：

1. 查 Service 导航:

kubectl get svc <svc-name> -o yaml | grep targetPort
# 确认 targetPort 是多少 (例如 9090)

1. 查 Pod 实况:

kubectl get pods -l app=<label> -o wide
# 拿到 Pod IP
kubectl exec -it <pod-name> -- netstat -tulpn | grep <targetPort>
# 确认容器内真的有进程在监听 targetPort 吗？

1. 直连测试 (绕过 K8s 代理):

# 在集群内任意节点或 Pod 中测试
curl -v http://<Pod-IP>:<targetPort>
# 如果这里不通，那就是代码(App Port)的问题，与 K8s 配置无关！
