小家电用电从DC取电改成Type-C接口取电的取电芯片解析

在电子设备高度集成化与智能化的今天，传统DC接口因功能单一、兼容性差、设计局限等问题，逐渐难以满足小家电等消费电子产品的需求。而Type-C接口凭借其“一口多用”的特性，支持正反盲插、高功率传输以及多协议兼容，正成为小家电接口升级的主流选择。在这一转型过程中，取电芯片扮演着至关重要的角色，它不仅实现了接口的物理转换，更在电气层面完成了协议协商、电压适配与安全保护等核心功能。

一、传统DC接口的局限性与Type-C接口的优势

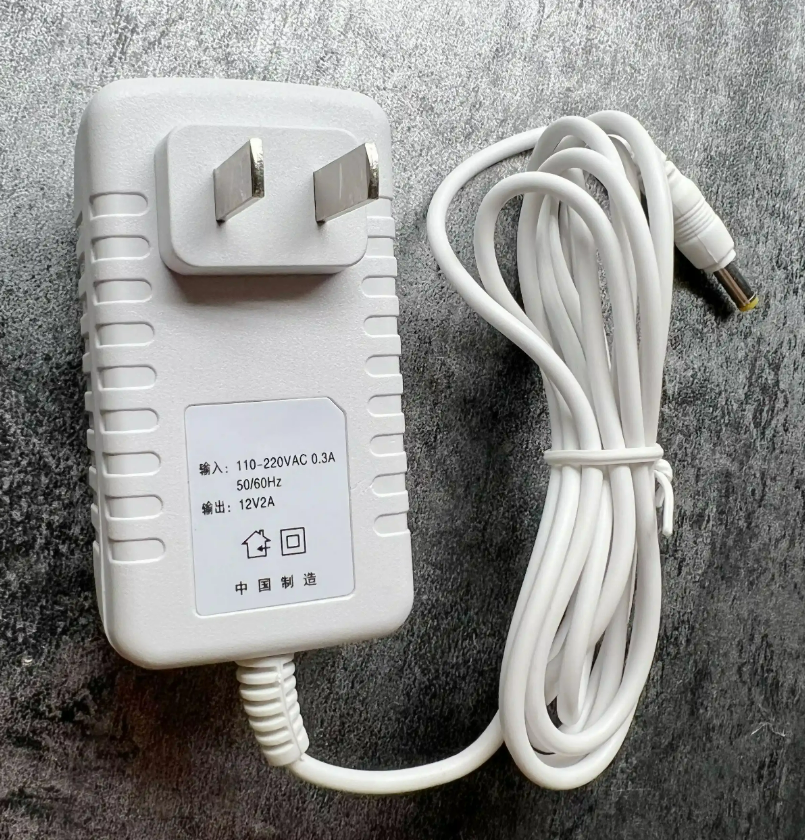

传统DC接口在小家电领域长期占据主导地位，但其局限性日益凸显：

• 功能单一：仅支持电力传输，无法传输数据或视频信号，导致设备需配备多个接口。
• 兼容性差：不同设备需专用DC适配器，用户需携带多个充电器，造成资源浪费。
• 设计局限：DC接口需区分正负极，插拔易损坏，且体积较大，难以适配轻薄化设备。

相比之下，Type-C接口具有显著优势：

• 正反盲插：支持双向插拔，提升用户体验。
• 高功率传输：通过PD协议可动态调整电压电流，最高支持240W功率传输。
• 多协议兼容：覆盖PD、QC、AFC等主流快充协议，实现跨品牌设备兼容。
• 集成度高：单接口实现充电、数据传输与视频输出，简化设备设计。

二、取电芯片的核心功能与技术特性

取电芯片是实现DC到Type-C接口升级的关键，其核心功能包括：

1. 协议协商与电压适配

取电芯片通过CC引脚与充电器进行双向通信，识别PD、QC、AFC等协议，并协商出设备所需的电压电流。例如，LDR6500U芯片支持5V至20V多档电压输出，最大功率达100W，可动态匹配游戏本、智能手机等设备的充电需求。

2. 多协议兼容与智能切换

为适应不同品牌充电器，取电芯片需具备多协议兼容能力。LDR6500U可同时识别苹果20W充电器（PD协议）与华为66W充电器（SCP协议），并自动选择最优快充方案。此外，芯片还支持无协议设备自动回退至5V供电，确保兼容性。

3. 安全保护机制

取电芯片内置过压保护（OVP）、过流保护（OCP）、短路保护（SCP）与过热保护（OTP），实时监测充电状态。例如，当检测到输入电压超过设备承受范围时，LDR6500U可在10μs内切断电源，避免硬件损坏。

4. 极简外围设计与低成本

为降低设备改造难度与成本，取电芯片需具备高集成度。LDR6500U采用DFN-10封装，BOM成本较传统方案降低40%，且PCB占板面积缩小60%，适合空间受限的小家电产品。

三、主流取电芯片方案对比

LDR6500U：高集成度与全协议兼容

• 核心优势：支持PD 3.0、QC 3.0、AFC等多协议，动态功率分配，集成CC引脚电阻，外围极简。
• 应用场景：电热水壶、咖啡机、空气炸锅等小家电，以及智能门锁、智能窗帘等智能家居设备。
• 典型案例：某品牌12V/3A电热水壶采用LDR6500U后，成本降低15%，且用户可使用手机充电器为其供电。

四、改造方案与实施步骤

1. 硬件改造步骤

• 拆除原DC接口模块：保留设备原电源电路，仅替换输入接口与前端协议模块。
• 安装Type-C母座：选择带锁扣结构的24针全功能接口，确保连接稳定性。
• 焊接取电芯片核心电路：
  • CC引脚：LDR6500U已内置5.1k电阻，CC1、CC2直接连Type-C对应脚即可。
  • 电源通路：Type-C VBUS→取电芯片供电端→设备原DC口正极输入端。
  • 保护电路：并联TVS管做ESD保护，输出端并联滤波电容稳定电压。

2. 软件调试要点

• 电压协商验证：使用协议分析仪测试电压协商过程（5V→9V→12V→15V→20V），确保动态调整正常。
• 负载稳定性测试：测试不同负载下的电压波动（空载≤±2%，满载≤±5%），优化PCB布局与滤波电路。
• 兼容性测试：验证不同品牌PD充电器（如小米、华为、Anker）的兼容性，确保无协议冲突。

五、未来趋势与行业展望

随着欧盟强制推行USB-C接口统一标准，以及PD 3.1协议将功率扩展至240W，取电芯片将成为小家电等电子设备的“标配”。未来发展趋势包括：

• 更高功率密度：支持240W输出，满足游戏本、电动汽车等高功耗设备需求。
• AI充电调度：通过机器学习预测设备用电模式，动态优化充电策略，降低能耗。
• 无线充电集成：将PD协议与Qi无线充电标准结合，实现“有线+无线”双模充电。
• 安全增强技术：引入数字签名认证，防止非法充电器接入，提升充电安全性。

从DC到Type-C的接口升级，本质是用户对“便捷、高效、安全”充电体验的追求。对于设备厂商而言，采用PD取电芯片不仅是技术升级，更是拥抱市场趋势、提升用户体验的战略选择。随着PD生态的完善，充电将不再是一种“功能”，而成为设备智能化的“入口”。
