EtherCAT转Profinet网关与一体式伺服EtherCAT通讯系统配置要点

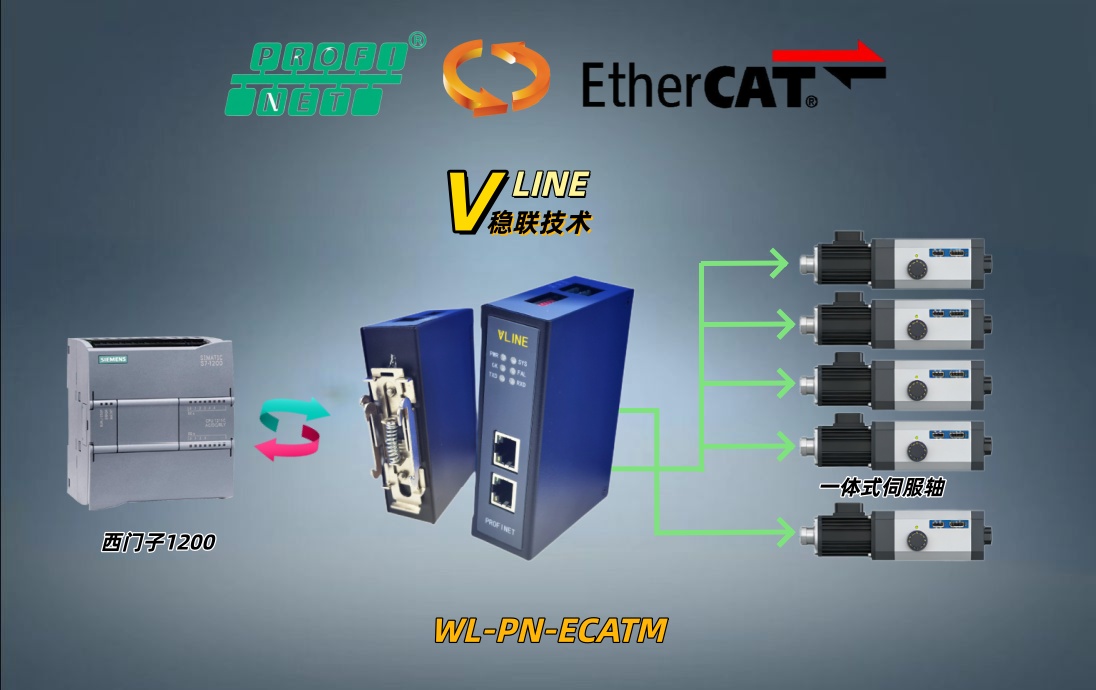

西门子S7-1200PLC经EtherCAT转Profinet主站网关控制多台一体式伺服，系统稳定性取决于总线接线规范与软件参数配置，以下为易忽视细节与关键要求。

1

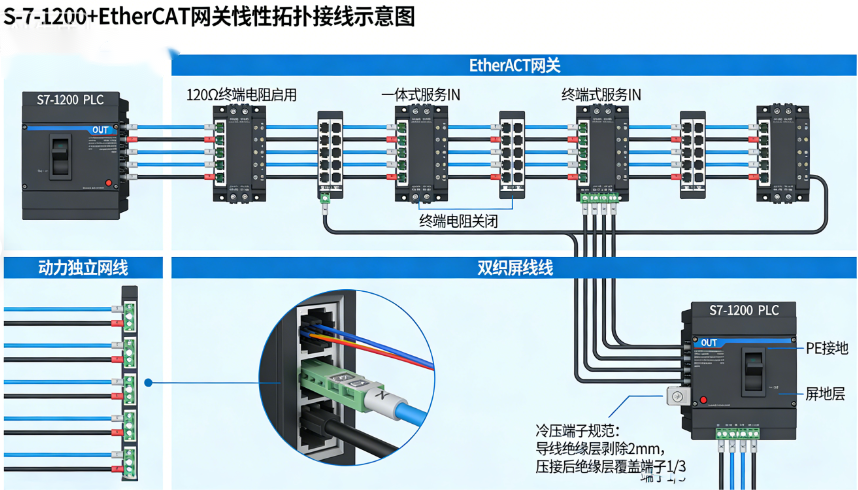

多台一体式伺服EtherCAT接线需遵循：总线采用线性拓扑，网关OUT端口依次连接各伺服IN端口，严禁星形连接与端口反接；总线两端配置120Ω终端电阻，EtherCAT转Profinet网关与末端伺服启用，中间轴禁用；线缆选用EtherCAT专用双绞屏蔽电缆，与动力电缆分层敷设，间距不小于30cm；屏蔽层单点接地，仅在网关侧可靠接地，伺服端绝缘处理；接线端子采用匹配线径的冷压端子，确保压接牢固，防止振动松脱。

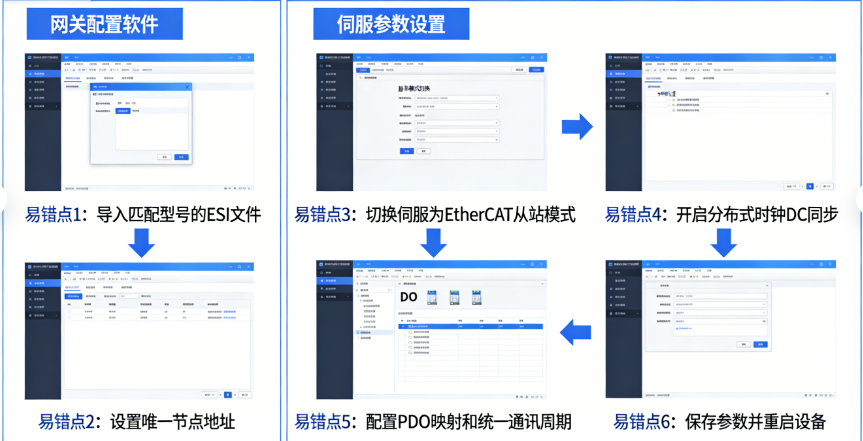

EtherCAT转Profinet网关配置软件与伺服参数设置易错项：1.正确导入伺服ESI描述文件，确保设备被正常识别；2.为每台伺服分配唯一节点地址，避免地址冲突；3.伺服需启用EtherCAT从站模式，关闭本地控制模式；4.多轴系统必须开启分布式时钟DC同步，保证运动同步精度；5.统一配置PDO映射与通讯周期，控制指令与反馈数据长度匹配；6.全部参数配置完成后，执行参数保存与设备重启，确保配置生效。

典型故障处理：设备无法扫描，检查接线、端口方向、ESI与从站模式；同步误差大，核查DC时钟与周期设置；通讯中断，排查屏蔽接地、终端电阻与端子接触。严格执行接线与配置规范，可显著提升系统可靠性。
